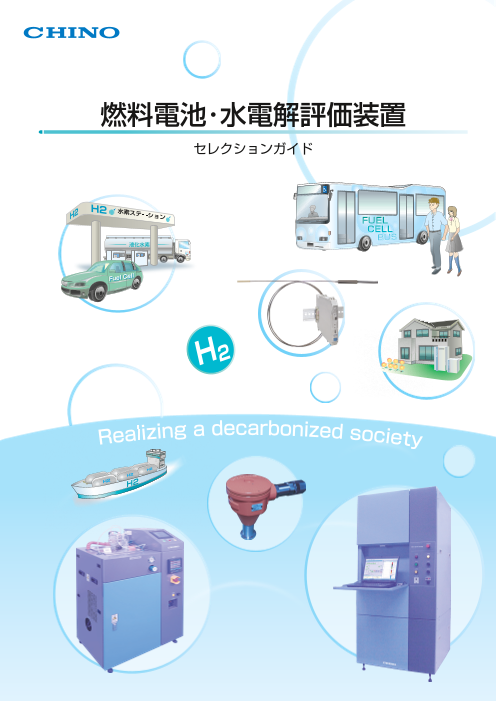

燃料電池評価試験装置・水電解評価試験装置

燃料電池･水電解評価装置

水電解評価装置･燃料電池評価装置 Water Electrolysis Evaluation System・Fuel Cell Testing System 水電解評価装置 Water Electrolysis Evaluation System ● 電解セルの性能･耐久試験に アルカリ水電解･固体高分子形水電解に対応 ● 水素発生圧1MPa未満まで対応 Corresponds to Alkaline Water Electrolysis and ● 異常を検知して停止する安全機能付き Solid Polymer Water Electrolysis ● For performance and endurance tasting of elecrolysis cell ● Supports Hydrogen generation pressure up to 1MPa ● Equipped with a safety function that detects abnormalities and stops the operasion 装置構成 Equipment Configuration 運転画面 リバーシブルPEM評価装置 Reversible PEM Evaluation System ● 初期試験や耐久試験を手軽に行える 水電解評価試験と発電評価試験を１台で対応 ● 温度二重安全停止機能を標準搭載 A single Unit Corresponds to Water Electrolysis ● パソコンから簡単操作 Evaluation Test and Power Generation Evaluation Test ● 測定データや警報内容をメール通報 (オプション ) ● Initial tests and durability tests can be easily performed ● Equipped with temperature double safety stop function as standard ● Easy operation from a computer ● E-mail notification of measurement data and alarm detils(option) 装置構成 Equipment Configuration 発電評価 マスフロー コントローラ 圧力計 オプション H2 W オプション アノード 加湿器 気液分離タンク N2 電解セル用 セル温度制御 ポンプ マスフロー コントローラ 圧力計 流量計ヒータ オプション 水電解評価 AIR W オプション カソード セル台安全監視 加湿器 漏水 気液分離タンク 電解セル用 ポンプ 流量計 ヒータ

燃料電池評価装置 Fuel Cell Testing System SOFC評価装置 SOFC testing System PEFC評価装置 PEFC testing System ● ボタン形セルの基本性能試験に ● 単セルの性能･耐久試験に ● コンパクトな構成 ● セル近傍でガス温度制御を実施 　 使い勝手の良い操作性 ● 低露点からの制御が可能 ● 改質模擬ガスに対応可能 ● 構築が容易で使い勝手に優れた ● ガス加湿露点10～90℃に対応可能 　 自動運転が可能 ● For basic performance test of button ● For performance/endurance test 　 type SOFC 　 from singular cell ● Compact configuration and ● Cotrol the gas temperature near 　 user-friendliness 　 the cell ● Correspond to the reformed ● Control from low dew point 　 simulated gas ● Easy build-up and easy operation ● Correspond to gas humidity dew point, 　 oriented automation system 　 10 to 90℃ FC評価試験装置　ラインアップ FC testing System Line-up 装置名称 適合容量 対象セル 装置名称 適合容量 対象セル PEFC小形 0.1～400W PEFC単セル 小形 10～100W アルカリ/PEFC単セル 据置形 水電解 発電 PEFCショートスタック 1～6kW PEFCショートスタック スタック 1～10kW PEFCスタック SOFC小形 0.1～10W SOFCボタンセル 水蒸気 電解 小形 0.1～10W SOECボタンセル PEFC小形 0.3～1kW PEFC単セル 車用 発電 PEFCショートスタック 1～10kW PEFC単セル、スタック PEFCフルスタック 30～140kW PEFCフルスタック FC制御ソフトウェア FC control software ● 試験モニタに特化したユーザインターフェイス ● 大容量で高速なデータ処理（100ms未満 /10,000点） ● Windows10/Windows11に対応 ● Specialized user interface for test Monitoring ● High speed processor for large capacity data ● Supports Windows10/Windows11

水素センサ･温度センサ･加湿器 Hydrogen Sensor・Temperature Sensor・Humidifiner 耐圧防爆形水素センサ 本質安全防爆形 白金･コバルト シース測温抵抗体 Explosion-proof hydrogen sensor Intrinsic safety Platinum cobalt sheath resistance temperature detector ４Kから常温まで精密測定が可能 NR800シリーズ （シースタイプ） バリア 検出部 本体 ● 0～ 100％の水素濃度測定が可能 ● 熱伝導方式で長期安定性に優れる ● 耐圧防爆構造ExdⅡCT5Gb ● 4Kから常温まで精密測定が可能 ● 検知部分離で設置が容易 ● 対象ガスまたは蒸気の防爆等級および発火度：ⅡCT４Ga ● 0-100% of hydrogen density measurable ● 製造･運搬･貯蔵時の液体水素温度測定 ● Heat conduction type and excellence in long stability ● Pressure explosion proof ExdII CT5Gb ● Temperature from 4K to room temperature can be ● Detector is separated and easy to install 　 measured precisely ● Explosion-proof grade and ignition point of target gas 測定方式 気体熱伝導方式 　 or steam:ⅡCT4Ga 防爆構造 ExdⅡCT5Gb ● For temperature measurement at the time of creating 　 transporting and storing liquid hydrogen 工場電気設備防爆指針－国際整合技術指針 適合規格 第１編 総則 JNIOSH-TR-46-1:2025 第２編 耐圧防爆構造 JNIOSH-TR-46-2:2025 分析ガス種 水素ガス（空気中または窒素ガス中でご使用ください） ガスサンプリング 自然拡散（常圧環境） 測定範囲 0～100％ 分解能 0.1％ 精度定格 ±1.0％F.S.　※1 測定ガス温度 5～90℃　※2 ベースガス 窒素 接ガス部材料 SUS316L 出力信号 4～20mA DC（許容負荷抵抗500Ω以下） 電　源 AC100V　50/60Hz 消費電力 約13Ｗ 周囲温度 /湿度 5～45℃、90％rh 以下　※3 暖機時間 最大30min（環境や機器の状態によって異なります） 取付方法 KF25フランジ 寸　法 本体：Ｈ210×W100×D50mm 検知部：φ88、Ｌ＝142ｍｍ ※１　25℃、0％rh、1013hPa、ベースガス：窒素の環境下での精度です 　　　窒素ガス以外をベースガスに使用する場合は値が異なります（お問い合わせください） ※2　温度、湿度、圧力による指示変化あり ※3　温度による指示変化あり　 ●本製品は、一般工業計器として設計･製造したものです。　●本製品の設置･接続･使用に際し､取扱説明書をよくお読みの上､正しくご使用ください。 ●記載内容は性能改善などにより､予告なく変更することがありますのでご了承ください。　●本カタログの記載内容は２０２５年10月現在のものです。最新情報は弊社Webサイトをご確認ください。 Cat.No.CD-36-15 Oct. ́25 Printed in Japan B
