【Topcon】2D分光放射計 SR-5100シリーズ

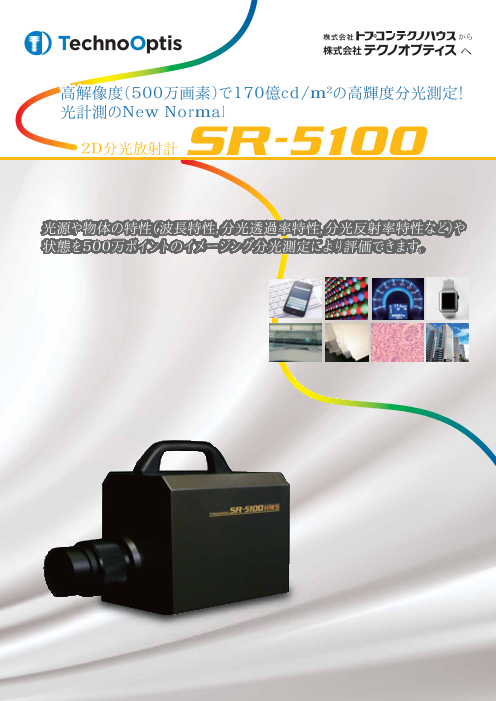

高解像度(500万画素)で170億cd/m2の高輝度分光測定! 光計測のNew Normal 2D分光放射計 光源や物体の特性(波長特性,分光透過率特性,分光反射率特性など)や 状態を500万ポイントのイメージング分光測定により評価できます。

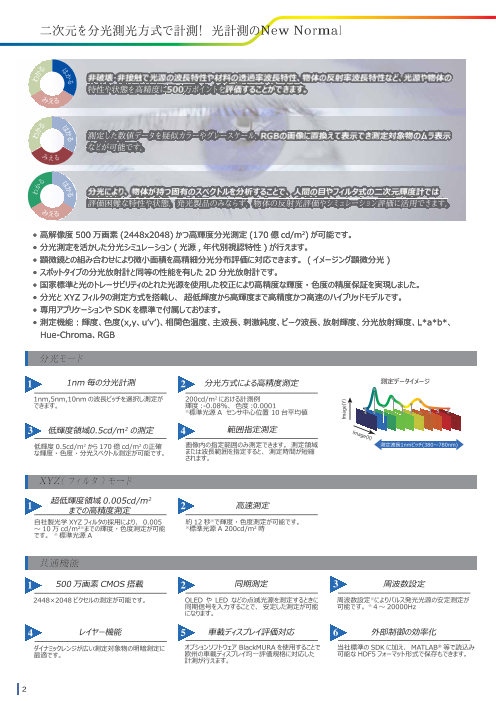

二次元を分光測光方式で計測! 光計測のNew Normal 非破壊・非接触で光源の波長特性や材料の透過率波長特性、物体の反射率波長特性など、光源や物体の 特性や状態を高精度に500万ポイントを評価することができます。 みえる 測定した数値データを疑似カラーやグレースケール、RGBの画像に置換えて表示でき測定対象物のムラ表示 などが可能です。 みえる 分光により、物体が持つ固有のスペクトルを分析することで、人間の目やフィルタ式の二次元輝度計では 評価困難な特性や状態、発光製品のみならず、物体の反射光評価やシミュレーション評価に活用できます。 みえる • 高解像度 500 万画素 (2448x2048) かつ高輝度分光測定 (170 億 cd/m2) が可能です。 • 分光測定を活かした分光シミュレーション ( 光源 , 年代別視認特性 ) が行えます。 • 顕微鏡との組み合わせにより微小面積を高精細分光分布評価に対応できます。 ( イメージング顕微分光 ) • スポットタイプの分光放射計と同等の性能を有した 2D分光放射計です。 • 国家標準と光のトレーサビリティのとれた光源を使用した校正により高精度な輝度 ・色度の精度保証を実現しました。 • 分光と XYZ フィルタの測定方式を搭載し、 超低輝度から高輝度まで高精度かつ高速のハイブリッドモデルです。 • 専用アプリケーションや SDK を標準で付属しております。 • 測定機能︓輝度、色度(x,y、u’v’)、相関色温度、主波長、刺激純度、ピーク波長、放射輝度、分光放射輝度、L*a*b*、 Hue-Chroma、RGB 分光モード 測定データイメージ 測定波長1nmピッチ(380～780nm) XYZ( フィルタ ) モード 共通機能 2 わかる わかる わかる かる かる るは は はか

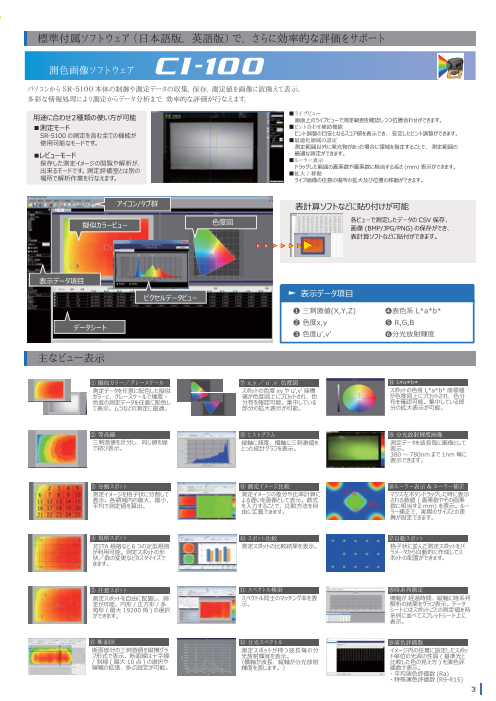

標準付属ソフトウェア（日本語版、英語版）で、 さらに効率的な評価をサポート パソコンからSR-5100本体の制御や測定データの収集、保存、測定値を画像に置換えて表示。 多彩な情報処理により測定からデータ分析まで、効率的な評価が行なえます。 用途に合わせ２種類の使い方が可能 ■ライブビュー 画面上のライブビューで測定範囲を確認しつつ位置合わせができます。 ■測定モード ■ピント合わせ補助機能 SR-5100 の測定を含む全ての機能が ピント調整の目安となるスコア値を表示でき、 安定したピント調整ができます。 使用可能なモードです。 ■最適化領域の設定 測定範囲以外に発光物があった場合に領域を指定することで、 測定範囲の ■レビューモード 最適な測定ができます。 保存した測定イメージの閲覧や解析が、 ■ルーラー表示 出来るモードです。測定評価室とは別の ドラッグした範囲の画素数や画素数に相当する長さ (mm) 表示ができます。 ■拡大 /移動 場所で解析作業を行なえます。 ライブ画像の任意の場所の拡大及び位置の移動ができます。 アイコン/タブ群 表計算ソフトなどに貼り付けが可能 各ビューで測定したデータの CSV保存、 擬似カラービュー 色度図 画像 (BMP/JPG/PNG) の保存ができ、 表計算ソフトなどに貼付ができます。 ► 表示データ項目 ➊ 三刺激値(X,Y,Z) ❹表色系 L*a*b* ❷ 色度x,y ❺ R,G,B 表示データ項目 データシート ❸ 色度u’,v’ ❻分光放射輝度 主なビュー表示 ① 擬似カラー／グレースケール ⑧ ヒストグラム ⑮ 分光放射輝度画像 測定データを任意に配色した擬似 縦軸に頻度、横軸に三刺激値を 測定データを波長毎に画像として カラーと、 グレースケールで輝度 ・ とった統計グラフを表示。 表示。 色度の測定データを任意に配色し 380 ～ 780nm まで 1nm毎に て表示。 ムラなどの測定に最適。 表示できます。 ② 等高線 ⑨ 測定イメージ比較 ⑯ルーラー表示&ルーラー補正 86 pixel,27.735um 三刺激値を区分し、同じ値を線 測定イメージの差分や比率計算に 416.408 マウス左ボタンドラッグした時に表示 で結び表示。 よる違いを画像として表示。数式 86 pixel, される数値 ( 画素数やその画素 を入力することで、比較方法を自 27.735um 数に相当するmm) を表示。ルー 由に定義できます。 502.494 ラー補正で、実際のサイズとの差 異が設定できます。 ③ 分割スポット ⑩ スポット比較 ⑰自動スポット 測定イメージを格子状に分割して 測定スポットの比較結果を表示。 格子状に並んだ測定スポットをパ 表示。各領域内の最大、最小、 ラメータから自動的に作成してス 平均で測定値を算出。 ポットの配置ができます。 ④ 規格スポット ⑪ スペクトル検索 ⑱時系列測定 JEITA 規格など 6 つの定型規格 スペクトル同士のマッチング率を表 横軸が 経過時間、縦軸に時系列 が利用可能。測定スポットの形 示。 解析の結果をグラフ表示。 データ 状／数の変更などカスタマイズで シートにはスポットごとの測定値を時 きます。 系列に並べてスプレッドシート上に 表示。 ⑤ 任意スポット ⑫ 分光スペクトル ⑲演色評価数 最大 999 の測定スポットを自由 測定スポットが持つ波長毎の分 イメージ内の任意に設定したスポッ に配置し、測定が可能。円形 / 光放射輝度を表示。 ト単位の光源の性質 (基準光と 正方形/多角形(最大127点) （横軸が波長、縦軸が分光放射 比較した色の見え方 ) を演色評 の選択ができます。 輝度を表します。 ） 価数で表示。 ・ 平均演色評価数 (Ra) ・ 特殊演色評価数 (R9-R15) ⑥ 断面図 ⑬ ピクセルデータ 断面部分の三刺激値を縦横グラ 測定イメージ内の任意のピクセル フ形式で表示。断面線は十字線 の分光スペクトル及び各種測定 / 斜線 ( 最大 10点 ) の選択や 値を表示。 線幅の拡張が可能。 ピーク波長表示も可能です。 ⑦ x,y ／ u’,v’ 色度図 ⑭ L*a*b* スポットの色度 xy や u',v' 座標 スポットの色度 L*a*b* 座標値 値が色度図上にプロットされ、色 が色度図上にプロットされ、色分 分布を確認可能。集中している 布を確認可能。集中している部 部分の拡大表示が可能。 分の拡大表示が可能。 3

主な用途 • LCDや関連部材、OLED、QD、レーザー、マイクロLEDなどの輝度・色度ムラ、 　 分光スペクトルムラ評価 • 自動車のメータパネルや内外装照明の発光分布特性、分光スペクトル評価 • LED照明、OLED照明の発光部の輝度・色度ムラ、分光スペクトルムラ評価 • フィルムやガラスコーティングのムラ、干渉縞計測 • 繊維染織物の分光スペクトル評価 • 肌のシミや色素沈着などのスキンケア評価 • 吸収、反射、透過特性の分析 • 室内や屋外における景観全ての物体の分光スペクトル評価 • 病理組織の染色状態のわずかな違いの解析や定量化評価 　(SR-5100HM+顕微鏡) 使用例 ❖ OLED 、 LCD やその関連部材などの輝度 ・色度ムラ、 分光スペクトルムラ評価 ピクセルデータ スマートフォン ❶ ❷ ❸ 擬似カラービュー(輝度) ❷ 分光放射輝度画像 ❸ 分光グラフ 色度図 グレースケール画像 ❶ 分光スペクトルまたは輝度・色度変化量より、 OLED の RGB有機物の耐久性による表示面内の 「カラーシフト」 評価 ❖ 車載内外装ランプ評価 擬似カラービュー(輝度) RGB画像 暗室評価データ ❶ ➌ ❷ ピクセルデータ 分光放射輝度画像 太陽光白色板データ ❶ ❷ ➌ 450nm 530nm 630nm 太陽光シミュレーション結果 インジケータの輝度ムラ、 複数ポイントの分光スペクトルまたは輝度・色度評価 太陽光シミュレーション スキンケアの測定 車載内装評価 L* a* b* RGB画像 擬似カラービュー(輝度) ❖ 多点演色性評価 ❖ Mini-LED評価 RGB画像 擬似カラービュー(輝度) ❖ 色見本評価 ❖ 環境の測定 ❖ スペクトル検索 ❹ ❶ ❷ RGB表示 検索スペクトル 検索結果 ➌ ➌ ❹ 分光スペクトル ❶ 検索画像 ❷ 分光スペクトル スペクトルムラマッチング解析 4

❖ SR-5100HM C マウントアダプタ 活用例 Cマウント 顕微鏡や Zoom レンズなどと 2D分光放射計の組合せにより微小面積を非接触で ( オプション ) スペクトル画像で高精細分光分布評価が可能です。 ZOOM レンズ RGB表示 擬似カラー表示(輝度) 分光分布 断面図 広い視野でMicro / Mini LED の放射輝度 ,主波長 / ピーク波長を同時に測定 視野拡大 SR-5100HM+Zoomレンズ 1x Zoom 0.5x Zoom 0.3x Zoom 測定範囲 [mm] 6.8x5.7 13.5x11.3 22.53x18.83 分解能 [μm/pixel] 3.45 6.9 11.51 顕微鏡 RGB表示 擬似カラー表示(輝度) 複数点分光分布 色度図 (x,y) 顕微鏡併用でMicro / Mini LED の微小発光面評価 HE染色 腎臓 100 細胞核・リンパ球 細胞核スペクトル検索 (RGB表示) 80 分光スペクトル (擬似カラー表示) 60 細胞核 40 リンパ球 20 0450 500 550 600 650 700 波長(nm) 細胞核 リンパ球 プレパラート SR-5100HM+顕微鏡(対物レンズ) 高倍率観測用 5x 10x 20x 50x 100x 測定範囲 [mm] 1.35x1.13 0.68x0.57 0.338x0.283 測定範囲 [mm] 0.135x0.113 0.068x0.057 顕微分光測定 分解能 [μm/pixel] 0.69 0.35 0.17 分解能 [μm/pixel] 0.069 0.035 生体組織の染色状態のわずかな違いをスペクトルマッピングデータから解析し定量化 ●SR-5100HM オプション ●ZV-60 MS-ADAPTER 顕微鏡などの C マウントポートと SR-5100HM を接続する ためのアダプタです。 ●ZV-57 / ZV-58 MS-CORRECT ●ZV-61 LENS-CORRECT 顕微鏡レンズの分光透過率補正ツール ズームレンズの分光透過率補正ツール 顕微鏡から SR-5100HM を外すなど設置状態に変化が生じた SR-5100HM からズームレンズを外すなど設置状態に変化が生じた 場合に都度補正係数の算出と補正が必要です。 場合に都度補正係数の算出と補正が必要です。 ●ランプ︓ハロゲンランプ ●使用環境︓温度 0～ 40℃, 相対湿度 20～ 85%( 結露なきこと ) ●ランプ寿命︓約 700時間 ●外形寸法︓光源装置︓97×245×110mm ●使用環境︓温度 0～ 40℃, 相対湿度 20～ 80%( 結露なきこと ) 拡散板ユニット︓223×212×19mm ●外形寸法︓光源装置︓115x130x281mm ライトガイド長︓2m 拡散板ユニット︓109x29x62mm ●入力電圧︓AC100 ～ 240V ライトガイド長︓1m ●入力電圧︓ZV-57(AC100 ～ 120V)、 ZV-58(AC200 ～ 220V) 5 分光透過率(%)

ラインナップ 標準レンズ 広角レンズ 望遠レンズ マクロレンズ PC Tablet Smart TV・Signage VR・AR Watch Smart Sub Pixel Phone Phone SDK (Software Development Kit) PC から SR-5100 を外部制御するヘッダファイル、ライブラリで構成されたソフトウェアの開発キットです。 外部通信やニーズに応じたオリジナルソフトの作成が可能です。 必要なデータのみの取得や表示をさせることができ、測定データのファイルサイズの低減が可能です。 サンプルも付属しております。 寸法図 SR-5100HWS 標準レンズ SR-5100HWS 広角レンズ 6

システム図 SR-5100 本体 ■標準構成 ●SR-5100本体 ............................................. 1台 ●広角アタッチメントレンズ ............................ 1台 　※SR-5100HWSのみ ●ACアダプタ .............................................. 1個 ●USB3.0ケーブル ........................................ 1本 広角レンズ ACアダプタ ●DVD-ROM（ソフトウェア/取扱説明書/SDK） ... 1枚 ( 標準付属 ) ●対物レンズキャップ ..................................... 1個 ●キャリングケース ........................................ 1個 USB3.0 ケーブル (標準付属 ) パソコン (★) ソフトウェア (標準付属 ) 微動台 S-4 三脚 5N型 雲台 キャリングケース (三脚 5N型に標準装備 ) ( 標準付属 ) (★) 市販品 別売付属品 ●三脚 5N型 ●微動台 S-4 測定物の視準が容易に行えます。 三脚 5N型の雲台を外し、本ユニットを取付ける ●最高高さ︓1835mm ●最低高さ︓585mm ことで上下左右の視準が容易に行えます。 ●収納長さ︓810mm ●三脚足段数︓3 段 ●仰角︓40° ●俯角︓80° ●質量︓約 4.8kg、雲台付 ●回転︓360° ●質量︓約 1.7kg SR-5100HT SR-5100HM 三脚取付けネジおよび冶具取付け用ネジ穴 を使用する場合は、指定されたネジを使用 してください。また、必要以上に強く締め ないでください。内部が破損することがあ ります。 単位︓mm 7

仕　様 機種 SR-5100HWS SR-5100HT SR-5100HM 測定モード 分光モード XYZモード 分光モード XYZモード 分光モード XYZモード 受光素子 500万画素　CMOSイメージセンサ 対物レンズ 標準レンズ / 広角レンズ *1 望遠レンズ マクロレンズ 焦点距離 f=32mm / f=24mm f=140mm － 測定距離 400mm～∞ 600mm～∞ 6mm 測定ポイント数 2448×2048 測定範囲 *2 0.5～17,000,000,000cd/m2 0.005～100,000cd/m2 0.5～17,000,000,000cd/m2 0.005～100,000cd/m2 0.5～17,000,000,000cd/m2 0.005～100,000cd/m2 測定波長範囲 *3 380～780nm － 380～780nm － 380～780nm － 波長精度 *4 ±0.5nm － ±0.5nm － ±0.5nm － スペクトル波長幅 *5 7nm － 7nm － 7nm － 波長分解能 1nm － 1nm － 1nm － 直線性 輝度 *3,*6 ±2%以内 ±3.5%以内 (≦0.01cd/m2)、 ±2%以内 ±3.5%以内 (≦0.01cd/m2)、 ±2%以内 ±3.5%以内 (≦0.01cd/m2)、 ±3%以内 (0.01cd/m2＜) ±3%以内 (0.01cd/m2＜) ±3%以内 (0.01cd/m2＜) 色度 *3,*6 ±0.0035以内 (≦1cd/m2) ±0.0085以内 (≦0.01cd/m2) ±0.0035以内 (≦1cd/m2) ±0.0090以内 (≦0.01cd/m2) ±0.0035以内 (≦1cd/m2) ±0.0085以内 (≦0.01cd/m2) ±0.0025以内 (1cd/m2<) ±0.0050以内 (≦0.05cd/m2) ±0.0030以内 (1cd/m2＜) ±0.0050以内 (≦0.05cd/m2) ±0.0025以内 (1cd/m2<) ±0.0050以内 (≦0.05cd/m2) ±0.0030以内 (0.05cd/m2＜) ±0.0030以内 (0.05cd/m2＜) ±0.0030以内 (0.05cd/m2＜) *6,*9 ±0.005以内 ±0.008以内 ±0.005以内 ±0.008以内 ±0.005以内 ±0.008以内 面内ムラ均一性 *10 輝度︓ ±2%以内 / 色度︓ ±0.003以内 繰返し精度 輝度 *3,*6,*7 0.6%以内 (≦1cd/m2) 0.70%以内 (≦0.01cd/m2) 0.8%以内 (≦1cd/m2) 0.90%以内 (≦0.01cd/m2) 0.6%以内 (≦1cd/m2) 0.70%以内 (≦0.01cd/m2) 0.5%以内 (1cd/m2<) 0.35%以内 (0.01cd/m2＜) 0.5%以内 (1cd/m2<) 0.35%以内 (0.01cd/m2＜ 0.5%以内 (1cd/m2<) 0.35%以内 (0.01cd/m2＜) 色度 *3,*6,*8 0.003以内 (≦1cd/m2) 0.006以内 (≦0.01cd/m2) 0.004以内 (≦1cd/m2) 0.009以内 (≦0.01cd/m2) 0.003以内 (≦1cd/m2) 0.006以内 (≦0.01cd/m2) 0.002以内 (1cd/m2＜) 0.004以内 (≦0.05cd/m2＜) 0.003以内 (1cd/m2＜) 0.004以内 (≦0.05cd/m2＜) 0.002以内 (1cd/m2＜) 0.004以内 (≦0.05cd/m2＜) 0.002以内 (0.05cd/m2＜) 0.002以内 (0.05cd/m2＜) 0.002以内 (0.05cd/m2＜) インターフェイス USB3.0 / 外部トリガ 電源 AC100～240V （50/60Hz）　専用ACアダプタ 消費電力 約20W 使用条件 0～35℃、80%R.H.以下 （結露なきこと） 外形寸法（突起含まず） W162×H247×D402.4mm *1 W162×H247×D412.5mm W162×H247×D330.5mm 質量 約6.3Kg 約8.2kg 約5.8kg *1︓標準レンズ+広角アタッチメントレンズ装着時, *2︓標準光源Ａにおいて、高輝度側は受光素子の直線性に基づく設計値, *3︓標準光源Aに対して, *4︓Hg輝線、高精度モードにおいて, *5︓半値幅、高精度モードにおいて, *6︓センサ中心位置にて評価, *7︓2σにおいて, *8︓最大値－最小値, *9︓標準光源Aと当社基準色ガラスの組み合わせにおいて, *10︓標準光源Aとセンサ有効画素中心を含む視野内80％範囲63ポイントにおいて, 測定領域: 標準レンズ 動作条件 測定距離 (mm) 400 500 1,000 1,500 2,000 2,500 OS Windows® 10 Pro (64bit) 横 (mm) 178.0 221.5 435.9 649.7 866.2 1072.5 CPU Intel® Core(TM) i7-4770 以上 メモリ 16GB以上 縦 (mm) 148.9 185.3 364.7 543.5 724.7 897.2 HDD 500GB以上 測定領域: 広角レンズ システムドライブ（OS がインストールされているドライブ）に3GB 以上の空き容量が必要です。 フルサイズでの測定を行った場合、1 回の測定データの最大容量は約8GB になります。 測定距離 (mm) 400 500 1,000 1,500 2,000 2,500 USB ポート USB3.0 Type-A︓1 ポート 横 (mm) 246.6 303.0 587.5 869.9 1155.0 1437.5 ※ マザーボード上(ノートPC の場合は本体)のUSB3.0ポートを使用してください。 ※ 拡張カードを使用した場合は正常に動作しない場合があります。 縦 (mm) 206.3 253.5 491.5 727.8 966.2 1202.7 USBホストコントローラ Intel® USB 3.0 eXtensible Host Controller 測定領域: 望遠レンズ USB ドライバ Microsoft Windows® 10 USB 3.0 driver ※ OS標準のドライバを使用してください。 測定距離 (mm) 600 1,000 1,500 2,000 2,500 ディスプレイ 1920*1080 以上、1677 万色（32bit）以上 横 (mm) 60.5 108.6 168.9 229.0 288.7 ドライブ DVD-ROM ドライブ 縦 (mm) 50.6 90.9 141.3 191.6 241.6 ※Microsoft及びWindowsは、米国Microsoft Corporation社の米国およびその他の国における登録商標または商標です。 ※Intelは、インテル社の登録商標です。 測定領域: マクロレンズ ※その他記載された社名、製品名などは、一般に各社の登録商標および商標です。 ※本仕様は弊社動作確認環境を元にした推奨条件です。（PC 個別の相性問題に付きましては保証致しかねます。） 測定距離 (mm) 6 横 (mm) 6.8 縦 (mm) 5.7 ※測定距離は、対物レンズ金物先端からの距離で示されています。 ※この表の数値は設計基準値であり、実際の直径とは多少異なる場合があります。 ※視野内 80％範囲の領域となります。 ※画面は一部はめ込み合成です。 ※カタログの掲載商品の仕様及び外観は改良のため予告なく変更されることがあります。 ※カタログ掲載商品には別売品が含まれている場合があります。 ※カタログと実際の商品の色は、撮影・印刷の関係で多少ことなる場合があります。 安全に関するご注意 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」をよくお読み下さい。 ・必ず指定の電源電圧に接続してご使用下さい。 接続を誤ると、火災や感電の原因となります。 日本製 Ma d e i n J a p a n © 2021 Printed in Japan 2022 11 5
