ＹＡＮＡＩソーラーコプターのご紹介

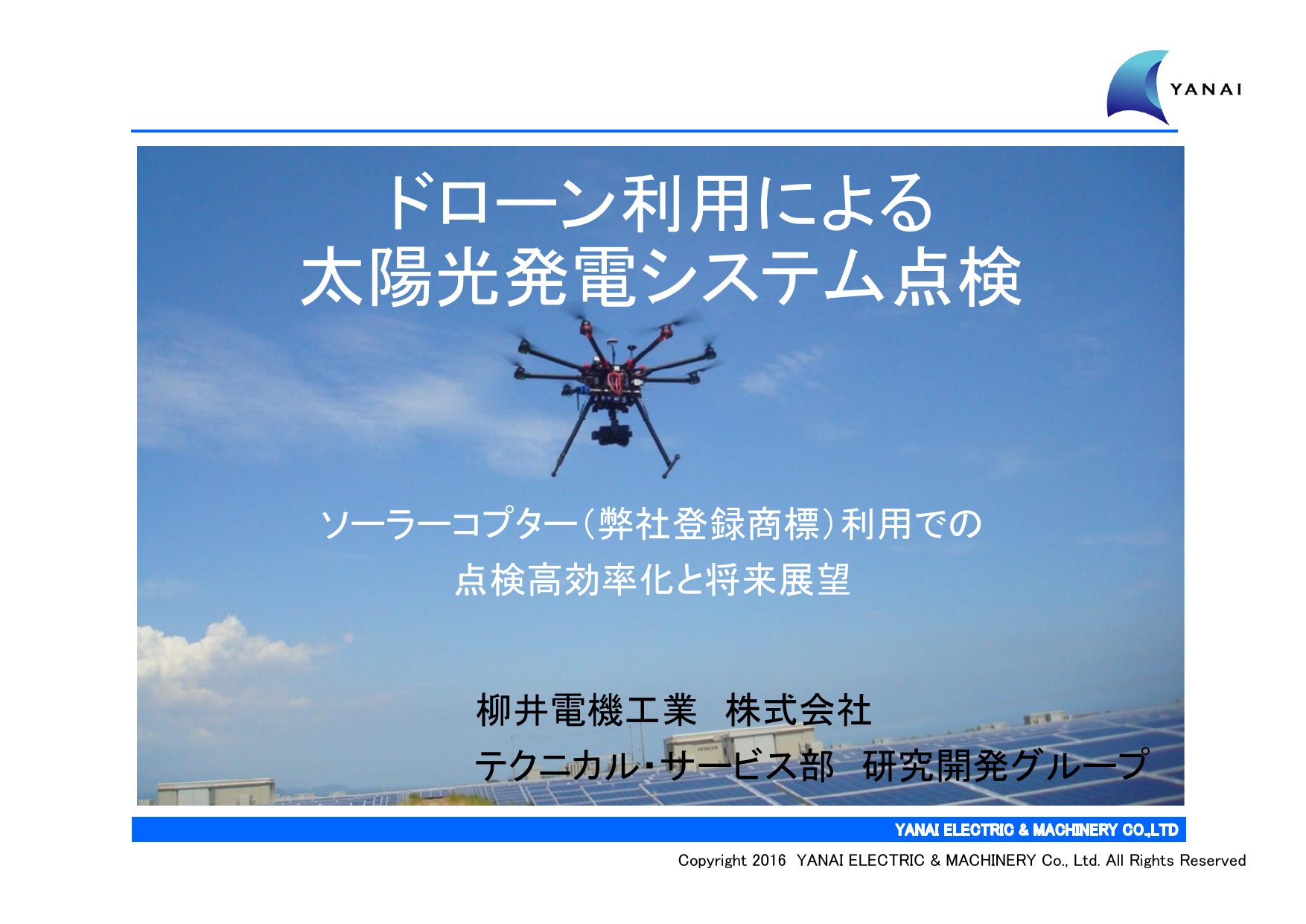

Page 1:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reservedドローン利用による太陽光発電システム点検ソーラーコプター（弊社登録商標）利用での点検高効率化と将来展望柳井電機工業 株式会社テクニカル・サービス部 研究開発グループ

Page 2:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■目次• 開発背景• 太陽光パネル点検の必要性• 可視化可能な太陽光パネルの発電低下要因• 現場から生まれた道具という発想• ソーラーコプターの利点と進化

Page 3:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■開発背景（弊社システム）ドローンに赤外線カメラを搭載し、画像解析により故障している可能性のあるパネルを特定、報告書としてアウトプットするというシステムが欲しい。ソーラーコプターの開発弊社が施工したお客様の太陽光発電設備でメンテナンスに手間をかけず、お客様の負担を減らしたい。

Page 4:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■開発背景（現状）パワコンや接続箱、ケーブル類の異常は分かりやすいけれど、パネル故障は分かりづらいなー赤外線カメラでも広大な敷地はたいへんだ。こんなに広い所いつまでかかるの？せめてパネルだけでも・・・何かいい手はないのかな？探しても見つからないな〜。

Page 5:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■開発背景（解決策）世の中にないのであれば自分で作ってしまえ！答え

Page 6:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■開発背景（会社紹介）大分・福岡を中心として様々な電気機械製品を販売し、それに伴う工事やメンテナンスを行う会社です。２０年ほど前から、事業用の太陽光発電設備の設計施工しております。電力全量買取制度以来、お客様より詳細点検のご要求も出てまいりました。目視点検を主に行う依頼を受けることとなりました。

Page 7:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■開発背景（会社紹介）商号 柳井電機工業株式会社Yanai Electric & Machinery Co., LTD創業 昭和２２年９月９日代表者 代表取締役社長 柳井 智雄資本金 ２,６１０万円従業員数 １３２名主要事業 産業機器・ビル設備機器・情報機器・住宅設備機器・電気工事材料の卸売と電気・管・通信・機械器具設備・上下水道等の工事及び空調機器・電気機械設備等の維持管理・保守修理本社所在地 〒870ｰ0017 大分県大分市弁天二丁目７番１号

Page 8:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■目次• 開発背景• 太陽光パネル点検の必要性• 可視化可能な太陽光パネルの発電低下要因• 現場から生まれた道具という発想• ソーラーコプターの利点と進化

Page 9:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■太陽光パネル点検の必要性（法的規制の動き）太陽光パネルの健全性について確認を行う必要性があります。改正ＦＩＴ法により、太陽光発電所では安全・保安規制の強化となる見通し。

Page 10:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■太陽光パネル点検の必要性（弊社の考える要因）弊社の考える発電低下につながる原因１.ホットスポット２.バイパスダイオード不良３.周囲の樹木・電柱・建築物の影４.落ち葉や砂・埃・鳥のフンなどによる遮蔽５.ガラス割れ

Page 11:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■太陽光パネル点検の必要性（パネル故障要因）経済産業省 資源エネルギー庁資料（１）ホットスポット（赤外線カメラによる点検方法）出展：経済産業省 資源エネルギー庁

Page 12:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reservedバイパスダイオードの不具合影になった部分をバイパス出展：経済産業省 資源エネルギー庁■太陽光パネル点検の必要性（パネル故障要因）経済産業省 資源エネルギー庁資料（２）

Page 13:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reservedガラス割れ出展：経済産業省 資源エネルギー庁■太陽光パネル点検の必要性（パネル故障要因）経済産業省 資源エネルギー庁資料（３）

Page 14:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved太陽光発電システムの発電低下につながる原因となるもの１、ホットスポットの発熱でのモジュール損傷によるもの２、ホットスポットによる発熱でのクラスタ内通電不良によるもの３、配線不良による断線状態４、バイパスダイオードの不良によるもの５、モジュール内のハンダ付け不良のもの６、周囲の樹木・電柱・建築物の陰の影響によるもの７、接続コネクタの抜けによる断線状態８、パワーコンディショナの故障・不良によるもの９、漏電（PID）などに起因する発電不良によるもの※赤字は、パネルに起因するもの 出展：■太陽光パネル点検の必要性（パネル故障要因）社団法人太陽光検査協会 資料（４）

Page 15:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved出展：■太陽光パネル点検の必要性（パネル故障要因）社団法人太陽光検査協会 資料（５）

Page 16:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■目次• 開発背景• 太陽光パネル点検の必要性• 可視化可能な太陽光パネルの発電低下要因• 現場から生まれた道具という発想• ソーラーコプターの利点と進化

Page 17:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved■可視化可能な太陽光パネルの発電低下要因（可視化手段と作業方法）低下要因 現象 可視化手段 作業方法ホットスポット 部分発熱 赤外線カメラモニタリング人手作業電気的モニタリング空撮かげ 部分発熱 赤外線カメラモニタリングガラス割れ 表面ガラス破損可視光カメラ工数比較方法 人手作業＞電気的モニタリング＞空撮タイミング 定期監視 常時監視・特定は人手 定期監視

Page 18:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reserved①作業工数の算出根拠どこまで点検したのか、撮影した画像はどこのパネルか、等②単純作業で起こりやすい人為的ミス１MWの発電所の点検業務現場作業（4人8H）＋報告書作成（1人4H）4.54.5工数工数/MW/MW■可視化可能な太陽光パネルの発電低下要因（人手点検作業にかかる工数）

Page 19:Copyright 2016 YANAI ELECTRIC & MACHINERY Co., Ltd. All Rights Reservedプラント規模 現場作業1MW 4.0工数2MW 8.0工数10MW 40.0工数30MW 120.0工数50MW 200.0工数4.0工数/MWではあるが、規模によりさらに工数は大きくなる。■可視化可能な太陽光パネルの発電低下要因（規模別工数）
