電流や添加剤なしで非鉄金属の端部を接合します
冷間圧接機は、電流やフラックスなしで非鉄金属の端部を接合します。材質が異なっていても冷間圧接が可能です。（材質による）
圧接方法、接合するワイヤーを加圧して数回アプセットし、非常に高い強度の接合部が得られるようにします。
アプセット圧力は、レバーシステムによって手動で生成されます。
このカタログについて
| ドキュメント名 | 冷間圧接機シリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 4.2Mb |
| 取り扱い企業 | 深瀬商事株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

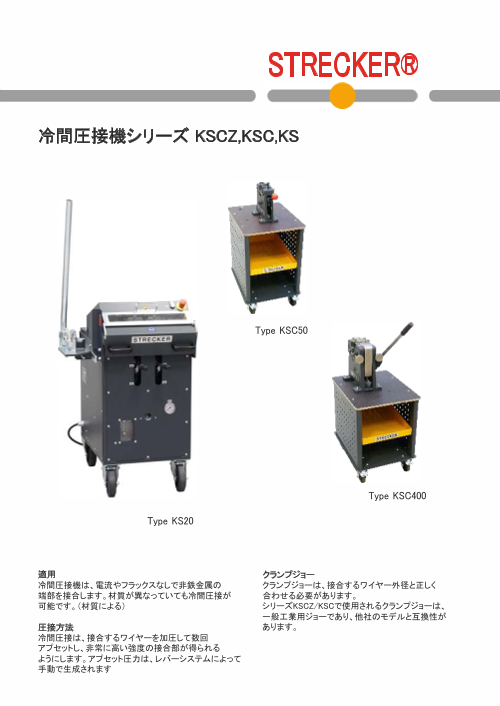

Page1
STRECKER®
冷間圧接機シリーズ KSCZ,KSC,KS
Type KSC50
Type KSC400
Type KS20
適用 クランプジョー
冷間圧接機は、電流やフラックスなしで非鉄金属の クランプジョーは、接合するワイヤー外径と正しく
端部を接合します。材質が異なっていても冷間圧接が 合わせる必要があります。
可能です。（材質による） シリーズKSCZ/KSCで使用されるクランプジョーは、
一般工業用ジョーであり、他社のモデルと互換性が
圧接方法 あります。
冷間圧接は、接合するワイヤーを加圧して数回
アプセットし、非常に高い強度の接合部が得られる
ようにします。アプセット圧力は、レバーシステムによって
手動で生成されます
Page2
STRECKER®
Type KSCZ100
Type KSC050
Type KSCZ051
動作 供給範囲
ワイヤの端部には準備は必要ありません。 KSCZ051/100/170/および KSC050には
クランプジョーの溝に挿入し、約4～6回アプセットします。 輸送用ケースが付属しています。
作成された圧接部分は非常に高い強度です。
機械タイプKSC150/400/500/600には、
タイプKS20では、圧接による環状バリは、圧接したワイヤの 標準で4輪の台車が付属。
クランプを解除する前に、数回ストロークによって除去されます。 タイプKS20は４輪付きです。
技術データ
型式 KSCZ051 KSCZ100 KSCZ170 KSC050 KSC150 KSC400 KSC500 KSC600 KS20
溶接範囲
Cu - Ф [mm] 0,1-0,5 0,25-1,2 0,3-1,8 0,1-0,5 0,25-1,5 0,8-4,0 1,0-5,0 2,0-6,0 4,0-8,0
Al - Ф [mm] 0,1-0,5 0,25-1,2 0,3-1,8 0,1-0,5 0,25-1,8 0,8-5,0 1,0-6,5 2,0-10,0 4,0-13,0
溝/セットの数 1 2 2 1 2 2[1]* 2[1]* 1 1
実行 z z z T M M M M M
重量[kgs] 0,75 1,3 2,7 2 22 45 105 320 470
実行 ： Z[ガンタイプ] / T [テーブル] / M[台車] *wire - Ф > 3mm
その他の非鉄金属はお問合せ下さい。
