テープフォーマー テープ縦添え補助冶具

製品カタログ

電線ケーブルのテープ縦添え補助冶具に、ブレーダー用テープフォームが加わりました。

種々の縦添えテープ、ラップ形状に対応する豊富な種類
ブレーダー用テープフォームが新しく加わりました。

このカタログについて

ドキュメント名 テープフォーマー テープ縦添え補助冶具
ドキュメント種別 製品カタログ
ファイルサイズ 3Mb
登録カテゴリ
取り扱い企業 深瀬商事株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
新型スリット加工用ロードセル SegFORCE
製品カタログ

深瀬商事株式会社

この企業の関連カタログの表紙
深瀬商事 食品産業用カタログ
製品カタログ

深瀬商事株式会社

このカタログの内容

Page1

MANUFACTURING FOR 20 YEARS ISSUE 7 テープ縦添え冶具テープフォーマー
Page2

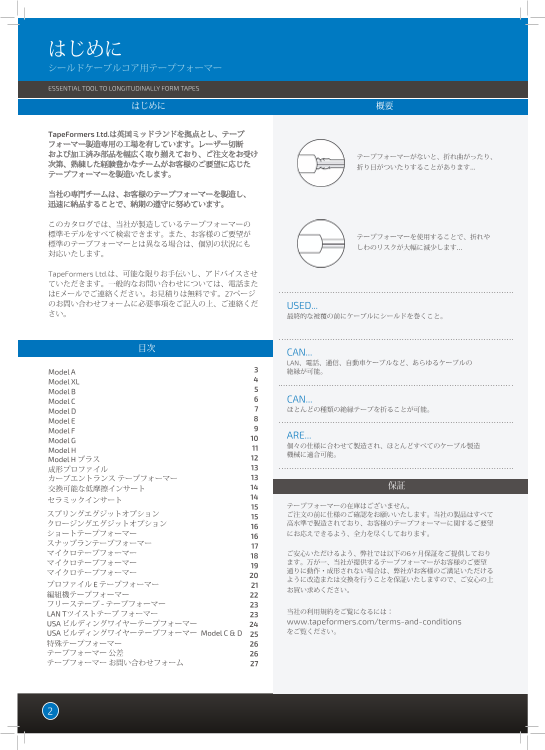

はじめに シールドケーブル芯線用テープフォーマ ー 長手方向にテープを形成する便利な冶工具 序文 一般情報 テープフォーマー社は英国Midlandsにあるテープフォーマー 製造のために特別に設計された工場を拠点としています。 レーザーカットやプレ機械加工部品などの幅広い選択が テープフォーマー無しの場合、テープに 可能で、受注後は熟練されたチームでご希望に沿った 折り目や皺が起きてしまいます。 テープフォーマーを製造致します。 また、なるべく希望納期までに納品できるよう心がけております。 本カタログでは当社が製造している標準型テープフォーマーの 全機種を検索することができます。 又、標準型とは異なる個々の条件にも対応しております。 テープフォーマーをご使用されると、 テープに折り目や皺の発生を防げます。 テープフォーマー社はお問合せにも対応しております。 お引合いは、電話、ファックス、Eメール等でお受け致します。 カタログの23項にございます、ご質問票にご記入頂ければ、 お見積りを致します。 目的 - ケーブルを被覆する前にテープで覆って保護する テープ縦添え補助冶具。 用途 - LAN、電話線、通信、自動車用ケーブル等あらゆる ケーブルの保護(絶縁)。 目次 対象 - あらゆる種類の絶縁テープを折り込む事が出来ます。 Model A 3 Model XL 4 Model B 5 Model C 6 製品 - 個々の仕様に合わせ、どのケーブルにも適合して Model D 7 製造されています。 Model E 8 Model F 9 Model G 10 Model H 11 保証 Model H Plus 12 フォームプロファイル(形状) 13 全てのテープフォーマーは受注確認により製造されており、 交換可能なPTFEインサート 14 テープフォーマーの在庫は保有しておりません。 セラミックインサート 14 注文を行う前に、仕様を確認することが重要です。間違った スプリングエグジットオプション 15 注文品に対してクレジットを発行することはありません。 クロージングエグジットオプション 15 当社のすべての製品は高い規格で製造されており、お客様 ショートテープフォーマ ー 16 のテープフォーミング要件に対するソリューションを当社の プロファイルS テープフォーマー 16 お客様に提供することに専心しています。 安心していただく マイクロテープフォーマー 17 ために、以下の6ヶ月間の保証をご用意しております。 プロファイルE テープフォーマー 18 19 弊社が供給するテープフォーマーが、お客様のご要望通り編組機用テープフォーマー LANツイストテープフォーマー 19 に作動・形成しない場合は、お客様の満足に合わせて改造・ ジェリー入りケーブル用テープフォーマー 20 交換いたしますので、弊社からご購入いただける安心を フリーズテープフォーマー 20 お届けいたします。 米国建築用ワイヤテープフォーマー 21 特殊テープフォーマー 21 アジャスタブルテープフォーマー取付ベンチ 22 公差 22 弊社の用語および条件をご覧いただくには、 見積り依頼票 23 下記をご覧ください: www.tapeformers.com/条件 2
Page3

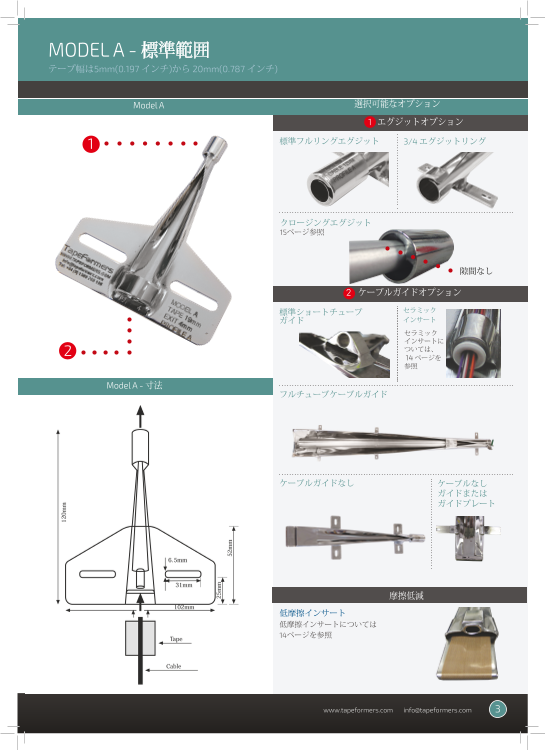

MODEL A - 標準型 テープ幅 5mm~20mm Model A 使用可能なオプション 1 エグジットオプション 1 標準フルリング 3/4エグジットリング クロージングエグジット 15項参照 ギャップ無し 2 ケーブルガイドオプション 標準ショートチューブガイド セラミック インサートに ついては 14項をご覧 2 ください Model A - 寸法 フルチューブケーブルガイド ケーブルガイド無し ケーブルガイド無し またはガイドプレート 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 3
Page4

MODEL XL - エクストラロング 型 テープ幅 5mm+               長手方向にテープを形成する便利な冶工具 Model XL - 情報 使用可能なオプション 1 エグジットオプション エクストラロングテープフォーマーは、テープフォーマーの出口を 標準フルリング 3/4エグジットリング 押出機ヘッド内部の先端に近づけるために開発されました。 エクストルーダ内部の先端に近い出口を持つ理由は、テープが 展開されることが許されないためです。 Model XLは、用途に 合わせて製造されています。 形番XLをご注文の際はご指定ください: • 先端に至る押出機チューブの内径 クロージングエグジット • 押出機の入口から先端までのチューブの長さ 15項参考 • テープフォーマー取付けネジの中心から押出機の入口 までの距離。 ギャップ無し • 23項の見積り依頼票にご記入・ご送付お願い致します。 2 ケーブルガイドオプション 当社のエンジニアは、必要な助言を致します。 標準ショートチューブガイド セラミック インサートに ついては 14項をご覧 ください Model A XL 2 1 フルチューブケーブルガイド Model C XL 2 1 ケーブルガイド無し ケーブルガイド無し Model A XL - 例題図 またはガイドプレート tru de r Ex Tip tru de r Ex e エクストルーダ- Tub チ ップまでのエクストルーダーの 内径についてアドバイスしてください 摩擦低減 r nceta For me dis the ip PTFEインサート n t he of r T pe e e vis e o n c tru d Ta n tra Ex ad e e the PTFEインサートについては、14項を lea se h m t r to P fro erud ex t ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe 4
Page5

MODEL B - 標準型 British engineered テープ幅 21mm~35mm cable wrapping devices! 長手方向にテープを形成する便利な冶工具 Model B 使用可能なオプション 1 エグジットオプション 1 標準フルリング 3/4エグジットリング クロージングエグジット 15項参考 ギャップ無し 2 ケーブルガイドオプション 標準ショートチューブガイド セラミック インサートに ついては 14項をご覧 2 ください Model B -寸法 フルチューブケーブルガイド ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 5
Page6

MODEL C - 標準型 テープ幅 36mm~50mm 長手方向にテープを形成する便利な冶工具 Model C 使用可能なオプション 1 エグジットオプション 1 標準フルリング 3/4エグジットリング クロージングエグジット 15項参考 ギャップ無し 2 ケーブルガイドオプション 標準ショートチューブガイド セラミック インサートに ついては 2 14項をご覧 ください Model C - 寸法 フルチューブケーブルガイド ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe 6
Page7

MODEL D - 標準型 テープ幅 51mm~75mm Model D 使用可能なオプション      1 エグジットオプション 1 3/4エグジットリング スプリングエグジット 15項参考 クロージングエグジット 15項参考 ギャップ無し 2 ケーブルガイドオプション 標準ショートチューブガイド セラミック インサートに ついては 2 14項をご覧ください Model D - 寸法 フルチューブケーブルガイド ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 7
Page8

MODEL E - 標準型 テープ幅 76mm~99mm 長手方向にテープを形成する便利な冶工具 Model E 使用可能なオプション 1 エグジットオプション 1 3/4エグジットリング スプリングエグジット 15項参考 クロージングエグジット 15項参考 ギャップ無し 2 ケーブルガイドオプション フルチューブケーブルガイド 2 Model E - 寸法 標準ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe 8
Page9

MODEL F - 標準型 テープ幅 100mm~130mm Model F 使用可能なオプション 1 エグジットオプション 1 3/4エグジットリング スプリングエグジット 15項参考 クロージングエグジット 15項参考 ギャップ無し 2  ケーブルガイドオプション フルチューブケーブルガイド 2 Model F - 寸法 標準ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 9
Page10

MODEL G - 標準型 テープ幅131mm~180mm フラットエントランス 13項参照 テープ幅181mm~210mm カーブドエントランス 13項参照  長手方向にテープを形成する便利な冶工具 Model G 使用可能なオプション 1  エグジットオプション 1 標準スプリングエグジット 3/4エグジットリング 15項参考 クロージングエグジッ ト 15項参考 ギャップ無し 2 2 ケーブルガイドオプション フルチューブケーブルガイド Model G - 寸法 湾曲した入口については13項をご覧ください。 標準ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe 10
Page11

MODEL H - 標準型 テープ幅 181mm~250mm フラットエントランス 13項参照 Model H 使用可能なオプション 1  エグジットオプション 1 標準スプリングエグジット 3/4エグジットリング 15項参考 2 ケーブルガイドオプション フルチューブケーブルガイド 2 Model H - 寸法 標準ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 11
Page12

MODEL H PLUS - 標準型 テープ幅 251mm~480mm カーブドエントランス 13項参照   長手方向にテープを形成する便利な冶工具 Model H Plus 使用可能なオプション 1  エグジットオプション 1 標準スプリングエグジット 3/4エグジットリング 15項参考 2 ケーブルガイドオプション     フルチューブケーブルガイド 2 Model H Plus - 寸法 湾曲した入口については13項をご覧ください 標準ケーブルガイド無し ケーブルガイド ガイドプレート どちらも無し 摩擦低減 PTFEインサート PTFEインサートについては、14項を ご参照してください。 PTFEビデオをご覧いただくには: www.tapeformers.com/ptfe 12
Page13

フォームプロファイル(形状) あらゆるアプリケーションに適合するテープフォーミングプロファイル プロファイルの作成例(他のプロファイルもご相談に応じます) Profile A Profile B Profile C Profile D Profile E Profile F Profile G Profile H Profile I Profile X 標準オーバーラップ方向 ケーブル/テープ入側 ケーブル/テープ入側 Cable Core(s) Cable Core(s) Profile A Profile X 時計廻りにオーバーラップした 反時計廻りにオーバーラップした テープが上側にかぶる テープが上側にかぶる Takeup Payoff Payoff Takeup Operator Operator 入口が湾曲したテープフォーマー フラットエントランステープフォーマー カーブドエントランステープフォーマー 標準的なフラットエントランステープフォーマーは、 テープを折り込むのにテープが平らな状態から開始するのに十分な長さが足りない場合、 テープをフラットから成形形状まで一貫して取り出します。 又はテープフォーマーの入口でテープをカーブした形状で折り込みたい場合テープフォーマー の入口がカーブしたテープフォーマーがあります。 入口がカーブしたテープフォーマーを使用する事は、テープの最初の形成がテープの送り出し とテープフォーマーの入り口の間の中空で行われていることを意味します。 この初期成形は、必要に応じてプリフォーマーが必要となる場合があります。 テープを短い距離で強制的に形成させると問題が生じるため、テープが自然な長さで形成され る様にテープの送り出しとテープフォーマーの入り口の間に十分な距離がある事が重要です。 www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 13
Page14

交換可能なPTFEインサート 摩擦低減システム-長寿命化・高信頼性化 長手方向にテープを形成する便利な冶工具 動作の仕組み PTFEインサート • PTFEインサートは、テープフォーマーを通過するテープと テープフォーマーのステンレス鋼との間の非常に低い摩擦 バリアを提供します。 • すべてのテープフォーマーで使用可能です。これらの テープフォーマーは、PTFEインサートを受け入れるために、 より多くのクリアランスで製造されています。 • テープ厚0.2mm以上に最も効果があります。 • テープを外側に向けて使用する場合に便利です。 利点: • テープフォーマーを通過するテープの摩擦を大幅に低減 • メタライズされたテープを使用する場合は、金属と金属の 接触がなくなるため、スコーリングが防止されます。 • PTFEが磨耗したら、インサートを交換することができる ため、新しいインサートと交換してください。 • 摩擦によるテープの破損を低減 セラミックインサート ケーブルガイドの摩耗低減-長寿命化と信頼性の向上 動作の仕組み セラミックインサート • セラミックインサートの目的はテープフォーマーの入口 側の摩耗を低減させる為です。 • ケーブルがベアメタルの場合、または編組で覆われて いる場合に便利です。 • モデル AからDに装着可能 利点: • ケーブルガイドの長寿命化。 14
Page15

スプリングエグジットオプション 動作の仕組み スプリングエグジット • スプリングエグジットオプションは、モデル D、E、F、G、H、H Plusで利用できます。 スプリングエグジットの特徴: • テープフォーマー出口径の縮小、微量調整する機能 • スプリング圧の調整 スプリングの種類により強さの調整が可能 利点: • 一定の圧力がケーブルを強く巻き続ける • ケーブル径の微細な違いに対応し、テープを上手く 巻き続ける口径の微量調整が可能スプリング出口を 反転してカスタマイズすることも可能 クロージングエグジットオプション 動作の仕組 クロージングエグジット • 上部のオーバーラップは閉じているため、ギャップは ありません。 利点: • テープをしっかりと巻きます。 • クロージングダイが不要となります。 • より狭いテープを使用する可能性。 ギャップ無し 標準型エグジットとの比較 ギャップ有 www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 15
Page16

ショートテープフォーマー 動作の仕組 ショートテープフォーマー • テープ幅が大きい場合は、400mm+を推奨します。 • エグジットオプションは、3/4リング出口または スプリングエグジットです。 • 可能なプロファイルは、AまたはXです。 • 湾曲した入口は13ページをご覧ください。 Profile A Profile X プロファイルS テープフォーマー 動作の仕組 プロファイルS ダイアグラム • プロファイルSテープフォーマーはテープの片側の 折込みがテープの巻き方向と逆に折り込みます。 • この機能はテープフォーマーの型式により不可の 場合があります。 Profile S Profile S (1 Down) (1 Up) Profile S Profile S (2 Down) (2 Up) 16
Page17

マイクロテープフォーマー 長手方向にテープを形成する便利な冶工具 動作の仕組 テープ幅 5mm~最大12mm               ケーブル径 0.7mm~3mm+ Micro Tapeformers recommended Tape width for 2 x cores 14 mm Individual core diameter mm Tape width mm 0.60 5.0 0.70 5.0 0.80 6.0 0.90 7.0 1.00 8.0 1.10 8.5 / 9 1.20 9.0 1.30 10.0 1.35 10.0 1.36 11.0 24 mm 1.4 - 1.42 11/11.5/12 100 mm 1.50 11.5/12 ドレインワイヤ1本 ドレインワイヤ無し ドレインワイヤ2本 インサイド/デュアル・アウトドレイン ドレインワイヤの有無に関わらず マイクロテープフォーマー Profile S Profile S www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 17 50 mm
Page18

プロファイルE テープフォーマー 長手方向にテープを形成する便利な冶工具 動作の仕組 プロファイルE • 1つのプロセスで2つのテープを適用します。 • 必要に応じて、テープ間にドレインワイヤを導入する ことができます。 • プロファイルEはテープ幅5mmから280mmまで可能です。 より大きなテープ幅についてはお問い合わせください。 テーププロファイル Profile E プロファイルエントランス Profile E(1) Profile E(2) Profile E(1) Profile E(2) ドレインワイヤ付 ドレインワイヤ付 (ドレンワイヤーは9時または3時の (ドレンワイヤーは9時または3時の 位置にしか配置できません) 位置にしか配置できません) プロファイルオプション セラミックインサート セラミックインサートの詳細については、 14項をご参照してください。 ドレインワイヤ無し ドレインワイヤ無し 18
Page19

編組機用テープフォーマー テープ巻きのソリューション 動作の仕組 利点: • 均一できれいな折込 • 段取時間の低減 • テープ切れの減少 • テープに負荷がほとんどかからない LAN ツイストテープフォーマー 動作の仕組 Lan ツイストテープフォーマー • テープフォーマーは、ホルダーに取り付けるように 設計されています。閉鎖出口を使用して、ねじれる 前に個々のバンチの周りにテ ープをしっかりと巻き つけます。 利点: • テープの重なり方向を保証します。 • テープの制御性の向上 • ケーブルの周囲に密着したテープが形成されます。 • 摩擦を大幅に低減 テープラップの方向アドバイス • Z撚り= プロファイルA • S撚り= プロファイルX www.tapeformers.com info@tapeformers.com +44 (0) 1509 768 186 19
Page20

ジェリー入りケーブル用テープフォーマー ジェリー充填ケーブルのユニークなソリューション 長手方向にテープを形成する便利な冶工具 このテープフォーマーはジェリー入りケーブル専用に設計されています。 利点: • 内側のひだが無いのでジェリーが溜まりません • 3/4エグジットリングがジェリーの溜まりを防ぎます • 標準枕頭ねじ孔。ブラケットタイプも製作可能。 フリーステープフォーマー このテープフォーマーは、フリースなどのデリケートなテープ用に設計されています。 • テープフォーマーテープガイド/テンショナー • テープフォーマー全体にわたってテープの 形状を維持するために、Top PTFEインサート • テープフォーマーの長さが長く、より緩やかな テープフォーミングが可能です。 • このテープフォーマーを製造するには、ケーブルと テープのサンプルが必要です。 20
