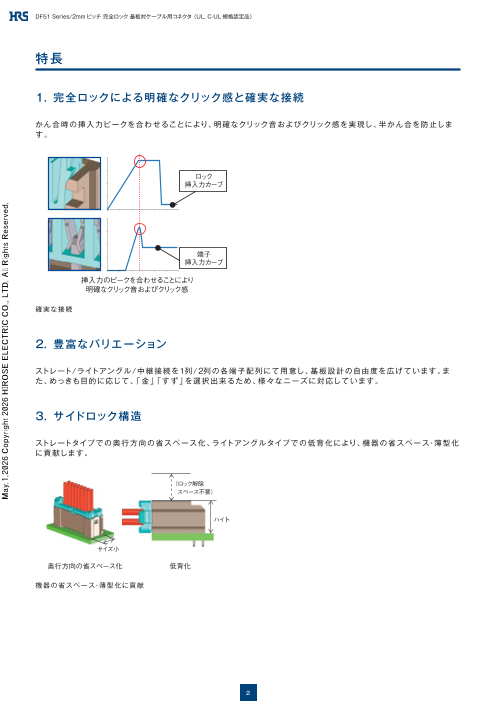

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 特長 1. 完全ロックによる明確なクリック感と確実な接続 かん合時の挿入力ピークを合わせることにより、明確なクリック音およびクリック感を実現し、半かん合を防止しま す。 ロック 挿入力カーブ 端子 挿入力カーブ 挿入力のピークを合わせることにより 明確なクリック音およびクリック感 確実な接続 2. 豊富なバリエーション ストレート/ライトアングル/中継接続を1列/2列の各端子配列にて用意し、基板設計の自由度を広げています。ま た、めっきも目的に応じて、「金」「すず」を選択出来るため、様々なニーズに対応しています。 3. サイドロック構造 ストレートタイプでの奥行方向の省スペース化、ライトアングルタイプでの低背化により、機器の省スペース・薄型化 に貢献します。 （ロック解除 スペース不要） ハイト サイズ小 奥行方向の省スペース化 低背化 機器の省スペース・薄型化に貢献 2 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

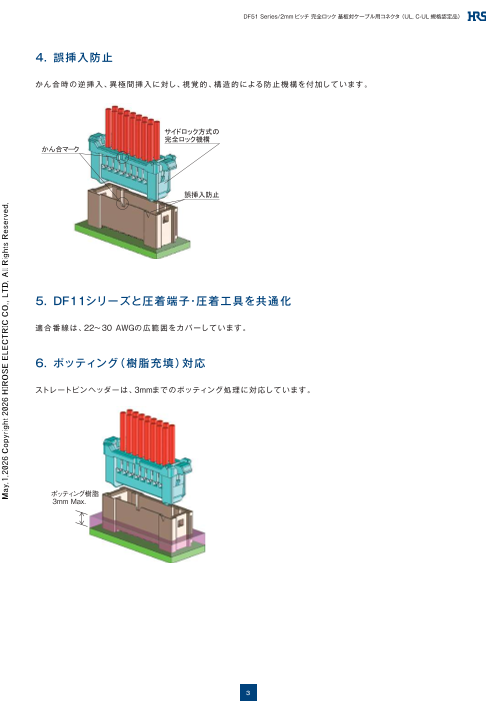

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 4. 誤挿入防止 かん合時の逆挿入、異極間挿入に対し、視覚的、構造的による防止機構を付加しています。 サイドロック方式の 完全ロック機構 かん合マーク 誤挿入防止 5. DF11シリーズと圧着端子・圧着工具を共通化 適合番線は、22～30 AWGの広範囲をカバーしています。 6. ポッティング（樹脂充填）対応 ストレートピンヘッダーは、3mmまでのポッティング処理に対応しています。 　ポッティング樹脂 3mm Max. 3 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 7. 分岐タイプ 分岐タイプもご用意しています。 I N O O U U T T 8. 複合分岐タイプ 分岐端子と分岐されていない端子が複合されたタイプになります。 主にセンサーやファン接続向けで、電源線のみを分岐し省配線化を実現します。 I N O U T 9. UL、C-UL規格準拠 用途 事務機、産業機器全般、産業用ロボット、遊戯機器、医療機器等 4 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 製品規格 極数 22 AWG 24 AWG 26 AWG 28 AWG 30 AWG 使用温度範囲（注 2） -55 ～ +105℃ 2 3A 2.5A 使用湿度範囲（注 3) 20 ～ 80% 定格電流 1 列 3 ～ 7 2A 2A 2A 保存温度範囲（注 4） -10 ～ +60℃ 定格 （注 1、 6） 1A 0.5A 4 3A 2.5A 保存湿度範囲（注 4） 40 ～ 70% 2 列 6 ～ 30 2A 2A 1.5A 定格電圧 250V AC/DC 22 AWG 24 ～ 28 AWG 30 AWG UL, C-UL 安全規格 定格電流（注 1） 2A 1A 0.5A 認定規格値 定格電圧 30V AC/DC 安全規格ファイル No. UL, C-UL : E52653 （注 1）定格電流は使用する電線サイズにより異なります。 （注 2）通電時の温度上昇を含みます。 （注 3）結露のない状態でご使用ください。 （注 4）ここでの保存とは、 基板搭載前の未使用品に対する長期保管状態を表わします。 　　 基板搭載後の無通電状態及び、 輸送時などの一時保管状態では、 使用温湿度範囲が適用されます。 （注 5）分岐アダプタの場合は分岐前の電流最大値になります。 （注 6）複合分岐アダプタの場合は、 電源端子のみ 6A（AWG22 使用時）まで使用可能となります。詳細は製品規格表を参照ください。 項目 規格 条件 絶縁抵抗 1,000MΩ以上 500V DC で測定 耐電圧 せん絡・絶縁破壊がないこと 650V AC の電圧を 1 分間印加する 接触抵抗 30mΩ以下 20mV 以下、 1mA（DC 又は 1,000Hz）で測定する 耐振性 1μs 以上の瞬断がないこと　 周波数 10 ～ 55Hz、 片振幅 0.75mm、 3 方向 各 10 サイクル 耐衝撃性 1μs 以上の瞬断がないこと　 加速度 490m/s2、 11ms、 正弦半波 3 方向各 3 回 接触抵抗 30mΩ以下 耐湿性 温度 40± 2℃、 湿度 90 ～ 95％、 96 時間放置 絶縁抵抗 500MΩ以上 接触抵抗 30mΩ以下 温度サイクル － 55℃ : 30 分 → 105℃ : 30 分　5 サイクル 絶縁抵抗 1,000MΩ以上 挿抜寿命 接触抵抗 30mΩ以下 すずめっき : 挿抜 30 回、 金めっき : 挿抜 50 回 フロー : 260℃、 5 秒 はんだ耐熱性 性能に影響する樹脂部の溶解がないこと 手はんだ : はんだごて温度 270℃、 3 秒 材質・処理 製品 部品 材質 処理 UL 規格 絶縁物 PBT（ガラス強化） 黒色 UL94V-0 ピンヘッダー 端子 黄銅 すずめっき、 金めっき - 圧着ソケット 絶縁物 PBT（ガラス強化） 黒色 UL94V-0 ソケット用圧着端子 端子 りん青銅 すずめっき、 金めっき － 中継プラグ 絶縁物 PBT（ガラス強化） 黒色 UL94V-0 中継プラグ用圧着端子 端子 りん青銅 すずめっき、 金めっき － 絶縁物 PBT（ガラス強化） 黒色 UL94V-0 アダプタ 端子 黄銅 金めっき － 5 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 製品番号の構成 製品番号から製品の仕様をご判断頂く際にご利用ください。 ■ コネクタ DF51 # - # P - 2 DSA - #PRT ❶ ❷ ❸ ❹ ❺ ❻  ■ 圧着端子 DF11 - EP 2428 PCF A ❼ ❽ ❾  ❶ シリーズ名 DF51 ❻ 結線部形態 / 端子形 DSA: ストレートディップ 状 DS: ライトアングルディップ C: 圧着ケース A: アダプタ ❷ 形状種別 無 : ガイドボス付き ❼ 用途種別 EP: 中継 A: ガイドボス無し B: 分岐タイプ ❸ 極数 シングルロウ : 2 ～ 6 ❽ 適合電線サイズ 22: 22 AWG ダブルロウ : 4 ～ 30 2428: 24 ～ 28 AWG 分岐アダプタ : 2 ～４、 6、 7 30: 30 AWG 複合分岐 : 4/10 ❹ コネクタ種別 P: シングルロウピンヘッダー ❾ 形態種別 / 梱包種類 SCF: ソケットコンタクト・リール S: シングルロウソケット SC: ソケットコンタクト・ばら DP: ダブルロウピンヘッダー PCF: プラグコンタクト・リール DS: ダブルロウソケット PC: プラグコンタクト・ばら EP: シングルロウ中継プラグ DEP: ダブルロウ中継プラグ ❺ コンタクトピッチ 2mm  めっき種別 無 : すずめっき A: 金めっき  ポート数 PRT: ポート 6 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 適合組み合せ一覧 シングルロウ 圧着ソケット ストレートピンヘッダー ソケット圧着端子 ( ケーブル側 ) DF51A-#P-2DSA DF11-22SC(F)(A) DF51-＃S-2C DF11-2428SC(F)(A) DF11-30SC(F)(A) ライトアングルピンヘッダー DF51(A)-#P-2DS 中継プラグ ( ケーブル側 ) 中継用プラグ圧着端子 DF51-#EP-2C DF11-EP2428PC(F)(A) 分岐アダプタ DF51B-#EP-2A ( 注 ) 分岐アダプタは金めっき仕様となります。 ソケット圧着端子には、 金めっき仕様品をご使用ください。 圧着ソケット 複合分岐アダプタ ソケット圧着端子 ( ケーブル側 ) DF51B-#/#EP-2A-#PRT DF11-22SC(F)(A) ( 注 ) 複合分岐アダプタは金めっき仕様となります。 DF51B(#)-#S-2C DF11-2428SC(F)(A) ソケット圧着端子には、 金めっき仕様品をご使用ください。 DF11-30SC(F)(A) 7 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） ダブルロウ 圧着ソケット ストレートピンヘッダー （ケーブル側） ソケット圧着端子 DF51A-#DP-2DSA DF11-22SC(F)(A) DF51-#DS-2C DF11-2428SC(F)(A) DF11-30SC(F)(A) ライトアングルピンヘッダー DF51(A)-#DP-2DS 中継プラグ（ケーブル側） 中継用プラグ圧着端子 DF51-#DEP-2C DF11-EP2428PC(F)(A) 8 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） シングルロウ ストレートピンヘッダー A B P=2.0 CAV No.表示 A HRSマーク 端子No.1 HRSマーク 製品極数表示 極性マーク 5.25 4.4 ＊ Lot No. □0.5 推奨基板寸法図（t=1.6mm） B±0.1 P=2.0±0.05 単位：mm 製品番号 HRS No. 極数 A B 購入単位 DF51A-2P-2DSA(##) CL0543-5105-0-## 2 10.8 2.0 DF51A-3P-2DSA(##) CL0543-5106-0-## 3 12.8 4.0 1 袋 DF51A-4P-2DSA(##) CL0543-5107-0-## 4 14.8 6.0 100 個 入り DF51A-5P-2DSA(##) CL0543-5108-0-## 5 16.8 8.0 DF51A-6P-2DSA(##) CL0543-5109-0-## 6 18.8 10.0 【仕様番号】-##、 (##） 無 : すずめっき (01) : 金めっき 9 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 3.0 8.4 1.8 Φ0. 5HS18 + 00 .1

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） ダブルロウ ストレートピンヘッダー A B 端子No.2 P=2.0 CAV No.表示 A HRSマーク A 端子No.1 HRSマーク 極性マーク 7.3 製品極数表示 ＊ Lot No. □0.5 推奨基板寸法図（t=1.6mm） B±0.1 P=2.0±0.05 +0 . 1 0 Ø0 .8 単位：mm 製品番号 HRS No. 極数 A B 購入単位 DF51A-4DP-2DSA(##) CL0543-5015-0-## 4 11.1 2.0 DF51A-6DP-2DSA(##) CL0543-5044-0-## 6 13.1 4.0 DF51A-8DP-2DSA(##) CL0543-5045-0-## 8 15.1 6.0 DF51A-10DP-2DSA(##) CL0543-5046-0-## 10 17.1 8.0 DF51A-12DP-2DSA(##) CL0543-5047-0-## 12 19.1 10.0 DF51A-14DP-2DSA(##) CL0543-5048-0-## 14 21.1 12.0 DF51A-16DP-2DSA(##) CL0543-5049-0-## 16 23.1 14.0 1 袋 100 個 DF51A-18DP-2DSA(##) CL0543-5050-0-## 18 25.1 16.0 入り DF51A-20DP-2DSA(##) CL0543-5051-0-## 20 27.1 18.0 DF51A-22DP-2DSA(##) CL0543-5052-0-## 22 29.1 20.0 DF51A-24DP-2DSA(##) CL0543-5053-0-## 24 31.1 22.0 DF51A-26DP-2DSA(##) CL0543-5054-0-## 26 33.1 24.0 DF51A-28DP-2DSA(##) CL0543-5055-0-## 28 35.1 26.0 DF51A-30DP-2DSA(##) CL0543-5056-0-## 30 37.1 28.0 【仕様番号】-##、 (##） 無 : すずめっき （01) : 金めっき 10 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 3.0 8.4 2.0 2.65 2.0±0.05 5HS1

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） シングルロウ ライトアングルピンヘッダー Lot No. 製品極数表示 極性マーク HRSマーク A 端子No.1 B P=2.0 CAV No.表示 HRSマーク □0.5 9.45 C 図はガイドボス有タイプになります。 推奨基板寸法図（t=1.6mm） B±0.1 + Ø0 .8 0. 1 0 P=2.0±0.05 +0.1 Ø1.7 0 C±0.1 単位：mm 製品番号 HRS No. ガイドボス 極数 A B C 購入単位 DF51-2P-2DS(##) CL0543-5110-0-## 有 2 10.8 2.0 6.0 1トレー 243 個入り DF51-3P-2DS(##) CL0543-5111-0-## 有 3 12.8 4.0 8.0 1トレー 207 個入り DF51A-4P-2DS(##) CL0543-5117-0-## 無 4 14.8 6.0 - 1トレー 171 個入り DF51A-5P-2DS(##) CL0543-5118-0-## 無 5 16.8 8.0 - 1トレー 153 個入り DF51A-6P-2DS(##) CL0543-5119-0-## 無 6 18.8 10.0 - 1トレー 135 個入り 【仕様番号】-##、 (##） (20) : すずめっき、トレー梱包 (50) : 金めっき、トレー梱包 11 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 2.7±0.1 1.6 2.7±0.1 1.9 12.0 3.0 4.5 A ＊ 5HS1

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） ダブルロウ ライトアングルピンヘッダー Lot No. 製品極数表示 ＊ 極性マーク HRSマーク 端子No.1 A B P=2.0 CAV HRSマーク No.表示 端子No.2 □0.5 9.45 2.0 C A 図はガイドボス有タイプになります。 推奨基板寸法図（t=1.6mm） B±0.1 P=2.0±0.05 +0.1 0 Ø0.8 Ø1.7 +0.1 0 C±0.1 単位：mm 製品番号 HRS No. ガイドボス 極数 A B C 購入単位 DF51-4DP-2DS(##) CL0543-5016-7-## 有 4 11.1 2.0 7.4 1トレー 234 個入り DF51-6DP-2DS(##) CL0543-5017-0-## 有 6 13.1 4.0 9.4 1トレー 198 個入り DF51A-8DP-2DS(##) CL0543-5059-0-## 無 8 15.1 6.0 - 1トレー 171 個入り DF51A-10DP-2DS(##) CL0543-5060-0-## 無 10 17.1 8.0 - 1トレー 153 個入り DF51A-12DP-2DS(##) CL0543-5061-0-## 無 12 19.1 10.0 - 1トレー 135 個入り DF51A-14DP-2DS(##) CL0543-5062-0-## 無 14 21.1 12.0 - 1トレー 126 個入り DF51A-16DP-2DS(##) CL0543-5063-0-## 無 16 23.1 14.0 - 1トレー 108 個入り DF51A-18DP-2DS(##) CL0543-5064-0-## 無 18 25.1 16.0 - 1トレー 99 個入り DF51A-20DP-2DS(##) CL0543-5065-0-## 無 20 27.1 18.0 - 1トレー 90 個入り DF51A-22DP-2DS(##) CL0543-5066-0-## 無 22 29.1 20.0 - 1トレー 90 個入り DF51A-24DP-2DS(##) CL0543-5067-0-## 無 24 31.1 22.0 - 1トレー 81 個入り DF51A-26DP-2DS(##) CL0543-5068-0-## 無 26 33.1 24.0 - 1トレー 72 個入り DF51A-28DP-2DS(##) CL0543-5069-0-## 無 28 35.1 26.0 - 1トレー 72 個入り DF51A-30DP-2DS(##) CL0543-5070-0-## 無 30 37.1 28.0 - 1トレー 72 個入り 【仕様番号】-##、 (##） (20) : すずめっき、トレー梱包 (50) : 金めっき、トレー梱包 12 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 2.7±0.1 2.7±0.1 2.0±0.05 11.9 12.65 2 3.0 7.3 A 5HS1

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） シングルロウ 圧着ソケット A B P=2.0 C HRSマーク CAV No.表示 端子 No.1表示 4.4 ＊ 端子 No.表示 単位：mm 製品番号 HRS No. 極数 A B C 購入単位 DF51-2S-2C CL0543-5120-0-00 2 16.2 12.6 2.0 DF51-3S-2C CL0543-5121-0-00 3 18.2 14.6 4.0 DF51-4S-2C CL0543-5122-0-00 4 20.2 16.6 6.0 1 袋 100 個 DF51-5S-2C CL0543-5123-0-00 5 22.2 18.6 8.0 入り DF51-6S-2C CL0543-5124-0-00 6 24.2 20.6 10.0 DF51-7S-2C CL0543-5131-0-00 7 26.2 22.6 12.0 ( 注 )7 芯の組合せ相手は分岐アダプタのみ保有しています。 13 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 10.15 1 A

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） ダブルロウ 圧着ソケット A B C P=2.0 CAV No. 表示 HRS マーク 端子 No.1表示 7.2 端子 No.表示 単位：mm 製品番号 HRS No. 極数 A B C 購入単位 DF51-4DS-2C CL0543-5030-8-00 4 15.0 11.1 2.0 DF51-6DS-2C CL0543-5031-0-00 6 17.0 13.1 4.0 DF51-8DS-2C CL0543-5032-3-00 8 19.0 15.1 6.0 DF51-10DS-2C CL0543-5033-6-00 10 21.0 17.1 8.0 DF51-12DS-2C CL0543-5034-9-00 12 23.0 19.1 10.0 DF51-14DS-2C CL0543-5035-1-00 14 25.0 21.1 12.0 DF51-16DS-2C CL0543-5036-4-00 16 27.0 23.1 14.0 1 袋 100 個 DF51-18DS-2C CL0543-5037-7-00 18 29.0 25.1 16.0 入り DF51-20DS-2C CL0543-5038-0-00 20 31.0 27.1 18.0 DF51-22DS-2C CL0543-5039-2-00 22 33.0 29.1 20.0 DF51-24DS-2C CL0543-5040-1-00 24 35.0 31.1 22.0 DF51-26DS-2C CL0543-5041-4-00 26 37.0 33.1 24.0 DF51-28DS-2C CL0543-5042-7-00 28 39.0 35.1 26.0 DF51-30DS-2C CL0543-5043-0-00 30 41.0 37.1 28.0 14 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 10.7 2.0 1 ＊ A

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） シングルロウ 中継プラグ A B C P=2.0 CAV No.表示 A HRS マーク B A D ＊ 1 端子 No.表示 端子 No.1表示 単位：mm 製品番号 HRS No. 極数 A B C D 購入単位 DF51-2EP-2C CL0543-5125-0-00 2 15.5 10.8 2.0 17.5 DF51-3EP-2C CL0543-5126-0-00 3 17.5 12.8 4.0 19.5 1 袋 DF51-4EP-2C CL0543-5127-0-00 4 19.5 14.8 6.0 21.5 100 個 入り DF51-5EP-2C CL0543-5128-0-00 5 21.5 16.8 8.0 23.5 DF51-6EP-2C CL0543-5129-0-00 6 23.5 18.8 10.0 25.5 15 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 5.4 15.15 4.5

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） ダブルロウ 中継プラグ A B C P=2.0 CAV No.表示 A HRS マーク B A D ＊ 1 端子 No.表示 端子 No.1表示 単位：mm 製品番号 HRS No. 極数 A B C D 購入単位 DF51-4DEP-2C CL0543-5071-0-00 4 14.4 11.1 2.0 16.4 DF51-6DEP-2C CL0543-5072-0-00 6 16.4 13.1 4.0 18.4 DF51-8DEP-2C CL0543-5073-0-00 8 18.4 15.1 6.0 20.4 DF51-10DEP-2C CL0543-5074-0-00 10 20.4 17.1 8.0 22.4 DF51-12DEP-2C CL0543-5075-0-00 12 22.4 19.1 10.0 24.4 DF51-14DEP-2C CL0543-5076-0-00 14 24.4 21.1 12.0 26.4 DF51-16DEP-2C CL0543-5077-0-00 16 26.4 23.1 14.0 28.4 1 袋 100 個 DF51-18DEP-2C CL0543-5078-0-00 18 28.4 25.1 16.0 30.4 入り DF51-20DEP-2C CL0543-5079-0-00 20 30.4 27.1 18.0 32.4 DF51-22DEP-2C CL0543-5080-0-00 22 32.4 29.1 20.0 34.4 DF51-24DEP-2C CL0543-5081-0-00 24 34.4 31.1 22.0 36.4 DF51-26DEP-2C CL0543-5082-0-00 26 36.4 33.1 24.0 38.4 DF51-28DEP-2C CL0543-5083-0-00 28 38.4 35.1 26.0 40.4 DF51-30DEP-2C CL0543-5084-0-00 30 40.4 37.1 28.0 42.4 16 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 8.4 15.15 7.3 2.0

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 中継プラグ パネル取り付け寸法図 ●シングルロウ A±0.05 B±0.05 C±0.05 B±0.05 単位：mm A 製品番号 HRS No. 極数 パネル板厚（注 1） B C 0.5 ～ 0.8 0.9 ～ 1.3 1.4 ～ 1.8 1.9 ～ 2.3 DF51-2EP-2C CL0543-5125-0-00 2 14.9 15.2 15.6 16.0 11.0 7.2 DF51-3EP-2C CL0543-5126-0-00 3 16.9 17.2 17.6 18.0 13.0 9.2 DF51-4EP-2C CL0543-5127-0-00 4 18.9 19.2 19.6 20.0 15.0 11.2 DF51-5EP-2C CL0543-5128-0-00 5 20.9 21.2 21.6 22.0 17.0 13.2 DF51-6EP-2C CL0543-5129-0-00 6 22.9 23.2 23.6 24.0 19.0 15.2 ( 注 1) 取り付け穴の A 寸法は、 パネル板厚により異なります。 ( 注 2) パネルの引掛かり部には、 R が付かない面をご使用ください。 17 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 5.7±0.05 4.8±0.05 4.65±0.05 1.05±0.05

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） ●ダブルロウ A±0.05 B±0 .05 C±0.05 B±0.05 単位：mm A 製品番号 HRS No. 極数 パネル板厚（注 1) B C 0.5 ～ 0.8 0.9 ～ 1.3 1.4 ～ 1.8 1.9 ～ 2.3 DF51-4DEP-2C CL0543-5071-0-00 4 13.6 14.1 14.5 14.9 11.3 7.5 DF51-6DEP-2C CL0543-5072-0-00 6 15.6 16.1 16.5 16.9 13.3 9.5 DF51-8DEP-2C CL0543-5073-0-00 8 17.6 18.1 18.5 18.9 15.3 11.5 DF51-10DEP-2C CL0543-5074-0-00 10 19.6 20.1 20.5 20.9 17.3 13.5 DF51-12DEP-2C CL0543-5075-0-00 12 21.6 22.1 22.5 22.9 19.3 15.5 DF51-14DEP-2C CL0543-5076-0-00 14 23.6 24.1 24.5 24.9 21.3 17.5 DF51-16DEP-2C CL0543-5077-0-00 16 25.6 26.1 26.5 26.9 23.3 19.5 DF51-18DEP-2C CL0543-5078-0-00 18 27.6 28.1 28.5 28.9 25.3 21.5 DF51-20DEP-2C CL0543-5079-0-00 20 29.6 30.1 30.5 30.9 27.3 23.5 DF51-22DEP-2C CL0543-5080-0-00 22 31.6 32.1 32.5 32.9 29.3 25.5 DF51-24DEP-2C CL0543-5081-0-00 24 33.6 34.1 34.5 34.9 31.3 27.5 DF51-26DEP-2C CL0543-5082-0-00 26 35.6 36.1 36.5 36.9 33.3 29.5 DF51-28DEP-2C CL0543-5083-0-00 28 37.6 38.1 38.5 38.9 35.3 31.5 DF51-30DEP-2C CL0543-5084-0-00 30 39.6 40.1 40.5 40.9 37.3 33.5 （注 1）取り付け穴の A 寸法は、 パネル板厚により異なります。 （注 2）パネルの引掛かり部には、 R が付かない面をご使用ください。 18 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 8.6±0.05 7.5±0.05 6.7±0.05 2.3±0.05

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 分岐アダプタ CAV No.表示 HRSマーク 端子No.1 P=2 B A 極性マーク 8.4 Lot No. 2FA1 極性マーク △ 10.14 端子No.1 端子No.1 単位：mm 製品番号 HRS No. 極数 A B 購入単位 DF51B-2EP-2A CL0543-5133-0-00 2 10.8 2.0 DF51B-3EP-2A CL0543-5134-0-00 3 12.8 4.0 DF51B-4EP-2A CL0543-5135-0-00 4 14.8 6.0 1 袋 100 個入り DF51B-6EP-2A CL0543-5136-0-00 6 18.8 10.0 DF51B-7EP-2A CL0543-5132-0-00 7 20.8 12.0 （注）分岐アダプタは金めっき仕様となります。ソケット圧着端子には、 金めっき仕様品をご使用ください。 19 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 16.4 △ A

DF51 Series/2mm ピッチ 完全ロック 基板対ケーブル用コネクタ（ UL, C-UL 規格認定品） 複合分岐アダプタ 29.8 PORT D PORT A 端子No.1 端子No.1 21.85 単位：mm 製品番号 HRS No. 極数 ポート数 購入単位 DF51B-4/10EP-2A-4PRT CL0543-5137-0-00 4 4 1 箱 256 個入り （注 1）複合分岐アダプタは金めっき仕様となります。ソケット圧着端子は、 金めっき仕様品をご使用ください。 （注 2）複数ポート側は標準の圧着ソケットと複合分岐用圧着ソケットどちらもかん合します。 複合分岐アダプタ　パネル取り付け寸法 30.6 ±0.05 26.3 ±0.05 8.7 ±0.05 7.9 ±0.05 8.7 ±0.05 7.9 ±0.05 25.7 ±0.05 30.6 ±0.05 単位：mm A 製品番号 HRS No. 極数 パネル板厚（注 1） 0.5 ～ 0.8 0.9 ～ 1.3 1.4 ～ 1.8 1.9 ～ 2.3 DF51B-4/10EP-2A-4PRT CL0543-5137-0-00 4 18.20 18.55 18.95 19.35 （注 1）取り付け穴の A 寸法は、 パネル板厚により異なります。 （注 2）パネル引掛かり部には、 R が付かない面をご使用ください。 20 May.1.2026 Copyright 2026 HIROSE ELECTRIC CO., LTD. All Rights Reserved. 22.65 ±0.05 A ±0.05 10.6 ±0.05 7.9 ±0.05 17.1 P= 2
