電線・電源コード総合カタログ

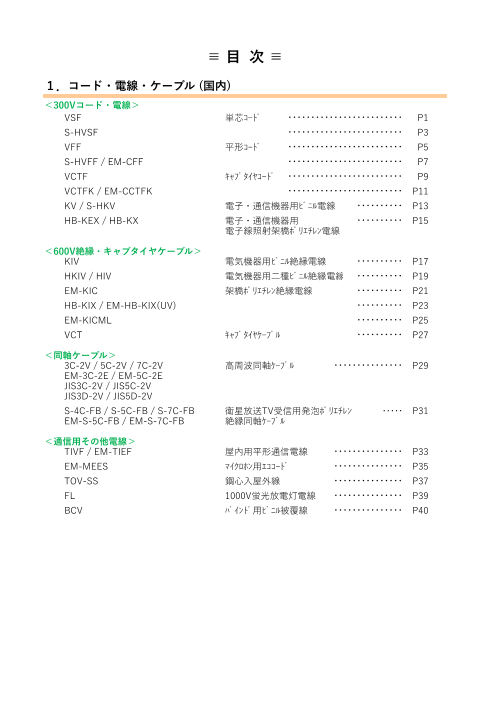

≡ 目 次 ≡ １．コード・電線・ケーブル (国内) ＜300Vコード・電線＞ VSF 単芯ｺｰﾄﾞ ･････････････････････････ P1 　 S-HVSF ･････････････････････････ P3 VFF 平形ｺｰﾄﾞ ･････････････････････････ P5 S-HVFF / EM-CFF ･････････････････････････ P7 VCTF ｷｬﾌﾞﾀｲﾔｺｰﾄﾞ ･････････････････････････ P9 VCTFK / EM-CCTFK ･････････････････････････ P11 KV / S-HKV 電子・通信機器用ﾋﾞﾆﾙ電線 ･･････････ P13 HB-KEX / HB-KX 電子・通信機器用 ･･････････ P15 電子線照射架橋ﾎﾟﾘｴﾁﾚﾝ電線 ＜600V絶縁・キャブタイヤケーブル＞ KIV 電気機器用ﾋﾞﾆﾙ絶縁電線 ･･････････ P17 HKIV / HIV 電気機器用二種ﾋﾞﾆﾙ絶縁電線 ･･････････ P19 　 EM-KIC 架橋ﾎﾟﾘｴﾁﾚﾝ絶縁電線 ･･････････ P21 HB-KIX / EM-HB-KIX(UV) ･･････････ P23 EM-KICML ･･････････ P25 VCT ｷｬﾌﾞﾀｲﾔｹｰﾌﾞﾙ ･･････････ P27 ＜同軸ケーブル＞ 3C-2V / 5C-2V / 7C-2V 高周波同軸ｹｰﾌﾞﾙ ･･･････････････ P29 EM-3C-2E / EM-5C-2E JIS3C-2V / JIS5C-2V JIS3D-2V / JIS5D-2V S-4C-FB / S-5C-FB / S-7C-FB 衛星放送TV受信用発泡ﾎﾟﾘｴﾁﾚﾝ ･････ P31 EM-S-5C-FB / EM-S-7C-FB 絶縁同軸ｹｰﾌﾞﾙ ＜通信用その他電線＞ TIVF / EM-TIEF 屋内用平形通信電線 ･･･････････････ P33 EM-MEES ﾏｲｸﾛﾎﾝ用ｴｺｺｰﾄﾞ ･･･････････････ P35 　 TOV-SS 鋼心入屋外線 ･･･････････････ P37 FL 1000V蛍光放電灯電線 ･･･････････････ P39 BCV ﾊﾞｲﾝﾄﾞ用ﾋﾞﾆﾙ被覆線 ･･･････････････ P40

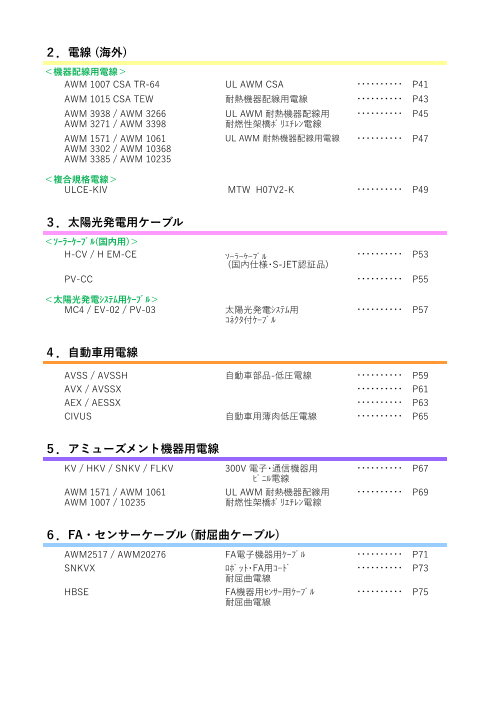

２．電線 (海外) ＜機器配線用電線＞ AWM 1007 CSA TR-64 UL AWM CSA ･･････････ P41 AWM 1015 CSA TEW 耐熱機器配線用電線 ･･････････ P43 AWM 3938 / AWM 3266 UL AWM 耐熱機器配線用 ･･････････ P45 AWM 3271 / AWM 3398 耐燃性架橋ﾎﾟﾘｴﾁﾚﾝ電線 AWM 1571 / AWM 1061 UL AWM 耐熱機器配線用電線 ･･････････ P47 AWM 3302 / AWM 10368 AWM 3385 / AWM 10235 ＜複合規格電線＞ ULCE-KIV MTW H07V2-K ･･････････ P49 ３．太陽光発電用ケーブル ＜ｿｰﾗｰｹｰﾌﾞﾙ(国内用)＞ H-CV / H EM-CE ｿｰﾗｰｹｰﾌﾞﾙ ･･････････ P53 (国内仕様･S-JET認証品) PV-CC ･･････････ P55 ＜太陽光発電ｼｽﾃﾑ用ｹｰﾌﾞﾙ＞ MC4 / EV-02 / PV-03 太陽光発電ｼｽﾃﾑ用 ･･････････ P57 ｺﾈｸﾀ付ｹｰﾌﾞﾙ ４．自動車用電線 AVSS / AVSSH 自動車部品-低圧電線 ･･････････ P59 AVX / AVSSX ･･････････ P61 AEX / AESSX ･･････････ P63 CIVUS 自動車用薄肉低圧電線 ･･････････ P65 ５．アミューズメント機器用電線 KV / HKV / SNKV / FLKV 300V 電子･通信機器用 ･･････････ P67 　　　ﾋﾞﾆﾙ電線 AWM 1571 / AWM 1061 UL AWM 耐熱機器配線用 ･･････････ P69 AWM 1007 / 10235 耐燃性架橋ﾎﾟﾘｴﾁﾚﾝ電線 ６．FA・センサーケーブル (耐屈曲ケーブル) AWM2517 / AWM20276 FA電子機器用ｹｰﾌﾞﾙ ･･････････ P71 SNKVX ﾛﾎﾞｯﾄ･FA用ｺｰﾄﾞ ･･････････ P73 耐屈曲電線 HBSE FA機器用ｾﾝｻｰ用ｹｰﾌﾞﾙ ･･････････ P75 耐屈曲電線

７．電源コード ＜ﾌﾟﾗｸﾞ付き電源ｺｰﾄﾞ＞ VFF 0.75mm2 7A/125V ･･････････ P78 VFF 1.25 ･ 2.0mm2 12A/125V ･ 15A/125V ･･････････ P79 VCTFK 0.75mm2 7A/125V ･･････････ P80 VCTFK 1.25 ･ 2.0mm2 12A/125V ･ 15A/125V ･･････････ P81 VCTF 2×0.75 ･ 2×1.25 7A/125V ･ 12A/125V ･･････････ P82 　　 2×2.0mm2 15A/125V VCTF 3×0.75mm2 7A/125V VCTF 3×1.25 ･ 3×2.0mm2 12A/125V ･ 15A/125V ･･････････ P83 VCT 2×0.75 ･ 2×1.25mm2 7A/125V ･ 12A/125V ･･････････ P84 VCT 3×0.75 ･ 3×1.25mm2 7A/125V ･ 12A/125V VCT 2×2.0・3×2.0mm2 15A/125V ･･････････ P85 ＜ｺｰﾄﾞｺﾈｸﾀﾎﾞﾃﾞｨ＞ VFF 2×0.75 ･ 2×1.25mm2 7A/125V ･ 12A/125V ･･････････ P86 VCTFK 2×0.75 ･ 2×1.25 7A/125V ･ 12A/125V 2×2.0mm2 15A/125V VCTF 2×0.75mm2 7A/125V ･･････････ P87 VCT ･ VCTF　2×1.25mm2 12A/125V VCTF 2×2.0mm2 15A/125V VCTF 3×0.75 ･ 3×1.25 7A/125V ･ 12A/125V 3×2.0mm2 15A/125V ＜ｺｰﾄﾞﾌﾞｯｼﾝｸﾞ＞ VFF 0.75mm2 ･･･････････････････････････････････ P88 VCTFK 2×0.75mm2 ･･･････････････････････････････････ P89 　　 ＜ﾌﾟﾗｸﾞ付電源ｺｰﾄﾞ在庫品ﾘｽﾄ＞ ･･･････････････････････････････････ P90 ＜抗菌3極コードセット在庫品ﾘｽﾄ＞ ･･･････････････････････････････････ P91 ８．包装資料 ＜ﾐﾆｶﾝ包装製品の取り扱い＞ ･･･････････････････････････････････ P92 ＜P-30ボビンの梱包仕様＞ ＜VFF用ボビンの仕様・梱包仕様＞ ･･･････････････････････････････････ P93 ９．技術資料 ＜規格認証取得品一覧表＞ ･･･････････････････････････････････ P94 ＜認証制度について＞ ･･･････････････････････････････････ P96 ＜電圧降下、最大こう長表＞ ･･･････････････････････････････････ P98 ＜抗菌電線について＞ ･･･････････････････････････････････ P99 ＜管理番号一覧＞ ･･･････････････････････････････････ P100

備　考 ＜ｶﾀﾛｸﾞ閲覧においての解説＞ 　・導体の構成でAとTAの違いについて A：裸軟銅線 (例) 本/mm A TA：すずめっき軟銅線 本/mm TA 　・<PS>Eについて 「9.技術資料」内の ●電気用品安全法をご参照ください。 　・JIS認証番号について 大阪工場：JE507015、 JE507013 千葉工場：JE507014 「9.技術資料」内の ●JIS 日本工業会規格 認証取得品をご参照ください。 　・-F-について -F-のついている製品は,垂直難燃試験に適合しています。 「9.技術資料」内の ●電気用品難燃性任意登録制度 Fﾏｰｸ をご参照ください。 -F- 大阪工場 KHT-F- 千葉工場 　・管理番号一覧について 社内取扱い用の番号となります。

１．コード･電線･ケーブル(国内)

ケ コ ー ー ブ ド VSF / 300Ｖ単心コード ル ･ 電 国 線 内 ･ 『 用途 』 交流300Ｖ以下の屋内用小型電気器具等の配線。 『 特⻑ 』 可とう性、加工性に優れています。 VSF / 単心ビニルコード (0.3㎟は、JIS 及び<PS>E 対象外のため表示は入りません) VSF 断面積 認証番号 JET <PS>E KHD ⻄暦 LFV -F-ﾏｰｸ ライン入りも対応可能です (表示あり) ■概要 品名･記号 規格 環境対応 定格電圧 耐熱性 難燃性 絶縁材 VSF JIS C3306 <PS>E RoHS 300V 60℃ 垂直 PVC ■構造 導  体 絶縁体 仕上 導体抵抗 許容 品名･記号 公称 構成 断面積 素線 数/径 外径 厚さ 外径 (20℃) 電流 (mm2) (本/mm A) (mm) (mm) (mm) (Ω/km以下 ) (A) 0.3 12/0.18 0.7 0.55 1.8 61.1 3 0.5 20/0.18 0.9 0.80 2.5 36.7 5 VSF 0.75 30/0.18 1.1 0.80 2.7 24.4 7 1.25 50/0.18 1.5 0.80 3.1 14.7 12 2.0 37/0.26 1.8 0.80 3.4 9.5 17 許容電流は気中での周囲温度30℃以下での１条配線の値です。    1       KHD ELECTRONICS Co., Ltd ( )

■梱包仕様 ケ コ 1箱あたりの 外箱寸法 ー ー 品名･記号 公称断面積 条⻑ ド 態 入数 ブ 個装形 重量 奥行×幅×高さ ル ･ 電 (mm2) (m) (巻) (kg) (mm) 国 線 0.3 200 10 12 445×230×270 内 ･ 0.5 22 465×245×335 シュリンク VSF 500 4 22 310×320×270 0.75 パック 10 28 480×245×345 1.25 200 5 20 275×275×335 2 28 285×285×335 ｼｭﾘﾝｸﾊﾟｯｸ入り ■在庫色 最新情報はHPに掲載しています。 品名･記号 公称断面積 条⻑ (mm2 赤 ⻘ ⻩ 白 ⿊ 灰 茶 橙 緑 空 桃 紫 ) (m) 0.3 ● ● ● ● ● ● 0.5 ● ● ● ● ● ● ● ● ● ● ● ● VSF 0.75 200 ● ● ● ● ● ● ● ● ● ● ● ● 1.25 ● ● ● ● ● ● ● ● ● ● ● ● 2.0 ● ● ● ● ● ● ● ● ● KHD ELECTRONICS Co,. Ltd 2   ( )

ケ コ ー ー ブ ド S-HVSF / 300Ｖ単心コード ル ･ 電 国 線 内 ･ 『 用途 』 交流300Ｖ以下の屋内用小型電気器具等の配線。 『 特⻑ 』 可とう性、加工性に優れています。 S-HVSF / 二種単心ビニルコード 表示内容 表示内容： 「 S-HVSF −断面積 認証番号   JET <PS>E KHD ﾀｲﾈﾂ ⻄暦 LFV − C105 -F-ﾏｰｸ 」 ライン入りも対応可能です。 (表示あり) ■概要 品名･記号 規格 環境対応 定格電圧 耐熱性 難燃性 絶縁材 S-HVSF JIS C3306 <PS>E RoHS 300V 75℃ 垂直 PVC (機器内配線に限り105℃) ■構造 導  体 絶縁体 仕上 導体抵抗 許容電流 品名･記号 公称 構成 断面積 素線 数/径 外径 厚さ 外径 (20℃) (A) (mm2) (本/mm A) (mm) (mm) (mm) (Ω/km以下 ) ※ 0.5 20/0.18 0.9 0.8 2.5 36.7 6 8 S-HVSF 0.75 30/0.18 1.1 0.8 2.7 24.4 8 11 1.25 50/0.18 1.5 0.8 3.1 14.7 14 19 2.0 37/0.26 1.8 0.8 3.4 9.5 20 27 許容電流は気中での周囲温度30℃以下での１条配線の値です。  ※は機器内配線に限る。   3       KHD ELECTRONICS Co., Ltd ( )

■梱包仕様 ケ コ 1箱 ー ー 品名･記号 公称断面積 条⻑ ド 個装形態 入数 あたりの 外箱寸法 ブ 重量 奥行×幅×高さ ル ･ 電 (mm2) (m) (巻) (kg) (mm) 国 線 0.5 15×315×265 内 ･ 0.75 500 シュリンク 4 22 3 S-HVSF 28 325×325×275 1.25 400 パック 3 24 335×335×210 2 200 5 28 285×285×335 ｼｭﾘﾝｸﾊﾟｯｸ入り ■在庫色 最新情報はHPに掲載しています。 品名･記号 公称断面積 条⻑ (mm2 赤 ⻘ ⻩ 白 ⿊ 灰 茶 橙 緑 空 桃 紫 ) (m) 0.5 S-HVSF 0.75 500 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 1.25 400 ● ● ● ● ● ● ● ● ● ● ● ● 2 200 ● ● ● ● ● ● ● ● ● KHD ELECTRONICS Co., Ltd 4   ( )

ケ コ ー ー ブ ド ル ･ VFF / 300Ｖ平形コード 電 国 線 内 ･ 『 用途 』 交流300Ｖ以下の屋内用小型電気器具等の配線 及び家電製品の電源コード。 『 特⻑ 』 可とう性、加工性に優れています。 VFF / ビニル平形コード (0.3㎟は、JIS 及び<PS>E 対象外のため 表示は入りません) VFF 断面積 認証番号 JET <PS>E KHD ⻄暦 LFV -F-ﾏｰｸ 異色平行も対応可能です VFF 断面積 認証番号 JET <PS>E KHD ⻄暦 LFV -F-ﾏｰｸ ■概要 品名･記号 規格 環境対応 定格電圧 耐熱性 難燃性 絶縁材 VFF JIS C3306 <PS>E RoHS 300V 60℃ 垂直 PVC ■構造 導  体 絶縁体 導体抵抗 許容 品名･記号 公称 構成 仕上外径 断面積 素線 数/径 外径 厚さ (20℃) 電流 (mm2) (本/mm A) (mm) (mm) (mm) (Ω/km以下 ) (A) 0.3 12/0.18 0.7 0.55 1.8×3.6 61.1 3 0.5 20/0.18 0.9 0.80 2.5×5.0 36.7 5 VFF 0.75 30/0.18 1.1 0.80 2.7×5.4 24.4 7 1.25 50/0.18 1.5 0.80 3.1×6.2 14.7 12 2.0 37/0.26 1.8 0.80 3.4×6.8 9.5 17 許容電流は気中での周囲温度30℃以下での１条配線の値です。    5       KHD ELECTRONICS Co., Ltd ( )

■梱包仕様 ケ コ ー ー 品名･記号 公称断面積 条⻑ 個装形態 入数 1箱あたりの 外箱寸法 ブ ド 重量 奥行×幅×高さ ル ･ 電 (mm2) (m) (巻) (kg) (mm) 国 線 0.3 200 袋 10 24 515×255×345 内 ･ ﾎﾞﾋﾞﾝ 6 16 380×200×280 0.5 袋 10 22 500×255×335 ﾎﾞﾋﾞﾝ 6 15 380×200×280 VFF 0.75 袋 10 28 500×255×335 100 ﾎﾞﾋﾞﾝ 6 18 380×200×280 1.25 袋 5 20 280×280×320 ﾎﾞﾋﾞﾝ 6 26 380×200×335 2.0 袋 3 17 295×295×215 ﾎﾞﾋﾞﾝ 4 24 410×215×230 袋入り ボビン ■在庫色 最新情報はHPに掲載しています。 品名･記号 公称断面積 条⻑ (mm2 赤 ⻘ ⻩ 白 ⿊ 灰 赤×⿊ 白×赤 白×⻘ 白×⿊ ) (m) 0.3 200 ● ● ● 0.5 100 ● ● ● ● ● ● ● VFF 0.75 ● ● ● ● ● ● ● ● ● ● 袋 300 ● ● ● 1.25 2.0 100 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 0.3 200 ● ● ● VFF 0.5 ● ● ● ● ● ● ● 0.75 ボビン 1.25 100 ● ● ● ● ● ● ● ● ● ● ● ● ● ● 2.0 ● ● ● ● ● ● KHD ELECTRONICS Co., Ltd 6   ( )

ケ コ ー ー ブ ド S-HVFF･EM-CFF ル ･ 電 国 線 / 300Ｖ平形コード 内 ･ 『 用途 』 交流300Ｖ以下の屋内用小型電気器具等の配線 及び家電製品の電源コード。 『 特⻑ 』 可とう性、加工性に優れています。 S-HVFF / 二種ビニル平形コード −S-HVFF 断面積 認証番号 JET <PS>E KHD ﾀｲﾈﾂ ⻄暦 LFV ｰC105 -F-ﾏｰｸ EM-CFF / 耐燃性架橋ポリエチレン平形コード (JIS対象外) EM-CFF 断面積 <PS>E JET KHD ﾀｲﾈﾝ ⻄暦 -F-ﾏｰｸ ■概要 品名･記号 規格 環境対応 定格電圧 耐熱性 難燃性 絶縁材 S-HVFF JIS C3306 75℃ <PS>E RoHS PVC (機器内配線に限り105℃) EM-CFF E ﾊﾛｹﾞﾝﾌﾘｰ 300V 垂直 <PS> RoHS 90℃ 耐燃性 ﾎﾟﾘｴﾁﾚﾝ ■構造 導  体 絶縁体 導体抵抗 許容電流 品名･記号 公称 構成 外径 厚さ 仕上外径 断面積 素線 数/径 (20℃) (A) (mm2) (本/mm A) (mm) (mm) (mm) (Ω/km以下 ) ※ 0.5 20/0.18 0.9 0.8 2.5×5.0 36.7 6 8 S-HVFF 0.75 30/0.18 1.1 0.8 2.7×5.4 24.4 8 11 1.25 50/0.18 1.5 0.8 3.1×6.2 14.7 14 19 2.0 37/0.26 1.8 0.8 3.4×6.8 9.5 20 27 0.75 30/0.18 1.1 0.8 2.7×5.4 24.4 10 − EM-CFF 1.25 50/0.18 1.5 0.8 3.1×6.2 14.7 17 − 2.0 37/0.26 1.8 0.8 3.4×6.8 9.5 24 − 許容電流は気中での周囲温度30℃以下での１条配線の値です。  ※は機器内配線に限る。   7       KHD ELECTRONICS Co., Ltd ( )

■梱包仕様 ケ コ 品名･記号 公称断面積 条⻑ 個装形態 入数 1箱あたりの 外箱寸法 ー ー ブ ド 重量 奥行×幅×高さ ル ･ 電 (mm2) (m) (巻) (kg) (mm) 国 線 0.5 100 10 22 500×255×335 内 ･ S-HVFF 0.75 300 3 26 350×350×255 1.25 100 5 20 280×280×320 2.0 袋 3 17 295×295×215 0.75 5 28 500×255×335 EM-CFF 1.25 200 4 32 280×280×320 2.0 2 22 295×295×215 袋入り ■在庫色 最新情報はHPに掲載しています。 品名･記号 公称断面積 条⻑ 赤 ⻘ ⻩ 白×⿊ (mm2 白 ⿊ 灰 赤×⿊ 白×赤 白×⻘ ) (m) 0.5 100 S-HVFF 0.75 300 ● ● ● 1.25 2.0 100 0.75 EM-CFF 1.25 200 2.0 KHD ELECTRONICS Co., Ltd 8   ( )

ケ コ ー ー ブ ド VCTF / 300Ｖキャブタイヤコード ル ･ 電 国 線 内 ･ 『 用途 』 家庭又は業務用電気器具等のプラグ付き 電源コード及び延⻑コード。 『 特⻑ 』 可とう性、加工性に優れています。 VCTF / ビニルキャブタイヤ丸形コード VCTF 断面積 認証番号 JET <PS>E KHD ⻄暦 LFV 丸形2心 断面図 ケビロン･ソフトVCTF / ソフトビニルキャブタイヤ丸形コード ｹﾋﾞﾛﾝ･ｿﾌﾄ VCTF 断面積 認証番号 JET <PS>E KHD ⻄暦 LFV 丸形3心 断面図 《抗菌仕様》 VCTF / ケビロン･ソフトVCTF 共通 断面積 認証番号 JET ＜PS＞E KHD ⻄暦 LFV SIAA for KOHKIN 抗菌作用については「9.技術資料」を参照。 ■概要 品名･記号 規格 環境対応 定格電圧 耐熱性 難燃性 絶縁材 ｼｰｽ材 VCTF JIS C3306 60度 PVC ｹﾋﾞﾛﾝ・ｿﾌﾄ RoHS 300V 60℃ PVC <PS>E 傾斜難燃 VCTF ｿﾌﾄPVC   9       KHD ELECTRONICS Co., Ltd ( )

■構造 ケ コ 線心数 導  体 絶縁体 ｼｰｽ ー ー 仕上 導体抵抗 許容 ブ ド 品名･記号 公称 構成 ル ･ 断面積 素線 数/径 外径 厚さ 厚さ 外径 (20℃) 電流 電 国 心 線 (mm2) (本/mm A) (mm) (mm) (mm) (mm) (Ω/km以下 ) (A) 内 ･ 0.75 30/0.18 1.1 0.6 1.0 6.6 25.1 7 VCTF / 2 1.25 50/0.18 1.5 0.6 1.0 7.4 15.1 12 ｹﾋﾞﾛﾝ･ｿﾌﾄ 2.0 37/0.26 1.8 0.6 1.0 8 9.79 17 0.75 30/0.18 1.1 0.6 1.0 7 25.1 7 VCTF 3 1.25 50/0.18 1.5 0.6 1.0 7.8 15.1 12 2.0 37/0.26 1.8 0.6 1.0 8.5 9.79 17 許容電流は気中での周囲温度30℃以下での１条配線の値です。  ■梱包仕様 品名･記号 線心数 公称断面積 条⻑ 個装形態 入数 1箱あたりの 外箱寸法 重量 奥行×幅×高さ 心 (mm2) (m) (巻) (kg) (mm) 0.75 12 VCTF / 2 1.25 16 ｹﾋﾞﾛﾝ･ｿﾌﾄ 2.0 0.75 200 袋 1 20 14 530×530×115 VCTF 3 1.25 19 2.0 24 袋入り ■在庫色 最新情報はHPに掲載しています。 品名･記号 線心数 公称断面積 条⻑ 赤 ⻘ ⻩ 白 ⿊ 灰 心 (mm2) (m) 0.75 ● ● 2 1.25 ● ● VCTF 2.0 0.75 200 ● ● ● ● 3 1.25 ● ● 2.0 ● ● ⿊はソフトタイプになります。 KHD ELECTRONICS Co., Ltd 10   ( )

ケ コ ー ー ブ ド VCTFK･EM-CCTFK ル ･ 電 国 線 / 300Ｖキャブタイヤコード 内 ･ 『 用途 』 家庭又は業務用電気器具等のプラグ付き 電源コード及び延⻑コード。 『 特⻑ 』 可とう性、加工性に優れています。 VCTFK / ビニルキャブタイヤ⻑円形コード (0.5㎟は、JIS 及び<PS>E 対象外のため表示は"KHD"のみです) VCTFK 断面積 認証番号 JET <PS>E KHD ⻄暦 LFV 《抗菌仕様》 VCTFK 断面積 認証番号 JET ＜PS＞E KHD ⻄暦 LFV SIAA for KOHKIN 抗菌作用については「9.技術資料」を参照。 EM-CCTFK / JIS対象外 耐燃性架橋ポリエチレンキャブタイヤ⻑円形コード EM-CCTFK 断面積 <PS>E JET KHD ﾀｲﾈﾝ ⻄暦 ■概要 品名･記号 規格 環境対応 定格電圧 耐熱性 難燃性 絶縁材 ｼｰｽ材 VCTFＫ JIS C3306 <PS>E RoHS 60℃ 60度 PVC PVC EM-CCTFK <PS>E ﾊﾛｹﾞﾝﾌﾘｰ 300V RoHS 90℃ 傾斜難燃 耐燃性架橋 耐燃性 ﾎﾟﾘｴﾁﾚﾝ ﾎﾟﾘｴﾁﾚﾝ   11       KHD ELECTRONICS Co., Ltd ( )

■構造 ケ コ 線心数 導  体 絶縁体 ｼｰｽ ー ー 仕上 導体抵抗 許容 ブ ド 品名･記号 公称 構成 ル ･ 断面積 素線 数/径 外径 厚さ 厚さ 外径 (20℃) 電流 電 国 心 線 (mm2) (本/mm A) (mm) (mm) (mm) (mm) (Ω/km以下 ) (A) 内 ･ 0.50 20/0.18 0.9 0.6 0.9 3.9×6.0 36.7 5 VCTFK 2 0.75 30/0.18 1.1 0.6 1.0 4.3×6.6 24.4 7 1.25 50/0.18 1.5 0.6 1.0 4.7×7.4 14.7 12 2.00 37/0.26 1.8 0.6 1.0 5.0×8.0 9.50 17 0.75 30/0.18 1.1 0.6 1.0 4.3×6.6 24.4 10 EM-CCTFK 2 1.25 50/0.18 1.5 0.6 1.0 4.7×7.4 14.7 17 2.00 37/0.26 1.8 0.6 1.0 5.0×8.0 9.50 24 許容電流は気中での周囲温度30℃以下での１条配線の値です。  ■梱包仕様 品名･記号 線心数 公称断面積 条⻑ 個装形態 入数 1箱あたりの 外箱寸法 重量 奥行×幅×高さ 心 (mm2) (m) (巻) (kg) (mm) 0.75 5 VCTFK 2 1.25 100 箱 1 6 320×320×90 2.00 8 箱入り ■在庫色 最新情報はHPに掲載しています。 品名･記号 公称断面積 条⻑ 赤 ⻘ ⻩ 白 ⿊ 灰 赤×⿊ 白×赤 白×⻘ 白×⿊ (mm2) (m) 0.5 VCTFK 0.75 1.25 100 ● ● ● ● ● ● 2.0 ● ● ● KHD ELECTRONICS Co., Ltd 12   ( )

ケ コ ー ー ブ ド KV･SHKV ル ･ 電 国 線 / 300Ｖ電子・通信機器用ビニル電線 内 ･ 『 用途 』 電子・通信機器用内部配線 ※ｱﾐｭｰｽﾞﾒﾝﾄには ｱﾐｭｰｽﾞﾒﾝﾄ機器用電線を推奨。 『 特⻑ 』 可とう性、加工性に優れています。 KV / 電子・通信機器用ビニル電線 KV 断面積 KHD LFV SHKV / 電子・通信機器用耐熱ビニル電線 − KHD LFV − C105 -Ｆ- ﾏｰｸ ■概要 品名･記号 規格 環境対応 定格電圧 耐熱性 難燃性 絶縁材 KV 60℃ 60度傾斜難燃 JCS 3368 RoHS 300V PVC SHKV 105℃ 垂直難燃 ■構造 導  体 絶縁体 導体抵抗 構成 許容電流 品名･記号 公称 仕上外径 断面積 素線 数/径 外径 厚さ (20℃) (mm2) (本/mm A) (mm) (mm) (mm) (Ω/km以下 ) (A) 0.3 12/0.18 0.7 0.4 1.5 61.1 3 KV 0.5 20/0.18 0.9 0.5 1.9 36.7 5 0.75 30/0.18 1.1 0.5 2.1 24.4 7 1.25 50/0.18 1.5 0.6 2.7 14.7 12 SHKV 0.3 12/0.18 0.7 0.4 1.5 61.1 4 0.5 20/0.18 0.9 0.5 1.9 36.7 8 許容電流は気中での周囲温度30℃以下での１条配線の値です。    13       KHD ELECTRONICS Co., Ltd ( )

■梱包仕様 ケ コ 1箱あたりの 外箱寸法 ー ー 品名･記号 公称断面積 条⻑ ブ ド 個装形態 入数 重量 奥行×幅×高さ ル ･ 電 (mm2) (m) (巻) (kg) (mm) 国 線 0.3 200 20 20 370×370×260 内 ･ 500 25 255×500×260 KV 0.5 シュリンク 10 16 450×235×260 0.75 200 22 470×240×260 1.25 パック 5 18 255×255×275 SHKV 0.3 500 5 13 255×255×275 0.5 20 285×285×335 ｼｭﾘﾝｸﾊﾟｯｸ入り ■在庫色 最新情報はHPに掲載しています。 品名･記号 公称断面積 条⻑ 赤 ⻘ ⻩ 白 ⿊ 灰 茶 橙 緑 空 桃 紫 (mm2) (m) 0.3 ● ● ● ● ● ● ● ● ● ● ● ● KV 0.5 0.75 200 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● 1.25 ● ● ● ● ● ● ● SHKV 0.3 0.5 500 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● KHD ELECTRONICS Co., Ltd 14   ( )
