角度・位置センサ インクリメンタルロータリエンコーダ EV38シリーズ

製品カタログ

・小型
・高分解能
・軸形状(2種類)
・用途
  サーボモータ、ロボット、自動化機器、プリンタ、搬送機器、工作機械、
  計測機器、医療機器、マニピュレータ、アミューズメント機器

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 角度・位置センサ インクリメンタルロータリエンコーダ EV38シリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 1005.8Kb
登録カテゴリ
取り扱い企業 エクストコム株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

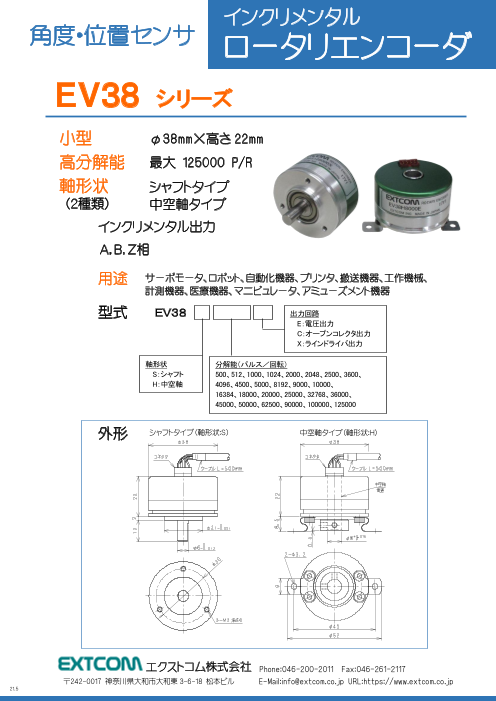

インクリメンタル 角度・位置センサ ロータリエンコーダ EV38 シリーズ 小型 φ38mm×高さ 22mm 高分解能 最大 125000 P/R 軸形状 シャフトタイプ (2種類) 中空軸タイプ インクリメンタル出力 A,B,Z相 用途 サーボモータ、ロボット、自動化機器、プリンタ、搬送機器、工作機械、 計測機器、医療機器、マニピュレータ、アミューズメント機器 型式 EV38 出力回路 E:電圧出力 C:オープンコレクタ出力 X:ラインドライバ出力 軸形状 分解能(パルス/回転) S:シャフト 500、512、1000、1024、2000、2048、2500、3600、 H:中空軸 4096、4500、5000、8192、9000、10000、 16384、18000、20000、25000、32768、36000、 45000、50000、62500、90000、100000、125000 外形 シャフトタイプ(軸形状:S) 中空軸タイプ(軸形状:H) エクストコム株式会社 Phone:046-200-2011 Fax:046-261-2117 〒242-0017 神奈川県大和市大和東3-6-18 松本ビル E-Mail:info@extcom.co.jp URL:https://www.extcom.co.jp 21.5
Page2

EV38シリーズ ロータリエンコーダ 入出力仕様 出力回路 項目 定格 電圧出力(E) 電圧出力 DC5V~12V±10% 電源 電圧 オープンコレクタ DC5V~24V±10% ラインドライバ DC5V~24V±10% 消費電流 120mA以下(無負荷時) 検出方式 インクリメンタル 500、512、1000、1024、2000、2048、2500、 3600、4096、4500、5000、8192、 分解 能(パルス/回転) 9000、10000、16384、18000、20000、 オープンコレクタ出力(C) 25000、32768、36000、45000、50000、 62500、90000、100000、125000 電圧出力(E) 出力 回路 NPN オープンコレクタ出力(C) ラインドライバ出力(X) 出力相 A、B、Z相 A、B位相差90°±45°(T/4±T/8) 出力 位相差 ラインドライバ出力(X) Z相 T±T/2(出力波形図参照) 出力 形態 矩形波 100kHz(電圧出力、オープンコレクタ) (注 1) 最高応答周波数 2MHz(ラインドライバ) 起動トルク 3×10-3 N・m(30gf・cm)以下 軸許容荷重 ラジアル ~5000パルス:30N 8192パルス~:20N (電気的) スラスト ~5000パルス:20N 8192パルス~:10N 許容最高回転数(機械的) 6000r/min ケーブル接続表 0℃~70℃ 使用 周囲温度/湿度 RH35%~90%結露しないこと 電圧出力 ライン 保存 周囲温度 -20℃~80℃ 線色 オープン ドライバ出力 コレクタ出力 耐久55Hz 複振幅 1.5mm 耐振動 X、Y、Z方向各2時間 茶 電源 電源 耐久500m/s2 (約 50G) 青 0V 0V 耐衝撃 X、Y、Z方向各3回 黒 A相 A相 保護構造 IP50 赤 ― A相 質量 90g 白 B相 B相 (注 1)電源電圧 5V、プルアップ抵抗 2kΩ、標準ケーブル使用の場合 緑 ― B相 橙 Z相 Z相 出力波形 黄 ― Z相 CW回転(取付面から見て右回転) CCW回転(取付面から見て左回転) ケーブル 外径 φ3.6 8 芯シールド耐熱ビニールケーブル AWG28 ケーブル長 500mm 本品の仕様は改良のため、 予告なく変更する場合があります。 ※A、B相に対するZ相の位置は規定しない あらかじめご了承ください。 エクストコム株式会社 URL: https://www.extcom.co.jp 22.10
