現場に設置できる三次元測定機

PD-25-0213 INDEX 現場に設置できる三次元測定機 Section 1 三次元測定機による 自工程完結と機会創出 導入前の11の心配事を解消！ Section 2 11 Common Concerns Before Installing an On-site Coordinate Measuring Machine 三次元測定機 の基礎知識 Section 3 導入前の お悩み解決！

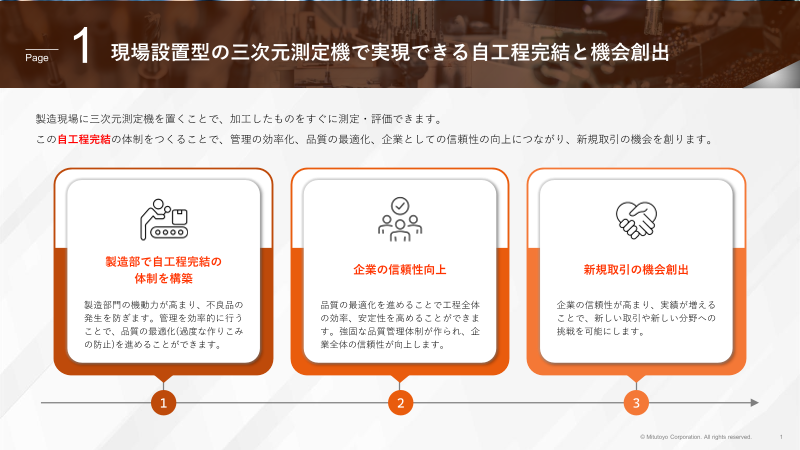

Page 1 現場設置型の三次元測定機で実現できる自工程完結と機会創出 製造現場に三次元測定機を置くことで、加工したものをすぐに測定・評価できます。 この自工程完結の体制をつくることで、管理の効率化、品質の最適化、企業としての信頼性の向上につながり、新規取引の機会を創ります。 製造部で自工程完結の 企業の信頼性向上 新規取引の機会創出 体制を構築 製造部門の機動力が高まり、不良品の 品質の最適化を進めることで工程全体 企業の信頼性が高まり、実績が増える 発生を防ぎます。管理を効率的に行う の効率、安定性を高めることができま ことで、新しい取引や新しい分野への ことで、品質の最適化(過度な作りこみ す。強固な品質管理体制が作られ、企 挑戦を可能にします。 の防止)を進めることができます。 業全体の信頼性が向上します。 1 2 3 © Mitutoyo Corporation. All rights reserved. 1

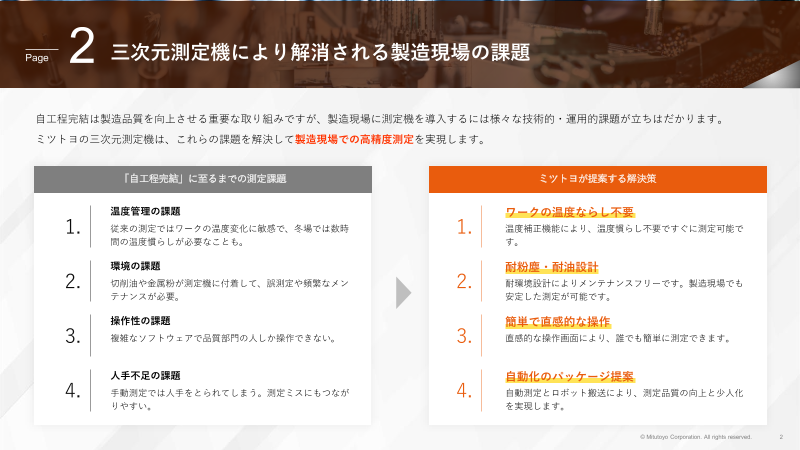

Page 2 三次元測定機により解消される製造現場の課題 自工程完結は製造品質を向上させる重要な取り組みですが、製造現場に測定機を導入するには様々な技術的・運用的課題が立ちはだかります。 ミツトヨの三次元測定機は、これらの課題を解決して製造現場での高精度測定を実現します。 「自工程完結」に至るまでの測定課題 ミツトヨが提案する解決策 温度管理の課題 ワークの温度ならし不要 1. 従来の測定ではワークの温度変化に敏感で、冬場では数時 1. 温度補正機能により、温度慣らし不要ですぐに測定可能で 間の温度慣らしが必要なことも。 す。 環境の課題 耐粉塵・耐油設計 2. 切削油や金属粉が測定機に付着して、誤測定や頻繁なメン 2. 耐環境設計によりメンテナンスフリーです。製造現場でも テナンスが必要。 安定した測定が可能です。 操作性の課題 簡単で直感的な操作 3. 複雑なソフトウェアで品質部門の人しか操作できない。 3. 直感的な操作画面により、誰でも簡単に測定できます。 人手不足の課題 自動化のパッケージ提案 4. 手動測定では人手をとられてしまう。測定ミスにもつなが 4. 自動測定とロボット搬送により、測定品質の向上と少人化 りやすい。 を実現します。 © Mitutoyo Corporation. All rights reserved. 2

Section2 三次元測定機の基礎知識 三次元測定機が必要な理由、 製造現場に設置できる三次元測定機の条件を解説します。

Page 4 三次元測定機が必要である3つの理由 三次元測定機は製造業において品質保証の要となる重要な生産財です。 1 一台であらゆる測定に対応可能な「万能測定機」 寸法測定をはじめ、真円度、輪郭度、位置度などの幾何公差、粗さ測定、画像測 定などあらゆる測定を一台で行えます。 2 専用ゲージではできない「定量的な測定と分析」が可能 専用ゲージは合否判定は迅速ですが、定量的な評価が難しいです。 三次元測定機であれば絶対測定で定量的な管理ができ、設計、製造工程への フィードバックも可能です。 3 トレーサビリティの確立により顧客の信頼を獲得 国家標準へのトレーサビリティが確保されている三次元測定機を使用することで、 取引先に対して品質管理体制をPRすることができます。 © Mitutoyo Corporation. All rights reserved. 4

Page 5 製造現場に設置できる三次元測定機の条件とは？ 三次元測定機を製造現場に配置することで多くの課題が解決され、コスト・生産性・品質において大きなメリットが生まれます。 製造現場設置型の三次元測定機の特長 1 自工程完結（自工程保証）の実現 4 エア源、コンプレッサ不要 製造担当者が重要寸法をその場で確認し、NG品を次工程へ流さない体制が エア源やコンプレッサなどの付帯設備が不要で、消費電力も削減できます。 構築できます。 導入コストとランニングコストの両面で大幅な削減が実現します。 2 測定室への搬送が不要 5 油・粉塵に強い 製造現場に直接設置できるため、温度管理された専用の測定室が不要です。 耐粉塵・耐油設計により、切削油や金属粉が 測定室へワークを運ぶ時間や測定待ちがなくなります。 飛散する加工現場でも安定稼働します。 3 ワークの温度ならし不要 6 設備稼働率向上と納期短縮 温度補正機能により、加工直後のワークでも温度慣らしなしで即座に測定可能 測定待ちによる工作機械の停止時間がなくなり、 です。 生産リードタイムが短縮されます。 © Mitutoyo Corporation. All rights reserved. 5

Section3 導入前のお悩み解決！ 三次元測定機を現場に設置する際に 相談の多い11の疑問に答えました。

Page 7 導入前のお悩み ①② 心配① 心配② ホコリ・粉塵・油に強いとあるが、 測定室に置かないと、 加工現場に置いても本当に故障しないの？ 温度の問題で測定の誤差が出そう。大丈夫？ ミツトヨで解決！ ミツトヨで解決！ 汚れに強い安心設計 検査室いらずでも高精度 耐環境型アブソリュートスケール※により従来と比べて圧倒的な汚れ耐 性を実現。油や粉塵による頻繁なメンテナンスが不要です。 専用の測定室や空調管理がなくて も、高精度な測定が可能です。 MiSTARシリーズは製造現場を考慮 した本体構造により、10～40℃の 精度保証温度範囲を実現していま す。 ※アブソリュートスケール：絶対値を持つスケールです。これにより初期動作も不要になります。 © Mitutoyo Corporation. All rights reserved. 7

Page 8 導入前のお悩み ③④ 心配③ 心配④ 加工現場にスペースがあまりない。 温度慣らしが不要と聞いたが、本当？ 本当に置ける？ 誤差はない？ ミツトヨで解決！ ミツトヨで解決！ 場所を選ばない省スペース設計 温度による誤差を自動補正 三次元測定機本体および 設置スペースが限られていて ワークの温度を常時モニ も問題ありません。省スペー ターし、温度による誤差 ス設計で、同じ測定範囲でも をリアルタイムで自動補 一般的な門型三次元測定機に 正します。ワークの温度 比べて約20%設置スペースを が安定するまで長時間待 抑えることができます。 つ必要がなく、加工後す ぐに測定できます。 © Mitutoyo Corporation. All rights reserved. 8

Page 9 導入前のお悩み ⑤⑥ 心配⑤ 心配⑥ ソフトの操作性はどう？ 測定の自動化にも取り組みたいけど,,,, はじめての人でも簡単に測定できるの？ どうすればいい？ ミツトヨで解決！ ミツトヨで解決！ 誰でも使える簡単操作 下調べ不要！自動化パッケージのご提案 アイコンを押すだけで測定を 協働ロボットを組み合わせた 実行できるQuick Launcher 自動化システムをご用意して を標準搭載しています。また、 い ま す 。 MiSTAR Robot 「簡単測定メニュー」では、 systemは、ワークの搬送、測 三次元測定機を“ものさし“の 定、合否判定を自動で行いま ような感覚で使うことができ す。帰宅前にワークをセット ます。 すれば夜間も測定機を稼働さ せることができます。 © Mitutoyo Corporation. All rights reserved. 9

Page 10 導入前のお悩み ⑦⑧ 心配⑦ 心配⑧ 測定データを社内で共有したい。 故障の時の対応が心配。 データ連携はできるの？ すぐに直してくれる？ ミツトヨで解決！ ミツトヨで解決！ 測定データを一元管理 万全サポートですぐに復旧 三次元測定機で取得した測定 安心してお使いいただくために、 国内拠点 データはネットワーク経由で 3種類のサービス契約をご用意し 収集・集計が可能です。計測 ています。また、全国に拠点を構 22ヶ所 データネットワークシステム えているため、トラブル発生時に MeasurLinkでは全ての測定 はサービスエンジニアが迅速に駆 データ、測定ツールを一元管 け付けます。測定機の早期復旧に 理できます。 より、安心して製造を続けられる 環境をサポートします。 © Mitutoyo Corporation. All rights reserved. 10

Page 11 導入前のお悩み ⑨⑩ 心配⑨ 心配⑩ 複雑な形状の部品を測定したい。 社員の測定スキルは 角度などにきちんと対応できる？ どのように育成していけばいいんだろう？ ミツトヨで解決！ ミツトヨで解決！ 複雑形状もラクラク測定 納入前システム講習で測定スキル向上 5軸制御のPH20プローブヘッドなら、任意の 三次元測定機を導入して頂いた 角度に測定子を向けることができます。傾斜 お客様先での納入時講習に加え した面や穴をはじめ、複雑な形状の部品も測 て、定期的なシステム講習も全 定できるため、測定の幅を広げるとともにタ 国5カ所で行っています。 クトタイムを大幅に削減します。 丁寧な講習により、お客様の早 期立ち上げをサポートします。 © Mitutoyo Corporation. All rights reserved. 11

Page 12 導入前のお悩み ⑪ 心配⑪ 外国籍の従業員でも問題なく操作できる？ ミツトヨで解決！ 多言語対応で誰でも安心 三次元測定機用ソフトウェア 「MCOSMOS」は15か国語に 対応しています。 日本語・英語はもちろんベト ナム語やタイ語などへの切替 が可能です。 © Mitutoyo Corporation. All rights reserved. 12

Page 13 おすすめ製品 CRYSTA-Apex MiSTAR MiSTARシリーズ MACH-V MACH-3A MiCAT Planner V PLUS Robot system 測定室の常識を覆す 変わる環境に適応する パワートレインの 高スループットを MiSTARシリーズと 誰でも簡単に 耐環境性に優れた 三次元測定機 生産ラインで 実現した 協働ロボットを 測定プログラムが 三次元測定機 フレキシブルな 横型CNC三次元測定機 組み合わせた 作れるソフトウエア 計測システムを実現 自動化パッケージ カタログを見る ▶ カタログを見る ▶ カタログを見る ▶ カタログを見る ▶ カタログを見る ▶ カタログを見る ▶ カタログを見る カタログを見る カタログを見る カタログを見る カタログを見る カタログを見る © Mitutoyo Corporation. All rights reserved. 13

付録 加工現場に設置できる三次元測定機の選定項目チェックシート 現場設置型の三次元測定機を導入する際、どのようなポイントを確認すれば良いのでしょうか。導入後に「期待した効果が出ない」 「現場で使われない」といった失敗を避けるため、以下の7項目を確認しながら、自社に最適な機種を選定しましょう。 チェック項目 確認内容 【環境耐性】 10-40℃の広温度範囲で精度保証されるか、温度慣らし不要か、油・粉塵への耐久性が 現場環境で安定稼働できるか。 あるかを確認します。 【測定能力】 測定範囲・最大ワーク質量が自社製品に適合するか、複雑形状を多軸で測定できるか、 自社製品を高精度に測定できるか。 要求精度（±○μm）を満たすかを確認します。 【生産性向上】 即時測定で待ち時間削減できるか、測定速度が十分か、自動測定モード・ロボット連携で 測定待ち時間を削減し生産性を上げられるか。 長時間稼働可能かを確認します。 【操作性】 プログラム作成が直感的か、日本語UI対応か、初心者でも短時間で習得できるか 製造部門の作業者でも簡単に操作できるか。 （教育コストの妥当性）を評価します。 【デジタル化対応】 測定データをデジタル上で一元管理することが容易かを確認します。また、測定データを解析 測定データのデジタル化、分析は容易か。 して、不良品の発生を未然で防ぐこともできるかも合わせて確認します。 【サポート】 導入後もトラブルや使用方法の質問などがあったときに、すぐに対応してくれる体制が整って サポート体制が充分か。 いるのか確認します。 【導入前検証】 メーカーショールームでの実演・サンプル測定を行いましょう。既存の検査室CMMとの整合試 実機で検証し信頼性を確認したか。 験結果を検証します。 © Mitutoyo Corporation. All rights reserved. 14
