電磁誘導式ロータリーエンコーダ ABS OR700

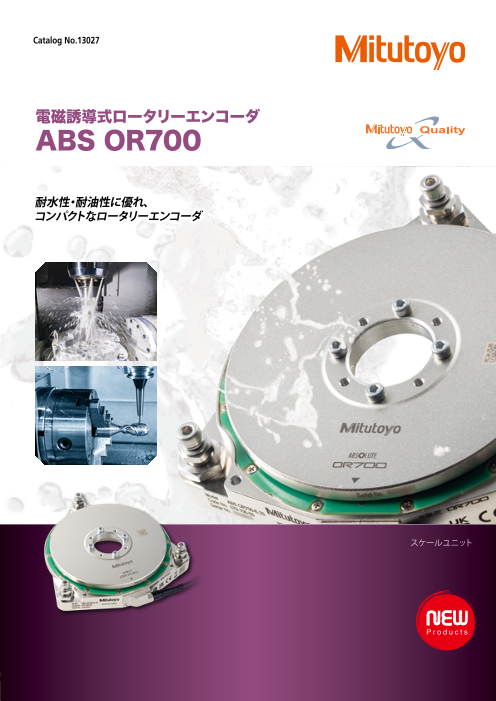

Catalog No.13027 電磁誘導式ロータリーエンコーダ ABS OR700 耐水性・耐油性に優れ、 コンパクトなロータリーエンコーダ スケールユニット

抜群の耐環境性×カンタン取 り付け オープンタイプの薄型ロータリーエンコーダが新登場。 Point 電磁誘導式ロータリーエンコーダ ABS OR700 1 抜群の耐環境性 電磁誘導式の基本原理図 P 電磁誘導式とは、磁界を 電 コイルA L 圧 発生させて、誘導される 1 I1 Ｖ 耐水性・耐油性に優れる 電流をセンシングする方 ～ 変位量 I 検出コイル 変位 センサ部 マルチトラック化により 式です。空気と水、油で 2 ミツトヨ独自の電磁誘導式センサは、 アブソリュート V 励磁コイル は透磁率の差が小さい 2 V スケールコイル エンコーダを構成。 耐水性、耐油性に優れた検出方式です。 ため、信号への影響が L 2 工作機械などに搭載するロータリーテーブルや、 ほとんどありません。 コイルB スケールにコイルを 工具の高精度な角度位置決めを実現します。 P 定ピッチで配置 ※保護等級：IPX7 相当 ［図1］電磁誘導式エンコーダの原理 ［図2］電磁誘導式スケールの検出原理 2 省スペース＆組み込み自在 薄さを実現するオープンタイプ 0.5mm 27.5mm センサ本体の薄型化を実現するためにオープンタイプを採用。 取り付けスペースを縮小でき、組み込みが容易です。 3 簡単取り付け 取り付け工数を大幅低減 ABS OR700専用のアプリケーションソフトウェアにより、 取り付けの状態を可視化します。 専用の調整工具と、アプリのナビゲーションにより、 簡単に短時間で取り付けられます。 調整工具（オプション） ソフトウェア画面（無償）　※特許申請中 仕様 アプリケーションソフトウェア使用時の接続 外観寸法図 （72） （64） （17） アプリケーションソフトウェアを使用する時は、制御装置への接続を変更します。 ※2 検出方式 電磁誘導式 　調整工具の可動範囲 （27.5） 　（ステータ取付ねじ部 ※2 ローター（スケール） 接続ケーブル（オプション） 　 3ヵ所共通） 調整工具稼働範囲 変換ユニット （締付ソケット、 ファナック、三菱電機（MELSERVOシリーズ、 調整工具 OR （オプション） 回転止めソケット） 出力インターフェース※ MDSシリーズ）、安川電機、パナソニック、 ケーブル （ヘッドケーブル長1m） BiSS-C、ミツトヨENSIS USB ヘッド ケーブル 延長ケーブル 分解能 23 bit（ 約0.15角度秒） アプリケーションソフトウェア 3xM4 有効深さ8以上 （ステータ （1 m） （オプション） タップ口元面取り　Ø4.4以下 取付ねじ部を ステータ（センサ） （無償提供）※ 確保すること） ※1 4xM3 有効深さ6以上 　ステータ取付用 R0.3以下 ローター取付用 （肉盗み可） 精度（20℃） ±5 角度秒 32 エンコーダ 124 取付範囲 120° 任意(6.5以上を推奨) 応答速度 2000 min -1 制御装置側 サーボアンプ ※1: ステータとローター取り付け面の段差が 17.5mm に調整された状態で出荷されます。 ※1 ※ ※ 1 1 　ローター取付け面 　 　ステータ取付面 ※弊社HPよりダウンロードできます。 　　17.5 ±0.5mmの段差があってもステータの調整機構で調整して取り付けることができます。 17.5 ※ファナック以外のインターフェースについては要相談 （回転機構、伝達機構、サーボモーター） ※PCはお客様でご準備ください。　 ※2: 調整工具(図示範囲)、 固定用工具 (トルクスパナ) 使用のためにスペースを確保してください。　 1 2 　　　　　　　　　　　　　　 120° 90° （Ø140） Ø25 Ø39 (Max) Ø40~100 (任意) （140 ） （ス テー タ最 大径 ）
