Page1
画像測定機導入事例集
- 自動車業界 -
BSE-GHD18074 rev2

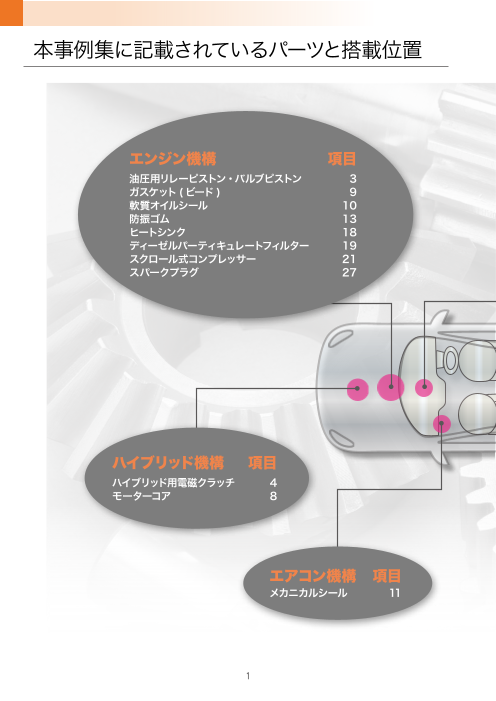

Page2
本事例集に記載されているパーツと搭載位置
エンジン機構 項目
油圧用リレーピストン・バルブピストン 3
ガスケット(ビード ) 9
軟質オイルシール 10
防振ゴム 13
ヒートシンク 18
ディーゼルパーティキュレートフィルター 19
スクロール式コンプレッサー 21
スパークプラグ 27
ハイブリッド機構 項目
ハイブリッド用電磁クラッチ 4
モーターコア 8
エアコン機構 項目
メカニカルシール 11
1

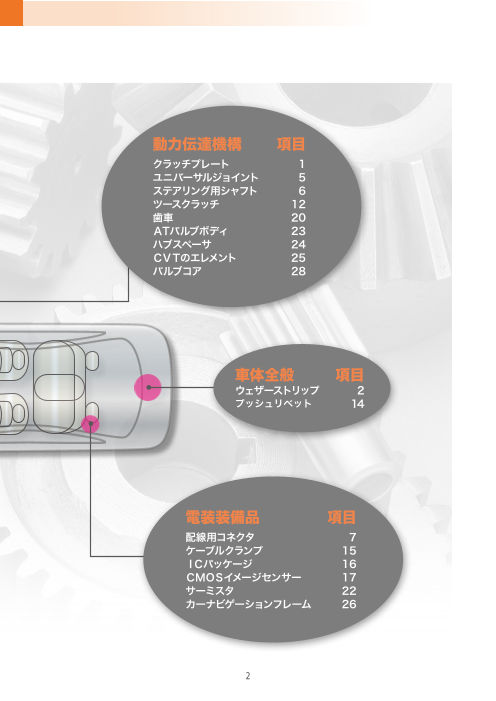

Page3
動力伝達機構 項目
クラッチプレート 1
ユニバーサルジョイント 5
ステアリング用シャフト 6
ツースクラッチ 12
歯車 20
ＡＴバルブボディ 23
ハブスペーサ 24
ＣＶＴのエレメント 25
バルブコア 28
車体全般 項目
ウェザーストリップ 2
プッシュリベット 14
電装装備品 項目
配線用コネクタ 7
ケーブルクランプ 15
ＩＣパッケージ 16
ＣＭＯＳイメージセンサー 17
サーミスタ 22
カーナビゲーションフレーム 26
2
Page4
01クラッチプレート
クラッチの性能を大きく左右するため、摩擦材およびディスクの形状、
位置の評価が必要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
＋FORMTRACEPAK-AP
32Ⅹ24mmの広い視野でディスクの形状、鮮明な
カラー画像により摩擦材のエッジ検出が可能。
摩擦材の形状、位置の測定とディスクの形状が一台で測定
可能。検査ラインのコンパクト化、設備コストの削減ができ
ます。
02ウェザーストリップ
各部位の形状は取り付け強度や、シール性を大きく左右するが、
変形しやすく、反射率が低いワークが多いため検査が困難。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
高分解モードの拡張照明機能により、低反射率ワーク
も鮮明な画像で測定可能。
表面と芯材で反射率が異なる複合したワークでも、正確
に測定することができ、信頼性、品質の向上ができます。
3
Page5
03油圧用リレーピストン・バルブピストン
油圧装置のスムーズな動作に影響するため
外径、幅、穴位置、角度等の幾何形状の測定が必要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
深い焦点深度とプリセット機能(QIPAK V5.2～)により
円筒加工物などの高さ位置による誤差を低減し、
高精度測定が可能。
ピント合わせによる誤差を抑え、三次元測定機より圧倒
的に早く、かつ同等の精度を得ることが可能で、測定の
効率化を図れます。
04ハイブリッド用電磁クラッチ
スムーズな動作を確保する必要があるため、
回転を支える軸、フランジなどの寸法測定が重要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
深い焦点深度とプリセット機能(QIPAK V5.2～)により
円筒加工物などの高さ位置による誤差を低減し、
高精度測定が可能。
ピント合わせによる個人誤差を抑え、安定した品質管理
が行えます。
4
Page6
05ユニバーサルジョイント
スムーズな動作のために、穴径、穴位置の測定は重要。
推奨商品
タッチトリガープローブ搭載ＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ ＴＰ）
タッチプローブオプションを付けることで、画像測定機
では困難な側面に開いた穴などの測定にも対応。
外形の画像測定だけでなく、側面に空いた穴の位置、同軸
度など、段取りを替えることなく一台で測定を行え、作業
時間の短縮、設備コストの削減が可能です。
06ステアリング用シャフト
ステアリングの繊細な感覚を左右するため、
外径、幅など主要寸法の管理が重要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
深い焦点深度とプリセット機能(QIPAK V5.2～)により
円筒加工物などの高さ位置による誤差を低減し、
高精度測定が可能。
ピント合わせによる誤差を抑え、三次元測定機より圧倒的
に早く、かつ同等の精度を得ることが可能で、測定の効率
化を図れます。
5
Page7
07配線用コネクタ
防水性能の確保、抜けの防止、高い信頼性が要求されるため、
内外形、端子の位置、ピッチなどの寸法管理が重要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
広 い 視 野と深 い 焦 点 深 度でコネクタ内 部まで
測 定 可 能 。
端子のピッチ、位置からハウジングの内外幅まで一度に
測定でき、タクトアップ・品質向上につながります。
08モーターコア
スムーズな回転を生み出すために、
ラミネーションの寸法、コアの積層状態が重要。
推奨商品
タッチトリガープローブ搭載ＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ ＴＰ）
非 接 触 の 画 像 測 定を用 い たオートトレ ースで の
輪 郭 解 析と、タッチプローブによりコアの積層状態
の検査も可能。
モーターコア積層前後の検査を一台で行うことで、
省スペース化、設備コストダウンが可能です。
6
Page8
09ガスケット(ビード)
冷却水などの流路の確保のため、穴径や穴位置、
特にビードと呼ばれる凹凸の形状は高い気密性を保つために重要。
推奨商品
非接触変位センサ搭載ＣＮＣ画像測定機
クイックビジョンハイブリッド シリーズ
（QV HYBRID TYPE4）
非接触CPSセンサによる微細段差の形状解析。
ビードの形状、位置、穴位置や穴径を高精度に測定する
とともに、測定時間の短縮、品質の向上が可能です。
10軟質オイルシール
オイルシールのオイル漏れ防止・耐久性確保には
内外径、リップの形状管理が必要。
推奨商品
スタンダードＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ ＡＰＥＸ）
柔らかいワークを変形させない非接触測定とリング
照明の照射角度を任意に設定が可能で、傾斜面や微
細段差のエッジ強調でき、低反射ワークでもエッジを
とらえることが可能。
測定したいエッジに的確に照射することで鮮明な画像の取
得が高精度に測定でき、品質、信頼性の向上が可能です。
7
Page9
11 メカニカルシール
高速で回転しつつ、微小な隙間を保つことで密封性を保つため、
高い精度が要求されるが、立体構造のため画像測定だけでは検査が困難。
推奨商品
タッチトリガープローブ搭載ＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ ＴＰ）
画 像・タッチプローブ の 複 合 測 定 。
内外径だけでなく、円筒度、同軸度、回転軸に対する面の
振れまで、段取り替え無しで高精度な測定ができ、検査に
かかる時間も大幅に短縮することができます
12ツースクラッチ
歯が噛み合うことで動力の伝達・遮断をする。
小型ながら大きな許容伝達力を保つには、歯の3Ｄ形状の管理が重要。
推奨商品
スタンダードＣＮＣ画像測定機
クイックビジョン シリーズ
（ＱＶ ＡＰＥＸ） PFF
PFFを使えば、従来の画像測定に加え、3D形状解析が
可能。
内外径の測定と 歯の3D形状の解析が1台で。少ない段取
りで様々な測定要求に対応することができ、測定効率の
向上と測定エリアの省スペース化に貢献します。
8
Page10
13 防振ゴム
性能発揮する為、内外径、平面度は正しい取付が求められるが、
立体構造のため画像測定だけでは検査が困難。
推奨商品
タッチトリガープローブ搭載ＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ ＴＰ）
画像・タッチプローブの複合測定。
円筒度、同軸度、回転軸に対する面の振れまで、
段取り替え無しで高精度な測定ができ可能です。
14プッシュリベット
指定の締結力を保つため、各寸法の管理が重要だが、
多品種少量生産のため、検査効率が悪い。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
ワンクリックでパターンサーチに登録したワークを自
動認識し測定を実行。
少ない動作で画面内の複数個のワークを一括で測定。位
置決めも不要で、検査効率が大幅に向上します。
9
Page11
15ケーブルクランプ
挿入部の形状は、組立時の取付性、
ケーブルの保持性の確保を図るために重要。
推奨商品
タッチトリガープローブ搭載ＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ ＴＰ）
32Ⅹ24mmの広い視野と深い焦点深度で、
視野内の寸法を一括測定。
ワンクリック実行を用いて複数のパーツを一括自動測定
により、測定の効率化が図れます。
16ＩＣパッケージ
基板へ最適な実装を実現するにはピンの位置、寸法の精度が重要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ＱＩ）
32Ⅹ24mmの広い視野と深い焦点深度で、
視野内の寸法を一括測定。
ピン脚のサイズ、位置の一括測定が可能です。またワンク
リック実行で複数のパーツを一括自動測定で、測定の効
率化が図れます。
10
Page12
17ＣＭＯＳイメージセンサー
リードフレームの幅、位置はシステムの性能を保つ上で高精度な寸法管理が必要。
小型化・高密度化が進み、タクトタイム短縮が課題。
推奨商品
ノンストップＣＮＣ画像測定機
クイックビジョン ストリームシリーズ
（ＱＶ ＳＴＲＥＡＭ）
QV Streamのノンストップ、高速測定。
測定箇所が多いリードフレームも短時間で、且つ高精度
に測定可能で、測定の高速・効率化を実現します。
18ヒートシンク
フィンの長さ、幅、形状の管理は、
所定の放熱量を確保するために重要。
推奨商品
タッチトリガープローブ搭載ＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ ＴＰ）
画像測定機で高速、高精度位置測定。タッチプローブ
による任意高さにおける断面形状評価。
フィンの高さ、幅だけでなく、任意高さにおける断面形状
評価、一台で段取り替えすることなく自動測定が可能で、
測定効率の向上が図れます。
11
Page13
19ディーゼルパーティキュレートフィルター
粒子の捕集機能を発揮させるため、
外径、壁面厚さ開口部面積の管理が必要。
推奨商品
スタンダードＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ APEX）
画 像 測 定 機 による高 速 、高 精 度 測 定 。
画 像 A F による高 精 度 高さ測 定 。
画像オートフォーカスはセラミックのような多孔質物質で
も精度よくフォーカスでき、多数の開口部寸法の測定も短
時間で行えるため、効率化が図れます。
20歯車
歯の形状、位置度、圧力角、ピッチ円直径、同軸度など
様々な項目を管理しなければならない。
推奨商品
スタンダードＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ APEX）
+ FORMTRACEPAK-AP
歯車の輪郭を取得するオートトレースツール。取得し
た点群をFORMTRACEPAK-APで解析。
一台の画像測定機で歯車の諸元を網羅することができ、
測定エリアの省スペース化、測定の効率化、信頼性の向上
が可能です。
12
Page14
21スクロール式コンプレッサー
螺旋の形状がポンプの吐出性能を左右する。
推奨商品
スタンダードＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ APEX）
+ FORMTRACEPAK-AP
オートトレースツール機能を使用し螺旋の輪郭を
取得。取得した点群をFORMTRACEPAK-APで解析。
解析ソフトで輪郭照合を行うことで、複雑な形状でも簡単
に合否判定ができ、測定の効率化が図れます。
22サーミスタ
正しく温度を測定する為に電極の形状が重要
推奨商品
非接触変位センサ搭載ＣＮＣ画像測定機
クイックビジョンハイブリッド シリーズ
（QV HYBRID TYPE4）
微細な形状でも拡大して正確に測定。非接触セン
サーにより微細な段差を高精度に測定。
微細な電極に要求される項目を一台でシームレスかつ
高精度に測定でき、測定の信頼性が向上するだけでな
く、測定時間の短縮も図れます
13
Page15
23ＡＴバルブボディ
油圧制御の性能を大きく左右する為、設計値に対する断面の輪郭、
形状、平面度の評価が必要。
推奨商品
非接触変位センサ搭載ＣＮＣ画像測定機
クイックビジョンハイブリッド シリーズ
（QV HYBRID TYPE4）
オートトレ ースツー ルによる自動 輪 郭 形 状 取 得 、
解 析ソフトによる設 計 値との 照 合 機 能 。
バルブボディのような複雑な形状でも簡単にスキャンルー
トを作成し、非接触変位センサーで形状倣い、接合面の平
面度を高精度にかつ効率よく測定することで品質の安定・
向上に貢献します。
24ハブスペーサ
スペーサとタイヤの位置がずれないよう、
はめあい公差の評価が製品性能を左右する。
推奨商品
スタンダードＣＮＣ画像測定機
クイックビジョン シリーズ（ＱＶ APEX）
画像測定機ならではの高速、高精度測定。
内外径、長穴形状やPCD、角度などが簡単に精度よく測
定でき、測定の効率化が図れるため、生産性・品質向上に
つながります。
14
Page16
25ＣＶＴのエレメント
サドル部の角度、ネックの形状、接触の基準面等で
CVTの動力伝達性能・ノイズ量を左右するため、形状評価が必要。
推奨商品
非接触変位センサ搭載ＣＮＣ画像測定機
クイックビジョンハイブリッド シリーズ
（QV HYBRID TYPE4）
オートトレースツールで輪郭形状を取得→解析ソ
フトで簡単に設計値と照合。非接触変位センサー
による微細形状測定が可能。
一台でエレメントの外形から微細な角度、段差形状など
を高精度・高効率で測定でき、性能の向上・安定に貢献
します。
26カーナビゲーションフレーム
フレームの内外径、穴位置、プリントパターンが外観品質に
影響を与えるため評価が必要。
推奨商品
スタンダードＣＮＣ画像測定機
クイックビジョン シリーズ
（ＱＶ Ａｃｔｉｖｅ）
樹脂等の柔らかいワークでも変形なく、また観察性能
の高いメガピクセルカラーカメラとズーム光学系の
組み合わせで印刷ズレ等の評価も可能。
寸法測定から外観検査まで一台でこなせ、省スペース。
カラー画像でのレポート作成で外観を気にする部品の
検査にも有効です。
15
Page17
27スパークプラグ
電極の形状は放電、着火性能、セラミック部分の形状は絶縁性能、
金属部分は熱価に影響が出るため、測定機による寸法管理が必要で
様々な個所の測定が必要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ ＱＩ）
非接触測定で狭く測定しにくい個所も簡単に測定
できます。また、プリセットを生かした、高速高精度
円筒測定を行うことが可能。
電極の形状、隙間測定から、絶縁体の外形、波型の測定
まで一台で様々な測定に対応でき、測定個所ごとに複数
の測定機を購入する必要がなくなります。
28バルブコア
ホイールについているバルブの部品の一つで、
入れやすくかつ空気を漏らさないために、段差部分の寸法測定が必要。
推奨商品
二次元カラー画像測定機
クイックイメージ シリーズ（ ＱＩ）
広い視野と深い焦点深度で、
視野内の寸法を一括測定。
パッキンやボディーの内外径、形状はワンクリック実行で
簡単、かつ高精度に測定。測定の効率化、治具作成の簡素
化によるコストダウンと測定工数の削減が可能です。
16
Page18
Mitutoyo Corporation
20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi,
Kanagawa 213-8533, Japan
T +81 (0) 44 813-8230
F +81 (0) 44 813-8231
http://www.mitutoyo.co.jp
