Page1

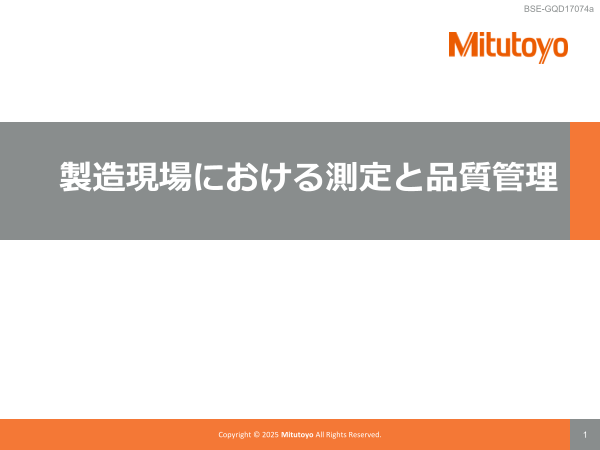

スライド 1: 製造現場における測定と品質管理
BSE-GQD17074a
製造現場における測定と品質管理
Copyright © 2025 Mitutoyo All Rights Reserved. 1
Page2

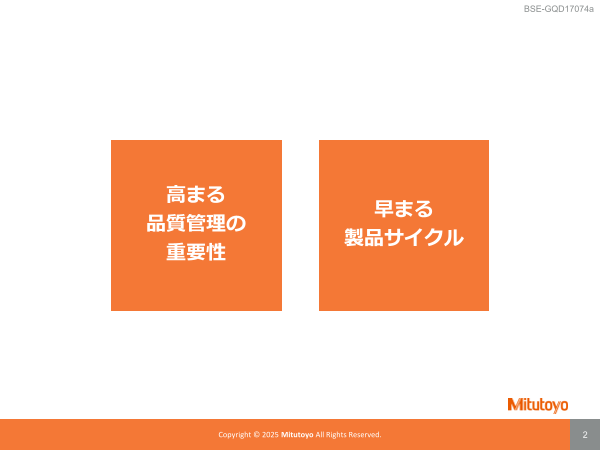

スライド 2
BSE-GQD17074a
高まる
早まる
品質管理の
製品サイクル
重要性
Copyright © 2025 Mitutoyo All Rights Reserved. 2
Page3

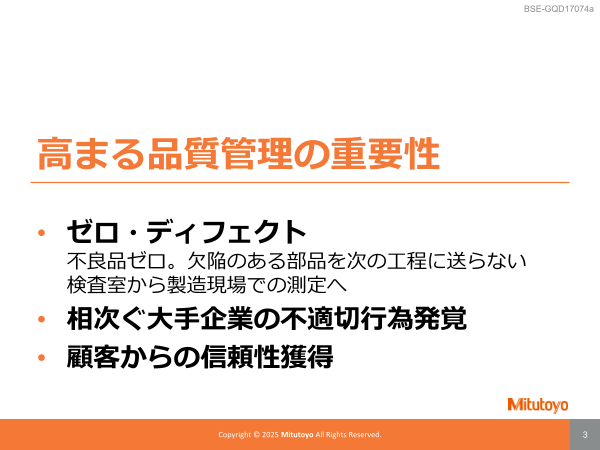

スライド 3: 高まる品質管理の重要性
BSE-GQD17074a
高まる品質管理の重要性
• ゼロ・ディフェクト
不良品ゼロ。欠陥のある部品を次の工程に送らない
検査室から製造現場での測定へ
• 相次ぐ大手企業の不適切行為発覚
• 顧客からの信頼性獲得
Copyright © 2025 Mitutoyo All Rights Reserved. 3
Page4
スライド 4: 測定は検査室から製造工程へ
BSE-GQD17074a
測定は検査室から製造工程へ
製造工程段階での「不良品の発見」割合
80%
不良品発見のピークを移すことで
不良品かかるコストも低減
企画 開発 生産計画 製造 検査 顧客
開発工程 製造工程 社外
Copyright © 2025 Mitutoyo All Rights Reserved. 4
Page5
スライド 5: 製造工程で求められる測定機器
BSE-GQD17074a
製造工程で求められる測定機器
過酷な
全数検査
設置環境
測定効率向上（速度向上） 耐環境性（温度・粉じん）
Copyright © 2025 Mitutoyo All Rights Reserved. 5
Page6
スライド 6
BSE-GQD17074a
MACH-V9106 MACH-3A 653
インライン対応CNC三次元測定機
生産ラインの製品ごとのゲージコストを削減
MACHシリーズ
MACH Ko-ga-me
Copyright © 2025 Mitutoyo All Rights Reserved. 6
Page7
スライド 7: 測定タクトタイムを徹底的に短縮
BSE-GQD17074a
測定タクトタイムを徹底的に短縮
圧倒的なスピード!!
MACH-3A MACH-V 一般的な
門型三次元測定機
最大駆動速度
【mm/s】 1212 866 519■
最大測定速度
【mm/s】 30 20 8■
最大駆動加速度
【m/s2】 11.8 8.4 2.3■
測定時間
【mm/s】 24.3 28.5 57.6■
測定項目：位置度（４箇所）, 内径（５個所）, 穴間ピッチ（３箇所）
* 測定時間は測定条件により異なります。
Copyright © 2025 Mitutoyo All Rights Reserved. 7
Page8
スライド 8: 幅広い温度環境下で精度保証
BSE-GQD17074a
幅広い温度環境下で精度保証
MACH-3A ５~40℃
MACH-V ５~35℃
一般的な
門型三次元測定機 18~22℃
Copyright © 2025 Mitutoyo All Rights Reserved. 8
Page9
スライド 9: リアルタイム温度補正機能
BSE-GQD17074a
リアルタイム温度補正機能
ワーク温度補正の効果 補正無し 補正有り ワーク温度
40.0 40.0
35.0 ワーク温度 35.0
30.0 30.0
誤
差 25.0 25.0 温
値 度
20.0 20.0
補正無し
15.0 15.0
10.0 10.0
5.0 補正有り 5.0
0.0 0.0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
サイクル（約4分/1サイクル）
Copyright © 2025 Mitutoyo All Rights Reserved. 9
（μm）
（℃）
Page10
スライド 10: 防塵性能向上
BSE-GQD17074a
防塵性能向上
制御装置、測定用PCを内蔵
メンテナンスしやすい構造とエア不使用に
よるトラブル要因を削減
優れた耐久力を実現
Copyright © 2025 Mitutoyo All Rights Reserved. 10
Page11
スライド 11: ワークの搬入出ルートの自由度向上
BSE-GQD17074a
ワークの搬入出ルートの自由度向上
測定エリアを前後左右にオープン
MACH-V MACH-3A 一般的な門型三次元測定機
Copyright © 2025 Mitutoyo All Rights Reserved. 11
Page12
スライド 12: フレキシブルCNC測定ヘッド
BSE-GQD17074a
フレキシブルCNC測定ヘッド
ミニマムスペースで
高精度・高速測定
●スタンドアローンで使用 ●親亀・子亀方式で使用 ●工作機械オンマシンで使用
Copyright © 2025 Mitutoyo All Rights Reserved. 12
Page13
スライド 13: 弊社での稼働例
BSE-GQD17074a
弊社での稼働例
●夜間連続運転により加工機の稼働率向上
●ワークハンドリングの負担（傷付きやすい材料）を軽減
●生産状況や運用状況に応じて、測定項目を自由に変更
●省人化
Copyright © 2025 Mitutoyo All Rights Reserved. 13
Page14
スライド 14: 「品質の見える化」を実現
BSE-GQD17074a
「品質の見える化」を実現
計測データネットワークシステム
MeasurLink
Copyright © 2025 Mitutoyo All Rights Reserved. 14
Page15
スライド 15: 品質管理データコントロール
BSE-GQD17074a
品質管理データコントロール
従来 一元管理・全体最適
設 計 品質管理
統 括 部
工場Ａ 工場Ａ 工場Ｃ
設 計 門品質管理
設 計 品質管理 設 計 品質管理
工場Ｂ
工場Ｂ 工場Ｃ
Copyright © 2025 Mitutoyo All Rights Reserved. 15
Page16
スライド 16: 品質管理データに関する現状の課題
BSE-GQD17074a
品質管理データに関する現状の課題
• 各所に散在するデータ
• 有効活用できていない
データ
• 統計の計算知識がない
• 表計算ソフトで管理
• 問題点は担当者に確認
Copyright © 2025 Mitutoyo All Rights Reserved. 16
Page17
スライド 17: データをネットワーク接続し品質管理・分析
BSE-GQD17074a
データをネットワーク接続し品質管理・分析
Measuring
Tool
NETWOR SQL Server
K
Copyright © 2025 Mitutoyo All Rights Reserved. 17
Page18
スライド 18
BSE-GQD17074a
LAN
管 理 者 製 造 現 場 検 査 室
Copyright © 2025 Mitutoyo All Rights Reserved. 18
Page19
スライド 19: 異常を早期発見・効果的な不良発生防止
BSE-GQD17074a
異常を早期発見・効果的な不良発生防止
【イメージ】
不良発生
不 良 品 ●
● USL
前兆発見/対策 ● 予防管理
● UCL
●
● ● 加工データの動きから
● 将来的に不良発生する
● ●
● ● 可能性を早期発見
合格品 ● ● CL
●
管理図アラーム項目に
よる異常発見
LCL ・管理はずれ、連、傾向など
LSL
不 良 品 過去 現在 将来
Copyright © 2025 Mitutoyo All Rights Reserved. 19
Page20
スライド 20: 早まる製品サイクル
BSE-GQD17074a
早まる製品サイクル
• 早まる市場環境の変化
• 開発期間の短縮
• コンカレントエンジニアリング
Copyright © 2025 Mitutoyo All Rights Reserved. 20
