表面粗さに関する　ISO/JISの動向

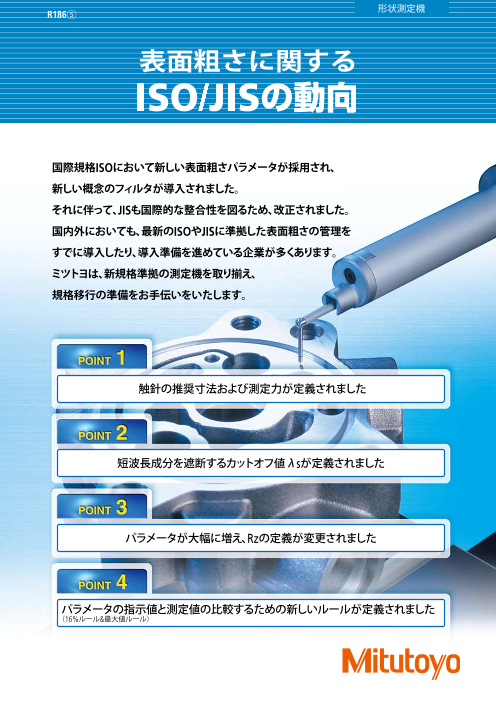

形状測定機 R186⑤ 表面粗さに関する 国際規格ISOにおいて新しい表面粗さパラメータが採用され、 新しい概念のフィルタが導入されました。 それに伴って、JISも国際的な整合性を図るため、改正されました。 国内外においても、最新のISOやJISに準拠した表面粗さの管理を すでに導入したり、導入準備を進めている企業が多くあります。 ミツトヨは、新規格準拠の測定機を取り揃え、 規格移行の準備をお手伝いをいたします。 触針の推奨寸法および測定力が定義されました 短波長成分を遮断するカットオフ値λsが定義されました パラメータが大幅に増え、Rzの定義が変更されました パラメータの指示値と測定値の比較するための新しいルールが定義されました （16%ルール&最大値ルール）

JIS B0651で定義される触針先端形状と測定力 JIS B0651:1976 JIS B0651:1996 JIS B0651:2001 端部の形状 円すい形 又は 四角すい 円すい形 円すい形 先 60° ° 60 又は 又は 90° 60° 又は ° 90 90° 特に指示がない限り60°を使用 先端半径（µm） 測定力（mN） 先端半径（µm） 測定力（mN） 先端半径（µm） 測定力（mN） 触針先端半径と測定力 2 0.7 2 0.7 2 5 4 5 4 5 0.75 10 16 10 16 10 備考 ̶ 先端半径10µmは特に必要な場合のみ 触針先端半径とカットオフ値λc、 λsの関係を定義 JIS B0601で定義される断面曲線と粗さ曲線 JIS B0601:1982 JIS B0601:1994 JIS B0601:2013 断面曲線 フィルタなし フィルタなし λsフィルタ 粗さ曲線 2CR λcフィルタ 位相補償（ガウシアンフィルタ） λcフィルタ 位相補償（ガウシアンフィルタ） λsーλcフィルタ JIS B0601で定義されるパラメータ 規格 JIS B0601:1982 JIS B0601:1994 JIS B0601:2013 評価曲線 断面曲線 粗さ曲線 うねり曲線 断面曲線 粗さ曲線 うねり曲線 断面曲線 粗さ曲線 うねり曲線 最大山高さ ̶ ̶ ̶ ̶ ̶ ̶ Pp Rp Wp 最大谷深さ ̶ ̶ ̶ ̶ ̶ ̶ Pv Rv Wv 最大高さ Rmax ̶ ̶ ̶ Ry ̶ Pz Rz Wz 要素の平均高さ ̶ ̶ ̶ ̶ ̶ ̶ Pc Rc Wc 最大断面高さ ̶ ̶ ̶ ̶ ̶ ̶ Pt Rt Wt 算術平均高さ ̶ Ra ̶ ̶ Ra ̶ Pa Ra Wa 二乗平均平方根高さ ̶ ̶ ̶ ̶ ̶ ̶ Pq Rq Wq スキューネス ̶ ̶ ̶ ̶ ̶ ̶ Psk Rsk Wsk クルトシス ̶ ̶ ̶ ̶ ̶ ̶ Pku Rku Wku 平均長さ ̶ ̶ ̶ ̶ Sm ̶ PSm RSm WSm 二乗平均平方根傾斜 ̶ ̶ ̶ ̶ ̶ ̶ PΔq RΔq WΔq 負荷長さ率 ̶ ̶ ̶ ̶ tp ̶ Pm（r c） Rm（r c） Wm（r c） 切断レベル差 ̶ ̶ ̶ ̶ ̶ ̶ Pδc Rδc Wδc 相対負荷長さ率 ̶ ̶ ̶ ̶ ̶ ̶ Pmr Rmr Wmr 十点平均粗さ Rz ̶ ̶ ̶ Rz ̶ ̶ RzJIS ̶ 局部山頂の平均間隔 ̶ ̶ ̶ ̶ S ̶ ̶ ̶ ̶ ピークカウント数 ̶ ̶ ̶ ̶ ̶ ̶ PPc RPc WPc ※1982年、1994年の規格では、記号Rzは｢十点平均粗さ｣を指示するために使われていましたが、2013年規格では最大高さを指示するために使用されます。 　2013年規格では「十点平均粗さ」を指示する記号はRzJISと付属書に記載されていますが、ISOには記載はありません。 ※2013年規格では輪郭曲線要素に基づくピークカウント数が新たに定義されました。 ●お問い合せは、下記最寄りの営業所までお申し付けください。 本社　川崎市高津区坂戸1-20-1 〒213-8533 ホームページアドレス http://www.mitutoyo.co.jp 仙台営業所(022)231-6881 宇都宮営業所(028)660-6240 伊勢崎営業所(0270)21-5471 川崎営業所(044)813-1611 厚木営業所(046)226-1020 諏訪営業所(0266)53-6414 浜松営業所(053)464-1451 安城営業所(0566)98-7070 名古屋営業所(052)741-0382 金沢営業所(076)222-1160 大阪営業所(06)6613-8801 京滋営業所(077)569-4171 岡山営業所(086)242-5625 広島営業所(082)427-1161 福岡営業所(092)411-2911 特機営業1課・2課 (044)813-8236 最寄りの営業所をご確認いただけます。 カスタマーサポートセンタ(050)3786-3214 http://www.mitutoyo.co.jp/corporate/network/domestic/list.html#sale お求めは当店で̶ 弊社商品は外国為替及び外国貿易法に基づ き、日本政府の輸出許可の取得を必要とする 場合があります。製品の輸出や技術情報を非 居住者に提供する場合は最寄りの営業所へ ●外観・仕様などは商品改良のために、一部変更することがありますのでご了承ください。 ご相談ください。 ●本カタログに掲載されている内容は2017年3月現在のものです。 029 1703(5)E (CH)P127
