CNC 真円度・円筒形状測定機　 ROUNDTRACER EXTREME

CNC 真円度・円筒形状測定機 形 状 ROUNDTRACER EXTREME 形測 状定 測機 定 機 Catalog No.15032(3)

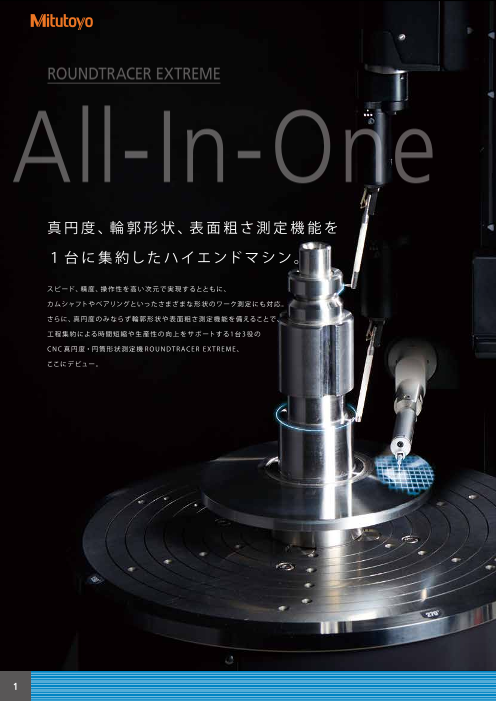

ROUNDTRACER EXTREME All-In-One 真 円 度 、輪 郭 形 状 、表 面 粗 さ 測 定 機 能 を １ 台 に 集 約し た ハ イ エ ンド マ シ ン 。 ス ピ ード、精 度 、操 作 性 を 高 い 次 元 で 実 現 するとともに 、 カ ムシャフトや ベアリングといった さまざまな 形 状 のワーク測 定 にも対 応 。 さらに 、真 円 度 の み ならず 輪 郭 形 状 や 表 面 粗 さ測 定 機 能 を 備えることで 、 工 程 集 約 による時 間 短 縮 や 生 産 性 の 向 上 を サ ポ ートする1 台 3 役 の C N C 真 円 度・円 筒 形 状 測 定 機 R O U N D T R A C E R E X T R E M E 、 ここに デ ビュー 。 1

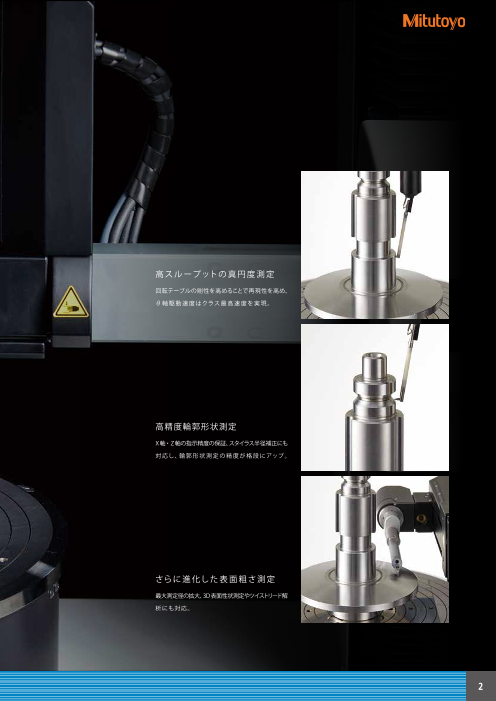

高ス ル ープットの 真 円 度 測 定 回転テーブルの剛性を高めることで再現性を高め、 θ 軸 駆 動 速 度 はクラス 最 高 速 度 を 実 現 。 高精度輪郭形状測定 X軸・Z軸の指示精度の保証、スタイラス半径補正にも 対 応し、輪 郭 形 状 測 定 の 精 度 が 格 段 にアップ 。 さらに 進 化した 表 面 粗 さ測 定 最大測定径の拡大、3D表面性状測定やツイストリード解 析 にも対 応。 2

1 測 定 の 自 由 度 向 上 新開発の電動スライド軸、検出器・ 検 出 器 ホ ル ダ に よりワ ー ク の 干渉回避、連続自動測定を可能に 電 動スライド軸、スタイラス角 度（0°、1 0°）の 変 更 ができる検 出 器・ 検出器ホルダを新たに開発。ワークの干渉を回避して測定が可能になります。 電 動スライド軸 検 出 器 肉 厚ワークの 内 面 測 定 を 容 易 に 小 穴と外 面 の 連 続 測 定 が 可 能 ３段階の電動スライド軸を搭載したことで、従来スタイラス交換で対応した肉厚 スタイラス角度を０°と10°の２段階に変更でき、小穴と外面の組み合わせ測定 のワークでも干渉を回避しながら容易に内面測定ができます。さらに、内面測定 の場合でも、ワークの干渉を回避して、連続測定することが可能です。さらにス と上面測定を組み合わせた直角度、振れなどの連続自動測定が可能です。 タイラスの角度を変更しながら繰り返し測定する場合も、変更したスタイラスの 先端位置をROUNDPAKで自動認識するので、常に同じワークの位置で測定 することが で きます 。 3

2 駆 動 速 度 の 向 上 測定のスループットが格段に向上 位 置 決 め 時 間 を 大 幅 に 短 縮 X 軸・Z 軸 駆 動 速 度 および θ 軸 駆 動 速 度 は 、クラス 最 高 速 度 を 実 現 。従 来よりも位 置 決 め 時 間 を 大 幅 に 短 縮 。さらに 回 転 測定の際は、回転テーブルの0°位置を気にすることなくデータを取得 で きるように なり、ス ル ープットが 格 段 に 向 上しました 。 X 軸・Z 軸 駆 動 速 度 θ 軸 駆 動 速 度 最 大 1 0 0 m m / s e c のクラス最 高 速 度を実 現。位置決め精度も向上し、従来よりも位置決 め 時 間 を 大 幅 に 短 縮 で きます 。 最大30rpm のクラス最高速度を実現。回転 測定の際に0°を待たない測定データ取得が可 能となり、スループットは従来に比べ約40%も 短縮（当社比）と性能が格段に向上しました。 4

3 繰り返し 性 ／ 再 現 性 の 向 上 求心テーブル部の新構造の採用で 再 現 性 の 高 い 測 定 を 実 現 求 心 テ ーブ ル 部 の 新 構 造 の 採 用 により、 測 定 中 のワーク姿 勢 の 変 化 を 低 減 。X 軸と Z 軸 の 位 置 決 め 精 度 が 向 上したことにより、測 定 の 再 現 性 が 従 来 機 に 比 べ 大 幅 に 高まりました 。 テーブル内部構造 求心テーブルのすべての案内を転 がり案内に見直すことで、ワークの 姿 勢 変 化 を 低 減 。 Z 軸スライダ内部構造 Z 軸部にすべりとエアベアリングのハイブ リッド案内を採用。振動に強く、姿勢変化 の 少 な いスライダ を 実 現 。 基準半球の真円度の11回繰り返し測定結果 テーパワークの測 定の繰り返し性 Roundness<Round_1> : 0.016 µm 基準半球 検出器 90° テーパワーク 0.050 0.040 断面 2 0.030 断面 1 2 mm 0.020 0.010 心出しチャック 0.000 -0.010 180° 0° 真円度測定 -0.020 -0.030 -0.040 回転速度 6 rpm -0.050 求心部 測定点数 14400 point 1 2 3 4 5 6 7 8 9 10 11 測定回数 11 times Number of times 演算方法 LSCI RTX σ = 0.003 deg フィルター 2CRPC75 カットオフ 50 UPR 270° x500000(0.02 µm/cm) ※本測定データは参考値であり、測定機の精度等を保証するものではありません。 5 Taper angle deviation [deg]

4 付 加 測 定 機 能 の 充 実 ユ ー ザ ー 視 点 で の 機 能 性 を 追 求 使 い 勝 手 の 良 さと新 規 性 の 両 立 を 図った デ ザ インを 実 現 。 操 作 性 に 配 慮したリモ ートボックス のフォル ム。 操 作 画 面 の 視 認 性 向 上 、測 定 者 専 用 画 面 の 設 定 を 可 能 に するなど、 ユ ー ザ ー 視 点 で の 使 い や すさを 追 求しています 。 リモ ートボックス 駆動スピードをリアルタイムに制御できるオーバーライドボリューム、パートプ ログラム作成をアシストするパートプログラムキーを搭載するなど、優れた操作 性 を 実 現しています 。 外面測定姿勢キー スライド上位置 測定姿勢キー 検出器交換キー 回転測定要素キー 直動測定要素キー オートセットキー 付 加 測 定 機 能 輪 郭 測 定 粗 さ測 定 ツ イストリード 解 析 X 軸・Z 軸の指示精度の保証およびスタイラス X 軸・Z 軸による直動粗さ、θ軸による回転粗さ θ軸の位置決め精度向上により、シール性 半径補正にも対応し、輪郭測定の精度を向上して において駆動ノイズが Rzで０.1μ m を下回り、 の評価に用いるツイストリード解析が可能 動画も併せて います 。 高 精 度 表 面 粗 さ測 定 が 可 能 で す 。 で す 。 ご覧ください。 6

R O U N D P A K 真 円 度・円 筒 形 状 の み ならず 、平 面 度・平 行 度 など多 種 多 様 な パラメータを 標 準 装 備 。 パートプログラムの実行のみ可能な測定者専用画面 測定対象物がなくてもパートプログラムを作成できる X軸、Z軸の移動可能範囲を設定でき、誤操作などによ （ランオンリー測 定 画 面）への切 替が可 能です。 オフラインティーチング機能を備え、3Dワークビュー るワークへの衝突を防止できます。測定機コントロール ウインドウで測定動作を仮想実行することができます。 画面にソフトウェアリミット情報バーを表示し、移動可能 衝 突の危 険 性を警 告 表 示することも可 能です。 範 囲 が 一目でわ かります。 測定ワークの傷やゴミなどにより、測定データ上に異 解析結果、図形の表示位置・大きさなどを設定し、 常なデータが存在すると解析結果に影響します。マウ お客様オリジナルフォーマットの測定結果報告書を ス操作で不要なデータを削除できます。また、しきい 作 成 することが で きます 。 値設定から自動的に異常点を削除する機能も搭載して います 。 F O R M T R A C E P A K - A P 輪 郭 形 状 解 析 、表 面 粗 さ解 析 および 検 査 成 績 書 作 成まで を 標 準 機 能としてサ ポ ートします 。 輪 郭 形 状 解 析 表 面 粗 さ解 析 レ イアウト 解析の基本要素となるコマンドは点（10種類）、線 ISO、JIS、ANSI、VDA などの規格に準拠した表面粗 輪郭形状、表面粗さ、真円度の測定結果や測定図形な （６種類）、円（６種類）と多種にわたり、要素を組み合わ さの解析が行えます。パラメータ計算だけでなく、豊富 どを一枚の紙面にレイアウトすることが簡単操作で行え せた角度、ピッチ、距離など豊富な計算コマンドや輪郭 なグラフ解析機能を備えており、傾斜やR面などの形状 ます。また、保存されたファイルを指定しての貼付が可 照合機能、設計値生成機能を標準装備しています。 除去（補正）機能、データ削除機能なども充実しています。 能となり、複数ファイルからの結果の貼付も容易です。 7

M C u b e M a p 多 彩 なグラフィック技 術 により、解 析した 表 面 性 状 および 輪 郭 形 状 の デ ータをイメージ 化します 。 豊 富 な デ ータ操 作 機 能 3 D パラメータ解 析 ツ イストリード 解 析 グラフィカルなビューで測定対象物を3D 化、任意の 最新の ISO25178 3D 表面性状パラメータ規格に シャフトのシール性評価に用いられるツイストリード解 位 置で 切 断し断 面を抜き出 すことも可 能です。 対応。Sa、Sqといった高さ方向だけでなく空間、複 析 に 対 応しています 。 合、機能と関連する解析結果を自由にレイアウトした、 グラフィカルなレポートを簡 単に作 成できます。 M e a s u r L i n k 「 品 質 の 見える化 」で 不 良 品 発 生 を 抑 制 測定結果からさまざまな統計演算処理を行うことができます。また、リアル タイムに管理図を表示することで、将来的に発生する可能性のある不良（刃 具の摩耗や破損等）を早期に発見することができます。さらに、本プログラ ムを端末として、上位ネットワーク環境への接続による集中管理等のシステ ム 構 築 も可 能 で す 。 各種測定機 リアルタイムでの 精度・品質の 上位システム 測定データ収集・分析 向上 （お客様がお持ちのシステム） データの 見える化 F O R M E i o 測 定 機 の 外 部 制 御 機 能 を 追 加 するオプ ションソフトウェア。 遠 隔 で の 状 態 監 視と制 御 を 可 能 に P L C（プ ログラマブ ル・ロジック・コントローラー）から R S - 2 3 2 C / L A N 通 信 により、測 定 機 の 状 態 監 視と測 定 機 の 制 御 を 行うことがで きます。 【各種機器とのリンク】 【各種機器】 ROUNDPAK ロボット・コンベヤなど 搬送 重たいものでもスピーディーに FORMEio ピックアップ、搬送します。 安全 ライトカーテン・シグナルタワーなど 異常 RS-232C/LAN 対策 危険・ を察知すると コントロール ラインを止めて安全を保ちます。 制御 PLC※ ビジョンカメラ・センサなど 外部リンクしている 認識 カメラによる画像認識やセンサで 各種機器をプログラム OK 品とNG品を判別します。 制御します。 ※ Programmable Logic Controller 8 ＝

さま ざ ま な ワ ー クを アプリケ ー ション 例 効 率 よく高 精 度 測 定 R O U N D T R A C E R E X T R E M E には、さまざまなワーク カ ム シ ャ フト の測定に対応できるアプリケーションを備えています。例え ば電動スライド軸による肉厚ワークの内径と上面の連続測定 や、小穴の内面と外面の連続測定の際にスタイラスの先端 位置を自動認識するなど、効率のよい高精度測定を実現して います 。 カムシャフトは吸排気バルブの開閉を制御し、エンジンの燃焼効率向上の ため高精度測定が求められます。カム形状や表面粗さ、真円度といった複数 の測定機を使い段取り替えを行っていた測定を、1台で効率的に行えます。 ツ ー ル ホ ル ダ ツールホルダは工作機械の主軸と対になるため、テーパ部は高精度測定が求 められます。新開発の求心部とZ 軸スライダによる高精度な位置決めによ り、再 現 性 の 高 い 測 定 が 可 能 に なります 。 9

ベ ア リン グ C V T プ ー リ ー ベアリングの表面粗さは摩擦係数に直接影響するため、高精度測定が求めら CVTプーリーは自動車の無段階変速機の構成部品であり、燃費よく、なめ れます。ROUNDTRACER EXTREME は真円度だけでなく、高精度な らかな走りに貢献します。テーパ部の表面粗さや軸部の円筒度、輪郭形状と 表 面 粗 さ測 定 も1 台 で 効 率よく行えます 。 いった複数の測定機を使い段取り替えを行っていた測定を、1台で効率的に 行えます 。 モ ー タ ー コ ア ス プ ラ イ ン 形 状 モーター組み立ての基盤となるモーターコアは、高い加工精度が要求されま 検出器測定範囲を超えるスプライン形状も、回転X軸追従測定機能により全 す。ROUNDTRACER EXTREME ならワークセッティングから複数個所 周 測 定 評 価 が 可 能 ※で す 。 の 直 動 輪 郭 形 状 測 定 を、高 精 度 か つ 効 率よく行えます 。 ※ 輪 郭 用 測 定 子 による追 従 角 度 制 限 が あります 。 10

真 円 度 用 測 定 子 標準測定子 パーツNo. 12AAV342 切欠き用測定子 パーツNo. 12AAV387 先端形状 S ø1.6 mm 先端形状 S ø3.0 mm 先端材質 超硬合金 先端材質 超硬合金 内径測定範囲 内径 ø7 mm 以上 内径測定範囲 内径 ø8 mm 以上 深さ50 mm 以下 深さ50 mm 以下 備考 標準付属品 深溝用 A 測定子 パーツNo. 12AAV388 深溝用 B 測定子 パーツNo. 12AAV389 先端形状 SR0.25 mm 先端形状 SR0.25 mm 先端材質 サファイア 先端材質 サファイア 内径測定範囲 内径 ø14 mm 以上 内径測定範囲 内径 ø15 mm 以上 深さ50 mm 以下 深さ50 mm 以下 カッターマーク除去用測定子 パーツNo. 12AAV390 小穴用測定子（ø 0.8） パーツNo. 12AAV391 先端形状 R15 mm 先端形状 S ø0.8 mm 先端材質 超硬合金 先端材質 超硬合金 内径測定範囲 内径 ø15 mm 以上 内径測定範囲 内径 ø1.5 mm 以上 深さ50 mm 以下 深さ10 mm 以下 備考 縦姿勢 内径 ø8 mm 以上 深さ50 mm 以下 小穴用測定子（ø 1.6） パーツNo. 12AAV392 極小穴用測定子（ø 0.5） パーツNo. 12AAV393 先端形状 S ø1.6 mm 先端形状 S ø0.5 mm 先端材質 超硬合金 先端材質 超硬合金 内径測定範囲 内径 ø3 mm 以上 内径測定範囲 内径 ø1 mm 以上 深さ38 mm 以下 深さ2.5 mm 以下 内径 ø8 mm 以上 内径 ø8 mm 以上 深さ50 mm 以下 深さ50 mm 以下 ø 1.6ボール測定子 パーツNo. 12AAV394 ディスク形測定子 パーツNo. 12AAV395 先端形状 S ø1.6 mm 先端形状 R0.25 mm 先端材質 超硬合金 先端材質 超硬合金 内径測定範囲 内径 ø3 mm 以上 内径測定範囲 内径 ø14 mm 以上 深さ18 mm 以下 深さ50 mm 以下 内径 ø8 mm 以上 深さ50 mm 以下 平面用測定子 パーツNo. 12AAV396 2倍測定子 パーツNo. 12AAV397 先端形状 R1.0 mm 先端形状 S ø1.6 mm 先端材質 超硬合金 先端材質 超硬合金 内径測定範囲 ― 内径測定範囲 内径 ø7 mm 以上 深さ130 mm 以下 備考 横姿勢（上下面測定のみ） 備考 縦姿勢 2倍切欠き用測定子 パーツNo. 12AAV398 2倍深溝用測定子 パーツNo. 12AAV399 先端形状 S ø3.0 mm 先端形状 SR0.25 mm 先端材質 超硬合金 先端材質 サファイア 内径測定範囲 内径 ø8 mm 以上 内径測定範囲 内径 ø12 mm 以上 深さ130 mm 以下 深さ130 mm 以下 備考 縦姿勢 備考 縦姿勢 2倍カッターマーク除去用測定子 パーツNo. 12AAV400 3倍測定子 パーツNo. 12AAV401 先端形状 R15 mm 先端形状 S ø1.6 mm 先端材質 超硬合金 先端材質 超硬合金 内径測定範囲 内径 ø13 mm 以上 内径測定範囲 内径 ø7 mm 以上 深さ130 mm 以下 深さ210 mm 以下 備考 縦姿勢 備考 縦姿勢 3倍深溝用測定子 パーツNo. 12AAV402 M2スタイラスシャンク パーツNo. 12AAV403 先端形状 SR0.25 mm 先端形状 ― 先端材質 サファイア 先端材質 ― 内径測定範囲 内径 ø12 mm 以上 内径測定範囲 ― 深さ210 mm 以下 備考 三次元測定機用スタイ 備考 縦姿勢 ラス取付可 11

真 円 度 用 測 定 子 M2スタイラスシャンク（溝用） パーツNo. 12AAV404 2倍 M2スタイラスシャンク（溝用） パーツNo. 12AAV405 先端形状 ― 先端形状 ― 先端材質 ― 先端材質 ― 内径測定範囲 ― 内径測定範囲 ― 備考 三次元測定機用スタイ 備考 三次元測定機用スタイ ラス取付可 ラス取付可 輪郭用測定子（円錐30°H5.5） パーツNo. 12AAV406 先端形状 SR0.025 mm 先端材質 超硬合金 内径測定範囲 ― 真 円 度 用 測 定 子 の 中 の M 2スタイラスシャンクを 用 いると、三 次 元 測 定 機 用スタイラス が 使え ます 。 三 次 元 測 定 機 用 ス タ イ ラ ス ※1 超硬 コードNo. 06ABN752 コードNo. 06ABN753 超硬 品名 MS2-0.5R3 品名 MS2-0.7R4 先端部材質 ルビー 先端部材質 ルビー M2X0.4 3 Sø0.5 M2X0.4 4 Sø0.7 10 質量 : 0.3 g 10 質量 : 0.3 g コードNo. 06ABN754 ステンレス ステンレス コードNo. 06ABN758 品名 MS2-1R4.5 品名 MS2-1.5R4.5 先端部材質 ルビー 先端部材質 ルビー M2X0.4 4.5 Sø1 M2X0.4 4.5 Sø1.5 10 質量 : 0.3 g 10 質量 : 0.3 g ステンレス コードNo. 06ABN761 コードNo. 06ABN769 品名 MS2-2R6 ステンレス 品名 MS2-3R7.5 先端部材質 ルビー 先端部材質 ルビー M2X0.4 6 Sø2 7.5 Sø3 M2X0.4 10 10 質量 : 0.4 g 質量 : 0.3 g コードNo. 06ABN774 コードNo. 06ABN780 ステンレス ステンレス 品名 MS2-4R10 品名 MS2-5R10 先端部材質 ルビー 先端部材質 ルビー M2X0.4 10 Sø4 M2X0.4 10 Sø5 質量 : 0.4 g 質量 : 0.7 g コードNo. 06ABN786 ステンレス コードNo. 06ABN788 ステンレス 品名 MS2-6R10 品名 MS2-8R11 先端部材質 ルビー 先端部材質 ルビー M2X0.4 10 Sø6 M2X0.4 11 Sø8 質量 : 0.9 g 質量 : 1.5 g ※1：N o . 1 2 A A V 4 0 4（M 2スタイラスシャンク（溝 用））もしくは、N o . 1 2 A A V 4 0 5（2 倍 M 2スタイラスシャンク（溝 用））が 別 途、必 要 になります。 12 ø3 ø3 ø3 ø3 ø3 ø2.5 ø1.5 ø1 ø0.7 ø0.3 ø3 ø3 ø3 ø3 ø3 ø2.5 ø2.5 ø1.5 ø0.7 ø0.5

粗 さ 検 出 器 ア ダ プ タ パーツ No.12AAU418 R O U N D T R A C E R E X T R E M E に 本 製 品 を 用 いることで 粗 さ検 出 器（ N O . 1 7 8 - 3 9 6 - 2 、1 7 8 - 3 9 7 - 2 ）を 取り付 けることが で きます 。 表 面 粗 さ 測 定 用 ｜ 検 出 器 11.5 10 60 14 コードNo. 測定力 3.1 178-396-2 0.75 mN ’97ISO、 ’01JIS 準拠の検出器 φ7 4 スキッドレス ノーズピーズ 検出器 178-397-2 4 mN 従来規格や一般的に使用されている検出器 （12AAB355） 表 面 粗 さ 測 定 用 ｜ ス タ イ ラ ス 標準スタイラス 12AAE882（1 μm） 深溝用（10 mm） 44.7 44.7 12AAC735（2 μm） 12AAE924（1 μm）※1 0.9 37.7 0.9 37.7 A 12AAB409（5 μm）※1 A 12AAC731（2 μm） 12AAB421（10 μm）※1 12AAB403（5 μm）※1 （　）：先端半径 識別色※2 識別色※2 12AAB415（10 μm）※1 φ1.2 12AAE883（250 μm）※3 φ1.2 A部詳細 A部詳細 60° （　）：先端半径 60° 小穴用 0.6 12AAC732（2 μm） 歯面用 12AAB339（2 μm） 44.4 0.6 37.7 12AAB404（5 μm）※1 43.8 12AAB410（5 μm） 15 12AAB416（10 μm）※1 識別色※2 37.7 12AAB422（10 μm） φ0.6 （　）：先端半径 （　）：先端半径 60° A A部詳細 A 識別色※2 A部詳細 6 φ 0° 1.2 （S＝5/1） 極小穴用 12AAC733（2 μm） 転がり円うねり用※3 12AAB338（φ1.588） 0.4 44.2 12AAB405（5 μm）※1 37.7 44.7 8.9 12AAB417（10 μm）※1 0.9 37.7 φ0.3 （　）：先端半径 60° Ball φ1.588 A 識別色※2 A部詳細 φ1.2 （S＝5/1） 超小穴用 12AAC734（2 μm） ナイフエッジ用 12AAC738（2 μm） 0.4 44.2 12AAB406（5 μm）※1 44.7 12AAB411（5 μm）※1 37.7 0.9 37.7 8.9 12AAB418（10 μm）※1 識別色※2 A 12AAB423（10 μm）※1 φ0.3 （　）：先端半径 （　）：先端半径 60° φ1.2 A部詳細 識別色※2 A 60° （S＝5/1） A部詳細 極細穴形状用※3 12AAJ662（φ0.5 mm） 穴底円すいスタイラス 12AAE899（2 μm） 44.3 12AAE915（5 μm）※1 φ0.5超硬球 0.5 37.7 （　）：先端半径 8.5 A部詳細 A 37.7 43.8 ※1： 先端角度90° 　 ※2： 先端半径 1 μm 2 μm 5 μm 10 μm 250 μm 識別色 白 黒 色無し 黄 切欠き、色 共に無し ※3：校正用として、段差標準片（No.178-611、オプション）が別途必要 ※ご注文により特殊測定子を製作いたします。対応可能な仕様等につきましては、弊社最寄りの営業所へお問い合わせください。 13 0.8 1.6 φ 1.2 1 0.4 1.3 4 3.6 φ0.3 3.1 7.6 0.8 1.2 3.4 5.2 1.6 φ2.4 φ0.6 φ0.6 2.5 φ1.2 2.5 φ2.4 2.4 φ2.4 φ2.4 φ2.4 φ14 φ8 7.4 6.2 7.6 5.2 7.6 14.2 5 7.6 6.4 13 φ2.4 φ2.4 φ2.4 φ2.4 φ2.4 60° φ1

三 爪 チ ャック（ ハンド ル 固 定 ） コード No.211-014 心 出 し チ ャック（ロ ーレットリング 固 定 ）コ ードNo.211-032 クランクシャフトやピンシャフトなどの 小物部品の測定で、操作性が良くロー ような長軸部品を測定する場合、ハンド レットリングで容易に固定できます。 ルで確実に固定することができます。 ● 把持範囲： ● 把持範囲： 内爪での外径 ø1～ ø36 mm 内爪での外径 ø2～ ø35 mm 内爪での内径 ø16～ ø69 mm 内爪での内径 ø25～ ø68 mm 外爪での外径 ø25～ ø79 mm 外爪での外径 ø35～ ø78 mm ● 外観寸法（D × H）：ø118×41 mm ● 外観寸法（D×H）：ø157×70.6 mm ● 質量：1.2 kg ● 質量：3.8 kg マ イ ク ロ チ ャック コード No.211-031 倍 率 校 正 器 コード No.211-045 心 出しチャックで は 保 持できな い 検出器の感度調整を行う校 ø1 mm以下の極小径の部品を固定で 正器です。マイクロメータ きます 。 ヘッドの送りで基準面を極 ● 把持範囲：外径 ø0.2～ ø1.5 mm 微小な量だけ上下させ、検 ● 外観寸法（D×H）：ø107×48.5 mm 出器のキャリブレーションを ● 質量：0.6 kg 行 います 。 ● 最大校正範囲：400 μm ● 目量：0.2 μ m ● 外観寸法（W × D × H）： 23（5 max）×185×70 mm ● 質量：4 kg 円 筒 ス コ ヤ パーツ No.350850 倍 率 校 正 キ ット コ ードNo.997090 薄 物 用 台 コード No.356038 ● 真直度：1 μ m ● 円筒度：2 μ m ● 外観寸法（D×H）：ø70×250 mm ● 質量：7.5 kg サ イド テ ー ブ ル パーツ No.12AAV541 本体と共通デザインのサイドテーブル には、本体付属のコントローラ、PC、前 面給排紙タイプのプリンタを格納でき ます 。 14
