小型表面粗さ測定機 サーフテスト SJ-220

小型表面粗さ測定機 形 サーフテスト SJ-220 状 測 定 機 Catalog No.15036(2)

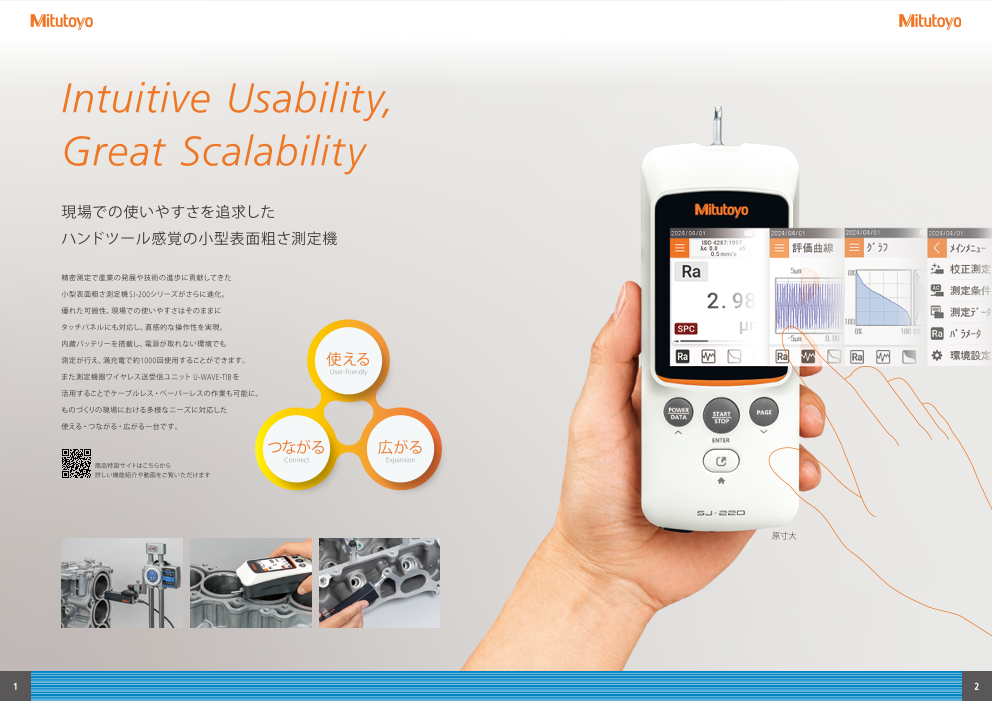

Intuitive Usability, Great Scalability 現場での使いやすさを追求した ハンドツール感覚の小型表面粗さ測定機 精密測定で産業の発展や技術の進歩に貢献してきた 小型表面粗さ測定機 SJ-200シリーズがさらに進化。 優れた可搬性、現場での使いやすさはそのままに タッチパネルにも対応し、直感的な操作性を実現。 内蔵バッテリーを搭載し、電源が取れない環境でも 測定が行え、満充電で約1000回使用することができます。 使える また測定機器ワイヤレス送受信ユニット User-friendly U-WAVE-TIBを 活用することでケーブルレス・ペーパーレスの作業も可能に。 ものづくりの現場における多様なニーズに対応した 使える・つながる・広がる一台です。 つながる 広がる Connect Expansion 商品特設サイトはこちらから 詳しい機能紹介や動画をご覧いただけます 原寸大 1 2

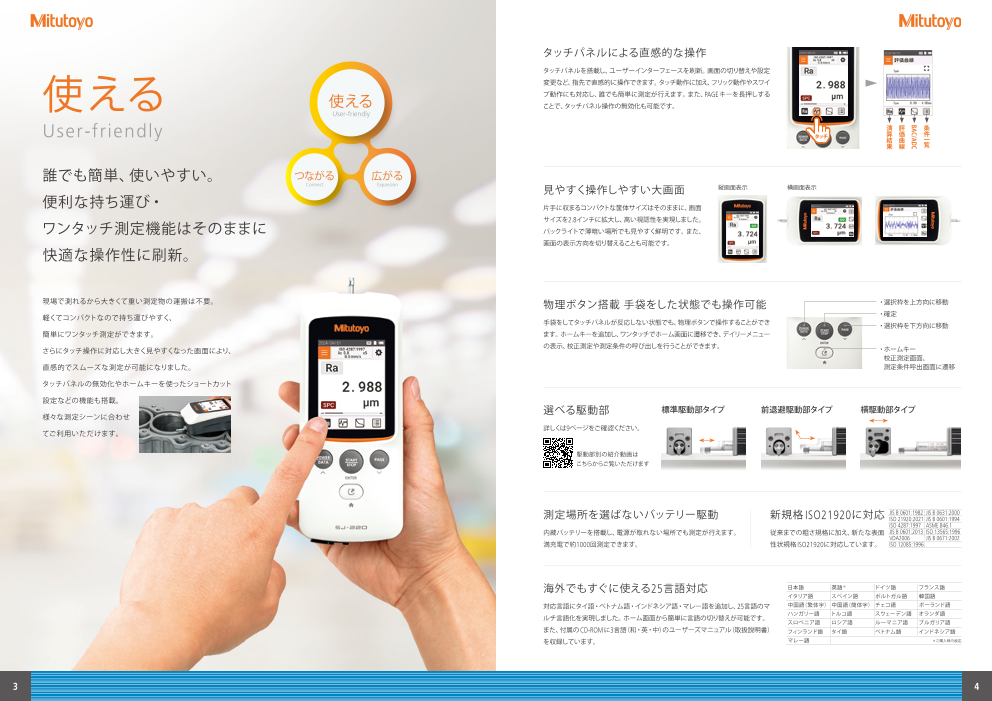

タッチパネルによる直感的な操作 タッチパネルを搭載し、ユーザーインターフェースを刷新。画面の切り替えや設定 使える 変更など、指先で直感的に操作できます。タッチ動作に加え、フリック動作やスワイ 使える プ動作にも対応し、誰でも簡単に測定が行えます。また、PAGEキーを長押しする ことで、タッチパネル操作の無効化も可能です。 User-friendly User-fr iendly 演 評 条 タッチ 算 価 件 結 曲 一 果 線 覧 誰でも簡単、使いやすい。 つながる 広がる Connect Expansion 見やすく操作しやすい大画面 縦画面表示 横画面表示 便利な持ち運び・ 片手に収まるコンパクトな筐体サイズはそのままに、画面 サイズを2.8インチに拡大し、高い視認性を実現しました。 ワンタッチ測定機能はそのままに バックライトで薄暗い場所でも見やすく鮮明です。また、 画面の表示方向を切り替えることも可能です。 快適な操作性に刷新。 現場で測れるから大きくて重い測定物の運搬は不要。 物理ボタン搭載 手袋をした状態でも操作可能 ・選択枠を上方向に移動 軽くてコンパクトなので持ち運びやすく、 ・確定 手袋をしてタッチパネルが反応しない状態でも、物理ボタンで操作することができ ・ 選択枠を下方向に移動 簡単にワンタッチ測定ができます。 ます。ホームキーを追加し、ワンタッチでホーム画面に遷移でき、デイリーメニュー さらにタッチ操作に対応し大きく見やすくなった画面により、 の表示、校正測定や測定条件の呼び出しを行うことができます。 ・ ホームキー 校正測定画面、 直感的でスムーズな測定が可能になりました。 測定条件呼出画面に遷移 タッチパネルの無効化やホームキーを使ったショートカット 設定などの機能も搭載。 選べる駆動部 標準駆動部タイプ 前退避駆動部タイプ 横駆動部タイプ 様々な測定シーンに合わせ 詳しくは9ページをご確認ください。てご利用いただけます。 駆動部別の紹介動画は こちらからご覧いただけます 測定場所を選ばないバッテリー駆動 新規格 ISO21920に対応 JIS B 0601:1982 JIS B 0631:2000 ISO 21920:2021 JIS B 0601:1994 ISO 4287:1997 ASME B46.1 内蔵バッテリーを搭載し、電源が取れない場所でも測定が行えます。 従来までの粗さ規格に加え、新たな表面 JIS B 0601:2013 ISO 13565:1996 VDA2006 JIS B 0671:2002 満充電で約1000回測定できます。 性状規格 ISO21920に対応しています。 ISO 12085:1996 海外でもすぐに使える25言語対応 日本語 英語＊ ドイツ語 フランス語 イタリア語 スペイン語 ポルトガル語 韓国語 対応言語にタイ語・ベトナム語・インドネシア語・マレー語を追加し、25言語のマ 中国語（繁体字） 中国語（簡体字） チェコ語 ポーランド語 ルチ言語化を実現しました。ホーム画面から簡単に言語の切り替えが可能です。 ハンガリー語 トルコ語 スウェーデン語 オランダ語 スロベニア語 ロシア語 ルーマニア語 ブルガリア語 また、付属のCD-ROMに3言語（和・英・中）のユーザーズマニュアル（取扱説明書） フィンランド語 タイ語 ベトナム語 インドネシア語 を収録しています。 マレー語 ＊ご購入時の設定 3 4 BAC/ADC

測定効率アップ！ 測定結果の表示、測定条件の設定、双方向通信も可能に！ 「測定機器ワイヤレス送受信ユニット U-WAVE-TIB」 つながる オプションの測定機器ワイヤレス送受信ユニットを取り付けることで、 専用アプリ※をインストールした端末（PCやスマートフォン）とBluetooth®による無線通信が可能です。 端末側では測定結果の受信に加え、測定条件設定や測定開始が送信でき、ケーブルレスで測定作業が行えます。 ※「SJ-App」（スマートフォン用 Android 12以降）、「SJ-Communication-Tool」（PC用 Windows 10/11）：詳しくは7-8ページをご確認ください。 Connect 測定機器ワイヤレス 送受信ユニット つなげて、便利。 （Bluetooth® 5.0） 測定データを高速送信。 双方向通信 通信機能を大幅に強化。 （BLE通信） U-WAVE-TIBを取り付けた状態 使える User-friendly オプションとして、Bluetooth®通信を可能にする USB通信によるデータの送受信が可能 「測定機器ワイヤレス送受信ユニット U-WAVE-TIB」を用意。 SJ-220とPCをUSBケーブルで接続し、専用アプリ「SJ-Communication-Tool」をインストールすることで双方向通信が行えます。 つながる 広がる ケーブルを接続することなく、双方向通信が可能になりました。 PC側で測定条件の設定を行うなど、測定業務の効率化が可能です。 Expansion ※USBコネクタは充電ポートを兼ねています。 Connect スマートフォンや PCと接続することで、 多様な入出力ポートを 測定業務のさらなる効率化を実現します。 標準装備 もちろん、これまで通りUSB通信や RS-232C通信も可能。 現場に合わせて通信環境を構築できます。 双方向通信 （USB通信） こちらから動画をご覧いただけます デジマチックインターフェース対応 デジマチック接続ケーブルを使用して、オプションのデジマチックミニプロセッサと接続することで、測定結果のSPC出力が可能です。 自動デジマチック出力機能※も備えています。 ※ SJシリーズでは1つの粗さパラメータの結果のみ出力が可能です。 デジマチックミニプロセッサ 接続ケーブル（1m） USBインプットツールダイレクト DP-1VA LOGGER No.06AGL011 USB-ITN-SF No.264-505 標準価格：6,660円 No.06AGQ001F 標準価格：46,000円 接続ケーブル（ 標準価格：17,800円2m） No.06AGL021 標準価格：7,140円 5 6

測定作業の効率を高める専用アプリ「SJ-App」 SJ-220との通信を可能にする専用アプリには、業務効率を高める各種機能を搭載しています。 広がる 端末側でのデータ管理や検査成績書の作成、CSVファイル・PDFファイルへのエクスポートも可能です。 携帯アイコン表示 起動画面 演算結果 検査成績書 アプリ スマートフォン専用アプリ 無償 Expansion 「SJ-App」 提供 ミツトヨのホームページよりダウンロード可能です。 ■ ダウンロード先URL https://www.mitutoyo.co.jp/downloads/software-drivers/SJ-App/ スマートフォンなどと連携し、 Android 12以降、Bluetooth® 5.0対応、Androidのみ対応 機能を拡張。 ※イメージ PCと連携してより便利に！高機能なフリーソフト「SJ-Communication-Tool」 使える User-friendly SJ-220から各種データ（測定条件、パラメ－タ設定、演算結果、測定データ）を読み込み、PC上で検査成績書の作成や編集が行える無料のソフトウェア を用意しています。レポート作成時間の大幅な短縮が可能です。 動作確認環境 ソフトウェア ■OS：Windows 10（64bit）、Windows 11（64bit） ※ Windowsは、マイクロソフト社の商品です。 ※ 接続にはUSB2.0ケーブルまたは、測定機器ワイヤレス送受 PC連携用ソフトウェア 無償 つながる 信ユニット（Bluetooth®）が必要です。 Connect 広がる 「SJ-Communication-Tool」 提供 Expansion ミツトヨのホームページよりダウンロード可能です。 ■ ダウンロード先URL https://www.mitutoyo.co.jp/downloads/software-drivers/SJ-Communication-Tool/ Windows 10/11、Bluetooth® 5.0対応、Windowsのみ対応 遠隔からの操作や 測定結果の活用範囲を拡大する専用アプリ QRコードの活用 Ｑ Ｒ コ ー 「SJ-App」「SJ-Communication-Tool」を提供。 検査成績書にQRコードを表示し、以下のようなデータ管理に活用することができます。 ド ・測定データとの紐づけ 表 オプションの 示 ・保存している測定データの呼び出し 例 「測定機器ワイヤレス送受信ユニット U-WAVE-TIB」を 装着することで、 スマートフォンなどと連携を行うことができ、 高度な解析をサポートする「FORMTRACEPAK-AP」 機能性の拡張や効率的な測定をサポートします。 SJ-220の測定データを評価型表面粗さ・輪郭測定機用の解析プログラム「FORMTRACEPAK-AP」に読み込ませる ことで、より高度な解析が可能です。 専用アプリはミツトヨのホームページから 無償でダウンロードいただけます。 品質の見える化を実現「MeasurLink」 「MeasurLink」を活用することで、ネットワークにつながった計測機器のデータをリアルタイムに収集・一元管理。 統計的な処理を行い、品質の見える化を実現します。 こちらから動画をご覧いただけます 7 8

駆動部タイプ別 機能紹介 オプション 従来機の検出器と駆動部を使用することができます。 簡単に検出器の交換が可能です。 （検出器の種類について詳しくは14ページをご確認ください） 駆動部別の紹介動画は 平面用ノーズピース 円筒用ノーズピース 支持足セット こちらからご覧いただけます 平面用ノーズピース 平面用ノーズピース 円筒用ノーズピース 円筒用ノーズピース 支持足セット No.12AAA217 No.12AAA217 No.12AAA218 No.12AAA218 No.12AAA216 標準駆動部タイプ 検出器側 測定長さ 16ｍｍ No.12AAA217 No.12AAA218 No.12AAA216 標準価格：10,400円 標準価格：10,400円 標準価格：10,400円 ・ SJ-220、SJ-210、SJ-310の検出器及び演算表示部との ※ 横駆動部タイプでの使用は不可 ※ 横駆動部タイプでの使用は不可 ※ 横駆動部タイプの検出器側での使用は不可 接続が可能。 ・ベストセラーの標準駆動部タイプ Vアダプタ 接点アダプタ 継足ロッド（50 mm） 7.7 mm 注） 延長可能は1本のみです。 継足ロッド50 mm No.12AAA210 72 mm 前退避駆動部タイプ 測定長さ 16ｍｍ 退避量 1ｍｍ No.12AAE644 No.12AAE643 No.12AAA210 標準価格：16,200円 標準価格：15,000円 標準価格：15,000円 ※横駆動部タイプは標準付属品 ※横駆動部タイプは標準付属品 ※横駆動部タイプでの使用は不可 ・ 検出器を予め上方に退避させることで、 ※横駆動部タイプ専用 ※横駆動部タイプ専用 ワークに接触させずセッティングが可能 ・ 冶具組み付けや、自動測定装置の組み込みを行う ときの検出器へのダメージ回避につながります 平面用アダプタ ハイトゲージ用アダプタ スタンド用アダプタ 注）スクライバ取付寸法9×9 mmのハイトゲージ専用 平面用アダプタ スタンド用 No.12AAA219 アダプタ ハイトゲージ用アダプタ No.12AAA222 横駆動部タイプ 測定長さ 5.6ｍｍ No.12AAA219 No.12AAA222 No.12AAA221 標準価格：3,470円 標準価格：6,930円 （取り付け部の軸径：ø8 mm） ※横駆動部タイプでの使用は不可 標準価格：3,470円 ・ 検出器を横方向に移動させることで、 クランクシャフト部などの軸方向の粗さ測定が可能 ・ ワイヤ放電加工面など 粗さ標準片W 延長ケーブル（1 m） 狭い箇所の測定に適しています 表示：Ra＝約 3 µm、 注）延長可能は1本のみです。 約0.4 µm No.178-604 No.12BAA303 No.12AAA220 標準価格：25,400円 標準価格：4,970円 （取り付け部の軸径：ø9.5 mm） ※ Ra=約0.4 µmはスタイラス先端チェックにのみ使用可能です。 ※演算表示部と駆動部の接続用 標準価格：3,470円 フットスイッチ RS-232C通信ケーブル USBインプットツールダイレクト USB-ITN-SF ハイトゲージとの組み合わせ例 ハイトゲージと組み合わせて使用することで多彩な測定が可能になります。 No.12AAJ088 No.12AAY688 No.06AGQ001F 標準価格：13,900円 標準価格：16,800円 標準価格：17,800円 こちらから動画を デジマチック 接続ケーブル（1m） メモリカード ご覧いただけます ミニプロセッサ No.06AGL011 DP-1VA LOGGER 標準価格：6,660円 No.12AAY917 接続ケーブル（2m） 標準価格：7,800円 No.264-505 ※ SDカードへの変換アダプタ付きmicroSDカード No.06AGL021 標準価格： ※ 弊社オプション品以外の市販メモリカードをご使用 46,000円 標準価格：7,140円 された場合、正常に認識されない場合がございます。 9 10

仕様 対応規格とパラメータ 標準駆動部タイプ 前退避駆動部タイプ 横駆動部タイプ 粗さ規格 評価曲線 パラメータ 符号 SJ-220 SJ-220 SJ-220 SJ-220 SJ-220 SJ-220 （0.75 mNタイプ） （4 mNタイプ） （0.75 mNタイプ） （4 mNタイプ） （0.75 mNタイプ） （4 mNタイプ） P Rz、Rmax JIS B 0601:1982 コードNo. 178-741-11 178-742-11 178-743-11 178-744-11 178-745-11 178-746-11 R Ra 駆動長さ ※1 17.5 mm 5.6 mm JIS B 0601:1994 R Ra、Rz、Ry、Pc、Sm、S、mr(c) 測定範囲 検出部 範囲 360 µm（-200 µm ～ +160 µm） P Pa、Pq、Pz、Pp、Pv、Pt、Psk、Pku、Pc、PSm、PzJIS、PΔ q、Pmr、Pmr(c)、Pδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 レンジ /分解能 AUTO/測定範囲によるオートレンジ、360 µm/3.5 nm、100 µm/0.9 nm、25 µm/0.2 nm JIS B 0601:2013 トレーシングスピード 測定時：0.25 mm/s、0.5 mm/s、0.75 mm/s、1 mm/s　リターン時： R Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、RzJIS、RΔ q、Rmr、Rmr(c)、Rδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、1 mm/s A2 測定力 0.75 mN 4 mN 0.75 mN 4 mN 0.75 mN 4 mN JIS B 0671:2002 DF Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、RzJIS、RΔ q、Rmr、Rmr(c)、Rδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 スタイラス先端形状 半径 2 µm 5 µm 2 µm 5 µm 2 µm 5 µm JIS B 0631:2000 R-Motif R、Rx、AR 角度 60° 90° 60° 90° 60° 90° P Pa、Pq、Pz、Pp、Pv、Pt、Psk、Pku、Pc、PPc、PSm、Pz1max、PΔ q、Pmr、Pmr(c)、Pδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 スキッド圧 400 mN以下 ISO 4287:1997 対応規格 JIS B 0601:1982、JIS B 0601:1994、JIS B 0601:2013、JIS B 0671:2002、JIS B 0631:2000、 R Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、RPc、Rc、RSm、Rz1max、RΔ q、Rmr、Rmr(c)、Rδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 ISO 4287:1997、ISO 13565:1996、ISO 12085:1996、ISO 21920:2021、ASME B46.1、VDA2006 ISO 13565-1：1996 ISO 13565-2：1996 DF Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RPc、RSm、Rz1max、RΔ q、Rmr、Rmr(c)、Rδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 評価曲線 断面曲線 (P)、粗さ曲線 (R)、DF曲線、粗さモチーフ曲線 パラメータ 12ページ参照 ISO 12085:1996 R-Motif R、Rx、AR デジタルフィルタ 2CR75 / PC75 / Gauss ※3 ASME B46.1:2009 R Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、RPc、RSm、Rmax、RΔ a、RΔ q、tp、Htp、Rpm カットオフ値 λ c 0.08、0.25、0.8、2.5、8 mm 0.08、0.25、0.8、2.5 mm λ s ※2 2.5/NON、2.5/NON、2.5/NON、8/NON、8/25/NON（µm） 2.5/NON、2.5/NON、2.5/NON、8/NON（µm） P Pa、Pq、Pz、Pp、Pv、Pt、Psk、Pku、Pc、PSm、Pmax、PΔ q、Pmr、Pmr(c)、Pδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 基準長さ 0.08、0.25、0.8、2.5、8 mm 0.08、0.25、0.8、2.5 mm VDA2006 R Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、Rmax、RΔ q、Rmr、Rmr(c)、Rδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 区間数 ×1, ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, ×1, ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, ×1, ×2, ×3, ×4, ×5, ×6, ×7, ×8, ×9, ×10, DF Ra、Rq、Rz、Rp、Rv、Rt、Rsk、Rku、Rc、RSm、Rmax、RΔ q、Rmr、Rmr(c)、Rδ c、Rk、Rpk、Rvk、Mr1、Mr2、A1、A2 任意（0.1～16.0 mm：0.01 mm 間隔） 任意（0.3～16.0 mm：0.01 mm 間隔） 任意（0.1～5.6 mm：0.01 mm 間隔） バックライト付き2.8インチ320×240dot TFTカラー LCD　タッチパネル P Pa、Pq、Pz、Py、Pp、Pv、P3z、Psk、Pku、Pc、PPc、PSm、S、HSC、PzJIS、Pppi、PΔ a、PΔ q、Plr、Pmr、Pmr(c)、Pδ c、Pt、Ppm、Rk、 LCD仕様 タッチパネル機能項目：タップ、スワイプ、フリック、長押し Rpk、Rvk、Mr1、Mr2、A1、A2、Vo バックライト機能項目：調光機能（5段階調整）、エコモード（10秒間画面に触れないとバックライトオフ） R Ra、Rq、Rz、Ry、Rp、Rv、R3Z、Rsk、Rku、Rc、RPc、RSm、S、HSC、RzJIS、Rppi、RΔ a、RΔ q、Rlr、Rmr、Rmr(c)、Rδ c、Rt、Rpm、Rk、 25言語対応（日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語、韓国語、中国語（簡体、繁体）、 Free Rpk、Rvk、Mr1、Mr2、A1、A2、Vo 表示言語 チェコ語、ポーランド語、ハンガリー語、トルコ語、スウェーデン語、オランダ語、ロシア語、スロベニア語、 DF Ra、Rq、Rz、Ry、Rp、Rv、R3Z、Rsk、Rku、Rc、RPc、RSm、S、HSC、RzJIS、Rppi、RΔ a、RΔ q、Rlr、Rmr、Rmr(c)、Rδ c、Rt、Rpm、Rk、 ルーマニア語、ブルガリア語、フィンランド語、タイ語、ベトナム語、インドネシア語、マレー語） Rpk、Rvk、Mr1、Mr2、A1、A2、Vo 用途目的にあわせ1画面に表示される演算結果数や表示方向の切替えが可能。 演算結果表示 トレース表示では直近10件の同じパラメータの演算結果を表示可能。 R-Motif R、Rx、AR 縦表示：1段表示 / 3段表示 / トレース表示、横表示：1段表示 / 4段表示 / トレース表示　※横表示では左右切り替え表示可能 ISO4287.P Pa、Pq、Pz、Pp、Ppt、Pv、Pt、Pvt、Pzx(l)、Psk、Pku、Pc、Pcx、Pcq、Ppc、PSm、PSmx、PSmq、Pda、Pdq、Pdt、Pdl、Pdr 印刷機能 オプションの RS-232Cケーブル、サーマルプリンタを使用することによって、測定条件 /演算結果 /区間毎の演算結果 /測定曲線 / ISO 21920：2021 ISO4287.R Ra、Rq、Rz、Rp、Rpt、Rv、Rt、Rvt、Rzx(l)、Rsk、Rku、Rc、Rcx、Rcq、Rpc、RSm、RSmx、RSmq、Rda、Rdq、Rdt、Rdl、Rdr 負荷曲線 /振幅分布曲線を印刷することが可能（印刷倍率：横倍率×1～×1K/AUTO、縦倍率×10～×100K/AUTO） 外部入出力 USB I/（F Type-C） / Digimatic出力 / RS-232C I/F / フットスイッチ I/F / BLE I/F　※Digimatic、RS-232C、BLEは併用できません 合否判定機能 MAXルール / 16%ルール / 平均値ルール（ASME規格では平均値のみ可能。VDA規格では16%ルール選択不可） ・演算表示部に10件の測定条件と1件の測定データを保存可能 保存機能 ・microSDカード（オプション）： 測定条件500 件、測定データ10000 件、画像データ500 件、 テキストファイル（測定条件、測定データ、評価曲線、負荷曲線、振幅分布曲線） 校正 Ra校正 / 最大5 回の複数回測定による平均校正が可能 1 .データキー割付機能：デジマチックデータ出力 /測定データ保存 /外部プリンタ印刷 /画面イメージ保存 2 .スタイラスアラーム機能：測定累積距離が予め指定したしきい値を超えたことを知らせる 3 .自動保存機能：測定後に測定データを自動保存することが可能 機能 4 .再計算機能（λ cなどの測定条件に制限あり） 標準付属品 一部ご紹介 5 .評価曲線の拡大縮小表示が可能 便利機能 6 .機能制限：パスワードによる機能のアクセス制限が可能 7 .セルフタイマ：測定開始を指定時間遅らせることが可能 8 .カレンダ機能：日付、時刻の設定が可能 ハンディケース AC アダプタ 9 .音量調整機能：キー操作音を5段階及び無音に調整が可能 10.検出器の接続検知機能 No.12AAY583 No.12BAS450 11.ハードコピー機能（ビットマップの貼り付け対応） ハードキー仕様 【POWER/DATA】キー（電源ON、データ出力、長押し：電源OFF）　【START/STOP】キー（測定開始 /停止）、 ・ SJ-220本体及び付属品の保護、保管及 【PAGE】キー（ページ送り、長押し：タッチパネル無効化）　【HOME】キー（ホーム画面に戻る、デイリーメニュー呼び出し） び運搬用のケースです。 省電力機能 オートオフ機能（待機時間を10 ～600 秒の間で任意設定可能。ACアダプタ使用時にはオートオフ機能は無効となります） ・ 充電用の穴が空けてあることで、 ACアダプター（ACピン交換式・ SJ-220 USBタイプ）、入力電圧：AC100V～240V±10%（50Hz/60Hz）、 電源 出力定格：DC5.0V 2.0A、内蔵バッテリー（Ni-MH）、USB対応規格：USB2.0（Full speed）、USB充電規格：BC1.2、 本体をハンディケースに入れたまま充電 次のポートに対応：SDP「SD（P Standard Downstream Port）」、CDP「CD（P Charging Downstream Port）」、DCP「DC（P Dedicated Charging Port）」 が可能です。 蓋を閉じた 充電時間：最長4時間（充電中使用可能） 状態 内蔵バッテリー ※付属のACアダプタを使用した場合の充電時間です。PCなどにUSB接続して充電した場合は、充電の完了までに4時間以上かかる場合があります。 測定可能回数：約1000 回（満充電時） 充電開始温度：5℃～40℃※周囲温度が高温の場合は、充電が不十分になることがあります。 外形寸法 演算表示部 164.7×67.1×51.9 mm （W×D×H） 駆動部 115×23×26 mm 質量 330 g（演算表示部）、180 g（駆動部）、7.8 g（検出器） 粗さ標準片 USB2.0ケーブル 12AAY583：ハンディケース 12AAY583：ハンディケース 12BAA303：接続ケーブル No.178-601-1 No.12BAS451 12BAA303：接続ケーブル 12BAS450：ACアダプタ 12BAS450：ACアダプタ 12BAS451：USB2.0ケーブル ・ 給電、双方向通信が可能です。 12BAS451：USB2.0ケーブル 178-605：粗さ標準片 (mm) 標準付属品 178-601-1：粗さ標準片 (mm) 12BAK700：校正用台 12BAK700：校正用台 12BAS476：内蔵バッテリースイッチ操作ツール 12BAS476：内蔵バッテリースイッチ操作ツール 12AAE643：接点アダプタ 取扱説明書類 12AAE644：V形アダプタ 保証書 取扱説明書類 保証書 標準価格 285,000円 317,000円 414,000円 ※1：前走、後走含む　　※2：λ sは選択規格によっては切替不可のものがあります　　※3： ISO 16610-21 11 12

本体 外観寸法図 検出器 外観寸法図 標準検出器を取り付けた駆動部を演算表示部に格納した場合 単位：mm 標準検出器 単位：mm 歯面用検出器 単位：mm 61 60.1 16.4 スタイラス 12.6 スタイラス 60° 3.5 ф2.4 4.8 0.6 1.5 59.5 1.4 コードNo. 測定力 スタイラス形状※ 標準価格 備考 コードNo. 測定力 スタイラス形状※ 標準価格 178-296 0.75 mN 2 µmR / 60˚ 61,200円 178-388 0.75 mN 2 µmR / 60˚ 110,000円 51.9 180.8 標準及び前退避 178-390 4 mN 5 µmR / 90˚ 61,200円 駆動部タイプ用 178-398 4 mN 5 µmR / 90˚ 110,000円 最小測定穴径 51.9 180.8 穴深さ12 mm以下の場合： 178-387 0.75 mN 2 µmR / 60˚ 61,200円 横駆動部タイプ用 ※先端半径 /先端角度 ø7 mm 178-386 4 mN 5 µmR / 90˚ 61,200円 178-391 4 mN 10 µmR / 90˚ 61,200円 標準及び前退避 穴深さ12～22 mmの場合： 駆動部タイプ用 ø12 mm ※先端半径 /先端角度 小穴用検出器 単位：mm 深溝用検出器 単位：mm 60.7 61 ф 16.2 スタイラス 3.5 16.4 スタイラス 3.8 3.5 4.8 1.5 2 4.8 1.5 標準検出器を取り付けた駆動部を演算表示部から取り外した場合 単位：mm コードNo. 測定力 スタイラス形状※ 標準価格 備考 コードNo. 測定力 スタイラス形状※ 標準価格 備考 178-383 0.75 mN 2 µmR / 60˚ 69,300円 最小測定穴径 178-385 0.75 mN 2 µmR / 60˚ 69,300円 横駆動部タイプ 178-392 4 mN 5 µmR / 90˚ 69,300円 ø4.5 mm 178-394 4 mN 5 µmR / 90˚ 69,300円 での使用は不可 ※先端半径 /先端角度 ※先端半径 /先端角度 極小穴用検出器 単位：mm スタイラス先端半径識別方法 60.3 ノーズ取付ねじ（2個） ф 12.8 スタイラス 164.7 2. 黒： 4 2 µm 白： 5 µm 116646..76 1.6 黄： 10 µm 0.8 166.6 特殊仕様について コードNo. 測定力 スタイラス形状※ 標準価格 備考 特殊仕様検出器の製作もいたします。 178-384 0.75 mN 2 µmR / 60˚ 69,300円 最小測定穴径 対応可能な仕様などにつきましては、 178-393 4 mN 5 µmR / 90˚ 69,300円 ø2.8 mm 最寄りの弊社営業所へお問い合わせ ※先端半径 /先端角度 ください。 26.7 115 25.2 26.7 115.0 26.7 115 U-WAVE-T IB 外観寸法図 測定機器ワイヤレス送受信ユニット U-WAVE-TIB 単位：mm 駆動部＋検出器 単位：mm 21.5 標準駆動部＋検出器 前退避駆動部＋検25出.2 器 横駆動部＋検2.0出器23.2 No.264-628 26.7 115.0 26.7 115.0 標準価格：31,000円 ご購入いただいた国を含む無線認証を取得して いる国のみでご使用になれます。ご購入の国以 外でのご使用は、弊社最寄りの営業所までお問 い合わせください。 25.2 2.0 23.2 3.0 45.5 26.7 115.0 26.7 115.0 6.6 47 115.0 ※各駆動部タイプに対応した標準検出器付での外観寸法図です。 2.0 23.2 3.0 45.5 26.7 115.0 6.6 47 115.0 13 14 3.0 45.5 6.6 47 115.0 26 26 23 23 26.0 23.0 26.0 23.0 26.0 23.0 1 26.0 23.0 26.0 23.0 26.0 23.0 1 67.1 67.1 26.0 23.0 26.0 23.0 26.0 23.0 1 6 10.5 9.5 29.1 2.4 0.4 1.8 ф9 ф9 ф9 20 9 R4 13.6 0 0.9 0.4 10 1.8 ф9 ф9
