表面粗さ・輪郭解析プログラム FORMTRACEPAK

表面粗さ・輪郭解析プログラム FORMTRACEPAK 形 状 測 定 機 Catalog No.15018(5)

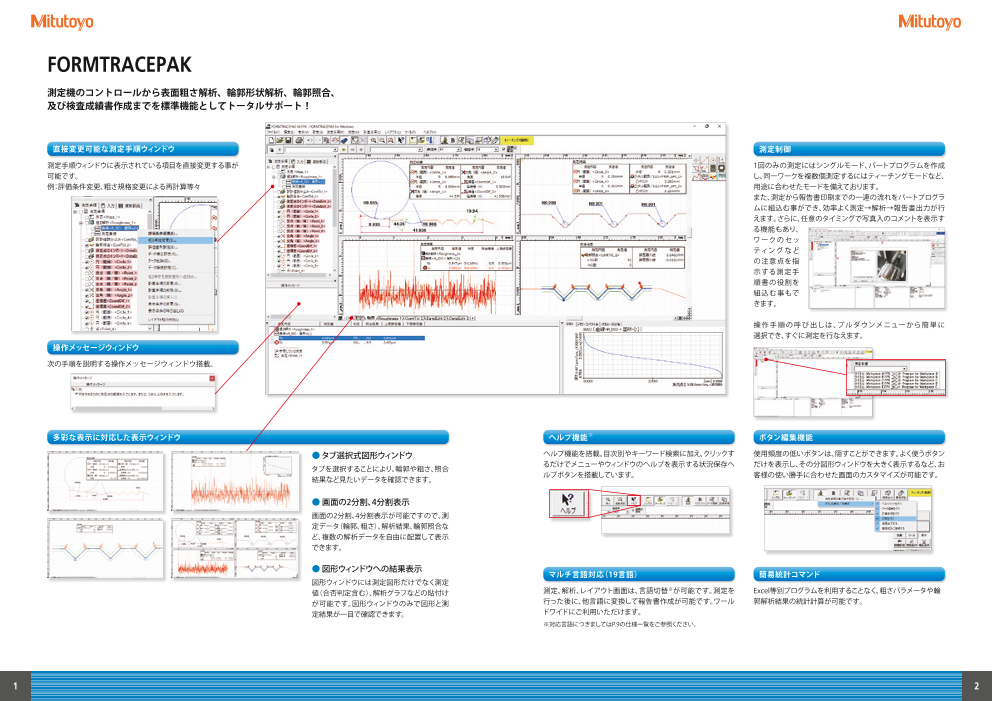

FORMTRACEPAK 測定機のコントロールから表面粗さ解析、輪郭形状解析、輪郭照合、 及び検査成績書作成までを標準機能としてトータルサポート！ 直接変更可能な測定手順ウィンドウ 測定制御 測定手順ウィンドウに表示されている項目を直接変更する事が 1回のみの測定にはシングルモード、パートプログラムを作成 可能です。 し、同一ワークを複数個測定するにはティーチングモードなど、 例：評価条件変更、粗さ規格変更による再計算等々 用途に合わせたモードを備えております。 また、測定から報告書印刷までの一連の流れをパートプログラ ムに組込む事ができ、効率よく測定→解析→報告書出力が行 えます。さらに、任意のタイミングで写真入のコメントを表示す る機能もあり、 ワ ークの セッ ティング な ど の注意点を指 示する測定手 順書の役割を 組込む事もで きます。 操 作 手 順 の 呼 び 出しは 、プ ルダウンメニュー から簡 単 に 選択でき、すぐに測定を行なえます。 操作メッセージウィンドウ 次の手順を説明する操作メッセージウィンドウ搭載。 多彩な表示に対応した表示ウィンドウ ヘルプ機能※ ボタン編集機能 ● タブ選択式図形ウィンドウ ヘルプ機能を搭載。目次別やキーワード検索に加え、クリックす 使用頻度の低いボタンは、隠すことができます。よく使うボタン タ ブを選択することにより、輪郭や粗さ、照合 るだけでメニューやウィンドウのヘルプを表示する状況保存ヘ だけを表示し、その分図形ウィンドウを大きく表示するなど、お 結果など見たいデータを確認できます。 ルプボタンを搭載しています。 客様の使い勝手に合わせた画面のカスタマイズが可能です。 ● 画面の2分割、4分割表示 画面の2分割、4分割表示が可能ですので、測 定データ（輪郭、粗さ）、解析結果、輪郭照合な ど、複数の解析データを自由に配置して表示 できます。 ● 図形ウィンドウへの結果表示 マルチ言語対応（19言語） 簡易統計コマンド 図形ウィンドウには測定図形だけでなく測定 値（合否判定含む）、解析グラフなどの貼付け 測定、解析、レイアウト画面は、言語切替※が可能です。測定を Excel等別プログラムを利用することなく、粗さパラメータや輪 が可能です。図形ウィンドウのみで図形と測 行った後に、他言語に変換して報告書作成が可能です。ワール 郭解析結果の統計計算が可能です。 定結果が一目で確認できます。 ドワイドにご利用いただけます。 ※対応言語につきましてはP.9の仕様一覧をご参照ください。 1 2

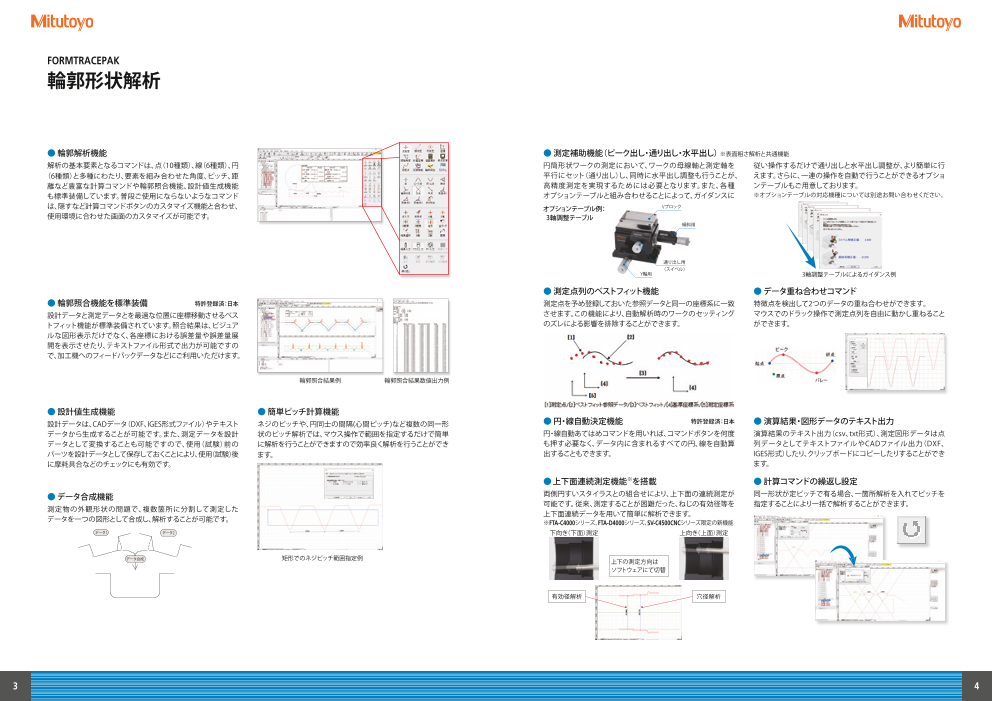

FORMTRACEPAK 輪郭形状解析 ● 輪郭解析機能 ● 測定補助機能（ピーク出し・通り出し・水平出し） ※表面粗さ解析と共通機能 解析の基本要素となるコマンドは、点（10種類）、線（6種類）、円 円 筒形状ワークの測定において、ワークの母線軸と測定軸を 従い操作するだけで通り出しと水平出し調整が、より簡単に行 （6種類）と多種にわたり、要素を組み合わせた角度、ピッチ、距 平行にセット（通り出し）し、同時に水平出し調整も行うことが、 えます。さらに、一連の操作を自動で行うことができるオプショ 離など豊富な計算コマンドや輪郭照合機能、設計値生成機能 高精度測定を実現するためには必要となります。また、各種 ンテーブルもご用意しております。 も標準装備しています。普段ご使用にならないようなコマンド オプションテーブルと組み合わせることによって、ガイダンスに ※オプションテーブルの対応機種については別途お問い合わせください。 は、隠すなど計算コマンドボタンのカスタマイズ機能と合わせ、 オプションテーブル例： Vブロック 使用環境に合わせた画面のカスタマイズが可能です。 3軸調整テーブル 傾斜用 通り出し用 （スイベル） Y軸用 3軸調整テーブルによるガイダンス例 ● 測定点列のベストフィット機能 ● データ重ね合わせコマンド ● 輪郭照合機能を標準装備 特許登録済：日本 測定点を予め登録しておいた参照データと同一の座標系に一致 特徴点を検出して2つのデータの重ね合わせができます。 設計データと測定データとを最適な位置に座標移動させるベス させます。この機能により、自動解析時のワークのセッティング マウスでのドラック操作で測定点列を自由に動かし重ねること トフィット機能が標準装備されています。照合結果は、ビジュア のズレによる影響を排除することができます。 ができます。 ルな図形表示だけでなく、各座標における誤差量や誤差量展 開を表示させたり、テキストファイル形式で出力が可能ですの で、加工機へのフィードバックデータなどにご利用いただけます。 輪郭照合結果例 輪郭照合結果数値出力例 ● 設計値生成機能 ● 簡単ピッチ計算機能 設計データは、CADデータ（DXF、IGES形式ファイル）やテキスト ネ ジのピッチや、円同士の間隔(心間ピッチ)など複数の同一形 ● 円・線自動決定機能 特許登録済：日本 ● 演算結果・図形データのテキスト出力 データから生成することが可能です。また、測定データを設計 状のピッチ解析では、マウス操作で範囲を指定するだけで簡単 円 ・線自動あてはめコマンドを用いれば、コマンドボタンを何度 演算結果のテキスト出力（csv、txt形式）、測定図形データは点 データとして変換することも可能ですので、使用（試験）前の に解析を行うことができますので効率良く解析を行うことができ も押す必要なく、データ内に含まれるすべての円、線を自動算 列データとしてテキストファイルやCADファイル出力（DXF、 パーツを設計データとして保存しておくことにより、使用（試験）後 ます。 出することもできます。 IGES形式）したり、クリップボードにコピーしたりすることができ に摩耗具合などのチェックにも有効です。 ます。 ● 上下面連続測定機能※を搭載 ● 計算コマンドの繰返し設定 ● データ合成機能 両側円すいスタイラスとの組合せにより、上下面の連続測定が 同一形状が定ピッチで有る場合、一箇所解析を入れてピッチを 可能です。従来、測定することが困難だった、ねじの有効径等を 指定することにより一括で解析することができます。 測定物の外観形状の問題で、複数箇所に分割して測定した 上下面連続データを用いて簡単に解析できます。 データを一つの図形として合成し、解析することが可能です。 ※FTA-C4000シリーズ、FTA-D4000シリーズ、SV-C4500CNCシリーズ限定の新機能 データ1 データ2 下向き（下面）測定 上向き（上面）測定 データ合成 矩形でのネジピッチ範囲指定例 上下の測定方向は ソフトウェアにて切替 有効径解析 穴径解析 3 4

FORMTRACEPAK 表面粗さ解析 ● 粗さ解析機能 ● 微細輪郭解析機能 ● 複数箇所測定機能 ● プレビュー付き解析条件変更 FORMTRACEPAKは、ISO、JIS、ANSI、VDAなどの規格に対応した 表面粗さのデータから段差や面積だけでなく輪郭解析と同様 移動量を入力するだけで簡単に複数箇所測定用のパートプロ 規格や曲線種、フィルタなど各種解析条件を簡単に変更するこ 表面粗さの解析が行なえます。 に点、線、円と多種にわたり、要素を組み合わせた角度、ピッチ、 グラムを作成することができます。 とが可能です。また、傾斜やR面、放物線などの形状除去(補正) 測定値と許容限界値との比較ルールとして16%ルール、最大値 距離など豊富な計算コマンドを標準装備しています。 においてはプレビュー機能搭載なのでその場での確認ができ ルールをご利用いただけます。また、パラメータ計算だけでは ます。 なく、豊富なグラフ解析機能を備えていますので、日常の品質 管理から、R&D部門でも幅広く活用できます。傾斜やR面などの 形状除去（補正）機能、データ削除機能なども充実しています。 補正前 補正後 ● 図面指示記号による簡単入力※ ● ISO21920パラメータへの対応 ● 複数箇所測定による解析機能 ● R面自動測定機能 ISO/JIS粗さ規格の図面指示記号に合わせて入力するだけで、 粗さ規格設定画面でISO21920を選択することで、規格で定義 規格で定められている評価長さを測定できないワークに対し 予備測定の結果から自動で R 面のピーク又はボトムを基準に 煩わしい測定条件設定が簡単入力できます。 された新パラメータ※を計算可能です。 て、複数箇所を測ったデータから、粗さパラメータの演算や 測定長さを割り振って測定することができます。 ※ISO21920を除く ※ 計算可能なパラメータにつきましてはFORMTRACEPAK 表面粗さ解析 16％ルールなどの許容限界値との比較ルールを行うことが 仕様をご確認ください。 できます。 ピーク ピーク 図示の例 　 研削 　 Ra 1.5 ⊥ － 2.5/Rzmax 6.7 入力指示の例 U”X”0.08—0.8/Rz8max 3.3 5 6

FORMTRACEPAK レイアウトプログラム 「輪郭形状」、「表面粗さ」、「真円度」を一枚に！！ 統合レイアウト ● システムレイアウト印刷 表面粗さ、輪郭形状、真円度の測定結果や測定図形などを一枚 出力する項目を選択するのみで自動で印刷物のレイアウトが の紙面にレイアウトすることが簡単操作で行えます。 できます。簡単に印刷したいという用途にご利用ください。 また、保存されたファイルを指定しての貼り付けが可能で、複数 ファイルからの結果の貼り付けが容易です。 ※ 別途、真円度・円筒形状解析プログラムROUNDPAK（対応バージョンは別途 お問合せください）が必要になります。 ● 報告書作成機能 ● WEBページとしての結果保存 測定結果 / 条件/図形、そしてコメント/ 円 / 線 / 矢印なども自由 イ ンターネットエクスプローラやMS-WORDで表示可能な、 6 にレイアウトでき「測定結果報告書」として印刷することが可能 html,mhtml形式で保存が行えますのでレイアウト編集プログ です。また、ビットマップファイルの貼り付けも可能ですので、 ラムがインストールされていないPCでも結果確認ができます。 ワーク外観画像や社名ロゴなどもレイアウトできます。 また、一度作成したレイアウトを保存し同様の測定時に再利用 することが可能です。 ● PDFファイル出力 測定結果報告書をPDF形式ファイルとして出力できます。 ● 要素情報バー ● 要素挿入バー 貼り付けた項目の属性値を表示します。 要素挿入バーに表示されている解析内容をマウスでドラック＆ 貼り付けた測定データファイルの内容確認が楽に行えます。 ドロップで、レイアウト上に貼り付けできます。また、輪郭の解 析結果において、円や、線単独の解析結果を選択して貼り付ける ことができます。 7 8

仕様 MEMO FORMTRACEPAK 輪郭形状測定・解析仕様 点 点、ピーク点、ボトム点、接点、垂線の足、交点、中点、変曲点（距離）、変曲点（角度）、変曲点（角度変化）、点の呼び出し 線 線、接線、垂線、平行線、中線、線（点、角度）、線の呼び出し 円 円、円（中心ー半径）、円（2点）、接円、接円（測定点）、円（半径/中心固定）、円の呼び出し、楕円（※2次曲線コマンドにて計算） 座標 座標差（×軸座標差、Z軸座標差、角度差、動径差）、位置判定 距離・角度 距離、段差（平均、最大、最小）、溝寸法、ピッチ（ピッチ、ピッチ［心間］）、角度、道のり 演算処理 計算座標 座標系の原点設定、座標系回転 演算集計 演算（足算、引算、掛算、割算、絶対値、平方根）、統計（平均値、最大値、最小値、標準偏差、偏差標準偏差、総和）、データ登録、データクリア 測定点編集 削除、平行移動、回転、反転、位置合わせ、分割、オフセット、理想化、フェアリング、フィルタ、測定点のスケール処理（極座標展開）、結合 拡張機能 面積、2次曲線（楕円、双曲線、方物線）、円・線自動決定コマンド（指定した範囲に含まれる複数の円・線要素を自動的に算出） 輪郭照合 輪郭照合、ベストフィット、設計値生成、設計値読込み、任意位置の結果吹き出し表示 その他機能 公差照合、寸法表示、簡易表示 計算サポート機能 計算コマンドヘルプの自動表示（ON/OFF） 測定補助機能（輪郭・粗さ共通） ビークボトム検出（手動）、ボール測定、ワーク同定機能、水平だし、直角だし、通りだし、R面自動測定機能（粗さ測定時のみ） CNC測定機能 測定パートプログラム、複数部品 統計処理 簡易統計機能 データファイル入出力 出力：テキスト、設計値、IGES, DXF 入力：テキスト、設計値（IGES, DXFは設計値生成ユーティリティにて読込み）、SJシリーズからのデータインポート 座標コントロール 原点設定、座標系回転、ワーク同定による座標系の設定、各軸のゼロセット、リセット スタイラス校正 一括校正キットによる自動校正、GB, 基準半球, ビンゲージによる手動校正 校正履歴　スタイラスに保存され件数の制限なし 真直度補正機能 真直度補正機能搭載 測定ピッチ 0.1〜2000μm（測定機に依存） 表示倍率　縦 0.1~5,000,000倍、任意値 表示倍率　横 0.1~5,000,000倍、任意値 FORMTRACEPAK 表面粗さ測定・解析仕様 粗さ規格対応 JIS B0601:1982, JIS B0601:1994, JIS B0601:2013, JIS B0631, JIS B0671, ISO 4287, ISO 13565, ISO 21920, ISO 12085, ASME B46.1, VDA2006, VDA2007（オプション） Ra, Rq, Sk, Ku, Rp, Rv, Ry, RyDIN, RzDIN, Rt, Rc, Rz, R3z, R3t, S, Δa, Δq, λa, λq, Lo, Ir, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Sm, Pc, HSC, mr, mrd, パラメータ δc, Vo, Rx, AR, R, NR, NCRX, CPM, SR, SAR, Wx, AW, W, Wte, NW, SW, SAW, Rzx(l), Rdq, Rda, Rdt, Rdl, Rdr, Rml(c), Rmc(c), Rcm(p), Rdc, Rpkx, Rvkx, Rmrk1, Rmrk2, Rak1, Rak2, Rpt, Rvt, Rsmx, Rsmq, Rc, Rcx, Rcq（面積、高さ関係のパラメータは、輪郭解析コマンドにて解析可能） パラメータの合否判定方法 平均値、最大値ルール、16%ルール 評価曲線 断面曲線、粗さ曲線、ろ波うねり曲線、うねり曲線、転がり円中心うねり曲線、転がり円うねり曲線、エンベロープ残差曲線、 DF曲線（DIN4776/ISO13565による曲線）、粗さモチーフ（包絡うねり曲線は、モチーフ評価時に表示） グラフ解析表示 負荷曲線、振幅分布曲線、パワースペクトル、自己相関、Walshパワースペクトル、Walsh自己相関、山高さ分布、傾斜角分布、パラメータ分布 （摩耗量、重ね合わせは、輪郭解析で、面積等の解析可能） 形状除去機能 最小二乗直線、R面補正、楕円補正、放物線補正、双曲線補正、コーニック補正、多項式補正（自動または任意2次〜7次） フィルタ種別 Gaussian, 2CRPC75, 2CRPC50, 2CR75, 2CR50, Robust Spline, Robust Gaussian, 転がり円 フィルタ カットオフ波長（λc）：0.025, 0.08, 0.25, 0.8, 2.5, 8, 25, 80mm任意　カットオフ波長（λs）：0.8, 2.5, 8, 25, 80, 250, 800μm任意 微細輪郭解析 FORMTRACEPAK輪郭形状測定・解析仕様の演算処理をご参照下さい。 統計処理 簡易統計機能 測定補助機能（輪郭・粗さ共通） ピークボトム検出（手動）、ボール測定、ワーク同定機能、水平だし、直角だし、通りだし、R面自動測定機能（粗さ測定時のみ） 測定補助機能 図面指示記号による簡単入力、基準長さ設定ダイアログボックス、 N箇所測定機能 スタイラス校正 粗さ標準片、段差標準片　※校正履歴　スタイラスに保存され件数の制限なし 表示倍率　縦 0.1~5,000,000倍、任意値 表示倍率　横 0.1~5,000,000倍、任意値 対応言語 日本語、英語、ドイツ語、フランス語、イタリア語、スペイン語、ポーランド語、ハンガリー語、スウェーデン語、チェコ語、 中国語（簡体字）、中国語（繁体字）、韓国語、トルコ語、ポルトガル語、ロシア語、オランダ語、タイ語、ベトナム語 ※オンラインヘルプは日本語と英語のみ対応 対応機種 FORMTRACEPAK 対応機種※ 表面粗さ測定機　サーフテスト SJ-500P, SV-2100PC, FTA-S3000, SV-3000CNC 輪郭形状測定機　コントレーサ CV-2100, FTA-C3000, FTA-C4000 表面性状測定機　フォームトレーサ FTA-D3000, FTA-D4000, SV-C4500CNC, SV-C4500CNC HYBRID, CS-5000CNC/H5000CNC ※生産中止品への対応（レトロフィット）可否に関しては、最寄の営業所までお問い合わせください。 9 10
