高精度真円度・円筒形状測定機 ラウンドテストRA-H5200シリーズ

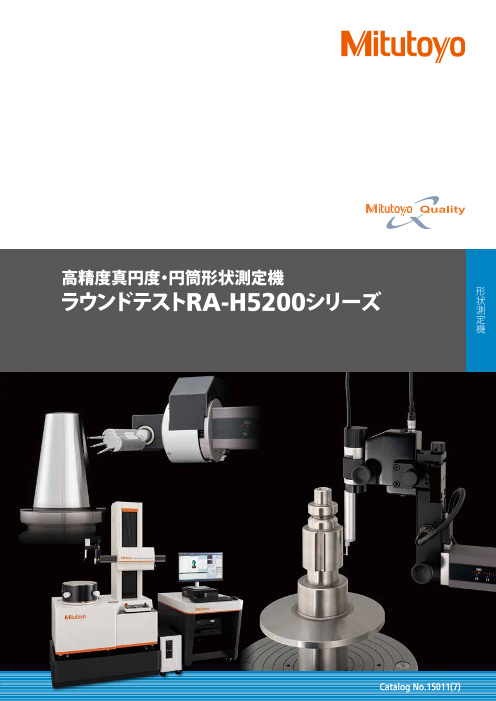

高精度真円度・円筒形状測定機 ラウンドテスト 形 RA-H5200シリーズ 状 測 定 機 Catalog No.15011(7)

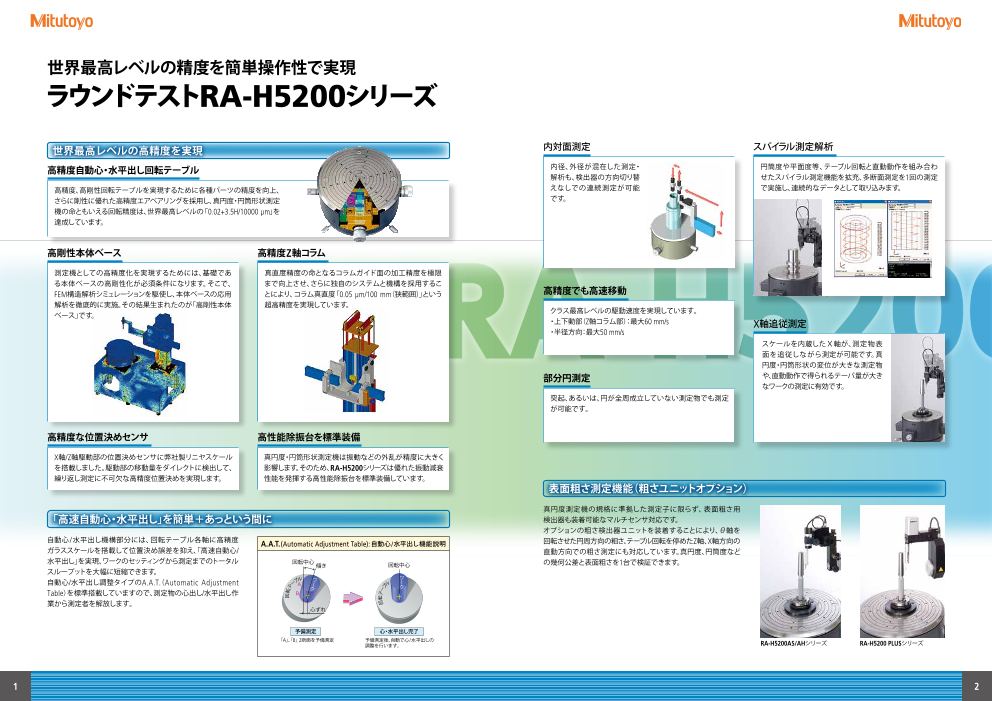

世界最高レベルの精度を簡単操作性で実現 ラウンドテストRA-H5200シリーズ 世界最高レベルの高精度を実現 内対面測定 スパイラル測定解析 高精度自動心・水平出し回転テーブル 内径、外径が混在した測定・ 円筒度や平面度等、テーブル回転と直動動作を組み合わ 解析も、検出器の方向切り替 せたスパイラル測定機能を拡充、多断面測定を1回の測定 高精度、高剛性回転テーブルを実現するために各種パーツの精度を向上、 えなしでの連続測定が可能 で実施し、連続的なデータとして取り込みます。 さらに剛性に優れた高精度エアベアリングを採用し、真円度・円筒形状測定 です。 機の命ともいえる回転精度は、世界最高レベルの「0.02+3.5H/10000 µm」を 達成しています。 高剛性本体ベース 高精度Z軸コラム 測定機としての高精度化を実現するためには、基礎であ 真直度精度の命となるコラムガイド面の加工精度を極限 る本体ベースの高剛性化が必須条件になります。そこで、 まで向上させ、さらに独自のシステムと機構を採用するこ FEM構造解析シミュレーションを駆使し、本体ベースの応用 とにより、コラム真直度「0.05 µm/100 mm（狭範囲）」という 高精度でも高速移動 解析を徹底的に実施。その結果生まれたのが「高剛性本体 超高精度を実現しています。 ベース」です。 クラス最高レベルの駆動速度を実現しています。 ・上下動部（Z軸コラム部）：最大60 mm/s X軸追従測定 ・半径方向：最大50 mm/s スケールを内蔵したＸ軸が、測定物表 面を追従しながら測定が可能です。 真 円度・円筒形状の変位が大きな測定物 部分円測定 や、直動動作で得られるテーパ量が大き なワークの測定に有効です。 突起、あるいは、円が全周成立していない測定物でも測定 が可能です。 高精度な位置決めセンサ 高性能除振台を標準装備 X軸/Z軸駆動部の位置決めセンサに弊社製リニヤスケール 真円度・円筒形状測定機は振動などの外乱が精度に大きく を搭載しました。駆動部の移動量をダイレクトに検出して、 影響します。そのため、RA-H5200シリーズは優れた振動減衰 繰り返し測定に不可欠な高精度位置決めを実現します。 性能を発揮する高性能除振台を標準装備しています。 表面粗さ測測定定機機能（能（粗さ粗ユさニユッニトッオトプオショプンシ）ョン） 真円度測定機の規格に準拠した測定子に限らず、表面粗さ用 「高速自動心・水平出し」を簡単＋あっという間に 検出器も装着可能なマルチセンサ対応です。 オプションの粗さ検出器ユニットを装着することにより、θ軸を 自動心 /水平出し機構部分には、回転テーブル各軸に高精度 A.A.T.(Automatic Adjustment Table):自動心 /水平出し機能説明 回転させた円周方向の粗さ、テーブル回転を停めたZ軸、X軸方向の ガラススケールを搭載して位置決め誤差を抑え、｢高速自動心/ 直動方向での粗さ測定にも対応しています。真円度、円筒度など 水平出し」を実現、ワークのセッティングから測定までのトータル 回転中心 傾き 回転中心 の幾何公差と表面粗さを1台で検証できます。 スループットを大幅に短縮できます。 自動心/水平出し調整タイプのA.A.T（. Automatic Adjustment ブル ワ ワ ー ー ル　 ー ク ク Table）を標準搭載していますので、測定物の心出し/水平出し作 業から測定者を解放します。 心ずれ 予備測定 心・水平出し完了 「A」、「B」 2断面を予備測定 予備測定後、自動で心 /水平出しの 調整を行います。 RA-H5200AS/AHシリーズ RA-H5200 PLUSシリーズ 1 2 回転テ 回転テーブ

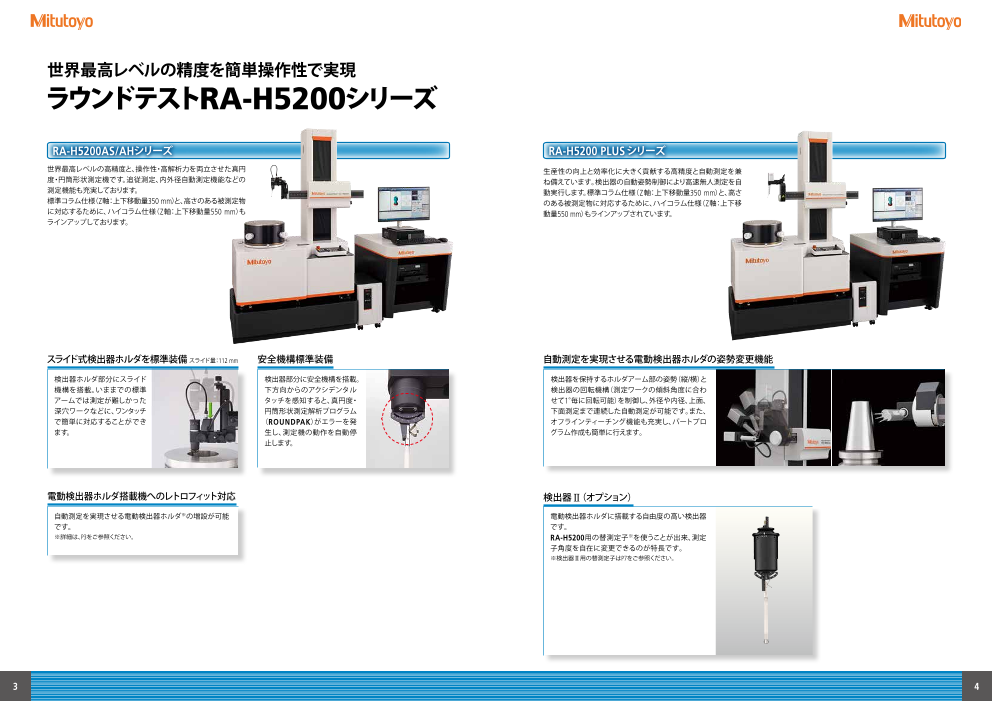

世界最高レベルの精度を簡単操作性で実現 ラウンドテストRA-H5200シリーズ RA-H5200AS/AHシリーズ RA-H5200 PLUS シリーズ 世界最高レベルの高精度と、操作性・高解析力を両立させた真円 生産性の向上と効率化に大きく貢献する高精度と自動測定を兼 度・円筒形状測定機です。追従測定、内外径自動測定機能などの ね備えています。検出器の自動姿勢制御により高速無人測定を自 測定機能も充実しております。 動実行します。標準コラム仕様（Z軸：上下移動量350 mm）と、高さ 標準コラム仕様（Z軸：上下移動量350 mm）と、高さのある被測定物 のある被測定物に対応するために、ハイコラム仕様（Z軸：上下移 に対応するために、ハイコラム仕様（Z軸：上下移動量550 mm）も 動量550 mm）もラインアップされています。 ラインアップしております。 スライド式検出器ホルダを標準装備 スライド量：112 mm 安全機構標準装備 自動測定を実現させる電動検出器ホルダの姿勢変更機能 検出器ホルダ部分にスライド 検出器部分に安全機構を搭載。 検出器を保持するホルダアーム部の姿勢（縦/横）と 機構を搭載。いままでの標準 下方向からのアクシデンタル 検出器の回転機構（測定ワークの傾斜角度に合わ アームでは測定が難しかった タッチを感知すると、真円度・ せて1°毎に回転可能）を制御し、外径や内径、上面、 深穴ワークなどに、ワンタッチ 円筒形状測定解析プログラム 下面測定まで連続した自動測定が可能です。また、 で簡単に対応することができ （ROUNDPAK）がエラーを発 オフラインティーチング機能も充実し、パートプロ ます。 生し、測定機の動作を自動停 グラム作成も簡単に行えます。 止します。 電動検出器ホルダ搭載機へのレトロフィット対応 検出器Ⅱ（オプション） 自動測定を実現させる電動検出器ホルダ※の増設が可能 電動検出器ホルダに搭載する自由度の高い検出器 です。 です。 ※詳細は､P3をご参照ください。 RA-H5200用の替測定子※を使うことが出来、測定 子角度を自在に変更できるのが特長です。 ※検出器Ⅱ用の替測定子はP7をご参照ください。 3 4

真円度・円筒形状測定解析プログラム ROUNDPAK アイコン、マウス操作による簡単操作を実現したROUNDPAKを搭載 豊富なパラメータ、解析機能搭載でも簡単操作 多彩なグラフィック機能 シミュレーション機能 真円度、円筒度のみならず、平面度、平行度など アイコンビュー 円筒度や同軸度などの解析結果を3Dグラフィック表示で視覚 測定対象物がなくてもパートプログ 多種多彩なパラメータを標準装備しています。 的に表現することができます。 ラム（測定手順）を作成できるオフ 選択は、アイコンから視覚的に選択ができます。 動作機能ビュー ラインティーチング機能を備え、3D また、特殊解析機能として、設計値ベスト パートプログラムリスト シミュレーション画面で測定動作を フィット解析、ハーモニック解析、円周上の 仮想実行することができます。 ピークボトム検出機能なども有しており、一度 シミュレーション上で、衝突の危険 取り込んだデータは、再計算やデータの削除 性などを警告表示※することも可能 なども簡単に行えます。 です。 ノーマル表示 ワイヤーフレーム表示 サーフェスマップ表示 シェーディング表示 ※RA-H5200 PLUSのみ StatusMonitor MitutoyoLauncher対応 再計算設定画面 測定機の稼働状況を遠隔地で監視可能です。 シンプルかつ直感的な操作を可能にし、パートプログラムの実 行を簡単に行えるQuick Launcherを標準搭載しています。また、 データ削除画面 バーコードやQRコードの読み込みによるパートプログラム実行 ワークビュー も可能です。 動作座標確認ビュー 測定図形・結果などを自由にレイアウト サーバ 解析結果、図形の表示位置・大きさなどを設定し、お客様の ● 稼働状況のデータ収集と見える化を実現 ● MT Connect通信に対応 オリジナルフォーマットの結果報告書を作成することできます。 解析結果画面がそのままレイアウト画面として使用できます。 レイアウトを含んで測定手順を保存するので、測定開始から 計算、結果保存、印刷までを自動実行できます。 ハーモニック公差照合/Velocity解析 ベアリング摺動面の解析機能を標準搭載しています。 結果画面 5 6

オプション ■RA-H5200AS/AH用替測定子（オプション） ■RA-H5200 PLUS用替測定子（オプション） 品　名 標準測定子（標準付属品） 切り欠き用測定子 深溝用測定子 コーナー用測定子 カッターマーク除去用測定子 品　名 溝用測定子 平面用測定子 標準測定子 切り欠き用測定子 深穴用測定子 A パーツNo. 12AAL021 12AAL022 12AAL023 12AAL024 12AAL025 パーツNo. 12AAE310 12AAE302 12AAE301 12AAE309 12AAE306 先端形状 ø 1.6 mm超硬 ø 3 mm超硬 SR0.25 mmサファイア SR0.25 mmサファイア 超硬 先端形状 ø 1.6 mm超硬 ø 1.6 mm超硬 ø 1.6 mm超硬 ø 3 mm超硬 ø 1.6 mm超硬 ø1.6超硬球 ø3超硬球 65 58.8 44.7 69.7 ø 65 外観図 2 超硬合金 9.5 ø2 140° （mm） 66 66 105° 150° 1 外観図（mm） 165° 165° ø1.2 66 66 R 0 105° 67.5 68.2 . SR0.25（サファイア） SR0.25（サファイア） 5 66 33 33 33 58 43.8 33 44.6 45.3 68.8 44.6 品　名 小穴用測定子（ø 0.8） 小穴用測定子（ø1.0） 小穴用測定子（ø1.6） 極小穴用測定子（深さ3 mm） ø1.6ボール測定子 パーツNo. 12AAL026 12AAL027 12AAL028 12AAL029 12AAL030 品　名 ø 1.6ボール測定子 ø 0.8ボール測定子 ø 0.5ボール測定子 深溝用測定子 深穴用測定子 B 先端形状 ø 0.8 mm超硬 ø 1 mm超硬 ø 1.6 mm超硬 ø 0.5 mm超硬 ø 1.6 mm超硬 パーツNo. 12AAE303 12AAE304 12AAE305 12AAE308 12AAE307 先端形状 ø 1.6 mm超硬 ø 0.8 mm超硬 ø 0.5 mm超硬 ø 1.6 mm超硬 ø 1.6 mm超硬 ø0.8超硬球 1.6超硬球 ø0.5超硬球 ø1.6超硬球 外観図 ø0.6 ø1超硬球 ø ø0.3 ø1.2 44.7 （mm） 40 12 3 66 66 20 66 66 66 外観図（ 1.2 172° mm） 20 12 3 33 33 33 33 58 44.6 44.2 44.1 43.8 （69.6） 品　名 ディスク形測定子 クランク形測定子（ø 0.5） クランク形測定子（ø1.0） 平面用測定子 2倍測定子※1 パーツNo. 12AAL031 12AAL032 12AAL033 12AAL034 12AAL035 先端形状 ø 12 mm超硬 ø 0.5 mm超硬（深さ2.5 mm） ø1 mm超硬（深さ5.5 mm） 超硬 ø 1.6 mm超硬 67.9 68 ø12 ø0.3 ø1.6超硬球 外観図 0.5 ø0.7 超硬合金 66 66 （mm） 66 ø0.5超硬球 ■RA-H5200シリーズ共通オプション類 67.5 ø1超硬球 67.5 ø2 0.5 146 R0.25（超硬） 66 147.5 品　名 2倍切り欠き用測定子※1 2倍深溝用測定子※1 2倍コーナー用測定子※1 2倍カッターマーク除去用測定子※1 2倍小穴用測定子※1 パーツNo. 12AAL036 12AAL037 12AAL038 12AAL039 12AAL040 先端形状 ø 3 mm超硬 SR0.25 mmサファイア SR0.25 mmサファイア 超硬 ø1 mm超硬 138.8 ø3超硬球 145 ø2 超硬合金 145 外観図 9.5 ø2 ø1超硬球 （mm） 146 105 ° 146 150° 146 R1 ° 0.5 105 148.2 146 146 SR0.25（サファイア） SR0.25（サファイア） ■三爪チャック ■心出しチャック ■マイクロチャック ■倍率校正器 ■円筒スコヤ （ハンドル固定） （ローレットリング固定） 211-031 211-045 350850 品　名 211-014 211-032 3倍測定子※1 3倍深溝用測定子※1 M2スタイラスシャンク M2スタイラスシャンク（標準溝用）M2スタイラスシャンク（2倍溝用）※1 心出しチャックでは保持で 検出器の感度調整を行う校正 ●円筒度：2 µm クランクシャフトやピンシャフトなどの 小物部品の測定で、操作性が良く きないø1 mm以下の極小 器です。マイクロメータヘッド ●真直度：1 µm パーツNo. 12AAL041 12AAL042 12AAL043 12AAL044 12AAL045 ような長軸部品を測定する場合、ハン ローレットリングで容易に固定でき 径の部品を固定できます。 の送りで基準面を極微小な量 ●外観寸法（D×H）： ドルで確実に固定することができます。 ます。 ●保持範囲： だけ上下させ、検出器のキャリ 　ø70×250 mm 先端形状 ø1.6 mm超硬 SR0.25 mmサファイア 三次元測定機スタイラス取付用 三次元測定機スタイラス取付用 三次元測定機スタイラス取付用 （取付部ねじ径：M2） （取付部ねじ径：M2） （取付部ねじ径：M2） ●保持範囲： ●保持範囲： 　外径ø0.2～ø1.5 mm ブレーションを行います。 ●質量：7.5 kg 　内爪での外径ø2～ø35 mm 　内爪での外径ø1～ø36 mm ●外観寸法（D×H）： ●最大校正範囲：400 µm 　内爪での内径 ø1.6超硬球 227.5 ø25～ø68 mm 　内爪での内径ø16～ø69 mm 　ø107×48.5 mm ●目量：0.2 µm 68.5 148.5 　外爪での外径ø35～ø78 mm 　外爪での外径ø25～ø79 mm 外観図 M2 深さ5 ●質量：0.6 kg ●外観寸法（W×D×H）： ●外観寸法（D×H）：ø157×70.6 mm ●外観寸法（D×H）：ø118×41 mm 　235（max）×185×70 mm （mm） 226 226 ●質量： 56 3.8 kg ●質量：1.2 kg ●質量：4 kg 227.5 M2 66 SR0.25（サファイア） M2 146 ※1：測定方向は縦方向のみです。 ※汎用的に使われるオプション測定子5種類（切り欠き用/深溝用/小穴用（ø1.0）/ø1.6ボール/2倍）をセットにした替測定子5本セット（ パーツNo.12AAL020）も用意しています。 ※ご注文により特殊測定子を製作いたします。対応可能な仕様等につきましては、弊社各営業所へお問い合わせください。 7 8 5.5 7 5.5 ø4 ø4 ø4 ø4 ø4 9.5 7 3.5 7.8 2.5 ø4 ø4 ø4 ø4ø4 9.5 3.4 5.5 7.8 ø1.2 ø4 ø4 ø4.5 ø4 ø4 3.5 9.5 R R1 1 5 5 3.4 8 ø4 ø4 ø4 ø4 ø4 3.5 5.5 9.5 R15 8 ø4 ø4 ø4 ø4 ø4 6.9 ø1.2 ø2.4 ø2.4 23.1 ø0.6 ø2.4 8.1 ø0.3 ø2.4 9.5 ø2.4 8.8 8.1 2.8 ø2.4 ø2.4 ø1.2 ø2.4 ø1.2 ø2.4 ø1.2 ø2. 4 ø1. 2 ø2 ø2

RA-H5200シリーズ仕様 / 外観寸法図 仕様 外観寸法図 単位：mm 符号 RA-H5200AS RA-H5200AH RA-H5200 PLUS ■RA-H5200AS/AH ■RA-H5200 PLUS Z軸コラム部 標準コラム ハイコラム 標準コラム ハイコラム 半径方向 （ 回転精度 0.02+3.5H/10000）µm（ H：測定高さ（mm）） 軸方向 （0.02+3.5X/10000）µm（ X：回転中心からの距離（mm）） 回転速度 2, 4, 6, 10 rpm（自動求心時：20 rpm） テーブル有効径 ø300 mm 回転 心/水平出し調整機構 A.A.T. テーブル部 心出し調整範囲 ±5 mm 水平出し調整範囲 ±1° 最大積載質量 80 kg（ 自動求心時：65 kg） 980 980 最大測定径 ø400 mm ø356 mm Max.1260 660 Max.1260 660 最大積載径 ø680 mm 運動の真直度（λc2.5 mm） 0.05 µm/100 mm 0.05 µm/100 mm 0.05 µm/100 mm 0.05 µm/100 mm 0.14 µm/350 mm 0.2 µm/550 mm 0.14 µm/350 mm 0.2 µm/550 mm 回転軸心との平行度（母線基準） 0.2 µm/350 mm 0.32 µm/550 mm 0.2 µm/350 mm 0.32 µm/550 mm 上下動部 移動速度 最大60 mm/（s 測定時： 0.5/1.0/2.0/5.0 mm/s） （Z軸コラム部） 上下移動量 350 mm 550 mm 350 mm 550 mm 最大測定高さ 内径/外径測定時 350 mm 550 mm 350 mm 550 mm ø300 ø300 最大測定深さ ø32 mm以上：深さ85 mm ø32 mm以上：深さ104 mm （標準測定子使用時） ø7 mm以上：深さ50 mm ø12.7 mm以上：深さ26 mm 真直度 0.4 µm/200 mm（ λc2.5 mm） 半径方向 回転軸心との直角度 0.5 µm/200 mm（ 母線基準） 移動量 移動量 225 mm（ 回転中心より-25 mm移動可能） 移動速度 最大50 mm/（s 測定時： 0.5/1.0/2.0/5.0 mm/s） 測定力 約10～50 mN（5段階切り替え） 約40 mN 測定子先端形状、材質 ø1.6 mm 超硬球 ø1.6 mm 超硬球 標準 ± 検出範囲 400 µm/±40 µm/±4 µm ±400 µm/±40 µm/±4 µm 検出器 追従 ±5 mm ±5 mm IN/OUTワンタッチ切替機構付き ※（　）内寸法はハイコラム仕様 その他 測定圧切替機構付き（5段階） アクシデンタルタッチ機能 Z軸方向衝突検出機能 測定方向：1方向 ※サイドテーブル（データ処理装置用ラック）はオプションとなります。 スタイラス角度目盛（±45°付き） 電源 100 V～240 V 使用空気圧 0.39 MPa その他 空気消費量 標準状態にて45 L/min【 空気源としては80 L/min以上】 本体質量 650 kg 670 kg 650 kg 670 kg 除振台質量 170 kg 9 10 1700（1900） 710 900 700 800 1700（1900） 710 900 700 800
