真円度・円筒形状測定機 ラウンドテストRA-1600

真円度・円筒形状測定機 ラウンドテスト 形 RA-1600 状 測 定 機 Catalog No.15000(8)

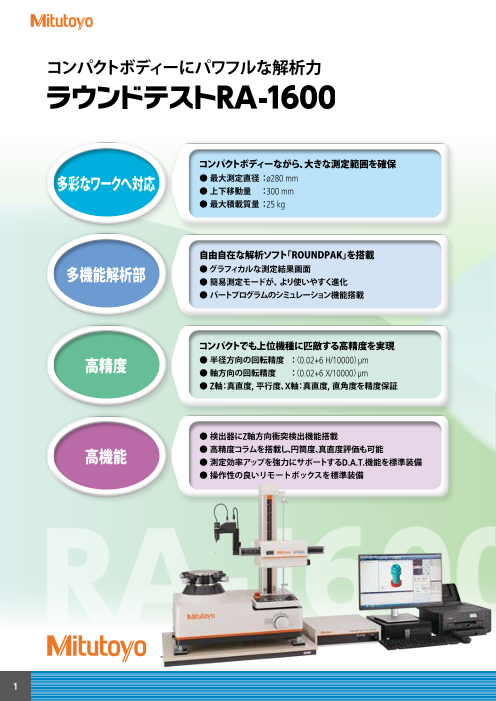

コンパクトボディーにパワフルな解析力 コンパクトボディーながら、大きな測定範囲を確保 多彩なワークへ対応 ● 最大測定直径 ：ø280 mm ● 上下移動量 ：300 mm ● 最大積載質量 ：25 kg 自由自在な解析ソフト「ROUNDPAK」を搭載 多機能解析部 ● グラフィカルな測定結果画面 ● 簡易測定モードが、より使いやすく進化 ● パートプログラムのシミュレーション機能搭載 コンパクトでも上位機種に匹敵する高精度を実現 高精度 ● 半径方向の回転精度 ：（0.02+6 H/10000）µm ● 軸方向の回転精度 ：（0.02+6 X/10000）µm ● Z軸：真直度, 平行度、X軸：真直度, 直角度を精度保証 ● 検出器にZ軸方向衝突検出機能搭載 高機能 ● 高精度コラムを搭載し、円筒度、真直度評価も可能 ● 測定効率アップを強力にサポートするD.A.T.機能を標準装備 ● 操作性の良いリモートボックスを標準装備 1

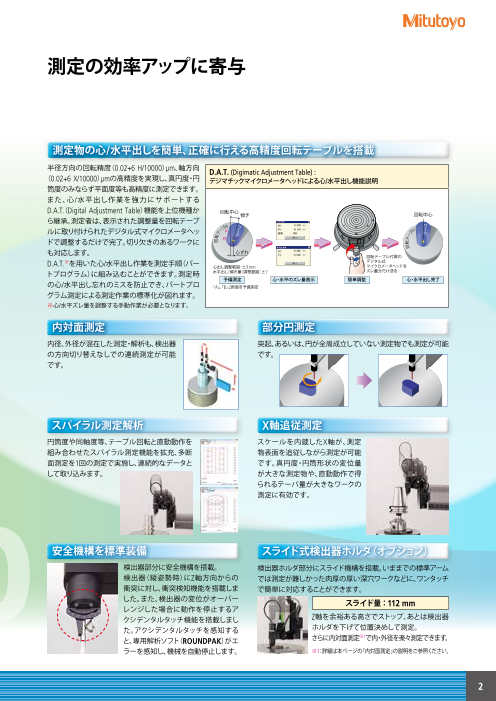

測定の効率アップに寄与 測定物の心/水平出しを簡単、正確に行える高精度回転テーブルを搭載 半径方向の回転精度（0.02+6 H/10000）µm、軸方向 D.A.T. (Digimatic Adjustment Table) : （0.02+6 X/10000）µmの高精度を実現し、真円度・円 デジマチックマイクロメータヘッドによる心/水平出し機能説明 筒度のみならず平面度等も高精度に測定できます。 また、心 /水平出し作業を強力にサポートする D.A.T（. Digital Adjustment Table）機能を上位機種か 回転中心 傾き 回転中心 ら継承。測定者は、表示された調整量を回転テーブ ルに取り付けられたデジタル式マイクロメータヘッ ブル ワ ワ ー ー ル　 ー ク ク ドで調整するだけで完了。切り欠きのあるワークに も対応します。 心ずれ 回転テーブル付属の D.A.T.※を用いた心/水平出し作業を測定手順（パー デジタル式 心出し調整範囲：±3 mm マイクロメータヘッドを トプログラム）に組み込むことができます。測定時 水平出し（傾き量）調整範囲：±1゜ ズレ量分だけ送る 予備測定 心・水平のズレ量表示 簡単調整 心・水平出し完了 の心/水平出し忘れのミスを防止でき、パートプロ 「A」、「B」 2断面を予備測定 グラム測定による測定作業の標準化が図れます。 ※心/水平ズレ量を調整する手動作業が必要となります。 内対面測定 部分円測定 内径、外径が混在した測定・解析も、検出器 突起、あるいは、円が全周成立していない測定物でも測定が可能 の方向切り替えなしでの連続測定が可能 です。 です。 スパイラル測定解析 X軸追従測定 円筒度や同軸度等、テーブル回転と直動動作を スケールを内蔵したX軸が、測定 組み合わせたスパイラル測定機能を拡充、多断 物表面を追従しながら測定が可能 面測定を1回の測定で実施し、連続的なデータと です。真円度・円筒形状の変位量 して取り込みます。 が大きな測定物や、直動動作で得 られるテーパ量が大きなワークの 測定に有効です。 安全機構を標準装備 スライド式検出器ホルダ（オプション） 検出器部分に安全機構を搭載。 検出器ホルダ部分にスライド機構を搭載。いままでの標準アーム 検出器（縦姿勢時）にZ軸方向からの では測定が難しかった肉厚の厚い深穴ワークなどに、ワンタッチ 衝突に対し、衝突検知機能を搭載しま で簡単に対応することができます。 した。また、検出器の変位がオーバー スライド量：112 mm レンジした場合に動作を停止するア クシデンタルタッチ機能を搭載しまし Z軸を余裕ある高さでストップ、あとは検出器 た。アクシデンタルタッチを感知する ホルダを下げて位置決めして測定。 さらに内対面測定※と、専用解析ソフト（ROUNDPAK）がエ 1で内・外径を楽々測定できます。 ラーを感知し、機械を自動停止します。 ※1：詳細は本ページの「内対面測定」の説明をご参照ください。 2 回転テ 回転テーブ

真円度・円筒形状測定解析プログラム アイコン、マウス操作による簡単操作を実現したROUNDPAKを搭載 豊富なパラメータ、解析機能搭載でも簡単操作 真円度、円筒度のみならず、平面度、平行度など アイコンビュー 多種多彩なパラメータを標準装備しています。 選択は、アイコンから視覚的に選択ができます。 動作機能ビュー また、特殊解析機能として、設計値ベスト パートプログラムリスト フィット解析、ハーモニック解析、円周上の ピークボトム検出機能なども有しており、一度 取り込んだデータは、再計算やデータの削除 なども安易に行えます。 再計算設定画面 データ削除画面 測定図形・結果などを自由にレイアウト ワークビュー 動作座標確認ビュー 解析結果、図形の表示位置・大きさなどを設定し、お客様の オリジナルフォーマットの結果報告書を作成することできます。 解析結果画面がそのままレイアウト画面として使用できます。 レイアウトを含んで測定手順を保存するので、測定開始から 計算、結果保存、印刷までを自動実行できます。 結果画面 シミュレーション機能 多彩なグラフィック機能 測定対象物がなくてもパートプロ 円筒度や同軸度などの解析結果を グラム（測定手順）を作成できる 3Dグラフィック表示で視覚 的に表現することができます。 オフラインティーチング機能を備え、 3Dシミュレーション画面で測定動作 を仮想実行することができます。 ノーマル表示 ワイヤーフレーム表示 サーフェスマップ表示 シェーディング表示 3

オプション：替測定子・検出器ホルダ ■替測定子 品　名 標準測定子（標準付属品） 切り欠き用測定子 深溝用測定子 コーナー用測定子 カッターマーク除去用測定子 パーツNo. 12AAL021 12AAL022 12AAL023 12AAL024 12AAL025 先端形状 ø1.6 mm超硬 ø3 mm超硬 SR0.25 mmサファイア SR0.25 mmサファイア 超硬 ø1.6超硬 ø3超硬 9.5 外観図 （ ° mm） 105 66.7 150° 66 R1 105°0.5 66.7 66 66 SR0.2（5 サファイア） SR0.2（5 サファイア） ø2 品　名 小穴用測定子（ø0.8） 小穴用測定子（ø1.0） 小穴用測定子（ø1.6） 極小穴用測定子（深さ3 mm） ø1.6ボール測定子 パーツNo. 12AAL026 12AAL027 12AAL028 12AAL029 12AAL030 先端形状 ø0.8 mm超硬 ø1 mm超硬 ø1.6 mm超硬 ø0.5 mm超硬 ø1.6 mm超硬 ø0.8超硬 外観図 ø1超硬 ø1.6超硬 ø0.5超硬 ø1.6超硬 （mm） 12 40 3 20 66 66 66 66 66 品　名 ディスク形測定子 クランク形測定子（ø0.5） クランク形測定子（ø1.0） 平面用測定子 2倍測定子※1 パーツNo. 12AAL031 12AAL032 12AAL033 12AAL034 12AAL035 先端形状 ø12 mm超硬 ø0.5 mm超硬（深さ2.5 mm） ø1 mm超硬（深さ5.5 mm） 超硬 ø1.6 mm超硬 0.5 ø1.6超硬 外観図 （mm） ø0.5超硬 ø1超硬 66 66 66 ø2 0.5 66 146 品　名 2倍切り欠き用測定子※1 2倍深溝用測定子※1 2倍コーナー用測定子※1 2倍カッターマーク除去用測定子※1 2倍小穴用測定子※1 パーツNo. 12AAL036 12AAL037 12AAL038 12AAL039 12AAL040 先端形状 ø3 mm超硬 SR0.25 mmサファイア SR0.25 mmサファイア 超硬 ø1 mm超硬 ø3超硬 9.5 ø1超硬 外観図 （ ° mm） 105 146.3 150° 145.9 R1 0.5 05°ø 146 SR0.2（5 サファイア） SR0.2（5 サファイア） 2 1 146.3 146 品　名 3倍測定子※1 3倍深溝用測定子※1 M2スタイラスシャンク M2スタイラスシャンク（標準溝用）M2スタイラスシャンク（2倍溝用）※1 パーツNo. 12AAL041 12AAL042 12AAL043 12AAL044 12AAL045 先端形状 ø1.6 mm超硬 SR0.25 mmサファイア 三次元測定機スタイラス取付用 三次元測定機スタイラス取付用 三次元測定機スタイラス取付用 （取付部ねじ径：M2） （取付部ねじ径：M2） （取付部ねじ径：M2） ø1.6超硬 M2 深さ5 外観図 （mm） 226 226 SR0.2（5 サファイア） 56 M2 66 M2 146 ※1：測定方向は縦方向のみです。 ※汎用的に使われるオプション測定子5種類（切り欠き用/深溝用/小穴用（ø1.0）/ø1.6ボール/2倍）をセットにした替測定子5本セット（パーツNo.12AAL020）も用意 しています。 ※ご注文により特殊測定子を製作いたします。対応可能な仕様等につきましては、弊社各営業所へお問い合わせください。 ■検出器ホルダ 2倍深穴用ホルダ：12AAF203 大物径用ホルダ：12AAF204 スライド式検出器ホルダ：12AAL090 137.5 単位：mm 単位：mm 137.5 単位：mm 77.3 15 22.530 43 15 82.5 30 15 70.5 42 137.5 4 15 82.5 30 5.5 7 ø12 5.5 175 30 175 30 160 ø4 ø4 ø4 ø4 ø4 17 17 260260 9.5 7 3.5 7.8 2.5 ø4 ø4 ø4 ø4 ø4 105 20 9.5 5.5 7.8 17 ø1.2 177 ø4 ø4 ø4 ø4.5 ø4 3.5 9.5 R R1 15 5 ø4 ø4 ø4 ø4 ø4 112 95 30 3.5 5.5 9.5 R15 19.4 185 ø4 ø4 ø4 ø4 ø4

オプション：チャック・その他 ■円筒スコヤ パーツNo.350850 ●真直度：1 µm ●円筒度：2 µm ●外観寸法（D×H）：ø70×250 mm ●質量：7.5 kg ■三爪チャック（ハンドル固定）■心出しチャック ■マイクロチャック ■倍率校正器 ■倍率校正キット コードNo.：211-014 　（ローレットリング固定） コードNo.：211-031 コードNo.：211-045 コードNo: 997090 クランクシャフトやピンシャ コードNo.：211-032 心出しチャックでは保持でき 検出器の感度調整を行う フトなどのような長軸部品を 小物部品の測定で、操作性が ないø1 mm以下の極小径の 校正器です。マイクロメータ 測定する場合、ハンドルで確 良くローレットリングで容易 部品を固定できます。 ヘッドの送りで基準面を極微 実に固定することができま に固定できます。 ●保持範囲：外径ø0.2～ø1.5 mm 小な量だけ上下させ、検出器 す。 ●保持範囲： ●外観寸法（D×H）：ø107×48.5 mm のキャリブレーションを行い ■基準半球※ ●保持範囲： 　内爪での外径ø1～ø36 mm ●質量：0.6 kg ます。 コードNo: 211-016 　内爪での外径ø2～ø35 mm 　内爪での内径ø16～ø69 mm ●最大校正範囲：400 µm ※RA-1600標準付属品です。 　内爪での内径ø25～ø68 mm 　外爪での外径ø25～ø79 mm ●目量：0.2 µm 　外爪での外径ø35～ø78 mm ●外観寸法（D×H）：ø118×41 mm ●外観寸法（W×D×H）： ●外観寸法（D×H）：ø157×70.6 mm ●質量：1.2 kg 　235（max）×185×70 mm ●質量：3.8 kg ●質量：4 kg ■薄物用台 コードNo: 356038 除振台 真円度/円筒形状測定機は、外乱の振動等が測定に大きな影響をおよぼす要因になります。テーブルタイプ、もしくはデラックスタイプ （除振台にモニタアーム、サイドテーブルを組み合わせる）の除振台からお選びいただけます。 ■テーブルタイプ※ ■デラックスタイプ 　No.178-025 除振台（架台一体形、エア供給式） モニタアーム※1 サイドテーブル※1 No.178-188 No.12AAK120 No.178-181 組み合わせ例※2：モニタアーム付、 組み合わせ例※2：モニタアーム無し、 サイドテーブル無し※3 サイドテーブル有り ※測定機本体、コントローラは含みません。 モニタアーム 除振台 サイドテーブル ※1：除振台（No.178-188）と併用になります。 ※2：測定機本体、コントローラ、解析部は含みません。 ※3：プリンタ用テーブルは別途ご手配ください。 5

仕様・寸法図 ■RA-1600 仕様 符号 RA-1600 回転精度 半径方向 （0.02+6 H/10000）µm H：測定高さ（mm） JIS B7451-1997 軸方向 （0.02+6 X/10000）µm X：回転中心からの距離（mm） 回転速度 4, 6, 10 rpm テーブル有効径 ø150 mm 回転 心/水平出し調整機構 D.A.T. テーブル部 心出し調整範囲 ±3 mm 水平出し調整範囲 ±1 ° 最大積載質量 25 kg 最大測定径 ø280 mm 最大積載径 ø560 mm 運動の真直度（λc2.5） 狭範囲：0.20 µm / 100 mm, 広範囲：0.30 µm / 300 mm 回転軸心との平行度（母線基準） 1.5 µm / 300 mm 上下動部 移動速度 最大15 mm/（s 測定時：0.5 / 1.0 / 2.0 / 5.0 mm/s） （Z軸コラム部） 上下移動量 300 mm 最大測定高さ 300 mm※1 最大測定深さ ø32 mm以上：深さ91 mm, ø7 mm以上：深さ50 mm（標準測定子使用時） 真直度 2.7 µm / 140 mm（λc2.5） 半径方向 回転軸心との直角度 1.6 µm / 140 mm（母線基準） 移動量 移動量 165 mm（回転中心より-25 mm移動可能） 移動速度 最大8 mm/（s 測定時：0.5 / 1.0 / 2.0 / 5.0 mm/s） 測定力 10～50 mN（5段階切り替え） 測定子先端形状、材質 ø1.6 mm 超硬球 検出器 検出範囲 標準 ±400 µm / ±40 µm / ±4 µm 追従 ±5 mm その他 IN/OUTワンタッチ切替機構付き / Z軸方向衝突検出機能 / スタイラス角度目盛付き（±45 °） 電源 100 V～240 V 消費電力 80 W（PC、プリンタ類を含まず） その他 使用空気量 0.39 MPa 空気消費量 標準状態にて22 L/min【 空気源としては80 L/min以上】 本体重量 本体：170 kg ※1：テーブル上面より20 mm以下の測定には、薄物台が必要です。 ■RA-1600 寸法図 単位：mm 655 Max.890 390 ø150 230 6 840 490 70 130 105 350
