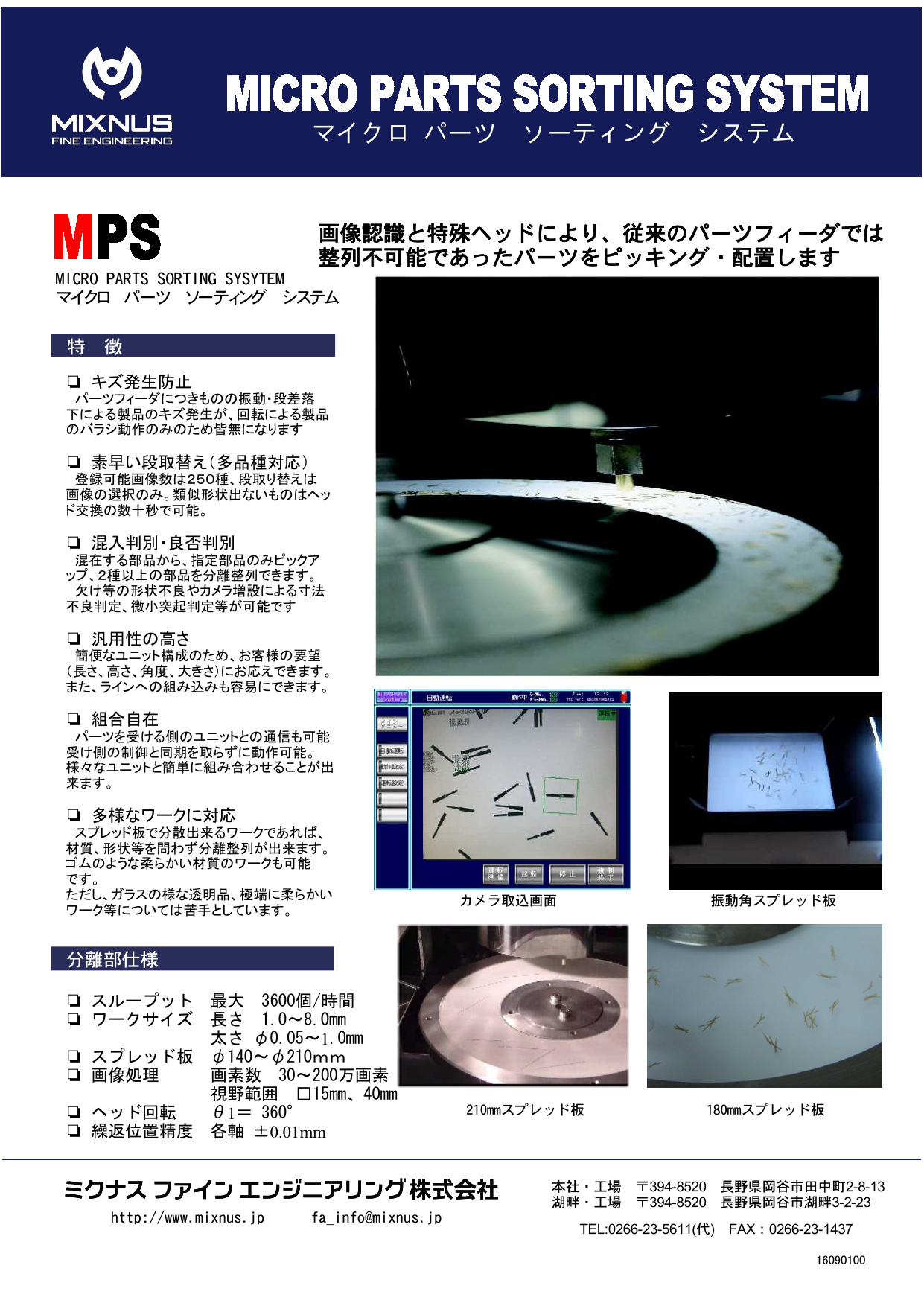

マイクロパーツソーティングシステム　MPS

Page 1:画像認識と特殊ヘッドにより、従来のパーツフィーダでは整列不可能であったパーツをピッキング・配置します本社・工場 〒394-8520 長野県岡谷市田中町2-8-13湖畔・工場 〒394-8520 長野県岡谷市湖畔3-2-23TEL:0266-23-5611(代) FAX：0266-23-1437http://www.mixnus.jp fa_info@mixnus.jp16090100混入選別カメラ取込画面マイクロ パーツ ソーティング システムMICRO PARTS SORTING SYSYTEMマイクロ パーツ ソーティング システム❏ キズ発生防止パーツフィーダにつきものの振動・段差落下による製品のキズ発生が、回転による製品のバラシ動作のみのため皆無になります❏ 素早い段取替え（多品種対応）登録可能画像数は２５０種、段取り替えは画像の選択のみ。類似形状出ないものはヘッド交換の数十秒で可能。❏ 混入判別・良否判別混在する部品から、指定部品のみピックアップ、２種以上の部品を分離整列できます。欠け等の形状不良やカメラ増設による寸法不良判定、微小突起判定等が可能です❏ 汎用性の高さ簡便なユニット構成のため、お客様の要望（長さ、高さ、角度、大きさ）にお応えできます。また、ラインへの組み込みも容易にできます。❏ 組合自在パーツを受ける側のユニットとの通信も可能受け側の制御と同期を取らずに動作可能。様々なユニットと簡単に組み合わせることが出来ます。❏ 多様なワークに対応スプレッド板で分散出来るワークであれば、材質、形状等を問わず分離整列が出来ます。ゴムのような柔らかい材質のワークも可能です。ただし、ガラスの様な透明品、極端に柔らかいワーク等については苦手としています。❏ スループット 最大 3600個/時間❏ ワークサイズ 長さ 1.0～8.0mm太さ φ0.05～1.0mm❏ スプレッド板 φ140～φ210ｍｍ❏ 画像処理 画素数 30～200万画素視野範囲 □15mm、40mm❏ ヘッド回転 θ1＝ 360°❏ 繰返位置精度 各軸 ±0.01mm特 徴分離部仕様210mmスプレッド板 180mmスプレッド板振動角スプレッド板
