スプリングテストプローブ ミクナスファインエンジニアリング カタログのご案内です。
創業時より培ってきた精密加工技術と、研究開発によって蓄積した技術力に裏付けられたスプリングテストプローブをお客様の様々なニーズにお応えできるよう、ピッチサイズごとに標準規格品を取り揃えております。
このカタログについて
| ドキュメント名 | スプリングテストプローブ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 398.5Kb |
| 取り扱い企業 | ミクナスファインエンジニアリング株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
その他
ミクナスファインエンジニアリング株式会社
このカタログ（スプリングテストプローブ）の内容

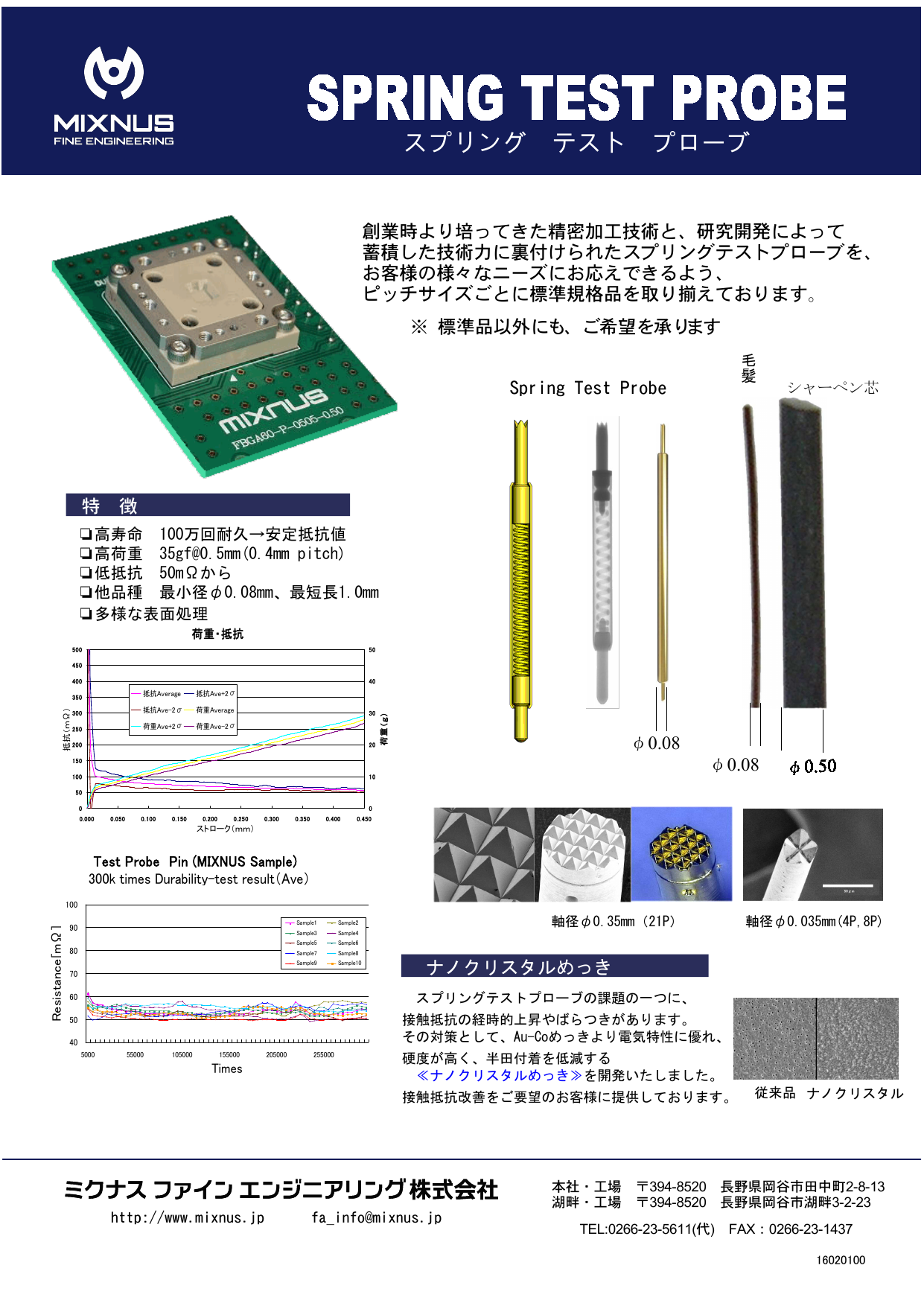

Page 1:創業時より培ってきた精密加工技術と、研究開発によって蓄積した技術力に裏付けられたスプリングテストプローブを、お客様の様々なニーズにお応えできるよう、ピッチサイズごとに標準規格品を取り揃えております。スプリング テスト プローブ本社・工場 〒394-8520 長野県岡谷市田中町2-8-13湖畔・工場 〒394-8520 長野県岡谷市湖畔3-2-23TEL:0266-23-5611(代) FAX：0266-23-1437http://www.mixnus.jp fa_info@mixnus.jp16020100※ 標準品以外にも、ご希望を承ります050100150200250300350400450500抵抗（ｍΩ）0.000 0.050 0.100 0.150 0.200 0.250 0.300 0.350 0.400 0.450ストローク（ｍｍ）01020304050荷重（ｇ）荷重・抵抗抵抗Average 抵抗Ave 2σ抵抗Ave-2σ 荷重Average荷重Ave 2σ 荷重Ave-2σ405060708090100Resistance[mΩ]5000 55000 105000 155000 205000 255000TimesTest Probe Pin (MIXNUS Sample)300k times Durability-test result（Ave）Sample1 Sample2Sample3 Sample4Sample5 Sample6Sample7 Sample8Sample9 Sample10❏高寿命 100万回耐久→安定抵抗値❏高荷重 35gf@0.5mm(0.4mm pitch)❏低抵抗 50mΩから❏他品種 最小径φ0.08mm、最短長1.0mm❏多様な表面処理スプリングテストプローブの課題の一つに、接触抵抗の経時的上昇やばらつきがあります。その対策として、Au-Coめっきより電気特性に優れ、硬度が高く、半田付着を低減する≪ナノクリスタルめっき≫を開発いたしました。接触抵抗改善をご要望のお客様に提供しております。毛髪シャーペン芯Spring Test Probeφ0.08φ0.08特 徴従来品 ナノクリスタル軸径φ0.035mm(4P,8P)軸径φ0.35mm（21P）ナノクリスタルめっき
