低損失誘電材料測定の定番。 1 GHz～10 GHz対応 Keysight高精度測定ソリューション

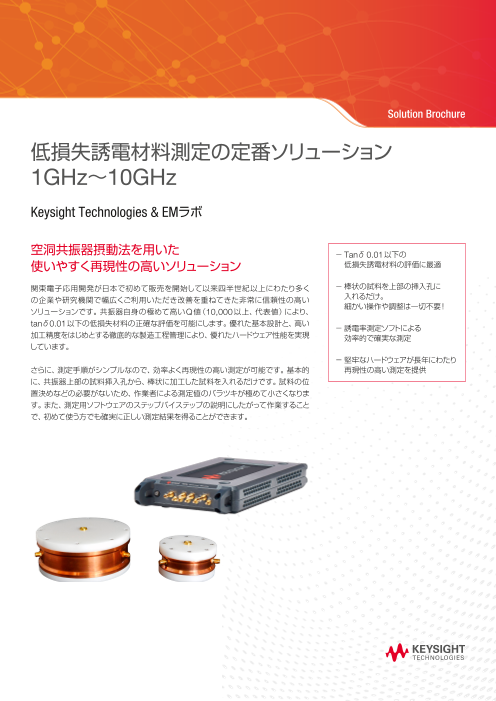

Solution Brochure 低損失誘電材料測定の定番ソリューション 1GHz～10GHz Keysight Technologies & EMラボ 空洞共振器摂動法を用いた － Tanδ 0.01以下の 使いやすく再現性の高いソリューション 低損失誘電材料の評価に最適 関東電子応用開発が日本で初めて販売を開始して以来四半世紀以上にわたり多く － 棒 状の試料を上部の挿入孔に の企業や研究機関で幅広くご利用いただき改善を重ねてきた非常に信頼性の高い 入れるだけ。 細かい操作や調整は一切不要！ ソリューションです。共振器自身の極めて高いQ値（10,000以上、代表値）により、 tanδ0.01以下の低損失材料の正確な評価を可能にします。優れた基本設計と、高い － 誘 電率測定ソフトによる 加工精度をはじめとする徹底的な製造工程管理により、優れたハードウェア性能を実現 効率的で確実な測定 しています。 － 堅 牢なハードウェアが長年にわたり さらに、測定手順がシンプルなので、効率よく再現性の高い測定が可能です。基本的 再現性の高い測定を提供 に、共振器上部の試料挿入孔から、棒状に加工した試料を入れるだけです。試料の位 置決めなどの必要がないため、作業者による測定値のバラツキが極めて小さくなりま す。また、測定用ソフトウェアのステップバイステップの説明にしたがって作業すること で、初めて使う方でも確実に正しい測定結果を得ることができます。

低損失誘電材料測定の定番ソリューション 1GHz～10GHz 技術ハイライト お問い合せ 共振器摂動法による正確な誘電率測定 共振器摂動法では、共振器の電界最大部 （共振周波数偏移） 分に誘電体試料を入れることによる共振 ∆f EMラボ株式会社 状態の変化から複素比誘電率を測定しま （ Q mail info@emlabs.jp す。周波数の変化から誘電率が、Q値の 値∆Q 透 偏 移 ∆f Webサイト www.emlabs.jp 1=∆f2 変化から誘電損が求まります。共振器自 過 特 ） Keysight & Solutions Partners 体のQ値が非常に高いので（10,000以 性 ∆F1=∆F2 ∆F1 ∆F2 ∆f1 ∆f2 試料なし Extending our solutions to meet your needs 上、代表値）、低損失試料の挿入によるわ S21 試料あり 3db帯域幅 ずかな損失変化も、大きなQ値の変化を もたらすため、正確な測定が可能です。 周波数 独自の試料挿入孔が簡単で正確な測定を可能に 共振器にサンプル挿入用の孔を開ける 挿入孔：円形導波管が電磁波の ことによる電界の乱れは、摂動法におけ 　　　　漏れをシャットアウト る大きな課題です。サンプル挿入孔で導 波管を形成し適切なフィルタ特性を持た せることで、共振器から漏れる電磁波を 最小限に抑え正確な測定を実現していま す。また、漏れを防ぐためのシールドケー スなどの可動部分が無いので高い再現性 が得られます。 キーサイト製品との構成例　＊別途制御用PCが必要です Keysight Streamlineシリーズ USBネットワーク・アナライザ P9373A (14 GHz) 空洞共振器用誘電率測定ソフトウェア CP-MA 空洞共振器用スターターキット CP-ST 空洞共振器 1 GHz CP-001 空洞共振器ラインナップ 空洞共振器 1 GHz CP-001 空洞共振器 2 GHz CP-002 空洞共振器 2.45 GHz CP-245 空洞共振器 3 GHz CP-003 空洞共振器 5 GHz CP-005 空洞共振器 5.8 GHz CP-580 空洞共振器 10 GHz CP-010 詳細情報：www.keysight.co.jp キーサイト・テクノロジー株式会社 本社 〒192-8550 東京都八王子市高倉町9-1 計測お客様窓口 受付時間 9：00-12：00 / 13：00-18：00（ 土・日・祭日を除く） TEL：0120-421-345（042-656-7832）｜ Emai：l contact_japan@keysight.com 本書の情報は、予告なし変更されることがあります。 © Keysight Technologies, 2020. Published in Japan, April 06, 2020. 5992-3440JAJP 0000-08cS
