用途に最適な1台が見つかる。 Keysight LCRメータ／インピーダンス・アナライザ 総合セレクションガイド

Keysight Technologies LCRメータ、インピーダンス・アナライザ、 テストフィクスチャ 材料、半導体、コンポーネント、インサーキット測定ソリューション Selection Guide

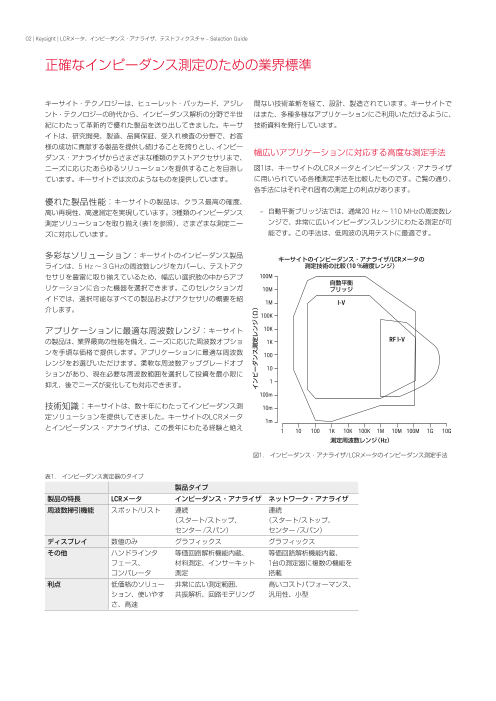

02 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide 正確なインピーダンス測定のための業界標準 キーサイト・テクノロジーは、ヒューレット・パッカード、アジレ 間ない技術革新を経て、設計、製造されています。キーサイトで ント・テクノロジーの時代から、インピーダンス解析の分野で半世 はまた、多種多様なアプリケーションにご利用いただけるように、 紀にわたって革新的で優れた製品を送り出してきました。キーサ 技術資料を発行しています。 イトは、研究開発、製造、品質保証、受入れ検査の分野で、お客 様の成功に貢献する製品を提供し続けることを誇りとし、インピー ダンス・アナライザからさまざまな種類のテストアクセサリまで、 幅広いアプリケーションに対応する高度な測定手法 ニーズに応じたあらゆるソリューションを提供することを目指し 図1は、キーサイトのLCRメータとインピーダンス・アナライザ ています。キーサイトでは次のようなものを提供しています。 に用いられている各種測定手法を比較したものです。ご覧の通り、 各手法にはそれぞれ固有の測定上の利点があります。 優れた製品性能：キーサイトの製品は、クラス最高の確度、 高い再現性、高速測定を実現しています。3種類のインピーダンス – 自動平衡ブリッジ法では、通常20 Hz～ 110 MHzの周波数レ 測定ソリューションを取り揃え（表1を参照）、さまざまな測定ニー ンジで、非常に広いインピーダンスレンジにわたる測定が可 ズに対応しています。 能です。この手法は、低周波の汎用テストに最適です。 多彩なソリューション：キーサイトのインピーダンス製品 キーサイトのインピーダンス・アナライザ/LCRメータの ラインは、5 Hz～ 3 GHzの周波数レンジをカバーし、テストアク 測定技術の比較（10 ％確度レンジ） セサリを豊富に取り揃えているため、幅広い選択肢の中からアプ 100M 自動平衡 リケーションに合った機器を選択できます。このセレクションガ 10M ブリッジ イドでは、選択可能なすべての製品およびアクセサリの概要を紹 1M I-V 介します。 100K アプリケーションに最適な周波数レンジ：キーサイト 10K の製品は、業界最高の性能を備え、ニーズに応じた周波数オプショ 1K RF I-V ンを手頃な価格で提供します。アプリケーションに最適な周波数 100 レンジをお選びいただけます。柔軟な周波数アップグレードオプ 10 ションがあり、現在必要な周波数範囲を選択して投資を最小限に 抑え、後でニーズが変化しても対応できます。 1 100m 技術知識：キーサイトは、数十年にわたってインピーダンス測 10m 定ソリューションを提供してきました。キーサイトのLCRメータ 1m とインピーダンス・アナライザは、この長年にわたる経験と絶え 1 10 100 1K 10K 100K 1M 10M 100M 1G 10G 測定周波数レンジ（Hz） 図1.　インピーダンス・アナライザ/LCRメータのインピーダンス測定手法 表1.　インピーダンス測定器のタイプ 製品タイプ 製品の特長 LCRメータ インピーダンス・アナライザ ネットワーク・アナライザ 周波数掃引機能 スポット/リスト 連続 連続 （スタート/ストップ、 （スタート/ストップ、 センター /スパン） センター /スパン） ディスプレイ 数値のみ グラフィックス グラフィックス その他 ハンドラインタ 等価回路解析機能内蔵、 等価回路解析機能内蔵、 フェース、 材料測定、インサーキット 1台の測定器に複数の機能を コンパレータ 測定 搭載 利点 低価格のソリュー 非常に広い測定範囲、 高いコストパフォーマンス、 ション、使いやす 共振解析、回路モデリング 汎用性、小型 さ、高速 インピーダンス測定レンジ（Ω）

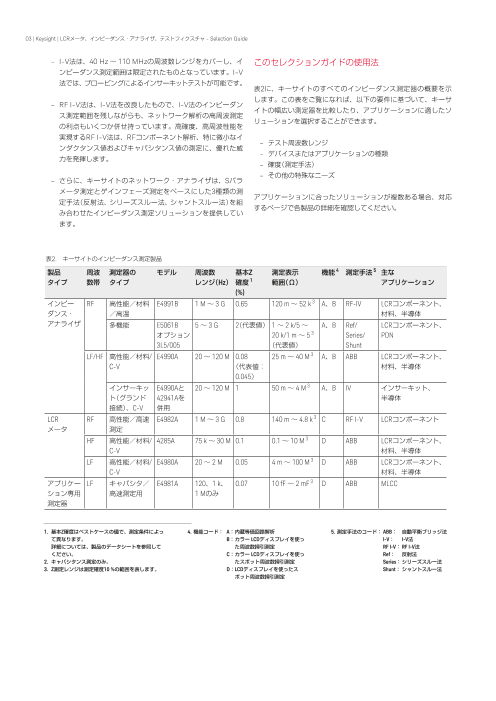

03 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide – I-V法は、40 Hz～ 110 MHzの周波数レンジをカバーし、イ このセレクションガイドの使用法 ンピーダンス測定範囲は限定されたものとなっています。I-V 法では、プロービングによるインサーキットテストが可能です。 表2に、キーサイトのすべてのインピーダンス測定器の概要を示 します。この表をご覧になれば、以下の要件に基づいて、キーサ – RF I-V法は、I-V法を改良したもので、I-V法のインピーダン イトの幅広い測定器を比較したり、アプリケーションに適したソ ス測定範囲を残しながらも、ネットワーク解析の高周波測定 リューションを選択することができます。 の利点もいくつか併せ持っています。高確度、高周波性能を 実現するRF I-V法は、RFコンポーネント解析、特に微小なイ – テスト周波数レンジ ンダクタンス値およびキャパシタンス値の測定に、優れた威 – デバイスまたはアプリケーションの種類 力を発揮します。 – 確度（測定手法） – その他の特殊なニーズ – さらに、キーサイトのネットワーク・アナライザは、Sパラ メータ測定とゲインフェーズ測定をベースにした3種類の測 アプリケーションに合ったソリューションが複数ある場合、対応 定手法（反射法、シリーズスルー法、シャントスルー法）を組 するページで各製品の詳細を確認してください。 み合わせたインピーダンス測定ソリューションを提供してい ます。 表2.　キーサイトのインピーダンス測定製品 製品 周波 測定器の モデル 周波数 基本Z 測定表示 機能 4 測定手法 5 主な タイプ 数帯 タイプ レンジ（Hz） 確度 1 範囲（Ω） アプリケーション (%) インピー RF 高性能／材料 E4991B 1 M～ 3 G 0.65 120 m～ 52 k 3 A、B RF-IV LCRコンポーネント、 ダンス・ ／高温 材料、半導体 アナライザ 多機能 E5061B 5～ 3 G 2（代表値） 1～ 2 k/5～ A、B Ref/ LCRコンポーネント、 オプション 20 k/1 m～ 5 3 Series/ PDN 3L5/005 （代表値） Shunt LF/HF 高性能／材料/ E4990A 20～ 120 M 0.08 25 m～ 40 M 3 A、B ABB LCRコンポーネント、 C-V （代表値： 材料、半導体 0.045） インサーキッ E4990Aと 20～ 120 M 1 50 m～ 4 M 3 A、B IV インサーキット、 ト（グランド 42941Aを 半導体 接続）、C-V 併用 LCR RF 高性能／高速 E4982A 1 M～ 3 G 0.8 140 m～ 4.8 k 3 C RF I-V LCRコンポーネント メータ 測定 HF 高性能／材料/ 4285A 75 k～ 30 M 0.1 0.1～ 10 M 3 D ABB LCRコンポーネント、 C-V 材料、半導体 LF 高性能／材料/ E4980A 20～ 2 M 0.05 4 m～ 100 M 3 D ABB LCRコンポーネント、 C-V 材料、半導体 アプリケー LF キャパシタ／ E4981A 120、1 k、 0.07 10 fF～ 2 mF 3 D ABB MLCC ション専用 高速測定用 1 Mのみ 測定器 1. 基本Z確度はベストケースの値で、測定条件によっ 4. 機能コード： A： 内蔵等価回路解析 5. 測定手法のコード： ABB： 自動平衡ブリッジ法 て異なります。 B： カラー LCDディスプレイを使っ I-V： I-V法 詳細については、製品のデータシートを参照して た周波数掃引測定 RF I-V： RF I-V法 ください。 C： カラー LCDディスプレイを使っ Ref： 反射法 2. キャパシタンス測定のみ。 たスポット周波数掃引測定 Series： シリーズスルー法 3. Z測定レンジは測定確度10 %の範囲を表します。 D： LCDディスプレイを使ったス Shunt： シャントスルー法 ポット周波数掃引測定

04 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide インピーダンス・アナライザ mΩからMΩ、5 Hzから3 GHzという広い範囲で、最高の測定確 度を実現できるのは、キーサイトのインピーダンス・アナライザ だけです。アプリケーションに最適な周波数レンジをお選びいた だけます。 – 周波数掃引機能、DCバイアス掃引機能、AC電圧／電流掃引 機能を使用すれば、テストデータの取得方法をカスタマイズ できます。 – 内蔵の等価回路解析機能により、被試験デバイスの等価回路 モデルを計算できます。 – 高度な校正／補正手法により、測定誤差を低減できます。 – 材料の誘電率／透磁率測定、高温特性評価、各種パッシブコ E4990A インピーダンス・アナライザ ンポーネント用のアクセサリ、グランド接続測定用のイン ピーダンスプローブを提供しています。 – 5種類の周波数オプション、20 Hz～ 10/20/30/50/120 MHz、 アップグレード可能 – ±0.08 %（代表値：±0.045 %）の基本インピーダンス測定 確度 – 25 mΩ～ 40 MΩの広いインピーダンス測定範囲（測定確度 10 %） – 測定パラメータ：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、 複素Z、複素Y、Vac、Iac、Vdc、Idc – 内蔵DCバイアスレンジ：0 V～±40 V、0 A～±100 mA – 4チャネル/4トレースの表示が可能な、タッチスクリーン機 能付き10.4インチカラー LCD – データ解析機能：等価回路解析、リミット・ライン・テスト – 42941A インピーダンスプローブを使ったインサーキット／ グランド接続測定（オプション120のみ） E4991B インピーダンス・アナライザ – 7 mmテストフィクスチャと42942A ターミナルアダプタの 組み合わせ（オプション120のみ） – 3種類の周波数オプション：1 MHz～ 500 M/1 G/3 GHz、 – 測定速度：最高3 ms/ポイント（オプション120）、最高 アップグレード可能 30 ms/ポイント（オプション010/020/030/050） – ±0.65 %の基本確度、120 mΩ～ 52 kΩのインピーダンス レンジ（測定確度10 %） – 測定パラメータ：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、 |Γ|、Γx、Γy、θΓ、Vac、Iac、Vdc 1、Idc 1 – 内蔵DCバイアス（オプション001）：0 V～±40 V、0 A～ ±100 mA – 4チャネル/4トレースの表示が可能な、タッチスクリーン機 能付き10.4インチカラー LCD – データ解析機能：等価回路解析、リミット・ライン・テスト – 誘電／磁性材料測定（オプション002）：|εr|、εr'、 – εr''、tanδ(ε)、|μr|、μr'、μr''、tanδ(μ) – 温度特性測定機能（オプション007）および信頼性の高いオン ウエハー測定（オプション010）機能 1 オプション001が必要です。

05 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide ネットワーク・アナライザ E5061B-3L5 LF-RFネットワーク・アナライザ E5061B-3L5 LF-RFネットワーク・アナライザにオプション005イ ンピーダンス解析機能を追加すれば、ネットワーク解析とインピー ダンス解析が1台で行えます。E5061B-3L5/005は、さまざまな 種類の電子部品／回路を評価でき、一般的な研究開発分野での使 用に最適なコストパフォーマンスの高い汎用ソリューションです。 – Sパラメータ・テストポート（5 Hz～ 3 GHz）およびゲイン フェーズ・テストポート（5 Hz～ 30 MHz、1 MΩ/50 Ω入力） – E5061B-005は、Sパラメータ・テストポートまたはゲイン フェーズ・テストポートを使用して、反射法、シリーズス ルー法、シャントスルー法によるインピーダンス測定をサ ポートしています。これらの方法はそれぞれ、低～中、中～ 高、およびmΩ単位のきわめて小さなインピーダンスの測定 に適しています。1 – キーサイトの7 mmタイプと4端子対タイプのコンポーネン ト・テストフィクスチャは、反射法（Sパラメータ・テスト ポート）とシリーズスルー法（ゲインフェーズ・テストポート） で使用できます。 – インピーダンス測定パラメータ：|Z|、|Y|、θ、R、X、G、B、 C、L、D、Q – 内蔵DC電圧バイアス電源（0～±40 V、最大±100 mA） 1. 各手法のインピーダンス測定レンジの詳細については、『E5061B-3L5 LF-RFネットワーク・アナライザ＋オプション005インピーダンス解析機能』、 Data Shee（t 5990-7033JAJP）を参照してください。

06 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide LCRメータ キーサイトのLCRメータは、研究開発と製造の両方のアプリケー ションで最高の確度、速度、汎用性をお求めやすい価格で提供し ます。 – 20 Hz～ 3 GHzの広い周波数レンジ – 複数の周波数ポイントで連続テストが行える周波数リスト 掃引 – 低インピーダンスと高インピーダンスのどちらの測定でも、 最高の測定を実現 – アクセサリの品揃えが豊富で、リード付きコンポーネント、 表面実装コンポーネント、半導体、材料のテストに最適 – 高速測定と優れた測定の再現性を実現 – ハンドラインタフェースとBINソート機能により、製造環境 におけるテストの自動化を容易に実現 E4982A LCRメータ – 1 MHz～ 3 GHz、100 kHzの分解能 – 高速測定：0.9 m（s モード1）、2.1 m（s モード2）、3.7 ms （モード3）から選択可能 – 0.8 %の基本確度 – 広いインピーダンスレンジに対応するRF I-V法（0.14 Ω～ 4.8 kΩ） – 低インダクタンスの非常に安定した測定と優れたQ確度によ り、チップインダクタのテストに対応 4285A プレシジョンLCRメータ – 製造テストに最適なハンドラインタフェース – 測定パラメータ：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、 – 75 kHz～ 30 MHz Rdc、Idc、Vdc、ユーザー定義可能なパラメータの組み合 – 0.1 %の基本確度 わせ（最大4つのパラメータ） – リスト掃引測定 – 汎用PCインタフェース：GPIB、LAN、USB – オプション001：±40 V DCバイアス電圧を追加 – 測定パラメータ：|Z|、|Y|、θ、R、X、G、B、C、L、D、Q

07 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide E4980A プレシジョンLCRメータ E4980AL プレシジョンLCRメータ – 20 Hz～ 2 MHz、4桁の分解能 – 20 Hz～ 300 kHz/500 kHz/1 MHz、4桁の分解能 – 0.05 %の基本確度、低インピーダンスと高インピーダンス – 0.05 %の基本確度、低インピーダンスと高インピーダンス の測定で優れた再現性を実現 の測定で優れた再現性を実現 – 10 %確度測定範囲（測定周波数＠100 kHz） – 10 %確度測定範囲（測定周波数＠100 kHz） 0.0049 Ω～ 172,000,000 Ω 0.0049 Ω～ 172,000,000 Ω – 測定時間（1 MHz）：5.6 ms(SHORT)、88 ms(MED)、 – 測定時間（1 MHz）：12 ms(SHORT)、118 ms(MED)、 220 ms(LONG) 343 ms(LONG) – オプションE4980A-001：±20 Vrms/±100 mArmsのテス – 測定パラメータ：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、 ト信号、±40 V/±100 mAの内蔵DCバイアス、第2 DC電源、 Rdc Vdc/Idc測定を追加 – 汎用PCインタフェース：LAN、USB（メモリ/USBTMC）、 – オプション201および301：それぞれハンドラインタフェー GPIB スおよびスキャナインタフェースを追加 – 測定パラメータ：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、 Rdc、Vdc 1、Idc 1 – 汎用PCインタフェース：LAN、USB（メモリ/USBTMC）、 GPIB 1 オプションE4980A-001が必要です。

08 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide E4981A 120 Hz/1 kHz/1 MHzキャパシタンスメータ – 120 Hz、1 kHz、1 MHzのテスト周波数 – 高速測定：2.3 ms(1 MHz)、3.0 ms(1 kHz)、11.0 ms(120 Hz) – 基本確度 C：0.07 %、D：0.0005 – 製造テストに最適なハンドラインタフェースおよびスキャナイ ンタフェース – 測定パラメータ：C、D、Q、ESR、G – SLC機能により一定のテスト電圧を印加して、大容量キャパシ タを測定可能。

09 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide テストフィクスチャおよびアクセサリ（4端子対） 基本テストフィクスチャ 16034E SMD/チップ部品用テスト 16034G 小型SMD/チップ部品用テスト 16034H SMD/チップ部品用テスト フィクスチャ フィクスチャ フィクスチャ 周波数：≦40 MHz 周波数：≦120 MHz 周波数：≦120 MHz 最大DCバイアス：±42 Vピーク（最大） 最大DCバイアス：±42 Vピーク（最大） 最大DCバイアス：±42 Vピーク（最大） アレイ部品に最適 16044A SMD用4端子テストフィクスチャ 16334A SMD/チップ部品用ピンセット型 16047A アキシャル／ラジアル・テスト テストフィクスチャ フィクスチャ 周波数：≦10 MHz 最大DCバイアス：±42 Vピーク（最大） 周波数：≦15 MHz 周波数：A：≦13 MH（z ケルビンコンタクト） 最大DCバイアス：±42 Vピーク（最大） 最大DCバイアス：A：±42 Vピーク（最大） 16047E テストフィクスチャ 16089A/B/C/D クリップリード 周波数：≦120 MHz クリップ型状：A/B/C：ケルビン 最大DCバイアス：±42 Vピーク（最大） D：ワニ口 周波数：5 Hz～ 100 kHz ケーブル長：A/B/C/D：0.94 m E：1.3 m 最大DCバイアス：±42 Vピーク（最大）

10 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide テストフィクスチャおよびアクセサリ（4端子対） 外部DCバイアスフィクスチャ 16065A アキシャル／ラジアル部品用 16065C 外部バイアスアダプタ テストフィクスチャ（安全カバー付き） 周波数：100 Hz～ 1 MHz 周波数：50 Hz～ 2 MHz 最大外部供給DCバイアス：±40 V 最大外部供給DCバイアス：±200 V 50 μFのブロッキングキャパシタがHc端子 5.6 μFのブロッキングキャパシタがHc端 に直列に接続されています 子に直列に接続されています テストリード 16048A/D/E BNCテストリード 16048G/H BNCテストリード 周波数：A：≦30 MHz、D：≦30 MHz、 周波数：≦120 MHz E：≦2 MHz ケーブル長：G：1 m、H：2 m ケーブル長：A：0.94 m、D：1.89 m、 最大DCバイアス：±42 Vピーク（最大） E：3.8 m 4294A/E4990A専用 最大DCバイアス：±42 Vピーク（最大） ターミナルアダプタ 42942A 4端子対-7 mmターミナルアダプタ 周波数：≦120 MHz 最大DCバイアス：±42 Vピーク（最大） 4294A/E4990A専用

11 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide テストフィクスチャおよびアクセサリ（4端子対） 材料測定 その他 16451B 誘電体テストフィクスチャ 16452A 液体テストフィクスチャ 測定パラメータ： 測定パラメータ： 42941A インピーダンス・プローブ・ キャパシタンス(C)、損失係数(D)、誘電率 キャパシタンス(C)、誘電率(εr'、εr'') キット (εr'、εr'') 量：≦6.8 ml 被試験材料サイズ： 周波数：20 Hz～ 30 MHz 周波数：≦120 MHz 厚さ：≦10 mm 最大DCバイアス：±42 Vピーク（最大） 直径：10～ 56 mm プローブケーブル長：1.5 m 周波数：≦30 MHz 4294A/E4990A専用 テストフィクスチャおよびアクセサリ（7 mm端子） RF SMD/チップコンポーネント 16196A/B/C/D 平行電極SMDテスト 16197A 底面電極SMDテストフィクスチャ 16092A アキシャル／ラジアル/SMD フィクスチャ テストフィクスチャ 周波数：DC～ 3 GHz 平行電極SMD用同軸フィクスチャ。 最大DCバイアス：±42 Vピーク（最大） 周波数：≦500 MHz 周波数：DC～ 3 GHz 最大DCバイアス：±42 Vピーク（最大） 最大DCバイアス：±42 Vピーク（最大） 適応SMDサイズ： 16196A：1.6 mm×0.8 mm 16196B：1.0 mm×0.5 mm 16196C：0.6 mm×0.3 mm 16196D：0.4 mm×0.2 mm

12 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide 16192A 平行電極SMDテストフィクスチャ 16194A 高温コンポーネント用 16200B 外部DCバイアスアダプタ テストフィクスチャ 周波数：DC～ 2 GHz 周波数：1 MHz～ 1 GHz 最大DCバイアス：±42 Vピーク（最大） 周波数：DC～ 2 GHz 最大外部供給DCバイアス：5 A、±40 V 最大DCバイアス：±42 Vピーク（最大） 動作温度：－55 ℃～＋200 ℃ 材料測定 16453A 誘電材料テストフィクスチャ 16454A 磁性材料テストフィクスチャ 周波数：1 MHz～ 1 GHz 周波数：1 kHz～ 1 GHz サンプルサイズ（平滑薄板のみ）： サンプルサイズ（トロイダルコアのみ）： 厚さ：0.3 mm～ 3 mm 高さ：≦8.5 mm 直径：≧15 mm 内径：≧3.1 mm 外径：≦20 mm テストフィクスチャおよびアクセサリ(E5061B) 16201A N型-7 mmターミナルアダプタ 周波数：≦3 GHz 最大DCバイアス：±40 V E5061B専用

13 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide キーサイトのテストアクセサリは、測定の効率化と 確度の向上を実現 テストフィクスチャの選択は、適切な測定器の選択と同様に重要 適切なテストフィクスチャを用いることにより、より確度の高い です。キーサイトでは、アキシャル、ラジアル、SMD/チップデ 測定結果が得られます。 バイス用のアクセサリを豊富に取り揃えています。さらに、リ – 測定の信頼性と再現性の向上 モートテストやシステムアプリケーションを容易にするために、 – スループットの向上 さまざまなテストリードを用意しています。安全カバー付きの外 – 作業ミスの低減 部テストフィクスチャもご利用いただけます。 – より厳しいテストリミットの適用 – 測定確度の向上 製品の詳細およびカタログについては、以下のアクセサリの ウェブサイトをご覧ください。 www.keysight.co.jp/find/accessories 表3.　テストアクセサリ／フィクスチャ 16034E SMD/チップ・テストフィクスチャ DC～ 40 MHz • • • • • • 16034G SMD/チップ・テストフィクスチャ（小型SMD用） DC～ 120 MHz • • • • • • 16034H SMD/チップ・テストフィクスチャ（アレイ部品用） DC～ 120 MHz • • • • • 16044A SMD/チップ・テストフィクスチャ（4端子接続） DC～ 10 MHz • • • • • 16047A アキシャル／ラジアル・テストフィクスチャ DC～ 13 MHz • • • • • 16047E アキシャル／ラジアル・テストフィクスチャ DC～ 120 MHz • • • • • • 16048A 1 mのテストリード、BNC DC～ 30 MHz • • • 16048D 2 mのテストリード、BNC DC～ 30 MHz • • • 16048E 4 mのテストリード、BNC DC～ 2 MHz • 16048G 1 mのテストリード、BNC DC～ 120 MHz • • 16048H 2 mのテストリード、BNC DC～ 120 MHz • • 16065A 安全カバー付き外部電圧バイアス(≦200 Vdc) 50 Hz～ 2 MHz • • • • • 16065C 外部バイアスアダプタ(≦40 Vdc) 100 Hz～ 1 MHz • • • 16089A/B/C/D ケルビンクリップ・リード 5 Hz～ 100 kHz • • • • • 16092A RFばねクリップ：アキシャル／ラジアル/SMD DC～ 500 MHz •1 •2 • •3 16192A 平行電極SMDテストフィクスチャ DC～ 2 GHz •1 •2 • •3 16194A 高温コンポーネント用テストフィクスチャ DC～ 2 GHz •1 •2 • •3 16196A/B/C/D 平行電極SMDテストフィクスチャ DC～ 3 GHz •1 •2 • •3 16197A 底面電極SMDテストフィクスチャ DC～ 3 GHz •1 •2 • •3 16200B 外部DCバイアスアダプタ 1 MHz～ 1 GHz •1 •2 • •3 16201A N型-7 mmターミナルアダプタ 5 Hz～ 3 GHz • 16334A SMD/チップ部品用ピンセット型テストフィクスチャ DC～ 15 MHz • • • • • 16451B 誘電材料テストフィクスチャ DC～ 30 MHz • • • • • 16452A 液体テストフィクスチャ 20 Hz～ 30 MHz • • • • 16453A 誘電材料テストフィクスチャ 1 MHz～ 1 GHz •4 16454A 磁性材料テストフィクスチャ 1 kHz～ 1 GHz •2 •4 42941A インピーダンスプローブ・キット DC～ 120 MHz • 42942A 4端子対-7 mmアダプタ DC～ 120 MHz • 注記：周波数および使用上の制限については、アクセサリの説明を参照してください。 1. 3.5 mm（オス）-7 mmアダプタが必要です。 2. 42942Aが必要です。 3. 16201Aと組み合わせて場合に使用できます。 4. E4991B-002が必要です。 E4980A/AL 4285A E4981A E4982A E4990Aオプション120 E4990Aオプション010/020/030/050 E4991B E5061Bオプション3L5/005

14 | Keysight | LCRメータ、インピーダンス・アナライザ、テストフィクスチャ - Selection Guide 測定確度の向上に有用 キーサイトのアプリケーションに関する知識は、測定確度の向上に役 立ちます。 インピーダンス測定ハンドブック（カタログ番号5950-3000JA）は、 インピーダンス測定の総合的な手引書です。このハンドブックはイン ピーダンス測定の基本から応用までを網羅しており、テストの問題に 対応する上で役立つ測定手法を学ぶことができます。 1. インピーダンス測定の基本 2. インピーダンス測定器 3. 測定ケーブルの接続方法とテストフィクスチャ 4. 測定誤差と誤差補正 5. インピーダンス測定の応用 補完製品およびアクセサリ 最適なソリューションを簡単に見つけ出すことができるように、キーサイトのインピー ダンス測定製品の補完製品／専用アクセサリを製造しているメーカーを以下に掲載し ます。ご興味のある製品がございましたら、各メーカーに直接お問い合わせください。 （キーサイトは、これらのメーカーの製品を特に推奨しているわけでなく、リストは参考 情報です）。 会社名 主要製品／専門分野 ウェブサイトのアドレス All-Ring Tech (ART)社 コンポーネントの試験装置、選別装置、テーピング装置 www.allring-tech.com.tw アルモテック（株） カスタム・テストフィクスチャ www.arumotech.co.jp アクシス・ネット（株） ハイパワー条件下のインピーダンス測定システム www.axisnetinc.com ベータレーザーマイク社 自動LANケーブル・テスト・システム www.betalasermike.com BH Electronics社 広帯域トランス www.bhelectronics.com カスケード・マイクロテック社 半導体およびICアプリケーション用のRF/マイクロ波プローバお www.cascademicrotech.com よびアクセサリ Electro Scientific Industries (ESI)社 コンポーネントの試験装置、選別装置、テーピング装置 www.esi.com エスペック社 コンポーネント／材料テスト用の温度チャンバ www.espec.com HCUNI社 材料測定ソリューション www.hcuni.com （株）ヒューモラボラトリー キャパシタ／水晶デバイスの試験装置および選別装置 www.humo.co.jp Inter-Continental Microwave (ICM)社 自動デバイス・ハンドリング・システム、RF/マイクロ波テス www.icmicrowave.com トフィクスチャ、非同期校正用標準 （株）関東電子応用開発(KEAD) 材料測定ソリューション www.kead.co.jp キーコム（株） 材料測定ソリューション www.keycom.co.jp Material-Wave Interactions (MWI) 材料測定ソリューション www.mwilab.com Laboratories社 North Hills Signal Processing社 平衡測定用の広帯域トランス（バラン） www.northhills-sp.com （株）セイワ技研 エネルギー／バッテリー・テスト・ソリューション www.seiwa-giken.co.jp （株）システムハウス・サンライズ 太陽電池セル用のC-Vテストソリューション www.ssunrise.co.jp サムテック（有） 材料測定ソリューション www.sumtec.biz Sine Yo Feng (SYF)社 コンポーネントの試験装置およびテーピング装置 www.syfpt.com.tw （株）東京ウエルズ コンポーネントの試験装置、選別装置、テーピング装置 www.tokyoweld.com
