「低価格の常識を覆す、Keysight高性能オシロスコープ」InfiniiVision 1000 Xシリーズ 製品カタログ

InfiniiVision 1000 X-シリーズ オシロスコープ 50 MHz～200 MHzの帯域幅を備えた2チャネル/4チャネルモデル www.keysight.co.jp 1

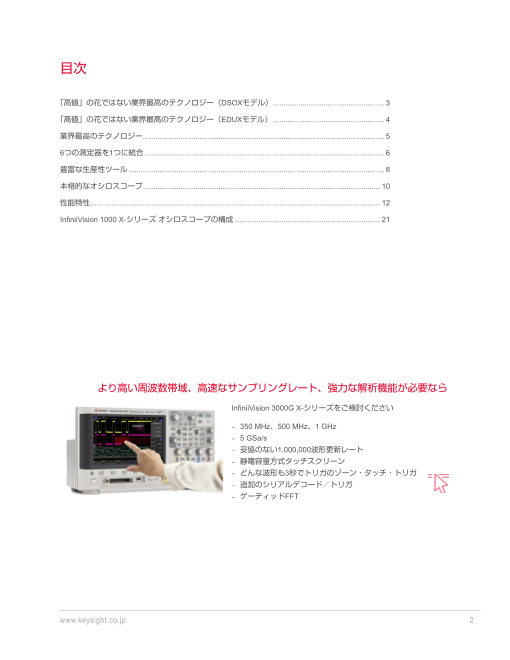

目次 「高値」の花ではない業界最高のテクノロジー（DSOXモデル） ..................................................... 3 「高値」の花ではない業界最高のテクノロジー（EDUXモデル） ..................................................... 4 業界最高のテクノロジー ................................................................................................................... 5 6つの測定器を1つに統合 .................................................................................................................. 6 豊富な生産性ツール .......................................................................................................................... 8 本格的なオシロスコープ ................................................................................................................. 10 性能特性 .......................................................................................................................................... 12 InfiniiVision 1000 X-シリーズ オシロスコープの構成 ..................................................................... 21 より高い周波数帯域、高速なサンプリングレート、強力な解析機能が必要なら InfiniiVision 3000G X-シリーズをご検討ください – 350 MHz、500 MHz、1 GHz – 5 GSa/s – 妥協のない1,000,000波形更新レート – 静電容量方式タッチスクリーン – どんな波形も3秒でトリガのゾーン・タッチ・トリガ – 追加のシリアルデコード／トリガ – ゲーティッドFFT www.keysight.co.jp 2

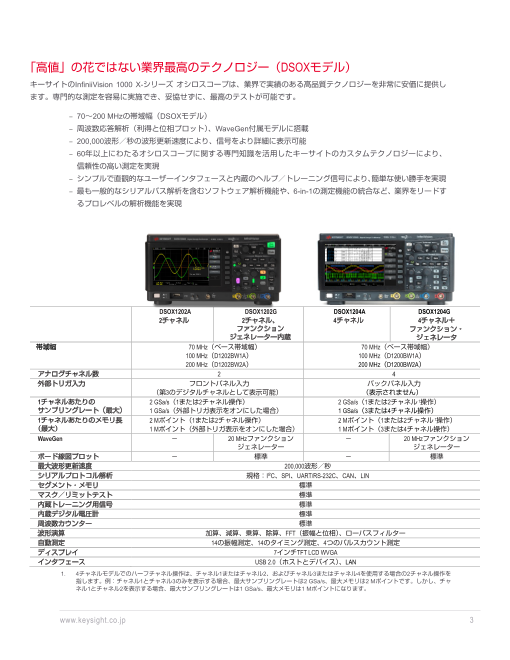

「高値」の花ではない業界最高のテクノロジー（DSOXモデル） キーサイトのInfiniiVision 1000 X-シリーズ オシロスコープは、業界で実績のある高品質テクノロジーを非常に安価に提供し ます。専門的な測定を容易に実施でき、妥協せずに、最高のテストが可能です。 – 70～200 MHzの帯域幅（DSOXモデル） – 周波数応答解析（利得と位相プロット）、WaveGen付属モデルに搭載 – 200,000波形／秒の波形更新速度により、信号をより詳細に表示可能 – 60年以上にわたるオシロスコープに関する専門知識を活用したキーサイトのカスタムテクノロジーにより、 信頼性の高い測定を実現 – シンプルで直観的なユーザーインタフェースと内蔵のヘルプ／トレーニング信号により、簡単な使い勝手を実現 – 最も一般的なシリアルバス解析を含むソフトウェア解析機能や、6-in-1の測定機能の統合など、業界をリードす るプロレベルの解析機能を実現 DSOX1202A DSOX1202G DSOX1204A DSOX1204G 2チャネル 2チャネル、 4チャネル 4チャネル＋ ファンクション ファンクション・ ジェネレーター内蔵 ジェネレータ 帯域幅 70 MHz（ベース帯域幅）….. 70 MHz（ベース帯域幅）….. 100 MHz（D1202BW1A） 100 MHz（D1200BW1A） 200 MHz（D1202BW2A） 200 MHz（D1200BW2A） アナログチャネル数 2 4 外部トリガ入力 フロントパネル入力 バックパネル入力 （第3のデジタルチャネルとして表示可能） （表示されません） 1チャネルあたりの 2 GSa/s（1または2チャネル操作）…… 2 GSa/s（1または2チャネル 1操作）.. サンプリングレート（最大） 1 GSa/s（外部トリガ表示をオンにした場合） 1 GSa/s（3または4チャネル操作） 1チャネルあたりのメモリ長 2 Mポイント（1または2チャネル操作）…… 2 Mポイント（1または2チャネル 1操作）。 （最大） 1 Mポイント（外部トリガ表示をオンにした場合） 1 Mポイント（3または4チャネル操作） WaveGen － 20 MHzファンクション － 20 MHzファンクション ジェネレーター ジェネレーター ボード線図プロット － 標準 － 標準 最大波形更新速度 200,000波形／秒 シリアルプロトコル解析 規格：I²C、SPI、UART/RS-232C、CAN、LIN セグメント・メモリ 標準 マスク／リミットテスト 標準 内蔵トレーニング用信号 標準 内蔵デジタル電圧計 標準 周波数カウンター 標準 波形演算 加算、減算、乗算、除算、FFT（振幅と位相）、ローパスフィルター 自動測定 14の振幅測定、14のタイミング測定、4つのパルスカウント測定 ディスプレイ 7インチTFT LCD WVGA インタフェース USB 2.0（ホストとデバイス）、LAN 1. 4チャネルモデルでのハーフチャネル操作は、チャネル1またはチャネル2、およびチャネル3またはチャネル4を使用する場合の2チャネル操作を 指します。例：チャネル1とチャネル3のみを表示する場合、最大サンプリングレートは2 GSa/s、最大メモリは2 Mポイントです。しかし、チャ ネル1とチャネル2を表示する場合、最大サンプリングレートは1 GSa/s、最大メモリは1 Mポイントになります。 www.keysight.co.jp 3

「高値」の花ではない業界最高のテクノロジー（EDUXモデル） EDUX1052AおよびEDUX1052G プロレベルの測定器で学生に質の高い教育を提供し、業界レベルの技能を身に付けさせることができます。 1000 X-シリーズ オシロスコープはハイエンドのオシロスコープ製品と同じテクノロジーを活用しているため、 世界有数の研究開発ラボで採用されているものと変わらないハードウェアとソフトウェアで学習を進めること ができます。 – 内蔵のトレーニング信号により、学生が信号の捕捉／解析方法を短時間で習得できます。 – 教育用キットには動的な教育用ラボ、包括的なラボガイド、学生向けに作成されたチュートリアル、先生と助手 向けにオシロスコープの基礎をまとめたPowerPointスライドセットなどが含まれます。 – IoTシステムのデザイン、応用コースウェア。1000 X-シリーズ オシロスコープとU3800A モノのインターネッ ト（IoT）システムのデザイン、応用コースウェアを使用することができます。 – ボード線図プロットは基本概念です。1000 X-シリーズの周波数応答アナライザ機能は、学生がパッシブRLC 回路やアクティブオペアンプの利得／位相性能を理解する上で非常に役立つツールです（「G」モデルでのみ 利用できます）。 – オプションでDSOXBODE ボード線図トレーニングキットが用意されています。詳しくは8ページをご覧くだ さい。 – BenchVueソフトウェアとBV0004B BenchVueオシロスコープアプリケーション（標準）を組み合わせて使用す れば、1000 X-シリーズなど複数の測定器を同時に制御し、測定結果を表示することができます。 EDUX1052G 50 MHz 1 GSa/s EDUX1052A EDUX1052G 2チャネル 2チャネル、 ファンクションジェネレーター内蔵 帯域幅 50 MHz アナログチャネル数 2＋1（外部トリガをデジタルチャネルとして表示可能） 外部トリガ（または第3のデジタルチャネル） 1 最高サンプリングレート 1 GSa/s（全チャネル） 最大メモリ長 200,000ポイント（全チャネル） 最大波形更新速度 100,000波形／秒 WaveGen － 20 MHzファンクションジェネレーター ボード線図プロット － 標準 シリアルプロトコル解析 規格：I²C、UART/RS-232C 内蔵デジタル電圧計 標準 周波数カウンター 標準 内蔵トレーニング用信号 標準 波形演算 加算、減算、乗算、除算、FFT（振幅と位相）、ローパスフィルター 自動測定 14の振幅測定、14のタイミング測定、4つのパルスカウント測定 ディスプレイ 7インチTFT LCD WVGA インタフェース USB 2.0（ホストとデバイス）、LAN www.keysight.co.jp 4

業界最高のテクノロジー （以下の をクリックするとキーサイトのYouTubeチャンネルの動画にリダイレクトします） 60年以上にわたるオシロスコープに関する専門知識を活用したキーサイトのカスタム テクノロジーにより、信頼性の高い測定を実現。 安価なオシロスコープが必ずしも低品質であるとは限りません。キーサイト・テクノロジーは、1939年に初めて発振器を製造 して以来、「最高品質」を目標にして情熱を傾けてきました。そして、今1000X-シリーズに至り、プロ仕様のオシロスコープ を低価格で提供しています。 最大200,000波形／秒の波形更新速度でグリッチを容易に捕捉。 トレーニング信号 優れた測定機能 メモリ性能 FFT MegaZoom IV ASIC セグメントメモリ マスク・テスト 直 感的な制御／内蔵ヘルプ www.keysight.co.jp 5

6つの測定器を1つに統合 業界最高のソフトウェア解析機能と6種類の測定器を1台に統合することにより、プロレベルのオシロスコープ機能を実現。 1000 X-シリーズは以下の機能を備えているので、コストと貴重なベンチスペースを節約できます。 オシロスコープ 1000 X-シリーズは妥協のない品質の低価格オシロスコープ製品ファミリー です。各モデルは、価格が3倍のオシロスコープに匹敵する測定機能と、標準 ソフトウェア解析機能を備えています。 WaveGen（変調機能を備えた内蔵20 MHzファンクションジェネレーター） （EDUX1052G、DSOX1202G、DSOX1204Gモデルのみ） 1000 X-シリーズは、変調機能を備えた20 MHzファンクションジェネレー ターを内蔵しています。ベンチスペースや予算の制約が厳しい教育ラボ やデザインラボに最適です。内蔵ファンクションジェネレーターは、 被試験デバイスに対して正弦波、方形波、ランプ波、パルス、DC、ノイ ズ波形の信号を出力できます。AM、FM、FSKの設定をカスタマイズ して、信号に変調を加えることができます。オシロスコープにファンク WaveGenファンクションジェネレーターを使用すれば、振 ションジェネレーター機能を内蔵できるので、別途ファンクションジェ 幅変調信号を含むさまざまな波形を出力できます。 ネレーターを購入する必要がありません。 ハードウェアベースのシリアル・プロトコル・デコード／トリガ機能 1000 X-シリーズは、本格的なシリアル通信解析（標準）を可能 にするパワフルなプロトコル・アナライザとして使用できます。 他社のオシロスコープは、ソフトウェアによるポストプロセッシ ング手法を採用しているので、波形やデコードの更新速度が遅く なりますが、1000 X-シリーズはハードウェアベースの高速デコー ド機能を採用しているので、オシロスコープのユーザビリティー が向上するだけでなく、発生頻度の少ないシリアル通信エラーの 捕捉確率も高まります。 EDUXモデルは、I2CおよびUART/RS-232C（規格）をサポート します。DSOXモデルは、I2C、SPI、UART/RS-232C、CAN、LIN （規格）をサポートします。 www.keysight.co.jp 6

6 in 1多機能を実現（続き） 周波数応答アナライザ（EDUX1052G、DSOX1202G、DSOX1204Gモデルのみ） 周波数応答解析（利得および位相ボード線図プロット）は、増幅器、パッ シブ回路、電源フィードバック回路を評価するためには欠かせない重要 な測定であり、ボード線図プロットは、すべての電子工学の学生が学ぶ べき基本概念でもあります。1000 X-シリーズの周波数応答アナライザ 機能（「G」モデルでは標準装備）は、学生がパッシブRLC回路や増幅器 の利得／位相性能を理解する上で非常に役立つツールです。周波数に対 する利得と位相を測定できます（ボード線図プロット）。これらの測定 には通常、ベクトル・ネットワーク・アナライザ（VNA）と低価格の 周波数応答アナライザ（FRA）が使用されますが、1000 X-シリーズの 内蔵WaveGenおよびボード線図プロット機能を使用すれば、利得と 位相を簡単に手頃なコストで解析できます。 また、工学部学生が周波数応答測定学習に利用できるDSOXBODEボード線図トレーニングキットやダウンロード可能なチュートリ アル/ラボガイドが用意されています。 デジタル電圧計ダウンロード 1000 X-シリーズ オシロスコープは、3桁の電圧計（DVM）を内蔵 しています。電圧計はオシロスコープチャネルに接続されたプロー ブを使用しますが、測定はオシロスコープ・トリガ・システムから 独立しているため、DVMの測定もトリガをかけられたオシロスコー プの測定も同じ接続で行えます。オシロスコープによる捕捉を設定 しなくても、AC RMS、DC、DC RMSを短時間で測定できます。 電圧計の結果は常時表示されるため、すぐに特性を評価できます。 内蔵DVMは、1000 X-シリーズ オシロスコープに標準装備されてい ます。 周波数カウンター 各オシロスコープに5桁の周波数カウンターが内蔵されています。周波数カウンターの操作 にはオシロスコープチャネルに接続されたプローブを使用するので、カウンターの測定もト リガをかけられたオシロスコープの測定も同じ接続で行えます。オシロスコープによる捕捉 を設定しなくても、周波数を短時間で測定できます。高分解能周波数測定の結果は常時表示 されるため、すぐに特性を評価できます。 www.keysight.co.jp 7

豊富な生産性ツール 各国の言語に対応したGUIとヘルプ 使い慣れている言語でオシロスコープを操作できます。グラフィカル・ユーザー・インタフェー ス（GUI）、内蔵ヘルプシステム、フロント・パネル・オーバーレイ、ユーザーズマニュアルは、 英語、簡体字中国語、繁体字中国語、日本語、韓国語、フランス語、ドイツ語、イタリア語、 ポルトガル語、ロシア語、スペイン語から選択できます。GUIとフロント・パネル・オーバー レイは、ポーランド語、タイ語、チェコ語にも対応しています。内蔵ヘルプは、ポーランド語 とタイ語にも対応しています。操作中に任意のボタンを押し続けるだけで、内蔵ヘルプシステ ムを利用できます。 プローブソリューション 1000 X-シリーズ オシロスコープを最大限に活用するために、アプリケーションに適したプロー ブとアクセサリが選択できます。キーサイトは、InfiniiVision 1000 X-シリーズ用の革新的なプ ローブやアクセサリを豊富に取り揃えています。InfiniiVision 1000 X-シリーズ オシロスコープ には、オシロスコープの各チャネル用に切り替え可能な1:1/10:1高インピーダンス・パッシブ・ プローブが標準で付属します。 教育者向けオシロスコープトレーニングキット 教育者向けオシロスコープトレーニングキット（標準）では、内蔵トレー ニング用信号を内蔵しているので、電子工学や物理学の学生はオシロスコー プの機能の概要と、基本的な測定方法を学習することができます。また、 キットには包括的なオシロスコープラボガイドと学生向けに作成された チュートリアルが含まれます。キーサイトは、さらに先生と助手向けにラ ボ開始前の講義に使用できるオシロスコープの基礎をまとめたPowerPoint スライドセットも提供しています。電子工学や物理学の学生が最初の回路 ラボに参加する前の30分の講義に最適です。なお、このPowerPointスライ ドには、完全な講師用ノートも付属しています。 ボード線図トレーニングキット DSOXBODE ボード線図トレーニングキットは、オシロスコープのWaveGenファンクションジェネレー ターの出力に直接接続されるBNC入力を備えた直列R-L-C回路基板で構成されています。VINとBPFOUT （バンドパスフィルター出力）またはLPFOUT（ローパスフィルター出力）をプローブするためのテス トポイントが明確に表示されています。また、このトレーニングキットには、工学系の学生や教員がダ ウンロードできる包括的なチュートリアルとラボガイドも含まれています。このトレーニングガイドは 周波数応答測定の穴埋め式質問から始まり、ボード線図プロットの行い方に関する段階的ラボ説明を 提供します。DSOXBODE ボード線図トレーニングキットは、すべての「G」モデルInfiniiVision 1000 X-シリーズ オシロスコープで使用できます。 www.keysight.co.jp 8

豊富な生産性ツール（続き） 接続とリモート制御 内蔵USBホストとUSBデバイスポートにより、PCと容易に接続できます。BenchVueソフトウェ アとBV0004B BenchVueオシロスコープアプリケーション（標準）を組み合わせて使用すれば、 1000 X-シリーズなど複数の測定器を同時に制御し、測定結果を表示することができます。フロ ントパネルを使用するように、自動テストシーケンスを簡単に作成できます。3回クリックする だけで、短時間で測定データをExcel、Word、MATLABにエクスポートできます。モバイルデバ イスを使用して、どこからでも1000 X-シリーズをモニター／制御できます。 標準のLANポートは、データや画像を保存し制御できるリモートのウェブベースの仮想フロン トパネルをサポートしています。 ウェブベースの仮想フロントパネル。 オフラインオシロスコープ解析ソフトウェア キーサイトのD9010BSEO InfiniiumオフラインPCベースオシロスコープ 解析ソフトウェアを使用すれば、オシロスコープ本体がなくても、信号 表示、解析、ドキュメント作成などさまざまな作業が行えます。オシロス コープで捕捉した波形をファイルに保存し、PCのInfiniiumオフラインソフ トウェアで呼び出すことができます。 BenchVueオシロスコープアプリケーション BenchVueのオシロスコープアプリケーション（標準）を使用すると、 キーサイト 迅速な表示画面の捕捉と注釈付け、トレースデータの記録、測定の BenchVue データロギングに対するオシロスコープの制御が可能になります オン （BV0000Aモデルに搭載）。フロントパネルを使用するように、自動 テストシーケンスを簡単に作成できます。3回クリックするだけで、 短時間で測定データをExcel、Word、MATLABにエクスポートでき ます。モバイルデバイスを使用して、どこからでも1000 X-シリーズ をモニター／制御できます。 www.keysight.co.jp 9

高速な波形更新レート 本格的なオシロスコープ 高速な200,000波形／秒の波形更新速度に より、ランダムで頻度の低い信号グリッチや 異常もクリアに表示できます。 DVM/カウンター 3桁のデジタル電圧計 5桁の周波数カウンター USB トレーニング信号 内蔵USBポートとUSBストレージデバイ 内蔵教育トレーニングキット スを使用すれば、スクリーンショットと 信号、ダウンロード可能なト データを簡単にすばやく保存することが レーニングガイド付き。 できます。 www.keysight.co.jp 10

測定 解析機能 測定キーを押して、32種類の マスク・リミット・テスト 内蔵の自動測定にアクセスで DVM きます。 周波数応答解析 シリアル・バス・デコード 基準波形（2） 小型で大画面 314 mm × 165 mm × 130 mm（12.4” × 6.5” × 5.1”） 7” WVGA カーソル [Cursors]キーを使用すれば、カスタ ム測定も簡単です。4つの高度なカー ソルを使用して、任意の値または差 を測定できます。 波形演算ツール 波形演算（+ − × ÷）、FFT機能 トレーニング信号 （利得と位相）、ローパスフィル すべてのモデルに標準で内蔵され、一般 ターを簡単に使用できます。 的な信号の問題のトラブルシューティン グ方法を短時間で習得 できます。 業界最高のユーザーインタフェース ファンクション・ジェネレーター 内蔵の各国語版ヘルプ 一般的なオシロスコープのコントロールを 使用して、非常に簡単に操作できます。 内蔵のファンクションジェネレー 説明が必要なボタンを押し続ける ターを使用すれば、必要な信号を だけで、各国語版ヘルプを瞬時に 作成し、デザインのシミュレーショ 表示できます。 ンや利得／位相ボード線図プロッ トの実行をすぐに開始できます。 www.keysight.co.jp 11

性能特性 オシロスコープの概要 EDUX1052A/EDUX1052G DSOX1202A/DSOX1202G DSOX1204A/DSOX1204G 帯域幅（–3 dB）1、2 50 MHz 70 MHz 70 MHz 100 MHz（オプションD1202BW1A搭載） 100 MHz（オプションD1200BW1A搭載） 200 MHz（オプションD1202BW2A搭載） 200 MHz（オプションD1200BW2A搭載） 立ち上がり時間の計算値 ≦ 7 ns ≦ 5 ns（70 MHzベースモデル） ≦ 5 ns（70 MHzベースモデル） （10～90 %） ≦ 3.5 ns（100 MHzオプション搭載） ≦ 3.5 ns（100 MHzオプション搭載） ≦ 1.7 ns（200 MHzオプション搭載） ≦ 1.7 ns（200 MHzオプション搭載） 入力チャネル数 2 2 4 最高サンプリングレート 1 GSa/s（全チャネル） 2 GSa/s（全チャネル） 2 GSa/s（1またはハーフチャネル 3操作） 1 GSa/s（外部トリガが表示されて 1 GSa/s（3または4チャネル操作） いる場合） 最大メモリ長 200 kポイント（全チャネル） 2 Mポイント（全チャネル） 2 Mポイント（1または2チャネル 3操作） 1 Mポイント（外部トリガが表示さ 1 Mポイント（3または4チャネル操作） れている場合） 最大波形更新速度 ≧100,000波形／秒 ≧200,000波形／秒 ≧200,000波形／秒 垂直軸システム 全モデル 入力カップリング DC、AC（10 Hzカットオフ周波数） 入力インピーダンス／容量 1 MΩ ± 2%, 16 pF ±3 pF 入力感度範囲 4 500 μV/div～10 V/div 標準プローブ N2142A 1/10切換可能、75 MHz（EDUX1052A/EDUX1052Gに2本付属） N2140A 1/10切換可能、200 MHz（DSOX1202A/DSOX1202Gに2本付属） N2140A 1/10切換可能、200 MHz（DSOX1204A/DSOX1204Gに4本付属） プローブ減衰比 0.1X～10,000X（1-2-5シーケンス）：（－20 dB ～＋80 dB（0.1 dBステップ）） ハードウェア帯域幅制限 約20 MHz（選択可能） 垂直軸分解能 8ビット 反転信号 選択可能 最大入力電圧 150 Vrms、200 Vpk DC垂直軸確度 ±[DC垂直軸利得確度＋DC垂直軸オフセット確度＋フルスケールの0.25 %] DC垂直軸利得確度 1 フルスケールの+3%（≧10 mV/div） フルスケールの＋4 %（＜10 mV/div） DC垂直軸オフセット確度 ±0.1 div±2 mV±オフセット設定値の1 % スキュー チャネル間: 1 ns（スキュー補正なし） チャネル-外部間: 2 ns（スキュー補正なし） オフセットレンジ 500 uV/div～200 mV/div: +2 V > 200 mV/div～10 V/div: +100 V 1. 保証されている仕様を表します。その他はすべて代表値です。仕様は、30分間のウォームアップ後、ユーザー校正温度から±10 ℃以内で有効です。 2. 帯域幅の仕様は、1 mV/div～10 V/divの垂直軸設定に適用されます。垂直軸設定500 μV/divでの帯域幅は、20 MHzに制限されています。 3. 4チャネルモデルでのハーフチャネル操作は、チャネル1またはチャネル2、およびチャネル3またはチャネル4を使用する場合の2チャネル操作を指します。 4. 500 μV/divは、1 mV/div設定を2倍にデジタル拡大したものです。 www.keysight.co.jp 12

性能特性（続き） 水平軸システム 全モデル タイムベース範囲 5 ns/div ～ 50 s/div （50 MHz、70 MHz、および100 MHzモデル）、2 ns/div ～ 50 s/div （200 MHzモデル） 水平軸分解能 2.5 ps タイムベース確度 5 50 ppm±5 ppm/年（経年変化） タイムベース遅延時間範囲 プリトリガ: 1画面幅または200 μsのどちらか大きい方 ポストトリガ: 1～500 s チャネル間スキュー補正範囲 ±100 ns Δ時間確度（カーソル使用） ±（タイムベース確度×読み値）±（0.0016×画面幅）±200 ps（同一チャネル） モード メイン、ズーム、ロール、XY XY X＝チャネル1、Y＝チャネル2、Z＝外部トリガ、1.4 Vブランキング 帯域幅：最大帯域幅。1 MHzでの位相誤差：＜0.5 ° 収集システム EDUX1052A/EDUX1052G DSOX1202A/DSOX1202G DSOX1204A/DSOX1204G 最高サンプリングレート 1 GSa/s 2 GSa/s（2チャネル操作）、1 GSa/s（4チャネル操作） 最大レコード長 200 kポイント 2 Mポイント（2チャネル操作）、1 Mポイント（4チャ ネル操作） 収集モード ノーマル デフォルトモード デフォルトモード ピーク検出 最小10 nsのグリッチをすべてのタイムベース すべてのタイムベース設定で最小 設定で捕捉可能 70 MHzモデル：すべてのタイムベース設定で10 ns 100 MHzモデル：すべてのタイムベース設定で5 ns 200 MHzモデル：すべてのタイムベース設定で2.5 ns アベレージング 2、4、8、16、64、．．．65,536から選択可能 2、4、8、16、64、．．．65,536から選択可能 高分解能 リアルタイム・ボックスカー・アベレージングを リアルタイム・ボックスカー・アベレージングを 使用すれば、ランダムノイズが減少し、効果的に 使用すれば、ランダムノイズが減少し、効果的に 垂直軸分解能が12ビット分解能まで向上します 垂直軸分解能が12ビット分解能まで向上します （1 GSa/sで≧ 20 μs/div の場合） （2 GSa/sで≧ 20 μs/div の場合） セグメント － セグメントメモリは、動作間に長いデッドタイム のあるデータストリームの場合、メモリを有効に 活用できます。 最大セグメント数＝500 最小トリガ再アーム時間＝1 μ（s セグメント収集 モードで1,000,000波形／秒） 時間モード ノーマル デフォルトモード デフォルトモード ロール 画面上を右から左に移動する波形が表示され 画面上を右から左に移動する波形が表示され ます。50 ms/div以下のタイムベース設定で使用 ます。50 ms/div以下のタイムベース設定で使用 可能 可能 XY 電圧対電圧を表示します 電圧対電圧を表示します X＝チャネル1、Y＝チャネル2 X＝チャネル1、Y＝チャネル2 Z＝外部トリガ、1.4 Vブランキング Z＝外部トリガ、1.4 Vブランキング 1 MHzでの位相誤差：＜0.5 ° 1 MHzでの位相誤差：＜0.5 ° オートスケール アナログ入力チャネルと外部トリガ入力に接続さ アナログ入力チャネルと外部トリガ入力に接続さ れた全信号を検出／表示。トリガタイプを、 れた全信号を検出／表示。トリガタイプを、 約10 mVppを超える信号を持つ外部（最優先の信号 約10 mVppを超える信号を持つ外部（最優先の信号 源）または最小番号のチャネル上で立ち上がり、 源）または最小番号のチャネル上で立ち上がり、 しきい値約50 %のエッジトリガに設定。積み重ね しきい値約50 %のエッジトリガに設定。積み重ね られた波形の垂直スケーリングを最適化し、約1.8 られた波形の垂直スケーリングを最適化し、約1.8 周期を表示するようにタイムベースを設定。以前 周期を表示するようにタイムベースを設定。以前 にオンにした表示中のチャネル上のみで機能する にオンにした表示中のチャネル上のみで機能する ようにカスタマイズ可能。 ようにカスタマイズ可能。 5. 保証されている仕様を表します。その他はすべて代表値です。仕様は、30分間のウォームアップ後、ユーザー校正温度から±10 ℃以内で有効です。 www.keysight.co.jp 13

性能特性（続き） トリガシステム 全モデル トリガソース アナログチャネル、ライン 6、外部、WaveGen、WaveGen変調FM/FSK トリガモード ノーマル（トリガ）：オシロスコープのトリガにはトリガイベントが必要 自動：選択した信号源でトリガするか、または有効なトリガイベントがない場合に自動的に（非同期で）トリガ シングル：有効なトリガイベントを検出したら1回だけトリガ 強制：ノーマル・トリガ・モードではフロント・パネル・ボタンによって強制的に非同期トリガ トリガ結合 DC：DC結合トリガ AC：AC結合トリガ、カットオフ周波数：約10 Hz HF除去：高周波除去、カットオフ周波数約50 kHz LF除去：低周波を除去、カットオフ周波数約50 kHz ノイズ除去：オフまたはオンを選択可能、トリガ感度が1/2に低下 トリガホールドオフ範囲 60 ns～10 s トリガ感度 EDUX1052A/EDUX1052G DSOX1202A/DSOX1202G DSOX1204A/DSOX1204G 内部 7 どちらか大きい方： どちらか大きい方： 0.6 divまたは2.5 mV 0.6 divまたは2.5 mV（≦10 MHz） （≦10 MHz） 0.9 divまたは3.8 mV（10 ～ 70 MHz） 0.9 divまたは3.8 mV 1.2 divまたは5 mV（70 ～ 200 MHz） （10 ～ 50 MHz） 外部 ≦10 MHz: 250 mVpp ≦ 10 MHz： 20 mVpp（1.6 Vレンジ） 100 mVpp（8 Vレンジ） 10 ～ 50 MHz: 500 mVpp 10～200 MHz: 100 mVpp（1.6 Vレンジ） 500 mVpp （8 Vレンジ） トリガレベル範囲 EDUX1052A/EDUX1052G DSOX1202A/DSOX1202G DSOX1204A/DSOX1204G 内部 画面中央から±6 div 画面中央から±6 div 外部 8 ± 8 V ±1.6 Vまたは±8 V（選択可能） 6. ≦60 Hzまでのライントリガ。 7. 保証されている仕様を表します。その他はすべて代表値です。仕様は、30分間のウォームアップ後、ファームウェア校正温度から±10 ℃以内で有効です。 8. 正常に動作させるには、入力電圧がこれらの制限の範囲内である必要があります。 www.keysight.co.jp 14

性能特性（続き） トリガタイプの選択 EDUX1052A/EDUX1052G DSOX1202A/DSOX1202G DSOX1204A/DSOX1204G エッジ 任意のソースの立ち上がり、立ち下がり、交互、またはいずれかのエッジでトリガ パターン／ステート － 任意の組み合わせの入力の指定パターン／ステー トの開始でトリガ 9 パルス幅 パルスの持続時間が「指定値未満」、「指定値より大きい」、または「指定時間範囲内」の 場合に、選択チャネルのパルスでトリガ レンジ（最小）：10 ns、10 s（最大） セットアップ／ホールド － クロックデータのセットアップ／ホールド時間 違反でトリガ。セットアップ時間は–7 ns～10 sの 範囲で設定可能。 ホールド時間は0 s～10 nsの範囲で設定可能 立ち上がり／立ち下がり時間 － ユーザー選択可能なしきい値と5 ns～10 sの時間 設定範囲に基づいた立ち上がり時間／立ち下が り時間エッジ速度違反（＜または＞）でトリガ ビデオ コンポジットビデオまたは放送規格（NTSC、PAL、SECAM、PAM-M）の全ラインまたは 個別ライン、奇数／偶数または全フィールドでトリガ I2C スタート／ストップ条件またはアドレス／データ値によるユーザー定義フレームでト リガ。また、肯定応答の欠落、再スタート、EEPROMリード、10ビットライトでもトリガ 可能 RS-232/422/485/UART RxまたはTxスタートビット、ストップビット、データ内容、パリティエラーでトリガ SPI － 特定のフレーミング期間内のSPI（Serial Peripheral Interface）データパターンでトリガ。正と負の チップ・セレクト・フレーミングとクロック・ アイドル・フレーミングをサポート。MOSIまたは MISO（4チャネル・モデル）データを半2重データ としてサポート CAN － CAN（Controller Area Network）バージョン2.0Aまたは 2.0B信号でトリガ。フレーム開始（SOF）ビット、 リモート伝送要求フレームID（RTR）、データフレー ムID（ ~RTR）、リモートまたはデータフレームID、 データフレームID＋データ、エラーフレーム、 全エラー、Ackエラー、またはオーバーロードフ レームでトリガ。 LIN － LIN（Local Interconnect Network）同期ブレーク、 フレームID、フレームID＋データ、パリティーエ ラー、またはチェックサムエラーでトリガ 9. パターンが有効なトリガ条件と認識されるには、5 ns以上安定していることが必要。 www.keysight.co.jp 15

性能特性（続き） シリアルプロトコル解析／デコード（標準） EDUX1052A/EDUX1052G DSOX1202A/DSOX1202G DSOX1204A/DSOX1204G I2C ボーレート：最大3.4 Mbps ボーレート：最大3.4 Mbps アドレスサイズ：7ビットまたは8ビット アドレスサイズ：7ビットまたは8ビット 時間相関デコードトレース数： 時間相関デコードトレース数： 1＋プロトコルリスター／テーブル 1＋プロトコルリスター／テーブル UART/RS232 ボーレート：100 bps～10 Mbps ボーレート：100 bps～10 Mbps ビット数：5～9 ビット数：5～9 ビット順：LSBまたはMSB ビット順：LSBまたはMSB デコード形式：16進数、バイナリ、またはASCII デコード形式：16進数、バイナリ、またはASCII 時間相関デコードトレース数： 時間相関デコードトレース数： 2（TxとRx）＋プロトコルリスター／テーブル 2（TxとRx）＋プロトコルリスター／テーブル SPI 10 － ボーレート：最大25 Mbps チップセレクト：ロー、ハイ、またはタイムアウト 4チャネルモデルでの時間相関デコードトレース数： 2（MISOとMOSI）＋プロトコルリスター／テーブル 2チャネルモデルでの時間相関デコードトレース数： 1（データ）＋プロトコルリスター／テーブル CAN － ボーレート：10 kbps～5 Mbps 規格：「従来の」CAN 2.0 リアルタイムトータライザー：フレーム数、エラーフレーム数、 オーバーロードフレーム数、バスロード（%） 時間相関デコードトレース数：1＋プロトコルリスター／テーブル LIN － ボーレート：2.4 kbps～625 kbps 規格：LIN 1.3および2.x 時間相関デコードトレース数：1＋プロトコルリスター／テーブル 10. 4線式SPI測定アプリケーションには4チャネルモデル（DSOX1204AまたはDSOX1204G）を推奨します。 波形測定 全モデル カーソル シングルカーソル確度：±[DC垂直軸利得確度＋DC垂直軸オフセット確度＋フルスケールの0.25 %] デュアルカーソル確度：±[DC垂直軸利得確度＋フルスケールの0.5 %] 単位：秒（s）、Hz（1/s）、位相（度） 自動測定 32の使用可能な振幅、タイミング、カウント測定のリストから、連続して更新される最大4個の測定を選択可能 カーソルは最後の測定をトラッキング。 デフォルト（相対/%）またはカスタマイズ可能な測定しきい値レベル（絶対または相対）を使用 測定をズームウィンドウによって自動的にゲート 垂直軸／振幅測定（14）： P-P、最大、最小、振幅、トップ、ベース、オーバーシュート、プリシュート、アベレージ-Nサイクル、アベレー ジ-全画面、DC RMS-Nサイクル、DC RMS-全画面、AC RMS-Nサイクル、AC RMS-全画面（標準偏差） タイミング測定（14）： 周期、周波数、カウンター、＋パルス幅、－パルス幅、＋デューティーサイクル、－デューティーサイクル、ビッ トレート、立ち上がり時間、立ち下がり時間、遅延、位相、Y軸最小値のX、Y軸最大値のX カウント測定（4）： ＋パルスカウント、－パルスカウント、立ち上がりエッジカウント、立ち下がりエッジカウント 事例： 単一の信号源（ch1、ch2、ch3、またはch4）で1回、24のパラメトリック測定を同時に実行（更新なし） 自動測定のロギング機能：BenchVue BV0004B（標準）経由で使用可能 www.keysight.co.jp 16

性能特性（続き） 波形演算 全モデル 演算機能 加算、減算、乗算、除算、FFT（振幅）、FFT（位相）、ローパスフィルター レコードサイズ 最大64 kポイントの分解能 FFT ウィンドウタイプ：ハニング、フラットトップ、方形、ブラックマンハリス 垂直軸スケール：dB（対数）またはRMS（リニア） 水平軸スケール：ユーザー定義のスパンおよび中心周波数設定、または自動セットアップ デジタル電圧計（標準） 全モデル 機能 DC、AC-rms、DC-rms 分解能 3桁 測定速度 100回／秒 オートレンジ 垂直軸を自動調整し、測定ダイナミックレンジを最大化 レンジメータ 最新の測定と前の3秒間の極値をグラフィック表示 周波数カウンター（標準） 全モデル 機能 周波数 分解能 5桁 測定速度 100回／秒 オートレンジ 垂直軸を自動調整し、測定ダイナミックレンジを最大化 レンジメータ 最新の測定と前の3秒間の極値をグラフィック表示 周波数応答解析 - ボード線図プロット（「G」モデルでは標準） EDUX1052G/ DSOX1202G/ DSOX1204G ダイナミックレンジ ＞80 dB（代表値、0 dBm (630 mVpp) 入力をベース、50 Ω負荷終端） 入力テスト信号源 WaveGen出力 VIN および VOUT チャネル1、2、3、4（チャネル3と4は4チャネルモデルのみ） 周波数レンジ 10 Hz～20 MHz テストポイント数 選択した周波数レンジで1～1000ポイント テスト振幅 1mVpp ～ 9 Vpp（50 Ω負荷） テスト結果 対数周波数に対する対数利得（dB）プロットおよびリニア位相（度）プロットを重ね合わせて表示 手動測定 ユーザー定義された周波数設定に1対のトラッキング用利得マーカーと位相マーカーを配置 プロットスケーリング オートスケール（テスト中）およびユーザー定義スケーリング（テスト後） www.keysight.co.jp 17

性能特性（続き） WaveGen – 内蔵ファンクションジェネレーター（「G」モデルでは標準） 注記：WaveGen内蔵モデルEDUX1052G、DSOX1202G、DSOX1204Gのみで使用可能。WaveGenは他のモデルには追加できません。 EDUX1052G/ DSOX1202G/ DSOX1204G WaveGen出力 フロントパネルBNCコネクタ 波形 正弦波、方形波、ランプ波、パルス、DC、ノイズ 変調 変調方式：AM、FM、FSK 搬送波波形：正弦波、ランプ波 変調源：内部（外部変調機能なし） AM： – 変調：正弦波、方形波、ランプ波 – 変調周波数：1 Hz ～ 20 kHz – 変調度：0 ～ 100 % FM： – 変調：正弦波、方形波、ランプ波 – 変調周波数：1 Hz ～ 20 kHz – 最小搬送波周波数：10 Hz – 偏移：1 Hz～搬送波周波数または（2e12/搬送波周波数）のどちらか小さい方 FSK： – 変調：50 %デューティーサイクル方形波 – FSKレート：1 Hz ～ 20 kHz – ホップ周波数：2×FSKレート～10 MHz 正弦波 周波数レンジ：0.1 Hz～20 MHz 振幅フラットネス：±0.5 dB（1 kHzが基準） 高調波歪み：—40 dBc スプリアス（非高調波）：—40 dBc 全高調波歪み：1 % S/N比（50 Ω負荷、500 MHz帯域幅）：40 dB（代表値）；30 dB（最小値） 方形波／パルス 周波数レンジ：0.1 Hz～10 MHz デューティーサイクル：20～80 % デューティーサイクル分解能：1 %または10 nsのどちらか大きい方 パルス幅：最小20 ns 立ち上がり／立ち下がり時間：18 ns（10～90 %） パルス幅分解能：10 nsまたは5桁のどちらか大きい方 オーバーシュート：＜2 % 非対称性（50 % DC）：±1 %±5 ns ジッタ（TIE RMS）：500 ps ランプ／三角波 周波数レンジ：0.1 Hz～200 kHz リニアリティー：1 % 可変対称性：0～100 % 対称性分解能：1 % ノイズ 帯域幅：20 MHz（代表値） www.keysight.co.jp 18

性能特性（続き） WaveGen – 内蔵ファンクションジェネレーター（続き） 注記：WaveGen内蔵モデルEDUX1052G、DSOX1202G、DSOX1204Gのみで使用可能。WaveGenは他のモデルには追加できません。 EDUX1052G/ DSOX1202G/ DSOX1204G 周波数 正弦波およびランプ波の確度： 130 ppm（周波数＜10 kHz） 50 ppm（周波数＞10 kHz） 正弦波およびパルス波の確度： ［50＋周波数/200］ppm（周波数＜25 kHz） 50 ppm（周波数≧25 kHz） 分解能：0.1 Hzまたは4桁のどちらか大きい方 振幅 方形波、パルス、ランプ波： 2 mVpp～20 Vpp（高インピーダンス負荷）（オフセット ≦ ±0.4 V） 1 mVpp～10 Vpp（50 Ω負荷）（オフセット ≦ ±0.4 V） 50 mVpp～20 Vpp（高インピーダンス負荷）（オフセット ＞ ±0.4 V） 25 mVpp～10 Vpp（50 Ω負荷）（オフセット ＞ ±0.4 V） 正弦波： 2 mVpp～12 Vpp（高インピーダンス負荷）（オフセット ≦ ±0.4 V） 1 mVpp～9 Vpp（50 Ω負荷）（オフセット ≦ ±0.4 V） 50 mVpp～12 Vpp（高インピーダンス負荷）（オフセット ＞ ±0.4 V） 25 mVpp～9 Vpp（50 Ω負荷）（オフセット ＞ ±0.4 V） 分解能：振幅の≦1 % 確度：2 %（周波数＝1 kHz） DCオフセット 方形波、パルス、ランプ波： ±［10 V－½振幅］（高インピーダンス負荷） ±［5 V－½振幅］（50 Ω負荷） 正弦波： ±［8 V－½振幅］（高インピーダンス負荷） ±［4.5 V－½振幅］（50 Ω負荷） 分解能：100 μVまたは3桁のどちらか大きい方 確度：±（オフセット設定の1.5 %）±（振幅設定の1.5 %）±1 mV メイン出力 インピーダンス：50 Ω（代表値） アイソレーション：使用不可、メイン出力BNCはグランドに接続されています 保護機能：過負荷により出力が自動的にオフになります 正弦波、方形波、ランプ波、パルス、DC、ノイズ www.keysight.co.jp 19

性能特性（続き） インタフェース 全モデル 標準ポート 1ｘ USB 2.0 高速 デバイスポート（リアパネル）。USBTMCプロトコルをサポート 1ｘ USB 2.0 高速ホストポート（フロントパネル）。メモリデバイスをサポート 1 X イーサネット 1 Gb/s ネットワーク：RJ-45 不揮発性メモリ 全モデル リファレンス波形表示 2個の内部波形またはUSBメモリ 波形／データメモリ セットアップ（.scp）、画像（.bmp、.png）、チャネル波形（.csv、.bin）、基準波形（.h5）、マスク（.msk）、シリアル・ プロトコル・データ（.csv）、ボードゲインと位相データ（.csv） 最大USBフラッシュ・メモリ・ 業界標準のフラッシュメモリをサポート サイズ 内部メモリに保存できる 10個の内部セットアップ セットアップ数 USBドライブのフォーマット FAT32、NTFS、EXT2/3/4 一般および環境特性 全モデル AC電源ラインの消費電力 50 W（最大） 電源電圧範囲 100～120 V、50/60/400 Hz；100～240 V、50/60 Hz 環境定格 0 to +50 °C、3,000 m（最大） 最大相対湿度（非結露）：95%RH 最大 40°C、50°Cで線形的に45%RHまで減少 11 EMC EMC Directive（2004/108/EC）に準拠、IEC 61326-1:2005/EN61326-1:2013（基本規格）に準拠 IEC 61000-4-2/EN 61000-4-2 IEC 61000-4-3/EN 61000-4-3 IEC 61000-4-4/EN 61000-4-4 IEC 61000-4-5/EN 61000-4-5 IEC 61000-4-6/EN 61000-4-6 IEC 61000-4-8/EN 61000-4-8 IEC 61000-4-11/EN 61000-4-11 カナダ: ICES/NMB-001:2006 オーストラリア／ニュージーランド: AS/NZS CISPER 11:2011 安全性 ANSI/UL Std. No. 61010-1:2012; CAN/CSA-C22.2 No. 61010-1-12 ANSI/UL Std. No. 61010-2-030:2012; CAN/CSA-C22.2 No. 61010-2-030-12 寸法（幅×高さ×奥行き） 314 mm（12.4 in）x 165 mm（6.5 in）x 130 mm（5.1 in） 重量 正味: 3.23 kg（7.1 lbs）、出荷時: 4.2 kg（9.2 lbs） ディスプレイ 7インチ（対角）カラー TFT LCD WVGA 11. 40 °C～50 °C、最大相対湿度 % は一定の結露点に従います。 www.keysight.co.jp 20
