長寿命と高精度を両立するための具体的な対策と加工事例をご紹介
高硬度鋼の加工は「工具寿命が短い」「加工精度が出ない」といった課題がつきものです。本セミナーでは、これらの課題の原因を切削熱や炭化物などの観点から解説し、長寿命と高精度を両立するための具体的な対策を紹介します。さらに、最新の高硬度鋼加工用工具の特長や、実際の加工事例を通じて、工具寿命や加工精度を飛躍的に向上させる技術をご紹介します。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 突破せよ！高硬度鋼加工の壁 長寿命と高精度を両立する秘策 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 7.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社MOLDINO (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド 1
1 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page2
スライド 2

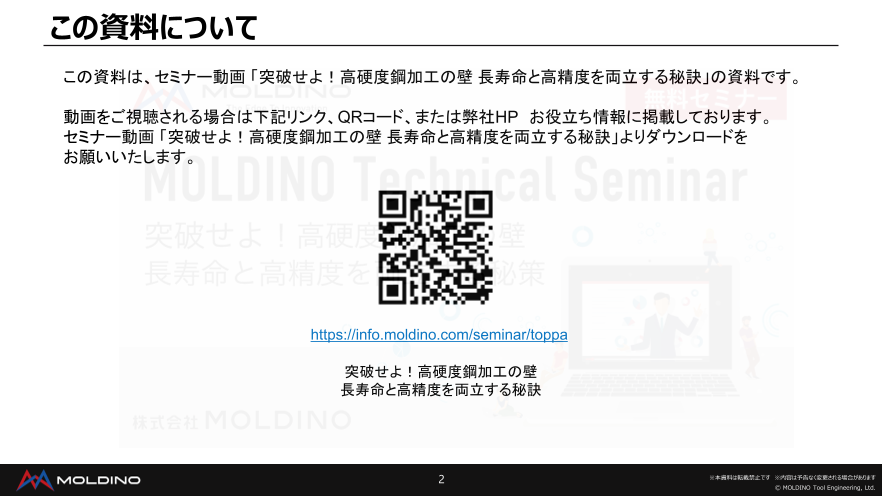

この資料について
この資料は、セミナー動画 「突破せよ！高硬度鋼加工の壁 長寿命と高精度を両立する秘訣」の資料です。
動画をご視聴される場合は下記リンク、QRコード、または弊社HP お役立ち情報に掲載しております。
セミナー動画 「突破せよ！高硬度鋼加工の壁 長寿命と高精度を両立する秘訣」よりダウンロードを
お願いいたします。
https://info.moldino.com/seminar/toppa
突破せよ！高硬度鋼加工の壁
長寿命と高精度を両立する秘訣
2 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page3
スライド 3

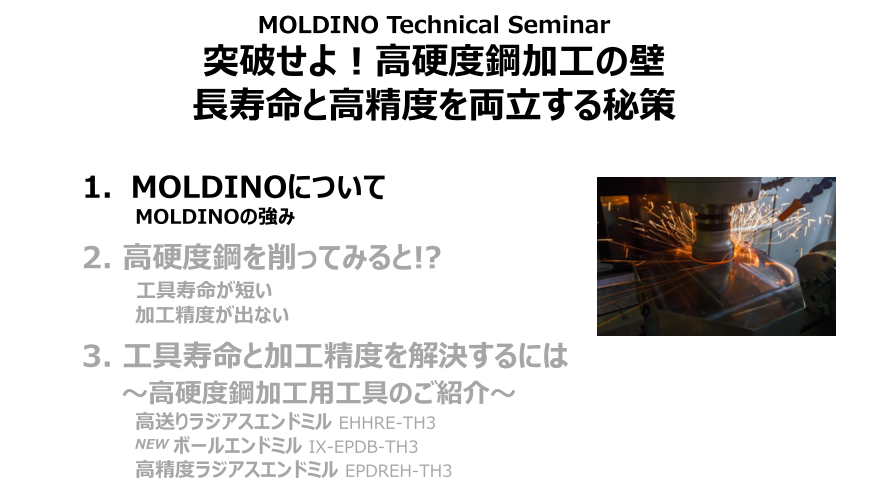

MOLDINO Technical Seminar
突破せよ！高硬度鋼加工の壁
長寿命と高精度を両立する秘策
1. MOLDINOについて
MOLDINOの強み
2. 高硬度鋼を削ってみると!?
工具寿命が短い
加工精度が出ない
3. 工具寿命と加工精度を解決するには
～高硬度鋼加工用工具のご紹介～
高送りラジアスエンドミル EHHRE-TH3
NEWボールエンドミル IX-EPDB-TH3
高精度ラジアスエンドミル EPDREH-TH3 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page4
スライド 4
1-1. MOLDINOの強み
4 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page5
スライド 5
1-2. MOLDINOの強み 提案力
最新かつ最適な工具と加工方法により
トータルコストの削減を目指します
5 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page6
スライド 6
MOLDINO Technical Seminar
突破せよ！高硬度鋼加工の壁
長寿命と高精度を両立する秘策
1. MOLDINOについて
MOLDINOの強み
2. 高硬度鋼を削ってみると!?
工具寿命が短い
加工精度が出ない
3. 工具寿命と加工精度を解決するには
～高硬度鋼加工用工具のご紹介～
高送りラジアスエンドミル EHHRE-TH3
NEWボールエンドミル IX-EPDB-TH3
高精度ラジアスエンドミル EPDREH-TH3 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page7
スライド 7
長寿命と高精度を両立する秘策
高硬度鋼特有の切削現象や材料特性を
理解することで対応策が見えてくる
7 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page8
スライド 8
2-1.高硬度鋼を削ってみると!? 被削性について
悪
い Ceramic (Al2O3,Si3N4)
超硬合金 Cemented carbide
高硬度材料(HSS,SKD,焼き入れ鋼)
被 Titanium alloy、高耐食Ni基合金
削 複合材料Composite material （FRM,FRPなど）
性 マシナブルセラミックス
ダイス鋼、マルエージング鋼
ステンレス、高マンガン鋼
良 高Siアルミニウム合金
い 鉄系燒結合金
ダクタイル鋳鉄
ベイナイトダクタイル鋳鉄
一般材料 General material
8 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Good MR Bad
Page9
スライド 9
2-2-1. 工具寿命が短い 切削熱の影響
高硬度鋼を削ると工具寿命が短いのはなぜ？
切削熱 炭化物
9 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page10
スライド 10
2-2-2. 工具寿命が短い 切削熱の影響
（CAE解析）
Poin t✓高硬度鋼の加工では刃先温度600℃以上に！
10 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page11
スライド 11
2-2-3. 工具寿命が短い 切削熱の影響
切削条件
被削材：SKD11相当（63HRC）
工具径：Φ８ｍｍ（6NTスクエア）
Vc=150m/min（n＝6,000min-1）
Vf=2,160mm/min（fz＝0.06ｍｍ/t）
apxae=12mm x0.4mm Dry DownCut（ｴｱｰﾌﾞﾛｰ） 高速M/C Poin t ✓ 切削熱 により摩耗が進行
11 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page12
スライド 12
2-3-1. 工具寿命が短い 炭化物の影響
高硬度鋼を削ると
工具寿命が短いのは、なぜ？
切削熱 炭化物
12 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page13
スライド 13
2-3-2. 工具寿命が短い 炭化物の影響
SKD11材とは・・
メリット
合金工具鋼 別名【ダイス鋼】
用途 耐摩耗性に優れる
熱処理後HRC～62
デメリット
プレス金型や耐摩耗部品 被削性が悪い
Poin t✓工業製品や金型部品などで幅広く利用
13 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page14
スライド 14
2-3-3. 工具寿命が短い 炭化物の影響
炭化物 ～2700HV
Poin t ✓ 炭化物 によりチッピングが生じやすい
14 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page15
スライド 15
2-4-1.加工精度が出ない 削り残しの影響
高硬度鋼を削ると加工精度が出ないのはなぜ？
削り残り
15 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page16
スライド 16
2-4-2.加工精度が出ない
工具損傷 削り残り
SKD11 HRC59
大荒 荒 中荒 中仕 仕上
Poin t✓工具損傷の抑制や削り残りを少なくする工夫が重要
16 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page17
スライド 17
2-5.高硬度鋼を削ってみると!? まとめ
高硬度鋼の加工
工具寿命が短い 加工精度が出ない
切削熱 炭化物 工具損傷 削り残し
17 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page18
スライド 18
MOLDINO Technical Seminar
突破せよ！高硬度鋼加工の壁
長寿命と高精度を両立する秘策
1. MOLDINOについて
MOLDINOの強み
2. 高硬度鋼を削ってみると!?
工具寿命が短い
加工精度が出ない
3. 工具寿命と加工精度を解決するには
～高硬度鋼加工用工具のご紹介～
高送りラジアスエンドミル EHHRE-TH3
NEWボールエンドミル IX-EPDB-TH3
高精度ラジアスエンドミル EPDREH-TH3 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page19
スライド 19
※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
Page20
スライド 20
3-1-1.高硬度鋼加工用工具について EHHRE-TH3
小型精密金型の荒加工において
高能率・長寿命な加工を実現
20 ※本資料は転載禁止です ※内容は予告なく変更される場合があります
Ⓒ MOLDINO Tool Engineering, Ltd.
