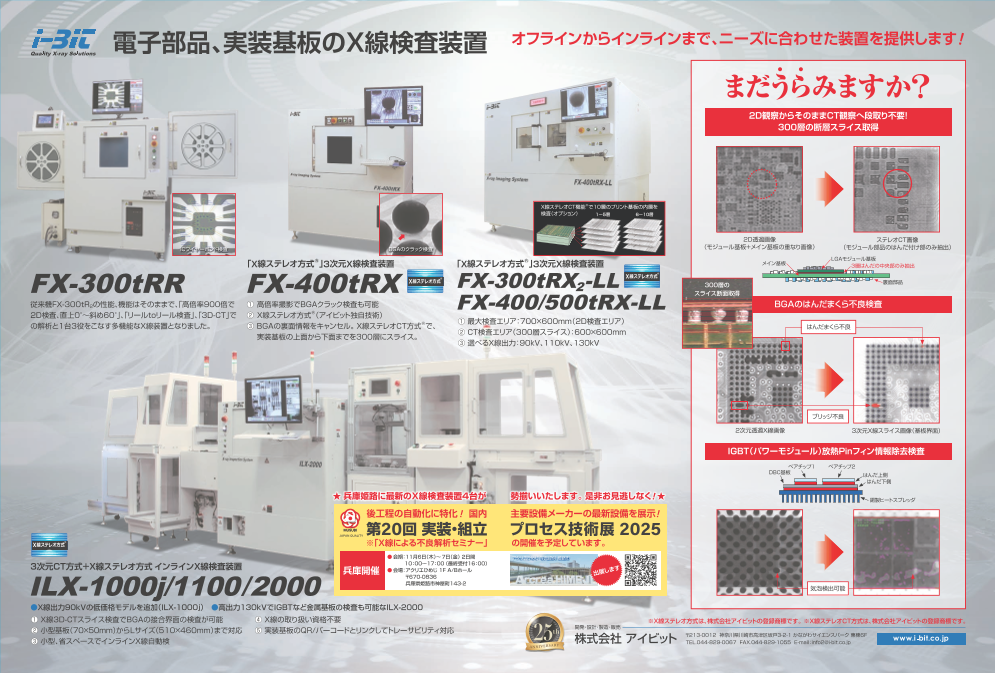

電子部品、実装基板のX線検査装置

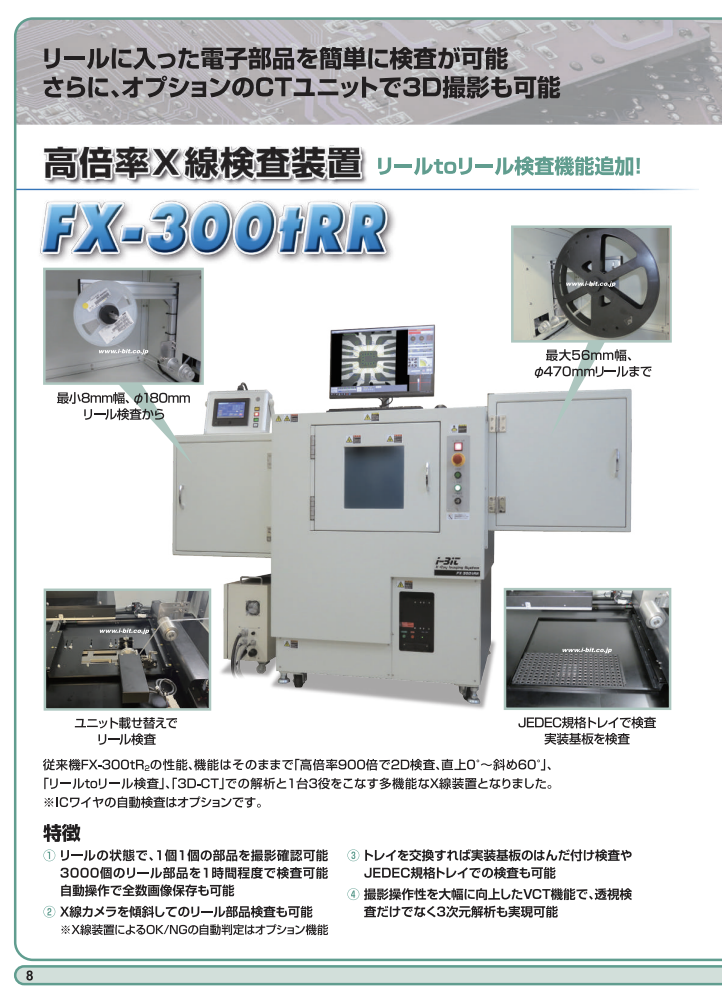

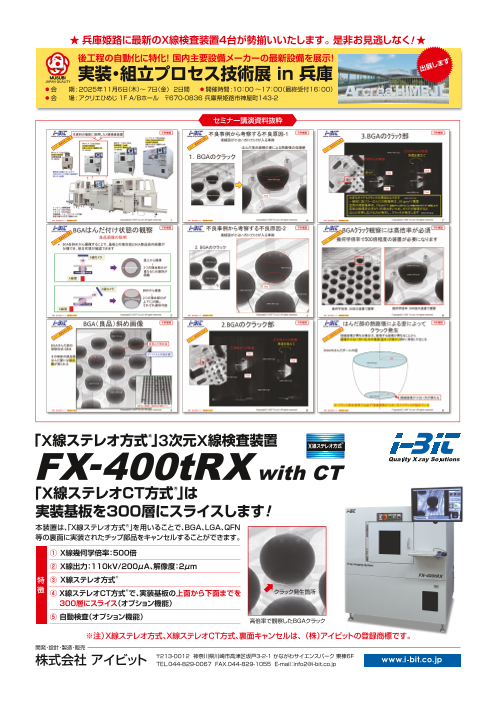

電子部品、実装基板のX線検査装置 オフラインからインラインまで、ニーズに合わせた装置を提供します！ まだうらみますか？ 2D観察からそのままCT観察へ段取り不要！ 300層の断層スライス取得 X線ステレオCT機能®で10層のプリント基板の内層を 検査（オプション） 1～5層 6～10層 2D透過画像 ステレオCT画像 ICワイヤーボンド検査 BGAのクラック検査 （モジュール基板＋メイン基板の重なり画像） （モジュール部品のはんだ付け部のみ抽出） 「X線ステレオ方式®」3次元X線検査装置 「X線ステレオ方式®」3次元X線検査装置 LGAモジュール基板 メイン基板 3層はんだの中央部のみ抽出 FX-300tRR FX-400tRX FX-300tRX2-LL 300層の 裏面部品 従来機FX-300ｔR2の性能、機能はそのままで、「高倍率900倍で ① 高倍率撮影でBGAクラック検査も可能 FX-400/500tRX-LL スライス断面取得 BGAのはんだまくら不良検査 2D検査、直上0°～斜め60°」、「リールtoリール検査」、「3D-CT」で ② X線ステレオ方式®（アイビット独自技術） の解析と1台3役をこなす多機能なX線装置となりました。 ③ BGAの裏面情報をキャンセル。 X線ステレオCT方式®で、 ① 最大検査エリア：700×600ｍｍ（2D検査エリア） はんだまくら不良 　 実装基板の上面から下面までを300層にスライス。 ② CT検査エリア（300層スライス）：600×600mm ③ 選べるX線出力：90kV、110kV、130kV ブリッジ不良 2次元透過X線画像 3次元X線スライス画像（基板界面） IGBT（パワーモジュール）放熱Pinフィン情報除去検査 ベアチップ1 ベアチップ2 DBC基板 はんだ上側 はんだ下側 ★ 兵庫姫路に最新のX線検査装置4台が　　　勢揃いいたします。 是非お見逃しなく！★ 銅製ヒートスプレッダ 後工程の自動化に特化！ 国内　　 主要設備メーカーの最新設備を展示！ 第回実装・組立　 プロセス技術展  ※｢X線による不良解析セミナー｣　　　の開催を予定しています。 ●会期：11月6日（木）～7日（金） 2日間　 アクリエひめじ 写真提供 姫路市 3次元CT方式＋X線ステレオ方式 インラインX線検査装置 　　　 10：00～17：00（ 最終受付16：00） 兵庫開催 ●会場：アクリエひめじ 1F A/Bホール ILX-1000j/1100/2000 　　　 〒670-0836 出展しま す 　　　　兵庫県姫路市神屋町143-2 気泡検出可能 ●X線出力90kVの低価格モデルを追加（ILX-1000j）　●高出力130kVでIGBTなど金属基板の検査も可能なILX-2000 ① X線3D-CTスライス検査でBGAの接合界面の検査が可能 ④ Ｘ線の取り扱い資格不要 ※X線ステレオ方式は、株式会社アイビットの登録商標です。 ※X線ステレオCT方式は、株式会社アイビットの登録商標です。 ② 小型基板（70×50ｍｍ）からＬサイズ（510×460ｍｍ）まで対応 ⑤ 実装基板のQR/バーコードとリンクしてトレーサビリティ対応 開発・設計・製造・販売 ③ 小型、省スペースでインラインX線自動検 株式会社 アイビット 〒213-0012 神奈川県川崎市高津区坂戸3-2-1 かながわサイエンスパーク 東棟6F TEL.044-829-0067 FAX.044-829-1055 E-mail：info2@i-bit.co.jp
