高倍率X線検査装置 FX-300tRR

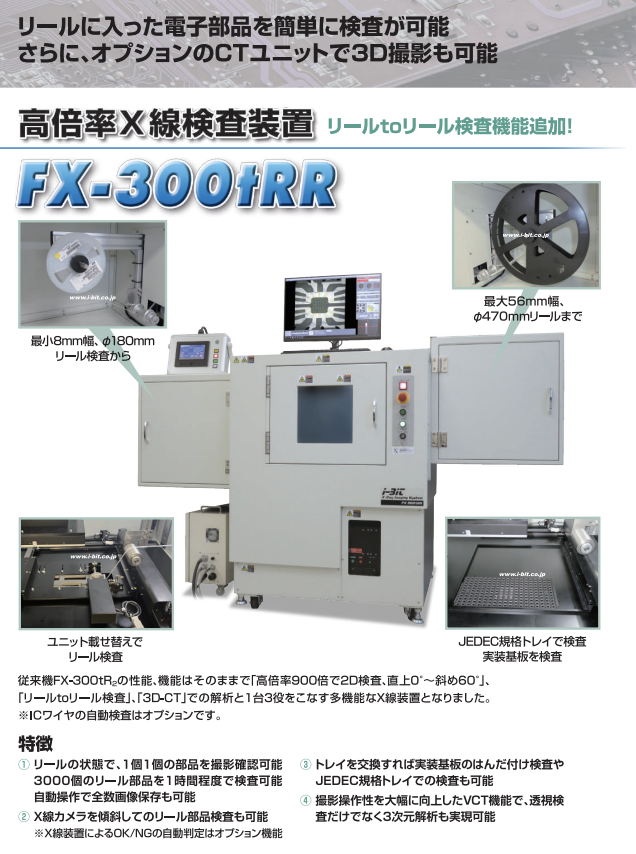

リールに入った電子部品を簡単に検査が可能 さらに、オプションのCTユニットで3D撮影も可能 リールtoリール検査機能追加！ 銅ワイヤ部品のCT３D画像 カメラを傾斜して 900倍の高倍率で IC部品のワイヤ流れ状態の解析 テープ送りしながら傾斜観察 ICワイヤ検査 （オプション機能） 最大56mm幅、 φ470mmリールまで 最小8mm幅、φ180mm リール検査から 自動検査機能（オプション機能） ■リール仕様 ■テーブル仕様 テープ幅 8、12、16、24、32、44、56mm 検査トレイサイズ 400×350mm リール径 180～470mm 幾何学倍率 1.4倍～900倍 仕様一覧 型　式 FX-300tRR Ｘ線管種類 マイクロフォーカス、 密閉型、 透過式ターゲット Ｘ線管電圧 30 - 90kＶ Ｘ線管電流 0 - 60μA X線画像解像度（JIMAチャート確認） 5μm 幾何学倍率 幾何学倍率：900倍 ユニット載せ替えで JEDEC規格トレイで検査 FOD：X線源-サンプル距離（最小）=0.5mm、 FID：X線源-受光部距離（最大）=450mm、 450/0.5=900倍 リール検査 実装基板を検査 モニター表示倍率：5,400倍 モニター表示倍率 X線受光部センサ寸法：50×50mm 24インチモニター表示部寸法：300×300mm 従来機FX-300ｔR2の性能、機能はそのままで「高倍率900倍で2D検査、直上0°～斜め60°」、 モニターによる拡大率：300/50=6倍、 幾何学倍率×表示拡大率=900×6=5,400倍 Ｘ線受像部 130万画素フラットパネル、14bi（t 16,384階調） 「リールtoリール検査」、「3D-CT」での解析と1台3役をこなす多機能なX線装置となりました。 検査トレイサイズ 400×350ｍｍ ※ICワイヤの自動検査はオプションです。 検査領域 330×250ｍｍ Ｘ線カメラ軸ストローク（Ｚ1） 450ｍｍ 特徴 Ｘ線管ストローク（Ｚ2） 140ｍｍ Ｘ線カメラ軸傾斜角度（Q） 0（°垂直）～60°傾斜 ① リールの状態で、1個1個の部品を撮影確認可能 ③ トレイを交換すれば実装基板のはんだ付け検査や モニター 24インチLCD（1,920×1,200画素） 　 3000個のリール部品を1時間程度で検査可能 　 ＪＥＤＥＣ規格トレイでの検査も可能 供給電源 単相ＡＣ200～230Ｖ、 1.5kＶＡ 　 自動操作で全数画像保存も可能　 装置寸法 2,250（Ｗ）×890（Ｄ）×1,410（Ｈ）mm ④ 撮影操作性を大幅に向上したVCT機能で、透視検 装置重量 800kg ② X線カメラを傾斜してのリール部品検査も可能 　 査だけでなく3次元解析も実現可能　 オプション マニプレータ、 回転テーブル、 パソコンデスク、 垂直CT機能 　 ※X線装置によるOK/NGの自動判定はオプション機能 X線漏洩線量 1μSv/h以下、 X線取扱資格は不要（国外では設置国の法令に従ってください） 8 9 ※ Copyright © I-bit co.,Ltd. 2000-2026 All rights reserved. ※ Copyright © I-bit co.,Ltd. 2000-2026 All rights reserved. 　 本カタログの著作権は株式会社アイビットに帰属します。 カタログ内の資料全部および一部の複写、複製による配布、回覧はご遠慮ください。 　 本カタログの著作権は株式会社アイビットに帰属します。 カタログ内の資料全部および一部の複写、複製による配布、回覧はご遠慮ください。
