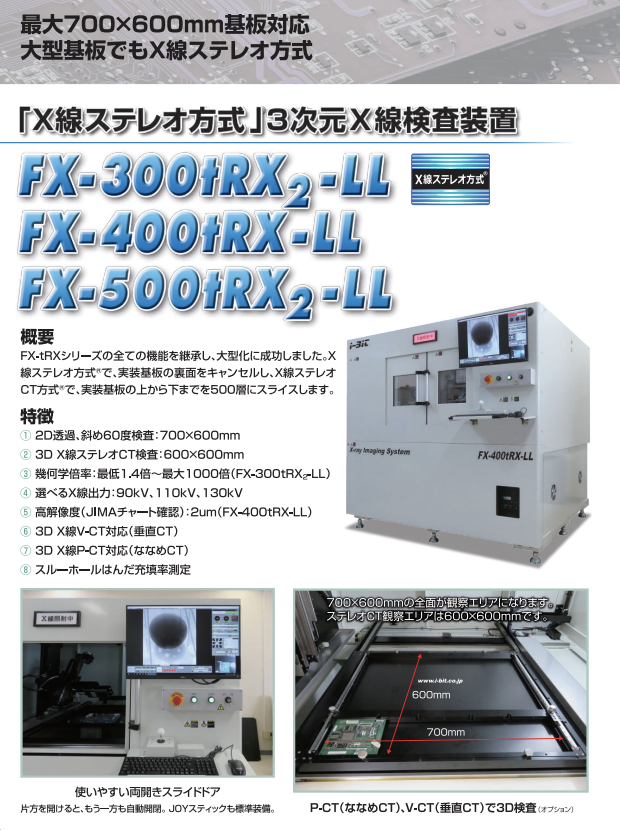

X線ステレオ方式 3次元X線検査装置　FX-300tRX2-LL / FX-400tRX-LL / FX-500tRX2-LL

最大700×600mm基板対応 新機能が続々追加、進化するX線検査装置 大型基板でもX線ステレオ方式 毎年バージョンアップします！購入時が最新ではありません！ 2016年 ボイド計測機能強化 2017年 MAP撮影機能追加 縦断面 → 概要 水平断面 → ← 縦断面 FX-tRXシリーズの全ての機能を継承し、大型化に成功しました。X はんだ 上がり不足 線ステレオ方式®で、実装基板の裏面をキャンセルし、Ｘ線ステレオ ＣＴ方式®で、実装基板の上から下までを500層にスライスします。 1.4倍から1,000倍まで幅広い撮影倍率 特徴 2020年 ステレオCT機能に縦断面追加 ① ２D透過、斜め60度検査：700×600ｍｍ ② ３Ｄ X線ステレオＣＴ検査：600×600ｍｍ 仕様一覧 ③ 幾何学倍率：最低1.4倍～最大1000倍（FX-300tRX2-LL） 　 型　式 FX-300tRX2-LL FX-400tRX-LL FX-500tRX2-LL X線管種類 マイクロフォーカス密閉型X線管 ④ 選べるX線出力：90kV、110kV、130kV X線ターゲット位置 透過式ターゲット（開放型X線管と同じ） X線管電圧 30 - 90kV 40 - 110kV 90 - 130kV ⑤ 高解像度（JIMAチャート確認）：2um（FX-400tRX-LL） X線管電流 0 - 60μA 0 - 200μA 0 - 300μA ⑥ 3D X線V-CT対応（垂直CT） X線画像解像度（JIMAチャート確認） ５μm 2μm 4μm ターゲット回転機構 500h毎に回転 300h毎に回転 1000h毎に回転 ⑦ 3D X線P-CT対応（ななめCT） 検査トレイサイズ 700×600mm 検査領域（２D、含む60°傾斜） 700×600mm ⑧ スルーホールはんだ充填率測定 検査領域（ステレオ方式、ステレオCT） 600×600mm X線カメラ上下軸ストローク Z1軸：500mm X線管上下軸ストローク Z2軸：80～140mm 700×600mmの全面が観察エリアになります。 X線カメラ傾斜ストローク 0～60°、1°単位でプログラミング可能 ステレオCT観察エリアは600×600mmです。 幾何学倍率：1,000倍 幾何学倍率：500倍 幾何学倍率：2,000倍 幾何学倍率 X線源-サンプル距離（最小）：0.5mm X線源-サンプル距離（最小）：1.0mm X線源-サンプル距離（最小）：0.25mm X線源-X線受像部（最大）：500mm X線源-X線受像部（最大）：500mm X線源-X線受像部（最大）：500mm 500/0.5＝1,000倍 500/1.0＝500倍 500/0.25＝2,000倍 モニター表示倍率：6,000倍 モニター表示倍率：3,000倍 モニター表示倍率：12,000倍 X線受光部サイズ：50×50mm X線受光部サイズ：50×50mm X線受光部サイズ：50×50mm モニター表示倍率 X線画像表示パネルサイズ：300×300mm X線画像表示パネルサイズ：300×300mm X線画像表示パネルサイズ：300×300mm 画像表示寸法/X線受光部寸法=300/50=6倍 画像表示寸法/X線受光部寸法=300/50=6倍 画像表示寸法/X線受光部寸法=300/50=6倍 幾何学倍率×表示拡大率=1,000×6=6,000倍 幾何学倍率×表示拡大率=500×6=3,000倍 幾何学倍率×表示拡大率=2,000×6=12,000倍 600mm X線受光部 130万画素X線フラットパネル X線画像分解能 1180×1100pixel、14bi（t 16,384階調） 装置内ワーク撮影カメラ カラーカメラ内蔵 700mm 表示ディスプレイ 24インチLCD（1920×1200pixel） エアー供給 － 電源 単相AC200～230V、 1.5kVA 装置寸法 1,930（W）×1,680（D）×1,830（H）mm 装置重量 1,950kg 使いやすい両開きスライドドア オプション ステレオCT、V-CT（垂直方向）、P-CT（ななめ方向）、マニプレータ、ターンテーブル、 自動検査、リペアステーション（QRトレサビリティ対応）、700万画素カメラ 片方を開けると、もう一方も自動開閉。 JOYスティックも標準装備。 P-CT（ななめCT）、V-CT（垂直CT）で3D検査（ オプション） X線漏洩線量 1μSv/h以下、X線作業主任者の資格は不要です（国外では設置国の法令に従ってください） X線ステレオ方式、X線ステレオCT方式、裏面キャンセルは、（株）アイビットの登録商標です。 18 19 ※ Copyright © I-bit co.,Ltd. 2000-2026 All rights reserved. ※ Copyright © I-bit co.,Ltd. 2000-2026 All rights reserved. 　 本カタログの著作権は株式会社アイビットに帰属します。 カタログ内の資料全部および一部の複写、複製による配布、回覧はご遠慮ください。 　 本カタログの著作権は株式会社アイビットに帰属します。 カタログ内の資料全部および一部の複写、複製による配布、回覧はご遠慮ください。
