細線同軸コネクタ　総合カタログ

Full EMI Shield Micro-coaxial/Twinaxial connectors - 0.5 and 0.25 mm ピッチ Mechanical Lock Operating Temperature 製品情報をクリックすると、各製品紹介ページがご覧いただけます Product name ® ® ® ® CABLINE -VS II CABLINE -VS CABLINE -CX II with cover CABLINE -CX II without cover 外観 32 GTs/laneまで対応可能 32 Gbps/laneまで対応可能 狭小スペースに最適 狭小スペースに最適 特長 フルシールド 16:9 パネルのVESA規格標準 EMIシールドカバー付き 多点グランド設計 メカニカルロック付き メカニカルロック付き メカニカルロック付き メカニカルロック付き プラグ 20846 20453 20977 20978 型番 レセプタクル 20849 20455 20976 20976 コンタクトピッチ 0.5 mm 0.5 mm 0.25 mm 0.25 mm ボードピッチ 0.5 mm 0.5 mm 0.5 mm 0.5 mm 既存芯数 20, 30, 40 20, 30, 40, 50 40 40 芯数 注記 上記に記載のない芯数をご希望の場合は、お問い合わせください。 高さ 0.95 +/- 0.25 mm 1.0 +/- 0.1 mm 0.83 +/- 0.17 mm 0.73 +/- 0.05 mm 嵌合 サイズ *1 幅 6.85 + (0.5 x pin count) mm 7.55 + (0.5 x pin count) mm 6.45 + (0.25 x pin count) mm 6.45 + (0.25 x pin count) mm 奥行 6.7 mm 5.8 mm 5.6 mm 5.21 mm 有効嵌合長 0.54 mm 0.61 mm 0.62 mm 0.62 mm 細線同軸 AWG 36, 38, 40, 42, 44 AWG 36, 38, 40, 42, 44 AWG 39 *3, 44, 46 AWG 39 *3, 44, 46 参考適合ケーブル *2 Twinaxial AWG 40 AWG 40 - - サイズ ディスクリート AWG 32, 34, 36 AWG 32, 34, 36 AWG 39 AWG 39 コンタクトポイント 上部 上部 上部 & 底部 上部 & 底部 使用温度（摂氏・ケルビン） -40～105℃ (233～378 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) PCIe Gen5 (32 GT/s/lane) 32 Gbps/lane USB 3.1 Gen 1 (5 Gbps/lane) USB 3.1 Gen 1 (5 Gbps/lane) 適用規格・基準 USB4 Gen4 (40 Gbps/lane PAM3) USB4 Gen4 (40 Gbps/lane PAM3) V-By-One HS 1.4 (4 Gbps/lane) V-By-One HS 1.4 (4 Gbps/lane) （参考のみ） DP UHBR20 (20 Gbps/lane) DP UHBR20 (20 Gbps/lane) HDMI 1.3 (3.4 Gbps/lane) HDMI 1.3 (3.4 Gbps/lane) Note (*1):高さ、幅、奥行寸法はロックカバーおよびバーを含む。 (*2): ケーブル外径はコネクタピッチより小さい必要あり。 (*3):高密度でスペースに制約のあるシステムにおいて、電力供給用途により適した、インピーダンス非整合の小径AWG細線同軸ケーブルを使用するオプションを提供します。 1 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C

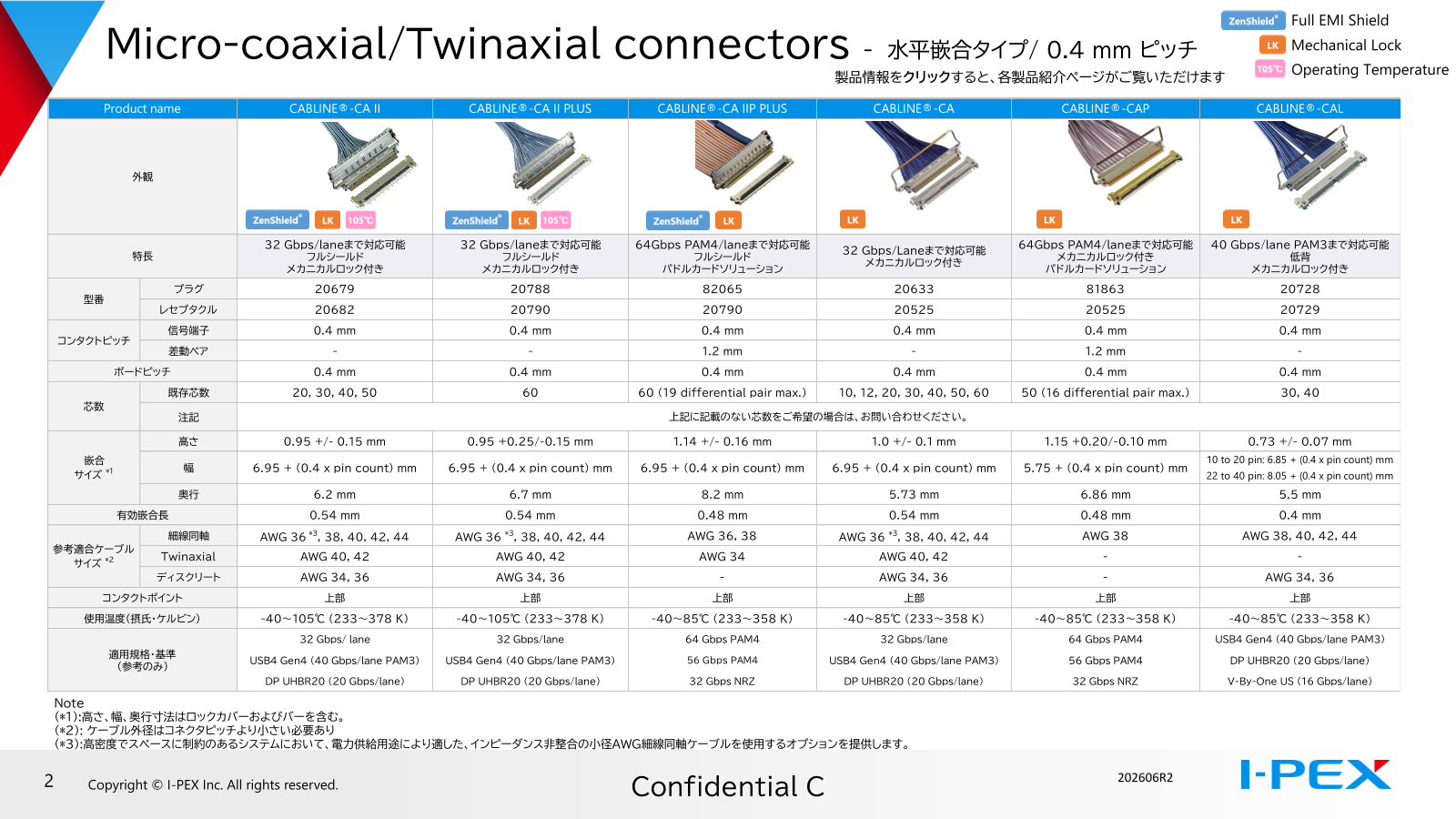

Full EMI Shield Micro-coaxial/Twinaxial connectors - 水平嵌合タイプ/ 0.4 mm ピッチ Mechanical Lock Operating Temperature 製品情報をクリックすると、各製品紹介ページがご覧いただけます Product name CABLINE®-CA II CABLINE®-CA II PLUS CABLINE®-CA IIP PLUS CABLINE®-CA CABLINE®-CAP CABLINE®-CAL 外観 32 Gbps/laneまで対応可能 32 Gbps/laneまで対応可能 64Gbps PAM4/laneまで対応可能 64Gbps PAM4/laneまで対応可能 40 Gbps/lane PAM3まで対応可能 32 Gbps/Laneまで対応可能 特長 フルシールド フルシールド フルシールド メカニカルロック付き 低背 メカニカルロック付き メカニカルロック付き メカニカルロック付き パドルカードソリューション パドルカードソリューション メカニカルロック付き プラグ 20679 20788 82065 20633 81863 20728 型番 レセプタクル 20682 20790 20790 20525 20525 20729 信号端子 0.4 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm コンタクトピッチ 差動ペア - - 1.2 mm - 1.2 mm - ボードピッチ 0.4 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm 既存芯数 20, 30, 40, 50 60 60 (19 differential pair max.) 10, 12, 20, 30, 40, 50, 60 50 (16 differential pair max.) 30, 40 芯数 注記 上記に記載のない芯数をご希望の場合は、お問い合わせください。 高さ 0.95 +/- 0.15 mm 0.95 +0.25/-0.15 mm 1.14 +/- 0.16 mm 1.0 +/- 0.1 mm 1.15 +0.20/-0.10 mm 0.73 +/- 0.07 mm 嵌合 10 to 20 pin: 6.85 + (0.4 x pin count) mm サイズ *1 幅 6.95 + (0.4 x pin count) mm 6.95 + (0.4 x pin count) mm 6.95 + (0.4 x pin count) mm 6.95 + (0.4 x pin count) mm 5.75 + (0.4 x pin count) mm 22 to 40 pin: 8.05 + (0.4 x pin count) mm 奥行 6.2 mm 6.7 mm 8.2 mm 5.73 mm 6.86 mm 5.5 mm 有効嵌合長 0.54 mm 0.54 mm 0.48 mm 0.54 mm 0.48 mm 0.4 mm 細線同軸 AWG 36 *3, 38, 40, 42, 44 AWG 36 *3, 38, 40, 42, 44 AWG 36, 38 AWG 36 *3, 38, 40, 42, 44 AWG 38 AWG 38, 40, 42, 44 参考適合ケーブル サイズ *2 Twinaxial AWG 40, 42 AWG 40, 42 AWG 34 AWG 40, 42 - - ディスクリート AWG 34, 36 AWG 34, 36 - AWG 34, 36 - AWG 34, 36 コンタクトポイント 上部 上部 上部 上部 上部 上部 使用温度（摂氏・ケルビン） -40～105℃ (233～378 K) -40～105℃ (233～378 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) 32 Gbps/ lane 32 Gbps/lane 64 Gbps PAM4 32 Gbps/lane 64 Gbps PAM4 USB4 Gen4 (40 Gbps/lane PAM3) 適用規格・基準 USB4 Gen4 (40 Gbps/lane PAM3) USB4 Gen4 (40 Gbps/lane PAM3) 56 Gbps PAM4 USB4 Gen4 (40 Gbps/lane PAM3) 56 Gbps PAM4 DP UHBR20 (20 Gbps/lane) （参考のみ） DP UHBR20 (20 Gbps/lane) DP UHBR20 (20 Gbps/lane) 32 Gbps NRZ DP UHBR20 (20 Gbps/lane) 32 Gbps NRZ V-By-One US (16 Gbps/lane) Note (*1):高さ、幅、奥行寸法はロックカバーおよびバーを含む。 (*2): ケーブル外径はコネクタピッチより小さい必要あり (*3):高密度でスペースに制約のあるシステムにおいて、電力供給用途により適した、インピーダンス非整合の小径AWG細線同軸ケーブルを使用するオプションを提供します。 2 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C

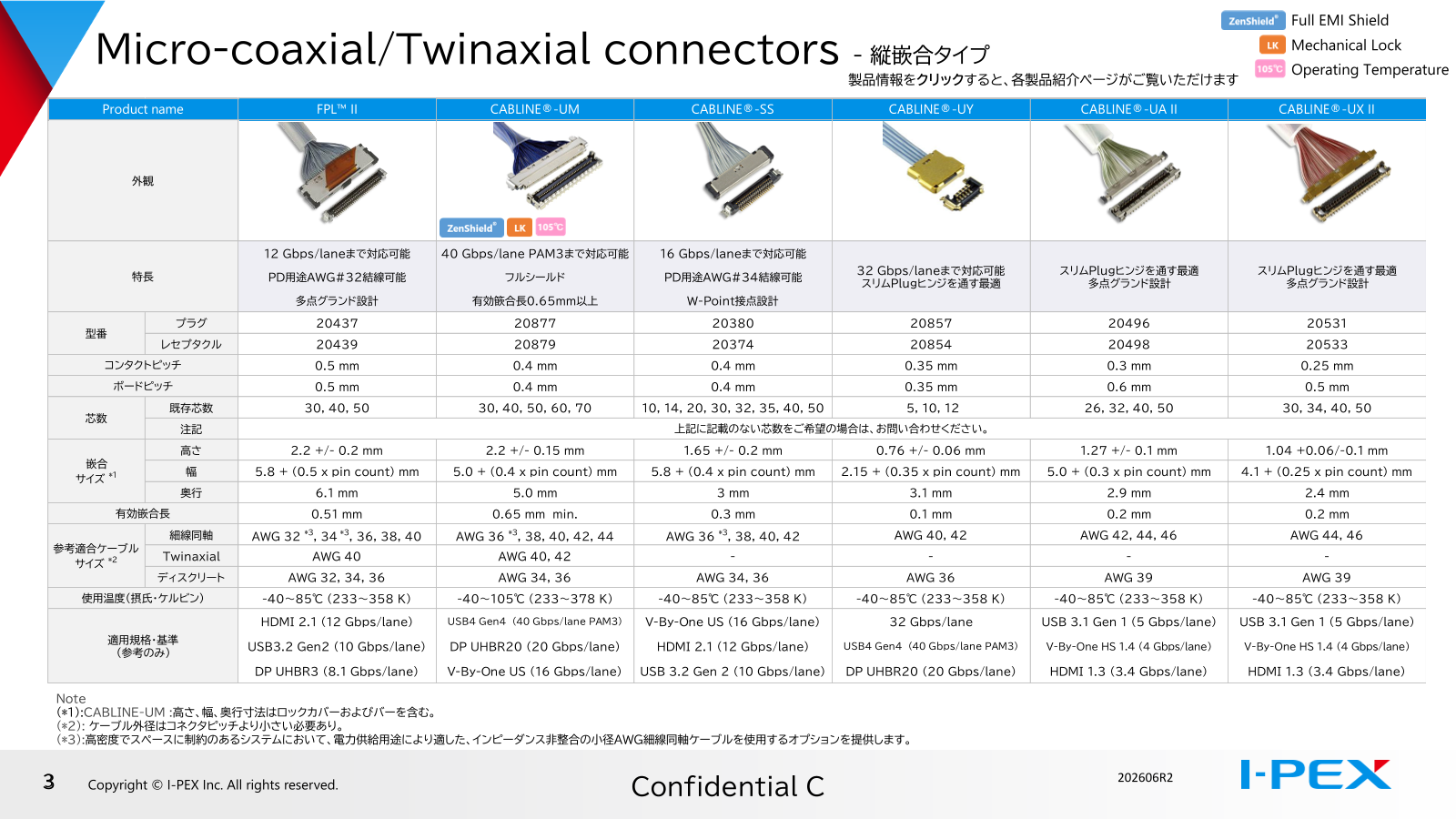

Full EMI Shield Micro-coaxial/Twinaxial connectors Mechanical Lock - 縦嵌合タイプ Operating Temperature 製品情報をクリックすると、各製品紹介ページがご覧いただけます Product name FPL™ II CABLINE®-UM CABLINE®-SS CABLINE®-UY CABLINE®-UA II CABLINE®-UX II 外観 12 Gbps/laneまで対応可能 40 Gbps/lane PAM3まで対応可能 16 Gbps/laneまで対応可能 32 Gbps/laneまで対応可能 スリムPlugヒンジを通す最適 スリムPlugヒンジを通す最適 特長 PD用途AWG#32結線可能 フルシールド PD用途AWG#3４結線可能 スリムPlugヒンジを通す最適 多点グランド設計 多点グランド設計 多点グランド設計 有効篏合長0.65mm以上 W-Point接点設計 プラグ 20437 20877 20380 20857 20496 20531 型番 レセプタクル 20439 20879 20374 20854 20498 20533 コンタクトピッチ 0.5 mm 0.4 mm 0.4 mm 0.35 mm 0.3 mm 0.25 mm ボードピッチ 0.5 mm 0.4 mm 0.4 mm 0.35 mm 0.6 mm 0.5 mm 既存芯数 30, 40, 50 30, 40, 50, 60, 70 10, 14, 20, 30, 32, 35, 40, 50 5, 10, 12 26, 32, 40, 50 30, 34, 40, 50 芯数 注記 上記に記載のない芯数をご希望の場合は、お問い合わせください。 高さ 2.2 +/- 0.2 mm 2.2 +/- 0.15 mm 1.65 +/- 0.2 mm 0.76 +/- 0.06 mm 1.27 +/- 0.1 mm 1.04 +0.06/-0.1 mm 嵌合 *1 幅 5.8 + (0.5 x pin count) mm 5.0 + (0.4 x pin count) mm 5.8 + (0.4 x pin count) mm 2.15 + (0.35 x pin count) mm 5.0 + (0.3 x pin count) mm 4.1 + (0.25 x pin count) mm サイズ 奥行 6.1 mm 5.0 mm 3 mm 3.1 mm 2.9 mm 2.4 mm 有効嵌合長 0.51 mm 0.65 mm　min. 0.3 mm 0.1 mm 0.2 mm 0.2 mm 細線同軸 *3 *3 *3 *3 AWG 32 , 34 , 36, 38, 40 AWG 36 , 38, 40, 42, 44 AWG 36 , 38, 40, 42 AWG 40, 42 AWG 42, 44, 46 AWG 44, 46 参考適合ケーブル *2 Twinaxial AWG 40 AWG 40, 42 - - - - サイズ ディスクリート AWG 32, 34, 36 AWG 34, 36 AWG 34, 36 AWG 36 AWG 39 AWG 39 使用温度（摂氏・ケルビン） -40～85℃ (233～358 K) -40～105℃ (233～378 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) HDMI 2.1 (12 Gbps/lane) USB4 Gen4 (40 Gbps/lane PAM3) V-By-One US (16 Gbps/lane) 32 Gbps/lane USB 3.1 Gen 1 (5 Gbps/lane) USB 3.1 Gen 1 (5 Gbps/lane) 適用規格・基準 USB3.2 Gen2 (10 Gbps/lane) DP UHBR20 (20 Gbps/lane) HDMI 2.1 (12 Gbps/lane) USB4 Gen4 (40 Gbps/lane PAM3) V-By-One HS 1.4 (4 Gbps/lane) V-By-One HS 1.4 (4 Gbps/lane) （参考のみ） DP UHBR3 (8.1 Gbps/lane) V-By-One US (16 Gbps/lane) USB 3.2 Gen 2 (10 Gbps/lane) DP UHBR20 (20 Gbps/lane) HDMI 1.3 (3.4 Gbps/lane) HDMI 1.3 (3.4 Gbps/lane) Note (*1):CABLINE-UM :高さ、幅、奥行寸法はロックカバーおよびバーを含む。 (*２): ケーブル外径はコネクタピッチより小さい必要あり。 (*３):高密度でスペースに制約のあるシステムにおいて、電力供給用途により適した、インピーダンス非整合の小径AWG細線同軸ケーブルを使用するオプションを提供します。 3 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C

Full EMI Shield Micro-coaxial/Twinaxial connectors - 0.5 & 0.4 mm タイプ FPC connection Mechanical Lock Operating Temperature (関連シリーズFPCコネクタ) 製品情報をクリックすると、各製品紹介ページがご覧いただけます Product name CABLINE®-VS IIF CABLINE®-VSF CABLINE®-CAL IIF CABLINE®-CA IIF CABLINE®-CA IIF PLUS CABLINE®-CAF CABLINE®-UMF 回路 が含まれている画像 自動的に生成された説明 外観 32 Gbps/lane まで対応可能 32 Gbps/laneまで対応可能 32 Gbps/laneまで対応可能 32 Gbps/laneまで対応可能 32 Gbps/laneまで対応可能 32 Gbps/laneまで対応可能 40 Gbps/lane PAM3まで対応可能 特長 フルシールド 多点グランド設計 フルシールド フルシールド フルシールド 多点グランド設計 フルシールド メカニカルロック付き メカニカルロック付き メカニカルロック付き メカニカルロック付き メカニカルロック付き メカニカルロック付き 有効篏合長0.65mm以上 プラグ 20862 20645 21088 20856 20901 20858 21102 型番 レセプタクル 20849 20455 21089 20682 20790 20525 20879 コンタクトピッチ 0.5 mm 0.5 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm ボードピッチ 0.5 mm 0.5 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm 0.4 mm 嵌合タイプ・方向 水平嵌合 水平嵌合 水平嵌合 水平嵌合 水平嵌合 水平嵌合 垂直嵌合（ライトアングル） 既存芯数 30, 40 30, 40 50 30, 40, 50 60 40, 60 40, 70 芯数 注記 上記に記載のない芯数をご希望の場合は、お問い合わせください。 高さ 0.95 +0.25/-0.1 mm 1.0 +/- 0.1 mm 0.74 +/- 0.16 mm 0.95 +/- 0.15 mm 0.95 +0.25/-0.1 mm 1.0 +/- 0.1 mm 2.2 +/- 0.15 mm 嵌合 * 幅 6.85 + (0.5 x pin count) mm 6.15 + (0.5 x pin count) mm 5.74 + (0.4 x pin count) mm 6.95 + (0.4 x pin count) mm 6.95 + (0.4 x pin count) mm 5.75 + (0.4 x pin count) mm 5.0 + (0.4 x pin count) mm サイズ 奥行 7.27 mm 5.97 mm 6.41 mm 6.74 mm 7.24 mm 6.06 mm 5 mm 有効嵌合長 0.48 mm 0.62 mm 0.44 mm 0.48 mm 0.48 mm 0.48 mm 0.65 mm min. FPCタイプ シールド FPC シールド/非シールド FPC シールド FPC シールド FPC シールド FPC シールド/非シールド FPC シールド/非シールド FPC コンタクト部 0.25 +0.02/-0.03 mm 0.28 +0.02/-0.03 mm 0.25 +0.02 / -0.03 mm 0.25 +0.02/-0.03 mm 0.25 +0.02/-0.03 mm 0.26 +/-0.02 mm 0.34 +0.04 / -0.04 mm FPC 厚さ グランド部 0.37 +0.04/-0.06 mm 0.34 +/-0.05 mm 0.37+0.04 / -0.06 mm 0.37 +0.04/-0.06 mm 0.37 +0.04/-0.06 mm 0.40 +/-0.05 mm 0.34 +0.04 / -0.04 mm コンタクトポイント 上部 上部 上部 上部 上部 上部 - 使用温度（摂氏・ケルビン） -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～85℃ (233～358 K) -40～105℃ (233～378 K) 32 Gbps/lane 32 Gbps/lane 32 Gbps/lane 32 Gbps/ lane 32 Gbps/lane 32 Gbps/lane USB4 Gen4 (40 Gbps/lane PAM3) 適用規格・基準 USB4 Gen4 (40 Gbps/lane PAM3) USB4 Gen4 (40 Gbps/lane PAM3) USB4 Gen4 (40 Gbps/lane PAM3) USB4 Gen4 (40 Gbps/lane PAM3) USB4 Gen4 (40 Gbps/lane PAM3) USB4 Gen4 (40 Gbps/lane PAM3) DP UHBR20 (20 Gbps/lane) （参考のみ） DP UHBR20 (20 Gbps/lane) DP UHBR20 (20 Gbps/lane) DP UHBR20 (20 Gbps/lane) DP UHBR20 (20 Gbps/lane) DP UHBR20 (20 Gbps/lane) DP UHBR20 (20 Gbps/lane) V-by-One® US (16 Gbps/lane) Note (*):高さ、幅、奥行寸法はロックカバーおよびバーを含む。 4 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C

I-PEX VSシリーズコネクタMAP (0.5 mm pitch, Horizontal) CABLINE-VS, VS II receptacles と EVAFLEX 5-VS は同じPCBレイアウトに実装可能。 I-PEX VS series 0.5 mm pitch, Horizontal connectors CABLINE®-VS II receptacle CABLINE®-VS receptacle* EVAFLEX® 5-VS *Except for Type-A design EVAFLEX® 5-VS CABLINE®-VS II plug CABLINE®-VS plug CABLINE®-VSF Shielded/Non-shielded Micro-coaxial cable Micro-coaxial cable Shielded/Non-shielded FPC/FFC FPC 20, 30, 40 pin 30, 40 pin 20, 30, 40, 50 pin 30, 40 pin 10, 15, 20, 24, 30, 40, 50 pin ※記載のない芯数の対応状況についてはお問い合わせください。 5 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C

CABLINE- CAシリーズコネクタMAP (0.4 mm pitch, Horizontal) CABLINE-CA と CA II receptacles は同じPCBレイアウトに実装可能。 CABLINE-CA series 0.4 mm pitch, Horizontal connectors CABLINE®-CA receptacle CABLINE®-CA II receptacle CABLINE®-CAF NE®-CAP CABLINE®-CA II plug CABLINE®-CA plug CABLI Shielded/Non-shielded Paddle card harnessed Micro-coaxial cable Micro-coaxial cable FPC with Micro-coaxial cable 20, 30, 40, 50 pin 30, 40, 50 pin 10, 12, 20, 30 40, 60 pin 50 pin (CA II PLUS 60 pin) (CA IIF PLUS 60 pin) 40, 50, 60 pin ※記載のない芯数の対応状況についてはお問い合わせください。 6 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C cc

ケーブル構造 細線同軸ケーブル ディスクリートワイヤ 断面イメージ 断面イメージ 中心導体 絶縁体 外部導体 ジャケット （シールド） 導体 ジャケット Cable Outer Diameter (O.D.) ケーブルサイズ (参考値) AWG Center Conductor ケーブルサブアッセンブリ size Diameter Characteristic impedance 中心導体：7本撚りタイプ 45 ohm 50 ohm AWG 30 0.30 mm 1.04 mm 1.16 mm AWG 32 0.24 mm 0.82 mm 0.90 mm AWG 34 0.19 mm 0.67 mm 0.73 mm Center Cable AWG 36 0.15 mm 0.49 mm 0.55 mm Conductor O.D. AWG 38 0.12 mm 0.39 mm 0.46 mm AWG 40 0.09 mm 0.33 mm 0.37 mm AWG 42 0.075 mm 0.29 mm 0.33 mm AWG 44 0.060 mm 0.24 mm 0.26 mm 電源用途 細線同軸ケーブル用 AWG 46 0.048 mm 0.22 mm 0.24 mm ディスクリートワイヤ グランドバー * 寸法はケーブルのタイプにより異なります。 7 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C

細線同軸コネクタ構造 コネクタ構成パーツ プラグハーネス組立工程イメージ 例: CABLINE-CA II プラグ構成パーツ： ケーブルサブアッセンブリ Plug + Plug Housing Assembly Plug Housing Assembly + Plug Lock Bar Assembly Plug Shell-A Receptacle ケーブルを束ねる事も可能 Plug Lock Bar Assembly + Plug Shell-A Receptacle 8 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C

中心導体とプラグのケーブルパッドのサイズイメージ 細線同軸ケーブル断面イメージ Plug Housing Assembly 中心導体の寸法 赤色数字：導体とパッドの隙間寸法 プラグコンタクトのケーブルパッド 青色数字：中心導体の寸法 （参考値） 0.5 mm ピッチシリーズ 0.126 0.120 0.1125 0.105 0.090 0.075 0.055 0.030 (mm) 0.30 0.20 0.30 (mm) 0.048 0.060 0.075 0.09 0.12 0.15 0.19 0.24 プラグのケーブルパッドのサイズ例 AWG 46 AWG 44 AWG 42 AWG 40 AWG 38 AWG 36 AWG 34 AWG 32 0.4 mm ピッチシリーズ 0.101 0.095 0.0875 0.080 0.065 0.050 0.030 (mm) 0.25 0.15 0.25 (mm) 0.048 0.060 0.075 0.09 0.12 0.15 0.19 プラグのケーブルパッドのサイズ例 AWG46 AWG44 AWG42 AWG40 AWG38 AWG36 AWG34 (AWG 34 type) 9 202606R2 Copyright © I-PEX Inc. All rights reserved. Confidential C
