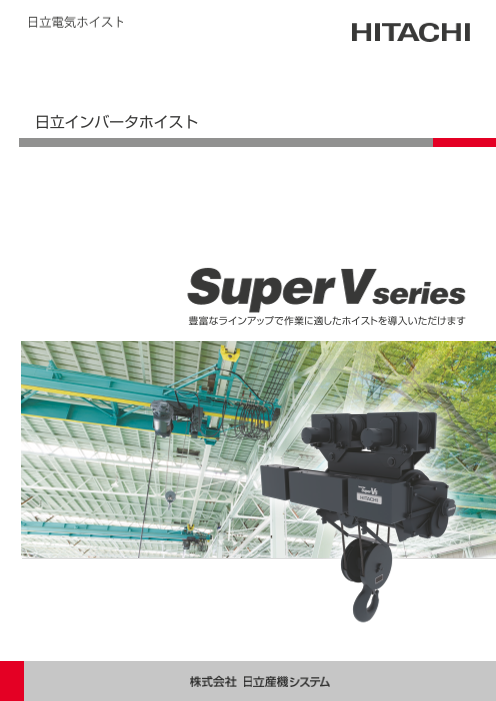

日立インバータホイスト SuperVseries

日立インバータホイスト Super V series 豊富なラインアップで作業に適したホイストを導入いただけます

Hitachi Inverter HOIST 環境性能と省エネで未来を支える 安全・安心の日立インバータロープホイスト 日立インバータロープホイストは、多重安全機構による安心設計と高精度な昇降制御を実現。 リアルタイム診断や自動化技術で運用を支え、省人化と遠隔監視に対応。 CO2排出量の少ない高効率な環境性能で、持続可能な社会と未来づくりに貢献します。 1 Hitachi Inverter HOIST

Index 回生インバータ インバータ 日 立インバータロープホイストの魅力 シリーズ Super V5 K series Super V4 Super V5 3 FitLive とは 定格荷重 7.5〜30t 15〜60t 1〜3t 5〜30t 5 FitLive 契約プラン / 日立インバータロープホイストは、多重安全機構による安心設計と高精度な昇降制御を実現。 掲載ページ P.11 P.17 P.22 P.22 日立のアフターサービス体制 6 日立の回生発電（回生インバータ）の リアルタイム診断や自動化技術で運用を支え、省人化と遠隔監視に対応。 CO2排出量削減 ○ ○ 導入効果 高速運転 ○ CO2排出量の少ない高効率な環境性能で、持続可能な社会と未来づくりに貢献します。 FitLive ○ ○ ○ 安心安全機能 ○ ○ ○ ○ 回生インバータホイスト/インバータホイスト INV機能 ○ ○ ○ ○ SuperV5seriesの共通仕様 7 回生インバータホイストの概要 / インバータホイストの概要 8 全ラインアップ一覧（共通仕様表） 安全性 9 日立が選ばれる理由（使いやすいポイント） 日立の技術・安全機能（インバータ駆動のメリット） 高度な安全機能で 事故を未然に防止し、 作業現場の安心を確保。 回生インバータホイスト SuperV5seriesの製品紹介 11 外観と機構 作業効率 12 回生インバータホイストの特長 13 仕様表 高精度制御で 15 寸法図・寸法表 作業効率を最大化し、 生産性を大幅に向上。 回生インバータホイスト[大容量巻上高速形] 設備監視 Kseriesの製品紹介 17 外観と機構 遠隔監視システムで 18 回生インバータホイスト[大容量巻上高速形]の特長 機器の状態を常時把握し、 19 仕様表 安定稼働をサポート。 21 寸法図・寸法表 診断 インバータホイスト リアルタイム診断機能で SuperV5/V4/V8serie（s SV5）の製品紹介 異常を即座に検知し、 22 外観と機構 メンテナンスを迅速化。 23 仕様表 25 寸法図・寸法表　普通形 27 　　　　　　　 ダブルレール形 省人化 29 　　　　　　　 ローヘッド形 自動化技術で人手を減らし、 省力化とコスト削減を サドル用インバータユニット/ 実現。 外部出力機能・注文対応 31 サドル用インバータユニット 32 外部入出力機能 33 注文品対応 36 技術資料・電気配線（200V） 37 安全に関する注意事項 Hitachi Inverter HOIST 2

FitLiveとは FitLiveサービス 契約開始より、 初年度（1年間）は 無料※1でお試し 「Factory」工場設備に「IT」機能を有し、さまざまなニーズにお応えする「Fit」と、 いただけます。 状態を確認し監視を続ける「Live」。 ※1 産業用設備のIoT化で最適な保守、メンテナンスを実現する日立のIoT設備監視サービス。 2年目以降は、有料契約、無料契約のどちら かを選択していただく必要があります。 ❶ 見える化 Factory IT Live ❷ 警報・故障時メール自動送信 ❸ クラウドへのデータ自動保存 Fit （データ保存は２年間です） 産業機器設備のデータをセキュアな携帯網を使ってクラウドに送付し遠隔監視をサポート 携帯網を 使用し安全に データ送信 データベース Webサーバー 専用回線 Firewall 警報など発報時は メール自動送信 安心・安全のネットワーク環境 工場の稼働イメージ ●稼働の状態 ●運転時間 ●メンテナンス情報 ●警報・故障情報 ●機器情報 ●製造番号 など 遠隔から、継続的に稼働状況を把握 ●パソコン ●タブレット ●スマートフォン Webで 稼働状態を 確認 3 Hitachi Inverter HOIST

FitLive監視画面※2023年10月現在 URL：https://www. hitachi-ies.co.jp/products/ シンプルで見やすい画面デザインによりホイストの稼働情報を遠隔監視できます。 hst/fitlive/index.html 状態監視 機器情報登録 機能 無料 機能 無料 稼働データ監視 機器情報（周辺機器情報） 機能 無料 登録機能 無料 トレンドグラフ 履歴管理（警報、故障履歴） 表示機能 有料 機能 有料 履歴管理（保守、修理履歴） コンタクト 機能 有料 サービス 有料 無料 無料プラン、有料プランで 自動メール配信 ご利用いただけます。 機能 有料プランでご利用いただけます。 有料 有料 ※無料プランの場合は、有料プランの機能部分 が表示されません。 設備管理者 価値提供 サービス モートルブロック Hitachi Inverter HOIST 4 日 立インバータロープホイストの 回生インバータホイスト / インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット / 魅力 共通仕様 Super V5 series K series Super V5 series / Super V4 series 外部出力機能・注文対応

設備監視サービス「FitLive」契約プラン紹介 IoT対応ホイスト（Super V5 series）の設備監視サービス『FitLive』は、1年間全ての機能を無料でお試しいただけます。 2年目以降は 無料プラン と 有料プラン をご選択いただけます。 FitLive 契約メニュー サービス開始 更新（1年後） 無料プラン 一部機能を制限し、 継続して利用可能です。 ※1 1年間全ての機能を 有料プラン 全ての機能が利用可能です。 無料で利用可能 ※1 有料プランの費用はホイストご購入先へご確認お願いします。 FitLive契約プラン別機能紹介 オプション対応 契約プランによりご利用いただける機能が変わります。 機能内容 無料 有料 オプション 対応 備考 状態監視 ○ ○ 定格荷重3t以下への「FitLive」搭載 ○ 稼働データ監視 ○ ○ 主巻、補巻の両方の監視が出来ます。 機器情報登録 ○ ○ 補巻付き ○ （主巻、補巻それぞれにIoT制御盤 自動メール配信 ー ○ を設置します。） トレンドグラフ表示 ー ○ 2台分の機器登録が必要となります。 履歴管理 ー ○ 共吊り ○ A側（奇数製番）、B側（偶数製番）の コンタクトサービス ー ○ 監視が出来ます。 ●本製品は、携帯電話の通信機能を有し携帯電話と同様の電波を出して通信します。 ●クラウドへのデータ（稼働情報）送信は出荷時設定により標準で行いますが、本監視 商用バックアップ盤ご使用時の稼働 サービスをご利用いただくには別途契約が必要です。 ●本監視サービスは、携帯電話 商用バックアップ △ データは取れません。 のサービスエリアでご利用になれます。 ●本監視サービスは、携帯電話のサービスエリ ア内であっても、トンネル、地下、屋内、ビル陰および山間部などの電波の届きにくい場 所ではご利用になれない場合があります。 ●通信機能は携帯電話通信事業者よりベス インバータバックアップ盤ご使用時 インバータバックアップ △ トエフォートにて提供されるので、その通信サービスに依存する本監視サービスの提供 の稼働データは取れません。 について、弊社は保証いたしません。 ●埋め込み型心臓ペースメーカーを装着されてい る方は、装置部位から22cm以上離れてご利用ください。なお、心臓ペースメーカーには 多数の種類がありますので、取り扱いについての詳細は、関係医療機関やその機種の供 IoT制御盤の設置場所は、別置き制 制御盤別置 ○ 給元などへご相談下さい。 ●本監視サービスの提供の詳細については、約款および製 御盤側に設置してください。 品の取扱説明書をご覧ください。 ●本監視サービスについては、製品、サービスの改良 などにより仕様および記載事項の一部を予告なく変更する場合があります。 ※その他専用仕様につきましては、お問い合わせください。 構造図 ～ 電源 建屋ブレーカ クレーンブレーカ インバータホイスト 出荷時の接続状態 主電源開閉器 電源 M 巻上 インバータホイスト制御盤 LCMサービスの FitLiveサービスの ホイストの M 横行 TOPページ 特設ページ 特設ページ ※ IoT制御盤用電源（200V） 電源線 通信線 は、主電源開閉器1次側よ り供給してください。 IoT制御盤 LTE通信 ※ IoT制御盤用電源ケーブ 電源:単相200V ルは、納入外となります。お ＋アース線 客様にてご準備ください。 アフターサービスの国内拠点 国内拠点 北海道地区 本社 支社・支店 北海道地区 日立産機システムの国内拠点には、 本社 製造・エンジニアリング拠点 支社・支店 サー製ビ造ス・エスンテジーニシアョリン9つの支社・支店、7つの製造・エンジニアリング拠点、 ング拠点 東北地区 サービスステーション 東北地区 28のサービスステーションが存在します。 北陸地区 北陸地区 中国地区 中国地区 関東・甲信越地区 関東・甲信越地区 中中部部地地区区 近近畿畿地地区 九州九地州区地区 四国四国地地区区 5 Hitachi Inverter HOIST

日立ホイストがめざすSDGs 環境負荷を軽減する 回生インバータホイスト※ 従来、インバータホイストの巻下げ時に発生する回生電力は、 抵抗器を通して熱エネルギーとして消費していましたが、 「回生インバータホイスト」の回生電力は、 他の設備で活用することでＣＯ２排出を抑制できます。 駆動発電で、CO2排出量の削減に貢献します。 回生コンバータは、定格荷重7.5t以上のインバータホイストに搭載可能で、既設ホイストにも 制御盤リニューアルにより改造が可能です。 P O I N T 高頻度仕様や特別高揚程仕様では従来の抵抗容量アップが必要でしたが、回生インバータ 巻上げ時の消費分および巻下げ時の ホイストなら焼損の心配がなく、より多くの回生電力を得られます。また、回生インバータ 回生分は、荷重にほぼ比例しており、 荷重率0.80以上・揚程3mにおいては、 ホイストは、荷重率と揚程によって巻下げ時の回生電力が変化し、揚程3mを超える長さで CO2排出量を約60%削減できます。 使用する場合、さらなるCO2排出量の削減が可能です。 回生インバータ駆動のCO2削減量（当社使用条件による試算） 巻上げ、 CO2 排出量 横行時の 消費電力 巻上げ、横行時の 巻下げ時の回生電力を 消費電力 他の設備で利用した場合の CO2排出量 CO2 巻下げ時の 回生電力を電源へ還元し他の設備で 削減量 回生電力 利用することで、CO2の削減が可能 年間CO2排出量試算 単位：t-CO2 年間CO2排出量試算条件 年間CO2排出量試算例（電圧200V） 荷重率 ：0.80（荷重スペクトル係数Km=0.500） シリーズ 定格荷重 CO2排出量 CO2削減量 7.5t 1.27 0.67 稼働率 ：40%(運転時間のうち実際に通電する時間の割合) V5 series 10t 1.52 0.81 運転時揚程 ：3m 15t 2.23 1.09 年間運転時間 ：1,920時間(8時間/日、20日/月、12カ月/年) V8 series 20t 2.49 1.26 無負荷高速 ：有効 30t 2.39 1.22 CO2排出係数 ：電気事業者別排出係数代替値0.000429(t-CO2/kWh) 15t 4.40 2.26 （2023年度実績値、2024年8月29日公表） K series 20t 4.84 2.55 往路負荷あり／復路負荷なし 30t 4.65 2.48 ※ 回生インバータホイスト：インバータホイスト＋回生コンバータ Hitachi Inverter HOIST 6 日 立インバータロープホイストの 回生インバータホイスト / インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット / 魅力 共通仕様 Super V5 series K series Super V5 series / Super V4 series 外部出力機能・注文対応

回生インバータホイスト／インバータホイストの概要／共通仕様表 日立のインバータホイスト全ラインアップ 01 回生インバータホイスト（定格荷重：7.5～60t） ■SuperV5series： 普通形ホイスト、ダブルレール形ホイスト 日立インバータホイストに回生コンバータを搭載したホイストです。 つり荷が軽負荷時※の巻上速度は定格速度の1.5倍まで設定が可能です。 ■Kシリーズ（巻上高速形）： ダブルレール形ホイスト 巻上速度高速化に特化したホイストで、V8 serie（s SV5） に対して、 巻上高速が2倍速のホイストです。つり荷が軽負荷時※の巻上速度は 定格速度の2倍まで設定が可能です。 シリーズ 定格荷重（t） 7.5 10 15 20 30 40 60 巻上速度 0.012〜 0.12 0.01〜 0.10 0.01〜 0.10 0.008〜 0.006〜 Super V5 （ｍ/s） [0.72〜 7.2] [0.6〜 6.0] [0.6〜 6.0] 0.083 0.055 ー ー series [0.5〜 5.0] [0.33〜 3.3] 軽負荷時 0.18[10.8] 0.15[9.0] 0.15[9.0] 0.125[7.5] 0.083[5.0] ー ー 巻上速度 .020〜 0.20 0.017〜 008〜 0.006〜 K series （ｍ/s） ー ー 0 [1.2〜 12] 0.167 0.011〜 0.11 0. （SV5） [1.0〜 10] [0.66〜 6.6] 0.083 0.055 [0.5〜 5] [0.33〜 3.3] 軽負荷時 ー ー 0.40[24] 0.333[20] 0.22[13.2] 0.166[10] 0.11[6.6] [ご注意] ●速度の[ ]内はm/min換算値を示します。 02 インバータホイスト（定格荷重：1～30t） 日立インバータホイストは、普通形ホイスト、ダブルレール形ホイスト、ローヘッド形ホイストをラインアップしており、 幅広い作業場で活用いただけます。 つり荷軽負荷時※の巻上速度は定格速度の1.5倍まで設定が可能です。 シリーズ 定格荷重（t） 1 2 2.8、3 5 7.5 10 15 20 30 Super V5 2〜 0.01〜 0.01〜 0.008〜 0.006〜 series 巻上速度 0.022〜 0.017〜 0.015〜 0.013〜 0.01 （ｍ/s） 0.217 0.167 0.15 0.133 0.12 0.10 0.10 0.083 0.055 / [1.3〜 13] [1.0〜 10] [0.9〜 9.0][0.8〜 8.0][0.72〜 7.2][0.6〜 6.0][0.6〜 6.0][0.5〜 5.0][0.33〜 3.3] Super V4 series 軽負荷時 0.325 0.25 0.225 0.2 0.18 0.15 0.15 0.125 0.083 （3t以下） [19.5] [15] [13.5] [12] [10.8] [9.0] [9.0] [7.5] [5.0] [ご注意] ●速度の[ ]内はm/min換算値を示します。 ※ 軽負荷時：定格荷重に対して、荷重の負荷率が30%以下のとき インバータホイストの形式表示 トロリ付きの場合 懸垂形の場合 2.8 H M T 6 5 W M 4 4 5 H M 5 V 5 定格荷重（t） 操作方式改良No. 定格荷重（t） 揚程別 制御方式改良No. 揚程別 ホイスト機種別 操作方式 ホイスト機種別 制御方式改良No. トロリ機種別 制御方式 ホイスト改良No. 制御方式 ホイスト改良No. トロリ改良No. ［改良No.表示の省略］ 20 H D T ※ 下記条件をすべて満たす場合は制御方式や操作方式の改良No.表示が省略されます。 8 8 W 5 ① 改良No.が有る場合 現状： SV4の制御方式改良No「. 4」 定格荷重（t） SV5の制御方式改良No「. 5」 V8 の制御方式改良No「. 5」 揚程別 無線の操作方式改良No「. 4」 ホイスト機種別 制御方式改良No. ② 他の「1」以外の改良No.と併記しない場合 例 　正：20KHD-T11-WR トロリ機種別 制御方式 5 　誤：20KHD-T11-WR51 ホイスト改良No. トロリ改良No. 7 Hitachi Inverter HOIST

日立のインバータホイスト全ラインアップ 回生 コンバータ 機種構成 定格荷重 揚程（m） 巻上速度（m/s） （t） ※（ ）内は軽負荷時速度 ページ 低揚程 高揚程 7.5 8 12 0.72〜7.2（10.8） 10 8 12 0.6〜6.0（9.0） 普通形 15 8 12 0.6〜6.0（9.0） 20 − 12 0.5〜5.0（7.5） Super V5 series 7.5 8 12 0.72〜7.2（10.8） 11〜 16 10 8 12 0.6〜6.0（9.0） 回生 ダブルレール形 15 8 12 0.6〜6.0（9.0） 標準搭載 インバータ ホイスト 20 − 12 0.5〜5.0（7.5） 30 − 12 0.33〜3.3（5.0） 15 − 12 1.2〜12（24） 20 − 12 1.0〜10（20） K series（SV5） ダブルレール形 30 − 12 0.66〜6.6（13.2） 17〜 21 40 − 12 0.5〜5（10） 60 − 12 0.33〜3.3（6.6） 1 6 12 1.3〜13（19.5） 2 6 12 1.0〜10（15） 2.8 6 12 0.9〜9.0（13.5） 3 6 12 0.9〜9.0（13.5） 普通形 5 8 12 0.8〜8.0（12） 7.5 8 12 0.72〜7.2（10.8） 10 8 12 0.6〜6.0（9.0） 15 8 12 0.6〜6.0（9.0） 20 − 12 0.5〜5.0（7.5） 2 − 12 1.0〜10（15） Super V5 series 2.8 6 12 0.9〜9.0（13.5） 不付き インバータ / ホイスト Super V4 series 3 6 12 0.9〜9.0（13.5） 22〜 30 （3t以下） 5 8 12 0.8〜8.0（12） ダブルレール形 7.5 8 12 0.72〜7.2（10.8） 10 8 12 0.6〜6.0（9.0） 15 8 12 0.6〜6.0（9.0） 20 − 12 0.5〜5.0（7.5） 30 − 12 0.33〜3.3（5.0） 1 6 12 1.3〜13（19.5） 2 6 12 1.0〜10（15） ローヘッド形 2.8 6 12 0.9〜9.0（13.5） 3 6 12 0.9〜9.0（13.5） 5 6 11 0.8〜8.0（12） 日立ホイストの等級： つり上げ装置等の等級の D等級 各種クレーンへの適用例 つり上げ装置等の使用時間 つり上げ装置の等級 800 1,600 3,200 6,300 12,500 区分 800 時間以上 時間以上 時間以上 時間以上 時間以上 25,000 No. 適用されるクレーン 巻上 引込・ 時間未満 1,600 3,200 6,300 12,500 25,000 時間以上 起伏 横行 荷 時間未満 時間未満 時間未満 時間未満 時間未満 荷重 重荷率 常態として定格 率重荷 1 発電所用クレーン 率重 荷重の50%未 率 分解点検用クレーン A A ー 満の荷重の荷 A A A B C D E →時間 →時間 →時間 をつるクレーン →時間 2 機械および組立工場用クレーン A ー ー 荷 常態として定格 重荷 荷重の50%以 3 一般工場用クレーン BｰD ー ー 率重荷 率重荷 率重 上63%未満の A A B C D E F 率 4 天井クレーン →時間 荷重の荷をつ （バケット付、マグネット付） DｰF ー ー →時間 →時間 るクレーン →時間 常態として定格 5 レードルクレーン EｰF ー ー 荷 重荷 率重荷 荷重の63%以 率荷重 上80%未満の A B C D E F F 6 ストリッパークレーン 重率 ソーキングクレーン F ー ー 率 →時間 荷重の荷をつ →時間 →時間 るクレーン →時間 7 装入クレーン F ー ー 常態として定格 荷 重荷 荷重の80%以 8 鍛造クレーン F ー ー 率荷重 重荷率 上の荷重の荷 B C D E F F F 率重 率 をつるクレーン 9 一般用橋形クレーン（フック付） BｰC ー BｰC →時間 →時間 →時間 →時間 Hitachi Inverter HOIST 8 →→→→ →→→→ →→→→ →→→→ 日 立インバータロープホイストの 回生インバータホイスト/インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット/ 魅力 共通仕様 SuperV5series Kseries SuperV5series/SuperV4series 外部出力機能・注文対応

日立が選ばれる理由／日立の技術・安全機能 日立インバータホイス回ト生がイン使バいータやホイすスいト　6Kつ seのrie理s 由 毎日の運転をラクに、「ご安全に」 01 荷振れ抑制機能 機能無効 機能有効 自動追いノッチ操作でラクラク運転 従来のインバータ駆動によるクッションスタート・ストップに加え日立独自 の「荷振れ抑制機能」により、停止時の荷振れを抑制するため搬送時に自動 で追いノッチ操作※を行います。本機能により、追いノッチ操作未習熟者で も荷振れを抑えて運転でき、素早く目的の場所へつり荷を搬送することが できます（当社インバータホイスト比　荷振れ量1/4以下）。 ※ 追いノッチ操作 ： 慣性により、停止時に発生するつり荷の荷振れに対して、荷の振れ方に応じて操 作者が後追いの操作を実施することで荷振れを抑制する手動操作のこと 搬送 停止 搬送 停止 荷振れ抑制機能って？ ※本図はイメージです ご注意：障害物等への衝突を回避する機能ではありません。 「荷振れ抑制機能」による自動追いノッチ操作を動画で ご覧いただけます。 02 荷振れ抑制急停止機能 危ない!! もしも、の時でも素早く停止、荷振れも抑制！ 機能無効 機能有効 荷振れを抑えながら素早く停止できる日立独自の「荷振れ抑制急停止機 能」により、万が一つり荷が障害物等へ衝突しそうになった場合でも、急 停止とともに停止時の荷振れを抑制するため自動で追いノッチ操作※を 障 障 行います。本機能により、とっさの時にも自動で確実な追いノッチ操作が 　害 　害 実施され、荷振れによってつり荷が障害物等へ衝突するリスクを低減する 　物 　物 ことで、安全性が向上します。 ※ 荷振れの抑制量は荷振れ抑制機能と同等ですが、停止制御開始後の停止距離を荷振れ抑制機能よ りも短縮しました。 搬送 停止 搬送 停止制御 荷振れ抑制急停止機能って？ ※本図はイメージです ご注意：障害物等への衝突を回避する機能ではありません。 特許技術 「荷振れ抑制急停止機能」による急停止時の自動追い ノッチ操作を動画でご覧いただけます。 採用 [ご注意]《共通事項》 ●本機能は、工場出荷時無効設定です。ご使用になる場合は取扱説明書を参照し、有効設定にしてください。●本機能は、荷振れが無い状態で搬送を開始する必要があります。荷振れがある状態で搬送を開始する と、本機能の効果が出ない場合があります。●走行（サドル）方向への搬送にも本機能を適用したい場合は、当社のサドル用インバータユニット（2017年10月生産以降のN-1C4/N-5C4または、N-10S4）をご使用く ださい。●1段目（低速）操作時は、本機能が無効になり、通常のクッションスタート・ストップ動作をします。●本機能有効時、自動的に横行（走行）プラッギング機能が有効になります。●共吊でご使用になる場合は 本機能は使用できません。本機能を無効設定にしてご使用ください。●補巻付仕様での荷振れ抑制機能は受注対応になります。 《荷振れ抑制機能》 ●本機能有効時、荷振れを抑えるため、操作OFF後の減速停止中に一旦加速する場合がありますので、つり荷の移動方向には、人や設備、部品などの物がないことを確認のうえ、.運転操作をしてください。 《荷振れ抑制急停止機能》●本機能有効時、荷振れ抑制機能に比べ減速開始から停止までの距離が短くなりますが、つり荷の移動方向には、人や設備、部品などの物がないことを確認のうえ、運転操作してくださ い。●横行（走行）運転中に電源遮断や異常を検出すると、本機能が働かずに急停止します。●本機能をご使用いただくと、荷振れ抑制機能に比べ停止までの距離が短くなりますが、停止時にロードブロック近辺で 揺動が発生します。●本機能により急停止制御開始してからブレーキ制動する間は、同一方向への運転操作は入力を受け付けません（逆方向への運転操作は可能）。 03 地切り操作補助機能 玉掛け作業の基本（巻上げ） 自動停止 地切り状態を検出すると、自動的に巻上げ動作を一旦停止させる機能で ❶玉掛け用具の選定・確認 す。停止時につり荷の安定と玉掛け状態の確認を促すことができるので、 ❷荷に玉掛け用具を掛ける 安全性向上につながります。 自動停止 ❸玉掛け用具をフックに掛ける 地切り状態検出で ❹除々に巻上げ、玉掛け用ワイヤロープが 上 地切り状態検出で 　緊張したら一旦停止し、玉掛け状態を確認 ❺除々に巻上げ、荷の状態を見ながら地切り 本機能により つり上荷 つり荷 補助 床 つり荷 つり荷 　し床上10～20cm以下の位置で一旦停止 床 床 床 ❻再度、玉掛け用ワイヤロープの均等な 地切り時停地切止り時停止作業者作業に者玉に玉掛掛けけ状態のの確確認を認促をせ促るせる安全性向上安全性向上 張り具合、当て物の状態に異常がないか、 つり荷が水平かなどを確認し、つり荷が ブレーキで保持されているか確認 地切り操作補助機能って？ 特許技術 「地切り操作補助機能」を動画でご覧いただけます。 採用 ❼安全な高さまで巻上げ、移動開始 [ご注意]●本機能は、工場出荷時無効設定です。ご使用になる場合は取扱説明書を参照し、有効設定にしてください。●地切り状態を判別できる荷重は、定格荷重の10%以上ですが、電源電圧、モータ温度によ り、誤差が生じる場合があります。荷重が軽い場合などにより地切り状態が判別できない場合は、通常の運転モードに切り替わります。●本機能有効時、地切り状態判別中は強制的に低速運転になります。 ●地切り判別した位置を記憶し、記憶した位置以下にならないと、地切り状態の再検出は実行しません。 9 Hitachi Inverter HOIST

その他機能のご紹介 https://www.hitachi-ies.co.jp/products/hst/ index.html 04 USBメモリに運転情報取り込み可能 05 軽負荷高速機能 あると嬉しい、便利な機能。運転情報ダウンロード 軽いは速い。軽負荷時、巻上速度が1.5倍 であなたの保守管理をかしこくサポート 軽負荷（0～30％荷重）時、荷重を自動で判別し、巻上速度を1.5倍速で運 始動回数、運転時間、異常発生情報や各種設定情報などの運転情報を 転します。 USBメモリに保存可能です。USBメモリに保存したデータは、PCで確認 [ご注意]●軽負荷と判断する最大荷重は運転周波数、電源電圧、モータ温度により、定格荷重の30 ～40％で変動する場合があります。●特別高揚程では、軽負荷高速を装備できない機種がありますの 可能ですので、稼働状況の管理などにご使用いただけます。 で、別途お問い合わせください。●共吊でご使用になる場合は軽負荷高速機能は使用できません。本 機能を無効設定にしてご使用ください。 [ご注意]●運転情報データはテキスト形式で出力します。●USBメモリは付属しておりません。 06 ワイヤロープ点検補助機能 例 重点点検箇所 教えて！ロープのどこが切れやすい？ 屈曲回数（回） ワイヤロープをフックブロックを起点に、長さ1mごとに区分け（位置区 分）し、①各位置区分の総屈曲回数　②荷重別の屈曲回数　③総屈曲回 数上位５箇所の位置区分　を表示します。屈曲回数が多い場所を重点的 に点検いただけるため、ワイヤロープ保守における安全性と効率化にお 役立ていただけます。また、USBメモリに屈曲回数情報を取り込み、取り 1 2 8 9 10 込んだデータからグラフ化すれば、ワイヤロープの重点点検箇所の可視 フックブロック位置（m） 化が可能です。 ■総屈曲回数　■無負荷屈曲回数　■軽負荷屈曲回数　■中負荷屈曲回数　 ■重負荷屈曲回数　■超重負荷屈曲回数　■過負荷屈曲回数 インバータ駆動のメリット 01 機械部分への衝撃緩和 04 過負荷防止機能 モータの回転数が低いときにブレーキ制動するため、ブレーキホイール 定格を超える負荷の場合、巻上げを停止します。（過負荷検出は運転周波 の摩耗が少なく、ワイヤロープ、歯車、カップリング、シーブなど機械部分 数、電源電圧、モータ温度により、定格負荷の100～125%で変動する場 へ与える衝撃が少なく、長寿命化が図れます。 合があります） 02 荷振れが小さい 05 荷重別運転情報表示機能 クッションスタート・ストップにより、加速・減速が滑らかになることで、つ 荷重別の運転時間と始動回数、さらに電源投入時の過去最大の荷重率 り荷の振れが小さくなり、クレーンガーダや建物へのショックが軽減でき （K）を測定・表示しますので、メンテナンス計画などにお役立ていただけ ます。 ます。 03 押ボタンは、 06 電子式リミットスイッチ機能 低速/高速の2段モーション フック位置を検出し、巻上げ/巻下げ運転を設定した位置で自動的にクッ 金型の合わせ作業などの精密作業にも対応できるよう、押ボタン1段目は ションストップします。ご使用に合わせて、上限・下限の設定が容易に行え 低速、2段目は高速の速度設定となります。低速/高速ともに1～1/10速の ます。（出荷時は未設定です） 間で無段階に任意速度に設定できます。 Hitachi Inverter HOIST 10 日 立インバータロープホイストの 回生インバータホイスト/インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット/ 魅力 共通仕様 SuperV5series Kseries SuperV5series/SuperV4series 外部出力機能・注文対応

外観と機構／回生インバータホイストの特長 回生インバータホイスト Super V5 series 横行モータ リアクトル エンコーダ モータの回転数・ フックブロックの 高さを計測する ことで、ホイストの 安全性※2が向上 回生インバータ※1 ホイスト専用の巻上インバータ、 回生コンバータを搭載 主制御装置 主制御基板、 横行インバータ ※1 回生インバータ：インバータ＋回生コンバータ ※2 荷振れ抑制、異常検出、電子リミットなど 11 Hitachi Inverter HOIST

回生インバータホイストの特長 回生発電 回生エネルギーを電源に還元する次世代ホイスト エネルギーの有効活用を実現 今まで放電抵抗器で熱として捨てられていた電力（回生エネルギー）を 電源に還元するための“回生コンバータ”を搭載しました。 巻下げ時に発生する回生エネルギーを電子回路で工場内の電源ラインに 還元することで、電力（回生エネルギー）を他の設備で活用できます。 ホイスト専用の回生コンバータ搭載 巻 従来のインバータホイストの放電抵抗器に替え、 下 ホイスト専用にカスタマイズした回生コンバータを搭載しています。 げ の 力 を 既設ホイストへの改造対応 活 用 定格荷重7.5t以上の既設インバータホイストには、制御盤更新による し 改造が可能です。 て 、電 力 その他の特長 を [1]荷振れ抑制機能標準搭載 還 従来のクッションスタート・ストップに加え、 元 追いノッチ操作を自動的に行うことで、荷振れを軽減します。 ！ [2]外部入力機能標準搭載（標準：5点） 動作制御や横行リミットなどの入力機能を標準搭載しました。 [3]外部出力機能標準搭載（標準：3点） 動作状態などを出力するリレーを標準搭載しました。 [4]USBメモリへの稼働データ保存機能 標準搭載 負荷別始動回数や運転時間、エラー履歴などの稼働データをUSBメモリに 保存し、パソコンなどで、Excelデータ変換ファイルを用いて確認ができます。 [ご注意] ●稼働データはテキスト形式で出力します。　●USBメモリは付属しておりません。 Hitachi Inverter HOIST 12 日 立インバータロープホイストの 回生インバータホイスト/インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット/ 魅力 共通仕様 SuperV5series Kseries SuperV5series/SuperV4series 外部出力機能・注文対応

仕様表 回生インバータSuperV5series（普通形・ダブルレール形ホイスト） 共通仕様表 項目 単位 7.5 10 15 20 30 定格荷重 t つり上げ荷重 t 7.65 10.2 15.2 20.3 30.4 揚程 m 8 12 8 12 8 12 12 12 普通形 7.5M-T55-WR5 7.5HM-T55-WR5 10M-T55-WR5 10HM-T55-WR5 15M-T88-WR5 15HM-T88-WR5 20HM-T88-WR5 — 形式 — ダブルレール形 7.5D-T55-WR5 7.5HD-T55-WR5 10D-T55-WR5 10HD-T55-WR5 15D-T88-WR5 15HD-T88-WR5 20HD-T88-WR5 30HD-T88-WR5 普通形 985 1,045 1,295 1,355 2,155 2,405 2,765 — 概略質量 kg ダブルレール形 1,125 1,085 1,325 1,415 1,965 2,115 2,275 4,215 レールゲージ（ダブルレール形） mm 1,000 1,150 1,000 1,150 1,000 1,200 1,300 2,000 つり上げ装置等の等級 — D D D D D m/s 0.012〜0.12（0.18） 0.01〜0.10（0.15） 0.01〜0.10（0.15） 0.008〜0.083（0.125） 0.006〜0.055（0.083） 速度（　）内は軽負荷時速度 m/min 0.72〜7.2（10.8） 0.6〜6.0（9.0） 0.6〜6.0（9.0） 0.5〜5.0（7.5） 0.33〜3.3（5.0） モータ出力 kW 9.5 10.5 16 18 18 200V50Hz 46 54 70 78 82 200V級 200V60Hz A 43 51 69 77 81 巻上 220V60Hz 40 46 63 71 73 定格電流 400V50Hz 24 25 34 38 41 400V級 400V60Hz A 22 25 34.5 37 40 440V60Hz 22 22 32 36 36 モータ極数 — 4 4 4 4 4 m/s 0.028〜0.283 0.028〜0.283 0.028〜0.283 0.028〜0.283 0.028〜0.283 速度 m/min 1.7〜17 1.7〜17 1.7〜17 1.7〜17 1.7〜17 モータ出力（B種） kW 0.56×2 0.56×2 0.84×2 0.84×2 — 200V50Hz 4.2×2 4.2×2 4.6×2 4.6×2 — 200V級 200V60Hz A 3.6×2 3.6×2 5.0×2 5.0×2 — 220V60Hz 3.7×2 3.7×2 4.5×2 4.5×2 — 定格電流 400V50Hz — 普通形 400V級 400V60Hz A 技術資料参照 技術資料参照 技術資料参照 技術資料参照 — 440V60Hz — モータ極数 — 6 6 4 4 — 300×150×11.5 300×150×11.5 — — — 横行 横行レール（適用I形鋼寸法） mm 450×175×11 450×175×11 450×175×11 450×175×11 — 600×190×13 600×190×13 600×190×13 600×190×13 — モータ出力 kW 0.55×2 0.55×2 0.55×2 0.55×2 0.84×2 200V50Hz 3.3×2 3.3×2 3.4×2 3.4×2 4.6×2 200V級 200V60Hz A 3.3×2 3.3×2 3.3×2 3.3×2 5.0×2 220V60Hz 3.3×2 3.3×2 3.3×2 3.3×2 4.5×2 定格電流 ダブルレール形 400V50Hz 400V級 400V60Hz A 技術資料参照 技術資料参照 技術資料参照 技術資料参照 技術資料参照 440V60Hz モータ極数 — 4 4 4 4 4 横行レール — 44角鋼または15kgレール 44角鋼または15kgレール 55角鋼または22kgレール 55角鋼または22kgレール 65角鋼または37kgレール 掛数 — 4 4 4 4 8 ワイヤロープ 構成 — 6×F（i 29）-B 6×F（i 29）-B 6×F（i 29）-B 6×F（i 29）-B 6×F（i 29）-B 直径 mm φ14 φ16 φ20 φ22.4 φ20 その他共通事項 電源（三相） 200V級 AC200V50Hz、AC200V60Hz、AC220V60Hz 400V級 AC400V50Hz、AC400V60Hz、AC440V60Hz 操作方式 ペンダント式（標準品） ペンダント式押ボタン操作・床上8点押ボタン（入、切、上、下、東、西、南、北） [ご注意]上、下、東、西、南、北は2段モーションの押ボタンです。 無線式（注文品） 無線式押ボタン操作（日本国内のみ）・10点送信機（入/警、切、上、下、東、西、南、北、空白、照明） [ご注意]上、下、東、西、南、北は2段モーションの押ボタンです。 操作電圧 200V級 AC200VまたはAC220V（電源電圧による） 400V級 AC200V（内蔵ダウントランスによる） 反復定格 巻上 始動頻度 400回/時、負荷時間率 40%ED （荷重率≦0.63）横行 始動頻度 400回/時、負荷時間率 40%ED 給電方式 ケーブル給電（コレクタ、バスダクトなどの接触式集電子の場合は、必ずダブルトロリにしてください） 保護構造 IP44（JIS C4034-5:1999〈電動機〉、JIS C0920:2003〈制御盤〉） [ご注意] ● 屋外で使用の際にはホイストに雨がかからないよう屋根のついた待避所を設けてください。 ●IP表示は電動機および制御盤に適用します。 周囲温度 -10℃〜40℃（凍結なきこと） 湿度 90%以下（結露なきこと） 塗装色 マンセル 2.5B 2.5/1 準拠規格 クレーン構造規格 ［ご注意］ ●電流値は目安です。詳細は銘板値をご確認ください。 13 Hitachi Inverter HOIST

項目 単位 7.5 10 15 20 30 定格荷重 t つり上げ荷重 t 7.65 10.2 15.2 20.3 30.4 揚程 m 8 12 8 12 8 12 12 12 普通形 7.5M-T55-WR5 7.5HM-T55-WR5 10M-T55-WR5 10HM-T55-WR5 15M-T88-WR5 15HM-T88-WR5 20HM-T88-WR5 — 形式 — ダブルレール形 7.5D-T55-WR5 7.5HD-T55-WR5 10D-T55-WR5 10HD-T55-WR5 15D-T88-WR5 15HD-T88-WR5 20HD-T88-WR5 30HD-T88-WR5 普通形 985 1,045 1,295 1,355 2,155 2,405 2,765 — 概略質量 kg ダブルレール形 1,125 1,085 1,325 1,415 1,965 2,115 2,275 4,215 レールゲージ（ダブルレール形） mm 1,000 1,150 1,000 1,150 1,000 1,200 1,300 2,000 つり上げ装置等の等級 — D D D D D m/s 0.012〜0.12（0.18） 0.01〜0.10（0.15） 0.01〜0.10（0.15） 0.008〜0.083（0.125） 0.006〜0.055（0.083） 速度（　）内は軽負荷時速度 m/min 0.72〜7.2（10.8） 0.6〜6.0（9.0） 0.6〜6.0（9.0） 0.5〜5.0（7.5） 0.33〜3.3（5.0） モータ出力 kW 9.5 10.5 16 18 18 200V50Hz 46 54 70 78 82 200V級 200V60Hz A 43 51 69 77 81 巻上 220V60Hz 40 46 63 71 73 定格電流 400V50Hz 24 25 34 38 41 400V級 400V60Hz A 22 25 34.5 37 40 440V60Hz 22 22 32 36 36 モータ極数 — 4 4 4 4 4 m/s 0.028〜0.283 0.028〜0.283 0.028〜0.283 0.028〜0.283 0.028〜0.283 速度 m/min 1.7〜17 1.7〜17 1.7〜17 1.7〜17 1.7〜17 モータ出力（B種） kW 0.56×2 0.56×2 0.84×2 0.84×2 — 200V50Hz 4.2×2 4.2×2 4.6×2 4.6×2 — 200V級 200V60Hz A 3.6×2 3.6×2 5.0×2 5.0×2 — 220V60Hz 3.7×2 3.7×2 4.5×2 4.5×2 — 定格電流 400V50Hz — 普通形 400V級 400V60Hz A 技術資料参照 技術資料参照 技術資料参照 技術資料参照 — 440V60Hz — モータ極数 — 6 6 4 4 — 300×150×11.5 300×150×11.5 — — — 横行 横行レール（適用I形鋼寸法） mm 450×175×11 450×175×11 450×175×11 450×175×11 — 600×190×13 600×190×13 600×190×13 600×190×13 — モータ出力 kW 0.55×2 0.55×2 0.55×2 0.55×2 0.84×2 200V50Hz 3.3×2 3.3×2 3.4×2 3.4×2 4.6×2 200V級 200V60Hz A 3.3×2 3.3×2 3.3×2 3.3×2 5.0×2 220V60Hz 3.3×2 3.3×2 3.3×2 3.3×2 4.5×2 定格電流 ダブルレール形 400V50Hz 400V級 400V60Hz A 技術資料参照 技術資料参照 技術資料参照 技術資料参照 技術資料参照 440V60Hz モータ極数 — 4 4 4 4 4 横行レール — 44角鋼または15kgレール 44角鋼または15kgレール 55角鋼または22kgレール 55角鋼または22kgレール 65角鋼または37kgレール 掛数 — 4 4 4 4 8 ワイヤロープ 構成 — 6×F（i 29）-B 6×F（i 29）-B 6×F（i 29）-B 6×F（i 29）-B 6×F（i 29）-B 直径 mm φ14 φ16 φ20 φ22.4 φ20 Webメンバーズの技術資料はこちら URL：https://library.hitachi-ies.co.jp/category/ hst_technology?doc=2 Hitachi Inverter HOIST 14 日 立インバータロープホイストの 回生インバータホイスト/インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット/ 魅力 共通仕様 SuperV5series Kseries SuperV5series/SuperV4series 外部出力機能・注文対応

寸法図・寸法表 回生インバータSuperV5series普通形ホイスト 設備監視システム「FitLive」と荷振れ抑制機能を標準搭載 寸法図 7.5t、10t、15t 20t Ｍ Ｍ Ｅ Ｅ Ｂ Ｂ Ａ Ａ Ｍ E Ｂ Ａ 上限 上限 上限 下限 下限 下限 寸法表 形式 7.5M-T55-WR5 7.5HM-T55-WR5 10M-T55-WR5 10HM-T55-WR5 15M-T88-WR5 15HM-T88-WR5 20HM-T88-WR5 L 8,000 12,000 8,000 12,000 8,000 12,000 12,000 H 1,345 1,515 1,865 2,010 概略寸法 A 1,220 1,220 1,175 1,210 （mm） B 840 905 885 960 890 990 1,040 M 635 670 715 715 E 340 360 427 427 最小屈曲半径（m） 直線 直線 直線 直線 概略質量（kg） 985 1,045 1,295 1,355 2,155 2,405 2,765 [ご注意] ●本表は200V級、400V級共通です。 ●特にご指定がない場合は、450×175×11ｍｍのI形鋼寸法に合わせて納入します。●電子部品を搭載していますので、横行用・走行用ストッパには必ず緩衝材を取り付けるか緩衝機構を設けてください。 15 Hitachi Inverter HOIST Ｌ Ｈ＋５％　０ Ｌ Ｈ＋５％　０ Ｌ Ｈ＋５％　０

回生インバータSuperV5seriesダブルレール形ホイスト 設備監視システム「FitLive」と荷振れ抑制機能を標準搭載 寸法図 7.5t、10t、15t、20t 30t ＹＹ ＸＸ ＢＢ ＡＡ Ｙ Ｘ Ｂ Ａ 上限 上限上限 ＷＷ Ｗ F F E E ＲＲ Ｆ Ｅ Ｒ 86 86 下限 下限下限 寸法表 形式 7.5D-T55-WR5 7.5HD-T55-WR5 10D-T55-WR5 10HD-T55-WR5 15D-T88-WR5 15HD-T88-WR5 20HD-T88-WR5 30HD-T88-WR5 L 8,000 12,000 8,000 12,000 8,000 12,000 12,000 12,000 H 515 680 785 930 1,090 K 610 610 730 730 850 R 1,000 1,150 1,000 1,150 1,000 1,200 1,300 2,000 E 615 650 740 740 935 概略寸法 （mm） F 605 615 700 700 905 W 865 915 1,040 1,040 1,400 X 548 580 640 650 870 Y 730 735 800 800 910 A 1,220 1,220 1,175 1,210 1,560 B 840 905 885 960 890 990 1,040 1,390 概略質量（kg） 1,125 1,185 1,325 1,415 1,965 2,115 2,275 4,215 [ご注意] ●外形寸法は製造上生じうる最大寸法を記載していますので、実際の寸法が表示値を超えることはありません。 ●ご使用の際は、周辺との干渉を十分に確認してください。 Hitachi Inverter HOIST 16 Ｋ Ｋ Ｌ Ｈ＋５％　０ Ｌ Ｈ＋５％　０ Ｌ Ｈ＋５％　０ Ｋ 日 立インバータロープホイストの 回生インバータホイスト/インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット/ 魅力 共通仕様 SuperV5series Kseries SuperV5series/SuperV4series 外部出力機能・注文対応

外観と機構 回生インバータホイスト[大容量巻上高速形] K series (SV5) ※（ SV5）とはインバータ部のシリーズ名称の略称です DualDrive方式 主制御装置 回生インバータ※1 2つの減速機モータを ドラムに直結する リアクトル 横行インバータ ホイスト専用の巻上インバータ、 ことで軽負荷時速度2倍速化を実現 回生コンバータを搭載 エンコーダ モータの回転数・ フックブロックの IoTユニット 高さを計測することで、 ホイストの安全性※2が向上 巻上ブレーキ 横行モータ 巻上ブレーキを 外向きにすることで、 点検性が向上 歯車点検窓付 減速機歯車の点検窓寸法を 蝶番付ブレーキカバー 60 ㎜×30 ㎜に拡大（当社比1.5倍） したことで、歯車の視認性が向上 蝶番（トルクヒンジ）を ブレーキカバー下面に追加。 上部のねじを1本緩めることで、 ブレーキカバーの開閉性が向上 ※1 回生インバータ：インバータ＋回生コンバータ ※2 荷振れ抑制、異常検出、電子リミットなど 17 Hitachi Inverter HOIST

Kseries（SV5）〈定格荷重回生15イ～ン60バtー〉タホイスト　K series よりメンテナンスしやすく、より便利になった巻上高速形ホイストが デリケートな搬送と荷役作業の効率化に大きく貢献します！ 01 巻上機能高速化 巻上速度は、金型の合わせ作業などの精密作業にも 対応できるよう、低速/高速の2段モーションを標準採用。 巻上げ低速/高速、横行速度ともに、1〜1/10速の間で 無段階コントロールが可能です。さらに、2つの減速機 モータをドラムに直結する“Dual Drive”方式の採用により、 低速／高速の つり荷が軽負荷時※の巻上速度は定格速度の2倍まで 2段モーションを 標準採用 設定が可能になりました。 ※ 定格荷重に対して、荷重の負荷率が30％以下のとき 定格荷重（t） 15 20 30 40 60 巻上速度（m/s） 0.020〜0.20 0.017〜0.167 0.011〜0.11 0.008〜0.083 0.006〜0.055 [1.2〜12] [1.0〜10] [0.66〜6.6] [0.5〜5] [0.33〜3.3] 軽負荷時 0.40[24] 0.333[20] 0.22[13.2] 0.166[10] 0.11[6.6] 揚程（m） 12、20、30 12、16 [ご注意]●速度の[ ]内はm/min換算値を示します。 02 回生コンバータ標準搭載 03 専用対応品 今まで放電抵抗器で熱として捨てられていた 項目 内容 電力（回生エネルギー）を電源に還元する 特殊電源 400V級 ための“回生コンバータ”を標準搭載。 操作回路電圧特殊 100V（トランス追加） 巻下げ時に発生する回生エネルギーを電子 外部接点出力 6、12、18接点 回路で工場内の電源ラインに還元することで、 外部入力5点追加（多段速含む） 標準搭載5点+追加5点　合計10点 低速：インバータ速度設定変更 エネルギーを他の設備で活用できます。 特殊横行速度 高速：モータ高出力品に変更 防雨形 防雨カバー付き 無線操作 無線受信機制御盤内蔵 据置形 商用バックアップ（40%ED,240回/時） インバータバックアップ（配線替え方式） 制御盤別置き（エンコーダケーブルのみ付属） 高頻度形 50%ED,500回/h（ブロワ追加） 横行モータF種絶縁（巻上モータはF種絶縁標準装備） 巻下げの力を その他 制御盤IP55 活用して、 補巻付 電力を還元 多点吊 共吊同調機能（動作/位置） 防食塗装 塗装色特殊 容量変更 Hitachi Inverter HOIST 18 日 立インバータロープホイストの 回生インバータホイスト/インバータホイスト 回生インバータホイスト 回生インバータホイスト（巻上高速形） インバータホイスト サドル用インバータユニット/ 魅力 共通仕様 SuperV5series Kseries SuperV5series/SuperV4series 外部出力機能・注文対応

仕様表 回生インバータホイストKseries（SV5）〈定格荷重15～60t　巻上高速形〉 ホイスト仕様表 定格荷重 t 15 20 30 40 60 つり上げ荷重　 t 15.2 20.3 30.35 40.6 61.2 揚程 m 12 20 30 12 20 30 12 20 30 12 16 12 15 ダブルレール形 15KHD-T11-WR5 15KDU-T11-WR5 20KHD-T11-WR5 20KDU-T11-WR5 30KHD-T11-WR5 30KDU-T11-WR5 40KHD-T11-WR5 40KDU-T11-WR5 60KHD-T11-WR5 60KDU-T11-WR5 形式 — 据置形 15KHDW1-VR5 15KDUW1-VR5 20KHDW1-VR5 20KDUW1-VR5 30KHDW1-VR5 30KDUW1-VR5 40KHDW1-VR5 40KDUW1-VR5 60KHDW1-VR5 60KDUW1-VR5 概略質量 kg 2,850 3,000 3,750 5,600 9,350 レールゲージ（ダブルレール形） mm 1,200 1,800 1,400 1,300 1,950 2,600 1,400 2,000 2,700 2,500 3,000 2,800 3,180 つり上げ装置等の等級※１ — D D D C C 速度 m/s 0.020〜0.20（0.40） 0.017〜0.167（0.333） 0.011〜0.11（0.22） 0.008〜0.083（0.166） 0.006〜0.055（0.11） （　）内は軽負荷時速度 m/min 1.2〜12（24） 1.0〜10（20） 0.66〜6.6（13.2） 0.5〜5（10） 0.33〜3.3（6.6） モータ出力 kW 16×2 18×2 18×2 18×2 18×2 200V50Hz 70×2 78×2 82×2 78×2 82×2 200V級 200V60Hz A 69×2 77×2 81×2 77×2 81×2 巻上 定格 220V60Hz 63×2 71×2 73×2 71×2 73×2 電流 400V50Hz — — 400V級 ※2 400V60Hz A 技術資料参照 技術資料参照 技術資料参照 — — 440V60Hz — — モータ極数 — 4 4 4 4 4 m/s 0.028〜0.283 0.028〜0.283 0.028〜0.283 0.028〜0.283 0.02〜0.2 速度 m/min 1.7〜17 1.7〜17 1.7〜17 1.7〜17 1.2〜12 モータ出力 kW 0.55×2 0.55×2 0.84×2 1.5×2 2.9×2 200V50Hz 3.4×2 3.4×2 4.6×2 200V級 200V60Hz A 3.3×2 3.3×2 5.0×2 技術資料参照 技術資料参照 横行 定格 220V60Hz 3.3×2 3.3×2 4.5×2 電流 400V50Hz — — 400V級 ※ A 技術資料参照 技術資料参照 技術資料参照 2 400V60Hz — — 440V60Hz — — モータ極数 — 4 4 4 4 4 横行レール — 55角鋼または22kgレール 55角鋼または22kgレール 65角鋼または37kgレール 65角鋼または37kgレール 75角鋼 掛数 — 4 4 4 8 8 ワイヤロープ 構成 — 6×F（i 29）-B 6×F（i 29）-B IWRC 6×F（i 29）-B※1 6×F（i 29）-B IWRC 6×F（i 29）-B※1 直径 mm φ20 φ22.4 φ25 φ22.4 φ25 その他共通事項 電源（三相） 200V級 AC200V50Hz、AC200V60Hz、AC220V60Hz 400V級 AC400V50Hz、AC400V60Hz、AC440V60Hz 操作方式 ペンダント式（標準品） ペンダント式押ボタン操作・床上8点押ボタン（入、切、上、下、東、西、南、北） 　　　　　　　　　　[ご注意]上、下、東、西、南、北は2段モーションの押ボタンです。 無線式（注文品）　　　無線式押ボタン操作（ 日本国内のみ）・10点送信機（入/警、切、上、下、東、西、南、北、空白、照明） 　　　　　　　　　　[ご注意]上、下、東、西、南、北は2段モーションの押ボタンです。 操作電圧 200V級 AC200VまたはAC220V（電源電圧による） 400V級 AC200V（内蔵ダウントランスによる） 反復定格 巻上 始動頻度 400回/時、負荷時間率、40%ED （荷重率≦0.63）横行 始動頻度 400回/時、負荷時間率、40%ED 給電方式 ケーブル給電（コレクタ、バスダクトなどの接触式集電子の場合は、必ずダブルトロリにしてください） 保護構造 IP44（JIS C4034-5:1999〈電動機〉、JIS C0920:2003〈制御盤〉） [ご注意] ●屋外で使用の際にはホイストに雨がかからないよう屋根のついた待避所を設けてください。 ●IP表示は電動機および制御盤に適用します。 周囲温度 -10℃〜40℃（凍結なきこと） 湿度 90%以下（結露なきこと） 塗装色 マンセル 2.5B 2.5/1 準拠規格 クレーン構造規格 ※1：麻芯ワイヤロープ6×F（i 29）-Bへの変更は、専用品（つり上げ装置などの等級Ｃ）にて対応します。 ※2：定格荷重40t以上は特注品のため、個別に定格電流を銘板に記載します。 ［ご注意］ ●電流値は目安です。詳細は銘板値をご確認ください。 19 Hitachi Inverter HOIST
