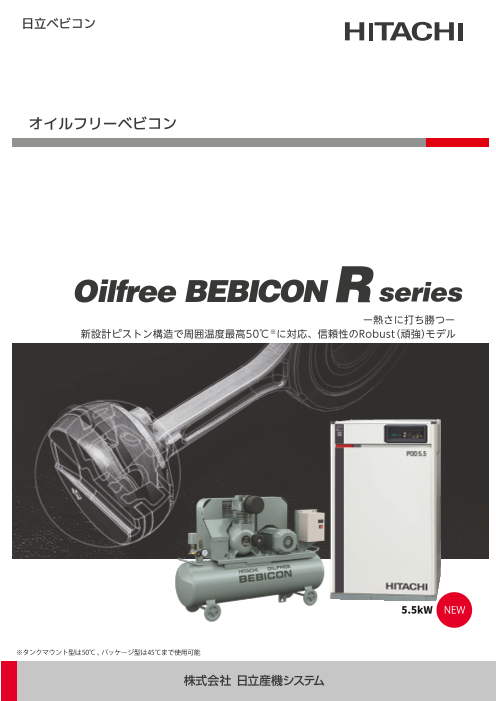

日立ベビコン オイルフリーベビコン Oilfree BEBICONRseries ー熱さに打ち勝つー 新設計ピストン構造で周囲温度最高50℃※ に対応、信頼性のRobus（t 頑強）モデル 5.5kW NEW ※タンクマウント型は50℃ 、パッケージ型は45℃ まで使用可能

ヒートシールドピストン （球面揺動・中空構造）【※】 小端部 ベアリングレス 大端部 ベアリング オフセット構造 【特許 第 7449061】 ヒートシールドピストンで スーパーエンプラ アルミ ピストン 高周囲温度に対応 コーティング ピストン リング 【特許 第 7413025】 ヒートシールドピストンを採用し、圧縮熱の影響を受け やすいピストン連接棒小端部のベアリングを削減。 さらに中空構造のアルミピストンをスーパーエンプラ でコーティング。コーティングが圧縮熱を遮断、中空 構造でピストン全体を効率的に冷却し、大端部ベア 中空構造【※】 リングの温度を低減。高温環境下でも製品の信頼性 を保ちます。 冷却風の流れ （【※】特許出願中） オフセット構造と空気弁の改良で 新型 s 吐出し空気量を最大3%アップ imp 従来型 le 揺動ピストン特有のピストンリングの傾きを オフセット構造で抑制し、シール性能を向上。 さらに空気弁の改良と組み合わせて、吐出し 　 　 空気量を従来機と比較しアップ。 消耗部品点数を削減、保証も延長 消耗部品のライダーリング、ピストンピン、 ピストン ライダー 小端部 ピン リング ベアリング 小端部ベアリングを削減。 削減 さらに圧縮機本体が従来の１年保証から２年 保証へ延長。 1

Oilfree BEBICONRseries 静音・省エネ タンクマウント パッケージ オイルフリー オイルフリー 潤滑油を使わない環境配慮型グリーンプロダクト。 潤滑油を使わない環境配慮型グリーンプロダクト。 エアーにオイルが入らず潤滑油交換も不要 (※1) エアーにオイルが入らず潤滑油交換も不要 (※1) 高周囲温度に対応 高周囲温度に対応 小端部ベアリングレスのヒートシールド 小端部ベアリングレスのヒートシールドピストンで周囲45℃でも ピストンで周囲 50℃でも安定稼働 安定稼働。さらに温度センサを搭載し、上限温度を超えた状 態が続く場合には高温警報でお知らせ（圧縮機は停止しません） 本体保証を2年に延長 本体保証を2年に延長 圧縮機本体（ピストン周辺部）は 圧縮機本体（ピストン周辺部）は 2年保証 2年保証 吐出し空気量 最大 3%(※2 )アップ 吐出し空気量 最大 3%(※2 )アップ オフセット構造と改良空気弁で オフセット構造と改良空気弁で 吐出し空気量アップ 吐出し空気量アップ 安全性向上 消費電力を最大15%(※3※4 )カット ベルト覆いを改良し、高温部・回転部の 従来のPUSC制御ノーマルモードをバージョンアップ。使い 隙間を低減 勝手はそのままに、PUSCⅡ制御として運転をさらに最適化 消耗部品点数削減 消耗部品点数削減 ライダーリングやピストンピンなどの ライダーリングやピストンピンなどの 消耗部品を削減 消耗部品を削減 (※1) 圧縮機が吸込む周囲の空気の油分は吐出し空気に含まれます。 IoT対応 (※2) 従来機比較 新開発の FitLiveコネクトアプリに (※3) 従来 PUSC制御ノーマルモードと比較した計算値 接続可能 (※4) POD-2.2MRにて ST-95C( 立型タンク )接続時、 　　 空気消費率40％における消費電力低減効果 　　 (消費電力低減効果はタンク容積よって変化します ) 2

高周囲温度に対応 タンクマウント パッケージ ピストンをフルモデルチェンジ。新設計のヒートシールドピストンは小端部ベアリングレス構造。さらに 効率的に圧縮熱を遮断・冷却。タンクマウント型は ��℃、パッケージ型は ��℃まで使用可能になりました。 ※ 上限温度を超えても停止せず運転継続します タンクマウント 従来ピストン 新型ピストン ��℃ ��℃アップ ヒート 小端部 シールド ��℃ 新型機 ベアリング ピストン 従来機 (中空構造 ) 小端部 ベアリング レス パッケージ ��℃ �℃アップ ��℃ 新型機 従来機 大端部ベアリング 高効率化 タンクマウント パッケージ 空気弁の改良とシリンダオフセット構造の採用で 従来機 新型機 高効率化を実現。 吐出し空気量が最大で �%（※�）向上しました。 �.�kW ��� ��� L/min （※�）従来機とのカタログ値比較　 カーボンニュートラルに貢献 パッケージ 従来からの PUSC 制御（※�）を PUSCⅡ へバージョンアップ。 使い勝手はそのままに、運転間隔に応じて アンロードを減ら 圧力 してモ ー タ を 停 止 。消費電力を従来比最大 ��%（※�※�）カッ ト。カーボンニュートラルに貢献します。 消費 （※�）マイコンが使用空気量に応じて「圧力開閉器式」と「自動アンローダ式」を 電力 　　　自動的に選択する制御 （※�）従来 PUSC 制御ノーマルモードと比較した計算値 （※�）POD-�.�MR にて ST-��C( 立型タンク ) 接続時、空気消費率 ��％における �minアンロード 運転間隔に応じて モータを停止 　　　消費電力低減効果 ( 消費電力低減効果はタンク容積よって変化します ) グリーンプロダクト 潤滑油を使わないオイルフリーの環境配慮型グリーンプロダクト。（※�） 給油不要で手間いらずなうえ、耐久性・効率もアップ。 （※�）吸い込み空気中の油分は吐出し空気に含まれます。 3

IoT対応 パッケージ Bluetooth®通信機能搭載機種 「FitLiveコネクトアプリ」に対応 中型・大型機種のみでご利用可能だった FitLive サービスをベビコンにも。 FitLive コネクトアプリは FitLive サービスの一部機能をパッケージベビコンなどの Bluetooth®機能搭載機種でご利用いただくためのスマートデバイス用アプリケーションです。 詳しくは WEB へ 事前のユーザー ID 等の登録で、サービス契約や利用料なしでご利用いただけます。 サービス名 データ通信 費用 機器監視 FitLive コネクトアプリ Bluetooth®接続デバイスの モバイル通信 又は Wi-Fi 無料 Bluetooth®接続時のみ（※） FitLive サービス 専用携帯網 有料 （一部無料） �� 時間監視 （※）Bluetooth®　接続圏外でも、過去に接続した際の稼働データの閲覧は可能です 稼働状況モニタリング 稼働状況の 詳細を確認 トラブル シューティング 異常・警報記録 異常発生時に 過去の異常・警報の 技術資料を確認 記録を確認 ・Bluetooth®接続時のみのデータ取得となるため、FitLive サービスに於いて、一部機能が制限されます。 ・Bluetooth®通信によりスマートデバイスで稼働データを取得しサーバへデータを転送します。 ・データ送信には接続するスマートデバイスのモバイルデータ通信または Wi-Fi の接続が必要です。データ通信費用は 　お客さま負担となります。 Bluetooth®のワードマークおよびロゴは、Bluetooth SIG, Inc.が所有する登録商標であり、 株式会社日立産機システムはこれらのマークをライセンスに基づいて使用しています。 その他の商標およびトレードネームはそれぞれの所有者に帰属します。 4

タンクマウント 標準仕様表 OBC-1.5PR ■ オイルフリーべビコン 運転方式・ 制御方式 圧力開閉器式 型式 OBC-1.5PR5 OBC-2.2PR5 OBC-3.7PR5 OBC-5.5PR5 項目・単位 OBC-1.5PR6 OBC-2.2PR6 OBC-3.7PR6 OBC-5.5PR6 最高圧力（制御圧力ON-OFF） MPa 0.93（0.78－0.93） 圧縮機 吐出し空気量 L/min 170 240 415 　620 空気タンク容積 L 70 150 電源電圧(50/60Hz) V 三相200/200・220 主モータ型式 ― 4極全閉外扇モータ 出力 kW 1.5 2.2 3.7 5.5 吸込み圧力・温度 ― 大気圧・0～50℃ 始動方式 ― 直入 吐出し出口（止め弁出口） ― G1/4B×1個 G3/8B×1個 標準装備品 ― ホース継手（適用ゴムホース 呼び径φ6）、止め弁 ホース継手（適用ゴムホース 呼び径φ9）、止め弁 外形寸法（幅×奥行き×高さ） mm 1,140×385×806 1,160×411×775 1,490×456×919 1,490×475×985 質量 kg 104 124 189 234 騒音値 dB（A） 73 74 76 78 運転方式・ 制御方式 自動アンローダ式 型式 OBC-1.5UR5 OBC-2.2UR5 OBC-3.7UR5 OBC-5.5UR5 項目・単位 OBC-1.5UR6 OBC-2.2UR6 OBC-3.7UR6 OBC-5.5UR6 最高圧力（制御圧力ON-OFF） MPa 0.93（ 0.78-0.93） 圧縮機 吐出し空気量 L/min 170 240 415 620 空気タンク容積 L 70 150 電源電圧(50/60Hz) V 三相200/200・220 主モータ型式 ― 4極全閉外扇モータ 出力 kW 1.5 2.2 3.7 5.5 吸込み圧力・温度 ― 大気圧・0～50℃ 始動方式 ― 直入 吐出し管径(止め弁出口) ― G1/4B×1個 G3/8B×1個 標準装備品 ― ホース継手（適用ゴムホース 呼び径φ6）、止め弁 ホース継手（適用ゴムホース 呼び径φ9）、止め弁 外形寸法（幅×奥行き×高さ） mm 1,140×385×806 1,160×411×775 1,490×456×919 1,490×475×985 質量 kg 104 124 189 234 騒音値 dB（A） 73 74 76 78 注） 1． 吐出し空気量は、最高圧力時に吐出す空気量を吸込み状態（大気圧）に換算した値です。 3． 周囲温度が（0 ただし、ドレンの凍結がないこと）～50℃の場所でご使用ください。 　　保証値は別途お問い合わせください。 4． 本製品は、50Hz、60Hz各専用品です。ご注文の際は周波数をご指定ください。 2． 騒音値は正面1.5m、高さ1mでの最高圧力運転時、無響音室条件に換算した値です。 5． ベルト覆い関連のオプション対応については、営業窓口までご相談ください。 　　運転条件が異なる場合や、周囲の反響を受ける実際の据え付け状態では、表示値より大きくなります。 　　保証値ではありません。 6. 外形寸法は、突起部位の寸法を含みません。 ■ オイルフリーべビコン本体 項 目・単位 型式 OBC-1.5UCR OBC-2.2UCR OBC-3.7UCR OBC-5.5UCR 最高圧力 MPa 0.93 圧縮機回転速度 min 920 690 890 920 圧縮機 吐出し空気量 L/min 170 240 415 620 吐出菅取付部接続ねじ径 ― M30×P1.5 G1B 出力 kW 1.5 2.2 3.7 5.5 付属品 ― 消音器 外形寸法（幅×奥行き×高さ） mm 345×369×502 512×394×469 568×420×528 705×455×580 質量 kg 27 40 50 67 注） 1．吐 出し空気量は、最高圧力時に吐出す空気量を吸込み状態（大気圧）に換算した値です。　 4． パッケージ製品への本体載せ換えには、別途専用部品が必要となる場合があり 保証値は別途お問い合わせください。 ますので、営業またはサービス窓口までご相談ください。 2． 周囲温度が （0 ただし、ドレンの凍結がないこと）～50℃の場所でご使用ください。 5． 吐出し空気量は、カタログ記載圧縮機回転速度条件下の空気量です。 3．ほ かの機器への組み込み、または定置型用にご使用の際は別途ご相談ください。 5

Oilfree BEBICONRseries パッケージ 標準仕様表 ■ パッケージオイルフリーベビコン(ドライヤー内蔵型） 運転方式・ 制御方式 PUSCⅡ方式 (ECOMODE切替)・専用アプリ対応 インバータ(一定圧力制御・圧力開閉 器式を自動選択)・専用アプリ対応 型式 POD-1.5MR5 POD-2.2MR5 POD-3.7MR5 POD-5.5MR5 項目・単位 POD-1.5MR6 POD-2.2MR6 POD-3.7MR6 POD-5.5MR6 POD-5.5VR 最高圧力（制御圧力ON-OFF） 　　　　　[一定圧力制御範囲] MPa 0.93（ 0.78-0.93） 0.93 [0.58～0.86 ] 圧縮機 吐出し空気量 L/min 170 240 415 620 645 0.81MPa 一定圧力制御時吐出し空気量 電源電圧（50/60Hz） V 三相200/200・220 主モータ型式 ― 4極全閉外扇モータ 出力 kW 1.5 2.2 3.7 5.5 冷凍式エアードライヤー消費電力 W 230/250・280 290/310・320 出口空気の露点 ℃ 圧力下15以下 吸込み圧力・温度 ― 大気圧・5～45℃ 始動方式 ― 直入（再起動負荷軽減装置付き） インバータ始動 吐出し管径(止め弁出口) ― Rc 3/8 止め弁×1（ゴムホース呼び径φ12） Rc 1/2 止め弁×1（ゴムホース呼び径φ12） 内蔵空気タンク容積 L 35 32 立型タンク容積（別売り） L 38 55 95 150 外形寸法（幅×奥行き×高さ） mm 745×620×1,190 850×680×1,220 850×805×1,475 質量 kg 161 179 215 319 331 騒音値 dB（A） 55 57 58 ■ パッケージオイルフリーベビコン 運転方式・制御方式 PUSCⅡ方式（ECOMODE切替）・専用アプリ対応 型式 PO-1.5MR5 PO-2.2MR5 PO-3.7MR5 PO-5.5MR5 項目・単位 PO-1.5MR6 PO-2.2MR6 PO-3.7MR6 PO-5.5MR6 最高圧力（制御圧力ON-OFF） MPa 0.93（ 0.78-0.93） 圧縮機 吐出し空気量 L/min 170 240 415 620 電源電圧(50/60Hz) V 三相200/200・220 主モータ型式 ― 4極全閉外扇モータ 出力 kW 1.5 2.2 3.7 5.5 吸込み圧力・温度 ― 大気圧・0～45℃ 始動方式 ― 直入（再起動負荷軽減装置付き） 吐出し管径（止め弁出口） ― Rc 1/2 止め弁×1 Rc 3/8 止め弁×1（ゴムホース呼び径φ12） （ゴムホース呼び径φ12） 内蔵空気タンク容積 L 35 32 立型タンク容積（別売り） L 38 55 95 150 外形寸法（幅×奥行き×高さ） mm 745×620×1,190 850×680×1,220 850×805×1,475 質量 kg 146 164 200 298 騒音値 dB（A） 55 57 58 注）1. 型式末尾MRの製品について、吐出し空気量は最高圧力時に吐出す空気量を吸込み状態（大気圧）に 9. 出 口空気の露点は周囲温度が30℃以下、最高圧力の場合の値です。 換算した値です。保証値は別途お問い合わせください。 　 1　0. 外形寸法はパネル寸法を示します。止め弁等の突起物は含まれません。 2. 型式末尾VRの製品について、一定圧力制御時の吐出し空気量は、ご使用の空気量が少ない場合、 回転速度制御により上記の吐出し空気量からその約40%まで変化します。なお、吐出し空気量の 　 11. 規定未満の細い配線や運転時に2％以上の電圧降下を生じる長い配線は使用しないでください。 約40％で運転中に タンク内圧力が上昇する場合は、作動圧力で運転を停止します。圧縮機が1分以上 また、電圧変化のある電源や発電機では使用しないでください。 　 運転している場合は、復帰圧力＋0.06MPaで運転を停止します。 12. 本製品には専用アプリとBluetooth®通信機能が装備されております。 3. 制御圧力は、工場出荷時の設定です「。ECOMODE」制御選択時は、作動圧力が状況により下がります。 Bluetooth ®通信機能を OFFに設定することも可能です。 　 4. エアードライヤーからの吐出し空気量はドレン凝縮により圧縮機の吐出し空気量から約3～5%減少します。 13. 型式末尾MRの製品について、「ECOMODE」の効果を充分に発揮させる場合、もしくは、 多量の空気を瞬時に必要とする場合、立型タンク容積(別売り)に記載のある容積以上の配管容積、 　 5. 本製品にはタンクのドレンを自動排出する機能が装備されており、ドレン排出時には吐出し空気量が 既設空気タンク等の確保または立型タンクの設置をおすすめします。 　 約0.5％減少します。 圧縮空気貯留容積が確保できない場合は運転サイクルが短くなるため「ECOMODE」制御に設定 6. していても「ノーマルモード」制御による運転となります。 騒音値は正面1.5m、高さ1mでの最高圧力運転時、無響音室条件に換算した値です。 運転条件が異なる場合や、周囲の反響を受ける実際の据え付け状態では、表示値より大きくなります。 　 14. エアードライヤー部の防錆処理仕様はオプションにて承ります 保証値ではありません。 （ただし、防錆を保証するものではありません）。 7. 冷凍式エアードライヤー運転時の騒音値は仕様表より1～2dB（A）増加します。 　 15. 転倒防止用として専用の基礎固定金具をオプションで承ります。 8. 周囲温度が0℃（エアードライヤー搭載型は5℃、ただしドレンの凍結がないこと）～45℃の場所で 　 16. 型式末尾VRの製品には立型タンク容積(別売り）に記載のある容積以上の立型タンクを必ず設置 ご使用ください。 してください。 6

FitLiveコネクトアプリ利用開始手順 ■お客さま作業 ■当社側作業 無料で ご利用 いただけます ど 新規登録の ち アプリ 機器登録と 機器登録および メールにて お客さま ダウンロード ユーザーID取得 ID登録作業 ペアリング ら ※3営業日目安 登録のご確認 か を 選 択 ユーザーIDを アプリ 機器登録作業 ！ お持ちのお客さま ダウンロード ログイン 機器登録申請 ※3営業日目安 ペアリング ● ユーザーIDはメールアドレスを申請してください。ご法人の方は法人メールでの登録をお願いします。 　セキュリティ上の理由からフリーメールアドレスは推奨しておりません、サポート外となります。 〈　Bluetooth接続（ペ　アリン　グ）方　法 〉 FitLiveコネクトアプリ 1 お使いのスマートデバイスのBluetooth 本アプリは、日立産機システムWEBサイトまたは下記QRコードを読み がONであること、ペアリングするベビコ 取り、App Store、Google Playよりダウンロードしてください。 ン　の電源が入っていることを確認。 2 アプリの接続可能機器リスト画面にて 接続したいベビコンがあることを確認し 製品本体の▲ボタンを２秒長押し。お知 すでにFitLiveに接続している製品もご覧になれます らせ/整備ランプが青色に点滅している ことを確認。 ●「Google」「，Android」「，Google Play」はGoogle Inc.の商標または登録商標です。 ●「iOS」の商標は、Cisco の米国およびその他の国における商標または登録商標であり、 3 ランプの点滅中に接続可能機器リスト 　ライセンスに基づき使用されています。 ●「App Store」は、Apple Inc.のサービスマークです。 の接続したいベビコンを選択（タップ）し ●本サービスをご利用いただくにはアプリのご利用環境を備えたスマートフォンが必要です。 てデバイスの指示に従いペアリングを ●本サービスのご利用にあたっては、アプリダウンロード後、初期設定および利用規約等への同意が 　必要になります。 行ってください。 ●本アプリが動作するスマートフォンのOSなどのバージョンについては、スマートフォンのOSのリリース 　状況に依存しますので、それぞれのアプリダウンロードサイトで最新情報をご確認ください。 ●本サービスの内容は予告なく変更することがあります。 お問い合わせ営業窓口 北海道支社（ 関東地区（ 中部支社（ 中国支社（ 九州支社 東北支社（ 北陸支社（ 関西支社（ 四国支社（ SB-534Q 2025.5 Printed in Japan(D)
