日立オイルフリースクリュー圧縮機(AIRZEUS NEXTIIIseries)

製品カタログ

スマートな操作性、音の質にこだわった低騒音。 その性能の進化が、新しい時代を体現する。

◆積層構造のエアフィルター
◆長寿命化を図る逆止弁
◆信頼性を向上した主電動機
◆低騒音を実現する新設計の吐出サイレンサー
◆耐久性の高い容量調整弁
◆吸込口および換気口からの騒音を防ぐ 堅牢な新構造防音カバー
◆環境にやさしい油煙回収システム
◆IoT時代の通信機能とセキュアな監視システムが、新時代のライフサイクルコスト削減を実現します

◆詳細はカタログをダウンロードしてご覧ください。

このカタログについて

ドキュメント名 日立オイルフリースクリュー圧縮機(AIRZEUS NEXTIIIseries)
ドキュメント種別 製品カタログ
ファイルサイズ 12.4Mb
登録カテゴリ
取り扱い企業 株式会社日立産機システム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
日立受配電機器 リニューアルのご提案
その他

株式会社日立産機システム

この企業の関連カタログの表紙
【新製品】小規模施設向け『再生医療用キャビネット』
製品カタログ

株式会社日立産機システム

この企業の関連カタログの表紙
【空気圧縮機のIoTクラウド監視によるサービス】Fit Live
製品カタログ

株式会社日立産機システム

このカタログの内容

Page1

Best Solution System 日立オイルフリースクリュー圧縮機 人と地域につながる信頼のエンジニアリングビジネス。 省エネ・環境重視のクリーンエアー お客さまの課題を解決するため、全国の拠点に各専門領域の技術者を多数配置。 さらにそれらをネットワーク化し技術集団とすることで、さまざまなソリューションのご提案と迅速かつ、きめ細かいモノづくりの支援をいたします。 O I L - F R E E S C R E W “ITと産業を融合する”テクノロジー 持続的な循環型のビジネスをめざして 情報系設計および制御系設計の経験が豊富。 お見積もりご相談からシステム構築、 上位から現場制御まですべてお任せください。 アフターサービスまで循環型の 構想提案 エンジニアリングビジネス ご注文 ドライブ制御設計 メカトロ制御設計 打ち合わせ 誠意を持って 末永い 設計・製作ご相談、システム構築などに関しては 引合い 省エネ設計 見える化設計 個別にお打ち合わせのうえ、 お付き合いを。 納入・試運転 お見積もりいたします。 改善・増設 稼 働 情報・制御設計 担当窓口にご相談ください。 アフターサービス 地域密着の“メンテナンスサポート” 全国31か所に広がるサービスステーション (60~770kW) 日立産機システム 北海道支社 保守サービス拠点 凡 例 本社、支社、支店 サービスステーション 北陸支社 東北支社 福島支店 関西支社 SDS製造拠点 土浦事業所 中国支社 本社・営業統括本部 中部支社 四国支社 九州支社 ●ご使用前に「取扱説明書」をよくお読みの上、正しくお使いください。 お問い合わせ営業窓口 信用と行き届いたサービスの当社へ 北海道支社(011)611-1224 北 陸 支 社(076)420-5711 中 国 支 社(082)282-8112 東 北 支 社(022)364-2710 中 部 支 社(052)884-5811 四 国 支 社(087)882-1192 ® 関東地区窓口(03)4345-6045 関 西 支 社(06)4868-1230 九 州 支 社(092)651-0141 FitLive®サービスに関するお問い合わせ サービス事業部 LCMセンタ(03)4345-6230 https://www.hitachi-ies.co.jp ●FitLiveは株式会社 日立産機システムの日本における登録商標です。 ●このカタログに掲載した内容は、予告なく変更することがありますのでご了承ください。 HC-292P 2020.12 Printed in Japan(D)
Page2

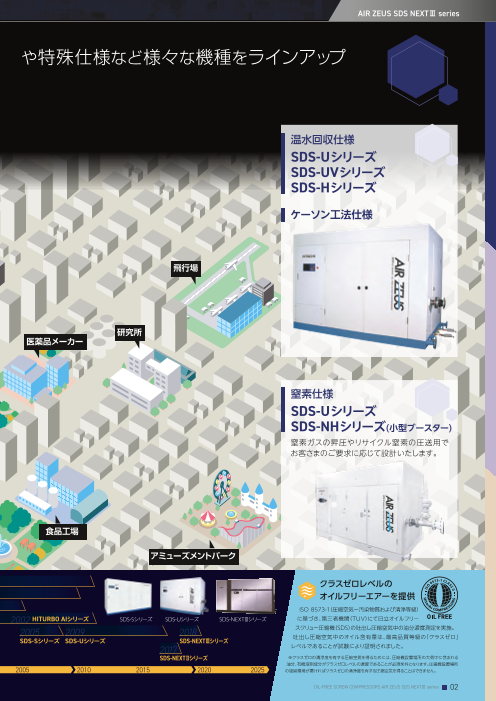

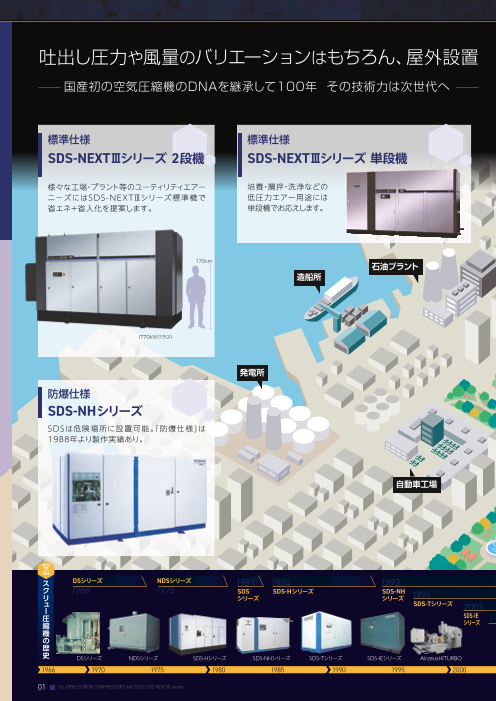

吐出し圧力や風量のバリエーションはもちろん、屋外設置   や特殊仕様など様々な機種をラインアップ   国産初の空気圧縮機のDNAを継承して100年 その技術力は次世代へ 標準仕様 標準仕様 屋外仕様 温水回収仕様 SDS-NEXTⅢシリーズ 2段機 SDS-NEXTⅢシリーズ 単段機 SDS-NEXTⅢシリーズ SDS-Uシリーズ (105~770kW) (60~540kW) SDSは屋外設置可能。 SDS-UVシリーズ 様々な工場・プラント等のユーティリティエアー 培養・攪拌・洗浄などの 「屋外仕様」は1984年 SDS-Hシリーズ ニーズにはSDS-NEXTⅢシリーズ標準機で 低圧力エアー用途には 以来多数の実績あり。 省エネ+省人化を提案します。 単段機でお応えします。 ケーソン工法仕様 170cm 石油プラント 飛行場 造船所 (770kWクラス) 研究所 医薬品メーカー 発電所 防爆仕様 窒素仕様 SDS-NHシリーズ SDS-Uシリーズ SDSは危険場所に設置可能。「防爆仕様」は SDS-NHシリーズ(小型ブースター) 1988年より製作実績あり。 窒素ガスの昇圧やリサイクル窒素の圧送用で お客さまのご要求に応じて設計いたします。 自動車工場 食品工場 アミューズメントパーク ス DSシリーズ NDSシリーズ 1981 1984 1993 クラスゼロレベルの ク 1968 1975 SDS SDS-Hシリーズ SDS-NH リ シリーズ シリーズ 1996 オイルフリーエアーを提供 ュ SDS-Tシリーズ ー 2001 ISO 8573-1(圧縮空気ー汚染物質および清浄等級) 圧 SDS-IEシリーズ 2002 HITURBO AIシリーズ SDS-Sシリーズ SDS-Uシリーズ SDS-NEXTⅢシリーズ に基づき、第三者機関(TUV)にて日立オイルフリー縮 2005 2009 2018 スクリュー圧縮機(SDS)の吐出し圧縮空気中の油分濃度測定を実施。機 の SDS-Sシリーズ SDS-Uシリーズ SDS-NEXTⅢシリーズ 吐出し圧縮空気中のオイル含有量は、最高品質等級の「クラスゼロ」 歴 2017 レベルであることが試験により証明されました。史 DSシリーズ NDSシリーズ SDS-Hシリーズ SDS-NHシリーズ SDS-Tシリーズ SDS-IEシリーズ AirzeusHITURBO SDS-NEXTⅡシリーズ ※クラスゼロの清浄度を有する圧縮空気を得るためには、圧縮機設置場所の大気中に含まれる 油分、有機溶剤成分がクラスゼロレベルの濃度であることが必須条件となります。圧縮機設置場所 1966 1970 1975 1980 1985 1990 1995 2000 2005 2010 2015 2020 2025 の周囲環境が悪ければクラスゼロの清浄度を有する圧縮空気を得ることはできません。 01 OIL-FREE SCREW COMPRESSORS AIR ZEUS SDS NEXTⅢ series
