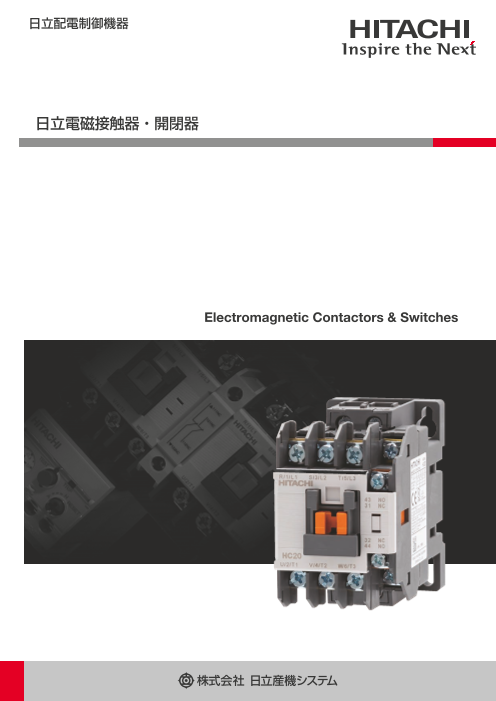

カタログの表紙 カタログの表紙 カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(29.7Mb)

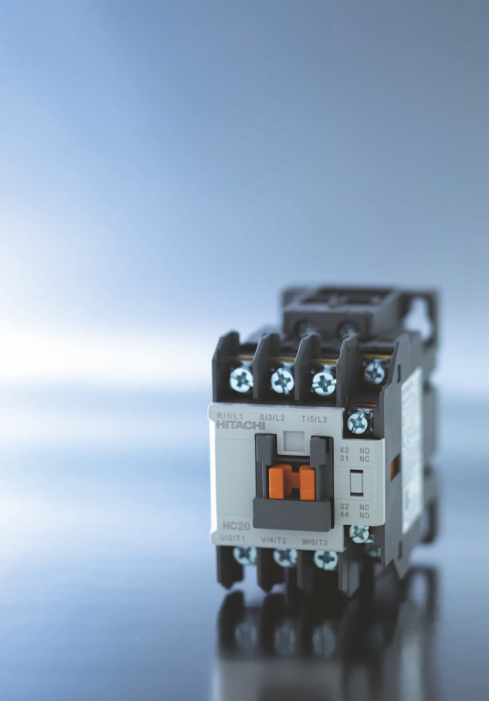

日立電磁接触器・開閉器 HC series

製品カタログ

50AF以下ラインアップ

◆電圧変動に強い電磁石
負荷起動時の始動電流により電源電圧が低下しても安定した通電性能を維持します。
◆環境性能の向上
・消費電力を低減
・使用材料の低減とリサイクル化
◆小形化と補助接点ユニットの拡充で使い易さ向上
・高さ85%に小形化
・インチング性能の向上
・補助接点ユニットを拡充
◆信頼性・安全性の向上
・補助接点最小適用負荷20V5mA
・安全開離機能接点
・難燃材料の採用
・保護カバー(オプション対応)
◆各種国際規格に対応

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 日立電磁接触器・開閉器 HC series
ドキュメント種別 製品カタログ
ファイルサイズ 29.7Mb
登録カテゴリ
取り扱い企業 株式会社日立産機システム (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
日立受配電機器 リニューアルのご提案
その他

株式会社日立産機システム

この企業の関連カタログの表紙
【新製品】小規模施設向け『再生医療用キャビネット』
製品カタログ

株式会社日立産機システム

この企業の関連カタログの表紙
【空気圧縮機のIoTクラウド監視によるサービス】Fit Live
製品カタログ

株式会社日立産機システム

このカタログの内容

Page1

日立電磁接触器・開閉器 お問い合わせ営業窓口 本社・営業統括本部 〒101-0021 東京都千代田区外神田一丁目5番1号 (03)6271-7121 北 海 道 支 社 〒063-0814 北海道札幌市西区琴似四条一丁目1番30号 (011)611-1224 日 東 北 支 社 〒985-0843 宮城県多賀城市明月二丁目3番2号 (022)364-2710   福 島 支 店 〒963-8041 福島県郡山市富田町字町西32番2号 (024)961-0500 立 北 陸 支 社 〒939-8213 富山県富山市黒瀬81番1号 (076)420-5711 電 中 部 支 社 〒456-8544 愛知県名古屋市熱田区桜田町16番17号 (052)884-5811 磁 関 西 支 社 〒660-0806 兵庫県尼崎市金楽寺町一丁目2番1号 (06)4868-1230 接 中 国 支 社 〒735-0029 広島県安芸郡府中町茂陰一丁目9番20号 (082)282-8112 四 国 支 社 〒761-8012 香川県高松市香西本町142番地5号 (087)882-1192 触 九 州 支 社 〒812-0051 福岡県福岡市東区箱崎ふ頭五丁目9番26号 (092)651-0141 器 ・ 開 サービスステーションを中心に、 閉 行き届いた保守・サービス活動を行っています。 器 北陸地区 北海道地区 北陸( 076)420-5411 中部地区 中部( 052)884-5812 静岡( 0545)55-3260 北海道地区 北海道( 011)611-4121 近畿地区 東北地区 大阪( 06)4868-1201 東北地区 京都( 075)661-1081 東北( 022)364-4121 滋賀( 0748)46-6606 秋田( 018)846-9933 姫路( 079)234-9571 北陸地区 八戸( 0178)41-2711 福島( 024)961-0500 中国地区 中国( 082)282-8111 関東・甲信越地区 岡山( 086)263-3022 千葉( 047)451-3111 山陰( 0854)22-5552 中国地区 東京( 03)5245-0358 山口( 0835)23-7705 埼玉( 048)728-8521 栃木( 0285)25-3536 四国地区 高崎( 027)377-9902 四国( 087)882-1212 関東・甲信越地区 中部地区 茨城( 029)273-7424 新居浜( 0897)66-8145 筑波( 029)826-5851 九州地区 近畿地区 横浜( 045)540-2731 新潟( 025)274-6914 九州( 092)651-0131 四国地区 凡例 本社 北九州( 093)582-1175 九州地区 甲信( 0266)56-6222 支社・支店 熊本( 096)234-8961 製造・エンジニアリング拠点 南九州( 099)260-2818 サービスステーション 登録番号:JQA-EM5428 登録番号:JQA-1000 登録日:1997年7月29日 登録日:2002年12月13日 日立産機システム中条事業所は、環境マネジメ 日立産機システム中条事業所は、本カタログに ントシステムの国際規格ISO14001の認証を 掲載されている開閉器の品質保証に関する国際 取得しています。 規格ISO9001の認証を取得しています。 SI-501Y 2023.9 Printed in Japan(H) 2023.9
Page3

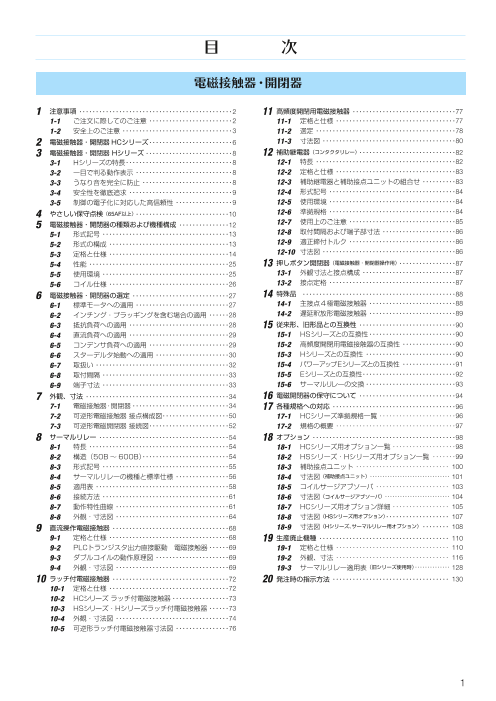

目 次 電磁接触器・開閉器 1 注意事項・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2 11 高頻度開閉用電磁接触器・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・77 1-1 ご注文に際してのご注意・・・・・・・・・・・・・・・・・・・・・・・・・・2 11-1 定格と仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・77 1-2 安全上のご注意・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・3 11-2 選定・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・78 2 電磁接触器・開閉器HCシリーズ・・・・・・・・・・・・・・・・・・・・・・・・・6 11-3 寸法図・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・80 3 電磁接触器・開閉器・Hシリーズ・・・・・・・・・・・・・・・・・・・・・・・・・・8 12 補助継電器(コンタクタリレー)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・82 3-1 Hシリーズの特長・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・8 12-1 特長・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・82 3-2 一目で判る動作表示・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・8 12-2 定格と仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・83 3-3 うなり音を完全に防止・・・・・・・・・・・・・・・・・・・・・・・・・・・・8 12-3 補助継電器と補助接点ユニットの組合せ・・・・・・・・・・・83 3-4 安全性を徹底追求・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・9 12-4 形式記号・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・84 3-5 制御の電子化に対応した高信頼性・・・・・・・・・・・・・・・・・・9 12-5 使用環境・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・84 4 やさしい保守点検(65AF以上)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10 12-6 適用規格・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・84 5 電磁接触器・開閉器の種類および機種構成・・・・・・・・・・・・・・・・12 12-7 使用上のご注意・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・85 5-1 形式記号・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 12-8 取付間隔および端子部寸法・・・・・・・・・・・・・・・・・・・・・・・86 5-2 形式の構成・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 12-9 適正締付トルク・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・86 5-3 定格と仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・14 12-10 寸法図・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・86 5-4 性能・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 13 押しボタン開閉器(電磁接触器 ・開閉器操作用)・・・・・・・・・・・・・・・・・・87 5-5 使用環境・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25 13-1 外観寸法と接点構成・・・・・・・・・・・・・・・・・・・・・・・・・・・・・87 5-6 コイル仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・26 13-2 接点定格・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・87 6 電磁接触器 ・開閉器の選定・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 14 特殊品・ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・88 6-1 標準モータへの適用・・・・・・・・・・・・・・・・・・・・・・・・・・・・・27 14-1 主接点4極電磁接触器・・・・・・・・・・・・・・・・・・・・・・・・・・・88 6-2 インチング・プラッギングを含む場合の適用・・・・・・・28 14-2 遅延釈放形電磁接触器・・・・・・・・・・・・・・・・・・・・・・・・・・・89 6-3 抵抗負荷への適用・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・28 15 従来形、旧形品との互換性・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・90 6-4 直流負荷への適用・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・29 15-1 HSシリーズとの互換性・ ・・・・・・・・・・・・・・・・・・・・・・・・・90 6-5 コンデンサ負荷への適用・・・・・・・・・・・・・・・・・・・・・・・・・29 15-2 高頻度開閉用電磁接触器の互換性・・・・・・・・・・・・・・・・・90 6-6 スターデルタ始動への適用・・・・・・・・・・・・・・・・・・・・・・・30 15-3 Hシリーズとの互換性・・・・・・・・・・・・・・・・・・・・・・・・・・・・90 6-7 取扱い・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・32 15-4 パワーアップEシリーズとの互換性・・・・・・・・・・・・・・・・・91 6-8 取付間隔・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・33 15-5 Eシリーズとの互換性・・・・・・・・・・・・・・・・・・・・・・・・・・・・92 6-9 端子寸法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・33 15-6 サーマルリレーの交換・・・・・・・・・・・・・・・・・・・・・・・・・・・・93 7 外観、寸法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・34 16 電磁開閉器の保守について・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・94 7-1 電磁接触器・開閉器・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・34 17 各種規格への適用・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・96 7-2 可逆形電磁接触器 接点構成図・・・・・・・・・・・・・・・・・・・・50 17-1 HCシリーズ適用規格一覧 ・・・・・・・・・・・・・・・・・・・・・・・96 7-3 可逆形電磁開閉器 接続図・・・・・・・・・・・・・・・・・・・・・・・・52 17-2 規格の概要 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・97 8 サーマルリレー・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・54 18 オプション・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・98 8-1 特長・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・54 18-1 HCシリーズ用オプション一覧 ・・・・・・・・・・・・・・・・・・・98 8-2 構造(50B~ 600B)・ ・・・・・・・・・・・・・・・・・・・・・・・・・54 18-2 HSシリーズ・Hシリーズ用オプション一覧 ・・・・・・・99 8-3 形式記号・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・55 18-3 補助接点ユニット ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 100 8-4 サーマルリレーの機種と標準仕様・・・・・・・・・・・・・・・・・56 18-4 寸法図(補助接点ユニット) ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 101 8-5 適用表・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・58 18-5 コイルサージアブソーバ ・・・・・・・・・・・・・・・・・・・・・・ 103 8-6 接続方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・61 18-6 寸法図(コイルサージアブソーバ) ・・・・・・・・・・・・・・・・・・・・・・・・・・ 104 8-7 動作特性曲線・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・61 18-7 HCシリーズ用オプション詳細 ・・・・・・・・・・・・・・・・・ 105 8-8 外観・寸法図・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・64 18-8 寸法図(HSシリーズ用オプション)・ ・・・・・・・・・・・・・・・・・・ 107 9 直流操作電磁接触器・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・68 18-9 寸法図(Hシリーズ、サーマルリレー用オプション)・・・・・・・・・ 108 9-1 定格と仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・68 19 生産廃止機種・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 110 9-2 PLCトランジスタ出力直接駆動 電磁接触器・・・・・・・69 19-1 定格と仕様 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 110 9-3 ダブルコイルの動作原理図・・・・・・・・・・・・・・・・・・・・・・・69 19-2 外観、寸法 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 116 9-4 外観・寸法図・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・69 19-3 サーマルリレー適用表(旧シリーズ使用時) ・・・・・・・・・・・・・・ 128 10 ラッチ付電磁接触器・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・72 20 発注時の指示方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 130 10-1 定格と仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・72 10-2 HCシリーズ ラッチ付電磁接触器・・・・・・・・・・・・・・・・・・73 10-3 HSシリーズ・Hシリーズラッチ付電磁接触器・・・・・・・73 10-4 外観・寸法図・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・74 10-5 可逆形ラッチ付電磁接触器寸法図・・・・・・・・・・・・・・・・・76 1
Page4

1 注意事項 1-1 ご注文に際してのご注意 ご注文にあたり、見積書、契約書、仕様書などに特記事項のない場合には、製品保証は以下の通りとなりますので内容をご確認いただきますよう よろしくお願いいたします。 1. 無償保証期間と保証範囲 1-1 無償保証期間 (1) 製品の無償保証期間はお客様にてご購入後1年間とさせていただきます。 (2) 使用環境、使用条件や開閉回数などにより、製品に影響を及ぼす場合には、この保障期間が適用されない場合があります。 1-2 保証範囲 (1) 上記無償保証期間中に当社の責任により故障を生じた場合は、その商品の故障部分の交換または修理を製品のご購入場所あるいは 納入場所において無償で行わせていただきます。 (2) 無償保証期間中にあっても、以下の場合は有償修理とさせていただきます。 ① カタログ、取扱説明書、仕様書などに記載されている以外の不適当条件、環境、取扱い、使用方法に起因した故障。 ② 施工上の不備に起因した故障。 ③ お客様における不適切な保管や取扱い、不注意、過失、仕様上の誤りなどによる故障。 ④ お客様の装置またはソフトウエアの設計内容に起因した故障。 ⑤ 当社の了解なく当社以外にて改造、修理などの手を加えたことに起因する故障。 ⑥ 取扱説明書などに記載されている保守・点検などが正しく実施されなかったことに起因する故障。 ⑦ 製品本来の使い方以外に起因する故障。 ⑧ 火災・異常電圧などの不可抗力による外部要因、および地震、風水害などの自然災害による故障。 ⑨ 当社出荷時の保証とは納入品単位での保証を意味するもので、納入品の故障により誘発される損害などは、当社の保証外とさせて いただきます。 1-3 故障診断 一次故障診断は、原則としてお客様において実施をお願い致します。ただし、お客様の要請により当社がこの業務を代行することがで きます。この場合は当社の料金規定により、お客様にご負担をお願いいたします。 2. 更新の推奨 当社電磁接触器・開閉器には主接点や機構部品などに開閉回数による磨耗寿命があり、コイル電線、電子部品や絶縁物には使用環境・ 使用条件による経年劣化寿命があります。 当社電磁接触器・開閉器のご使用に際しては、本カタログおよび取扱説明書などに記載されている開閉規定回数または日本電機工業会 (JEMA)作成の「低圧機器の更新推奨時期に関する調査」報告書に記載されている標準使用条件における製造年月後 10年を目安に 更新を推奨させていただきます。 3. 機会損失、二次損失などへの補償責務の除外 無償保障期間の内外を問わず、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情 から生じた損害、二次損害、事故補償、当社製品以外への損傷およびその他の業務に対する補償、ならびに当社の責に帰すことが できない事由から生じた損害については、当社の保証外とさせていただきます。 4. 製品の適用範囲 (1) カタログに記載した製品内容は機種選定のためのものです。実際のご使用に際しては、ご使用前に「取扱説明書」を良くお読みの上、 正しくご使用ください。機種選定に不都合の生じない外観、仕様は予告無しに変更することがありますので予めご了承ください。 (2) 本カタログに記載された製品をご使用頂くにあたりましては、万一、製品の故障、不具合などが発生した場合でも重大な事故に至らない 用途であること、および故障・不具合発生時にはバックアップやフェールセーフ機能が機器外部でシステム的に実施されていることをご使 用の条件とさせていただきます。 (3) 本カタログに記載された製品は、一般工業などへの用途を対象として設計・製作されています。原子力発電所およびその他各電力会社 殿の発電所向けなど公共への影響が大きい用途や、鉄道各社殿および官公庁殿向け用途などで、特別品質保証体制をご要求になる 用途には、本カタログに記載された製品の適用を除外させていただきます。 また、航空、医療、鉄道、燃焼・燃料装置、有人搬送装置、娯楽機械、安全機械など人体の安全や財産に大きな影響が予測され、 安全面や制御システムに特に信頼性が要求される用途へのご使用を検討いただいている場合には、当社窓口へご相談いただき、 必要な仕様書の取交しなどをさせていただきます。 2
Page5

1-2 安全上のご注意 本資料は当社機器をご選定、ご購入頂く際の参考情報を提供することを目的としております。 本資料掲載の製品の取付け、配線工事、操作および保守・点検を行う際には「取扱説明書」などを熟読し、正しくご使用ください。機器の知識、 安全事項の全てについて習熟してからご使用ください。 HCシリーズの取扱いに関する詳細情報やオプション関係の取付手順などは、テクニカルマニュアルにも記載しています。 下記よりダウンロード可能ですので併せてご参照ください。 (参照) 電磁接触器・サーマルリレーHCシリーズテクニカルマニュアル https://www.hitachi-ies.co.jp/products/hdn/mgsw/download/index.html 危険 取扱いを誤った場合に、危険な状況が起こりえて、死亡または重傷を受ける可能性が想定される場合。 取扱いを誤った場合に、危険な状況が起こりえて、中程度の障害や軽傷を受ける可能性が想定される場合および物的 注意 障害だけの発生が想定される場合。 なお、注意  注 意 に記載した事項でも、状況によっては重大な結果に結び付く可能性があります。 いずれも重要な内容を記載していますので、必ず守ってください。 これら安全上のご注意は日立の電磁開閉器の安全に関し、より重要な面を補う提案です。お客様は機器、施設の安全な運転および保守の ために各種規格、基準に従って安全施策を確立してください。 危険 ・通電中は製品に触れたり近付いたりしないでください。感電・火傷のおそれがあります。 ・主回路通電部は定期的に点検してください。火傷・火災のおそれがあります。 ・保守・点検は電源を切ってから行ってください。感電のおそれがあります。 注意 ・取付けは、塵埃、湿気および振動の少ない垂直なパネルか壁などに電源側を上にして、しっかり取付け、33ページの「6-8 取付間隔」 を  参照し、規定されたスペースを確保して行ってください。火傷・火災のおそれがあります。 ・配線は印加電圧、通電電流に適した電線サイズを使用し、表 1-1、表 1-2に規定された締付トルクで締付けてください。  火災のおそれがあります。 1. 荷ほどき ご使用前に、製品本体に記載の形式、定格、コイル電圧、周波数がご要求のものと一致しているか、又、輸送中の不具合などにより、部品の 脱落がないかどうか、ご確認ください。 2.取付 取付けは33ページの「6-8 取付間隔」 を参照し、規定されたスペースを確保して行ってください。 塵埃、湿気および振動の少ない垂直なパネルか壁などに電源側を上にして、しっかり取付けしてください。 固定された最小取付間隔寸法以下の取付けはしないでください。温度上昇が大きくなったり、遮断時に地絡又は、短絡し、火傷・火災の おそれがあります。条件については 4. 項をご参照ください。取付角度は前後、左右とも15 度以内の傾斜で取付けてください。 (HCシリーズは前後、左右 30 度以内) 3
Page6

3. 配線 配線は、印加電圧、通電電流に適した電線サイズを使用し、表 1-1、表 1-2 に規定された締付トルクで締付けてください。締付けが緩いと 接続部の接触抵抗により発熱し、過熱損傷に至るばかりでなく、火災のおそれがあります。サーマルリレーの場合には動作特性に狂いが生じ モータの正しい保護ができなくなります。また、必要以上のトルクで締付けますと、ねじや端子を破損することがありますので注意が必要です。 表1-1 適用電線および適正締付トルク(HCシリーズ) 適用電線 端子種類 形式 端子ねじ径 最大圧着端子幅 適正締付トルク AWG より線(mm2) (mm) (N・m) 全端子 XC4M、HC8M、HC10M M3.5 18~12 1.25~2 7.6 1.1 HC8 M3.5 18~10 1~6 7.6 1.1 HC10 M3.5 16~10 1.5~10 7.6 1.1 主回路端子 電磁接触器 HC20 M4 14~8 2.5~10 9.6 2.2 HC35 M5 12~8 2.5~10 12.8 2.9 補助継電器 HC55 M6 10~4 6~25 14 4.0 補助回路端子 XC4、HC8~HC20 M3.5 18~12 0.75~2.5 7.6 1.1 HC35、HC55 (※1) 18~12 0.75~2.5 7.6 1.1 コイル端子 XC4、HC8~HC55 (※1) 18~12 0.75~2.5 7.6 1.1 全端子 TRC12M M3.5 18~12 1.25~2 7.6 1.1 TRC12 M3.5 24~10 1.25~2 7.6 1.1 TRC32(~RC27A) M4 18~8 1~主回路端子 6 12 1.1 サーマルリレー TRC32(RC34A) M5 18~8 6~10 12 2.2 TRC63 M6 18~6 10~16 15 3.9 補助回路端子 TRC12 M3.5 18 1 7.6 1.1 TRC32、TRC63 M3.5 18 1 7.6 0.9 (1) (※ 1)ねじサイズはM4ですが、圧着端子貫通部の径は約φ2.3mmですのでM3、M3.5の圧着端子が使用可能です。 (2) 端子部のカバーにはねじ締め用の穴がありますが、補助接点端子などの一部の端子は軸径の太いドライバでは、穴を貫通しなくねじ締めが できません。端子カバーを外して配線する、もしくは軸径の細いドライバ(φ5.5 以下推奨)を用いて配線してください。 表1-2 適用電線および適正締付トルク(HSシリーズ、Hシリーズ、高頻度開閉用) フレーム(電磁接触器) サーマルリレー 最大電線径 端子ねじ径 最大圧着端子幅 適正締付トルク Hシリーズ HSシリーズ 高頻度開閉用 1E、2E (mm2) (mm) (N・m) XS4、8、10 12B M3.5 2(φ1.6) 7.8 0.8 ~ 1.0 20B M4 3.5(φ2) 9 1.2 ~ 1.5 20 M4 3.5(φ2) 10.5 1.2 ~ 1.5 25 25B M5 8(φ2.6) 10 2.5 ~ 3.5 50B M5 14 13 2.5 ~ 3.5 35、50 M5 14 13.9 2.5 ~ 3.5 M5 22 16.5 2.5 ~ 3.5 主回路端子 65C RH50N 80B M6 22 16.5 4 ~ 5 80C RH60N M6 60 22 4 ~ 5 100C、125C RH60N 150B M8ボルト 60 22 10 ~ 14 150C M8ボルト 80 27 10 ~ 14 RH120N M8ボルト 150 37 10 ~ 14 200C、250C RH200N 400B(RC240A以下) M10ボルト 150 37 15 ~ 25 300C、400C 400B(RC240A超過) M12ボルト 200 44 35 ~ 45 600C M12ボルト 325 55 35 ~ 45 800C M16ボルト 325 55 35 ~ 45 65C~400C 全機種 全機種 M3.5 2(φ1.6) 7.8 0.8 ~ 1.0 補助端子・コイル端子 補助;M 4 3.5(φ2) 9 1.2 ~ 1.5 600C、800C コイル;M 3.5 2(φ1.6) 7.8 0.8 ~ 1.0 サーマル補助端子 全機種 M3.5 2(φ1.6) 7.8 0.8 ~ 1.0 (1) 補助回路のb接点端子に配線する際、端子ねじを圧着端子の穴に合わせて挿入し、締付けを行います。 この時、配線を引張ったり、端子ねじを斜めに挿入すると、ねじが完全に締まる前に固定接点がずれることで可動接点が外れ、接触不良の 原因になることがありますので注意が必要です。 (2) ボルト埋め込み端子構造(100Aフレーム以上)の接触器は特に配線時の締付トルクを表 1-2 に示す適正締付トルクとしてください。 締付トルクが大きすぎると端子部が破損することがあります。 4
Page7

4. 使用時 使用環境条件 (1) 周囲温度 HCシリーズ:−5℃~ 55℃ (直流操作形は−5℃~ 40℃) HSシリーズ:−5℃~ 55℃ Hシリーズ・高頻度開閉用:−5℃~ 50℃ (2) 相対湿度:45%~ 85%(結露のないこと) (3) 標高:2,000m以下 (4) 雰囲気:腐食性ガス、可燃性ガス、じんあい、蒸気、塩分、オイルミストなどが含まれていないこと。 ・ 通電中は製品に触れたり近づいたりしないでください。感電・火傷のおそれがあります。 ・ 絶縁台カバーは接点を開路したときに出るアークが相間で短絡しないよう防壁の役目をしているので絶縁台カバーを開いて電源を開閉すると 相間短絡のおそれがあります。 ・ サーマルリレーの調整つまみをモータの定格電流に合わせてください。 (CT付の場合は定格電流の 1/100の値) ・ サーマルリレーは製品に表示された目盛の範囲を越えて設定しないでください。過負荷によっ てバイメタルがケース内壁に当たるほど湾曲してもリレー接点が動作しないことがあります。 頻繁に動作するときは必ず原因を調査し除去してください。 ①調整ダイヤル ①調整ダイヤル ②リセットボタン ②トリップボタン兼ストップボタン テストトリップ レバー ③トリップレバー  ③動作表示窓  調整つまみ トリップ動作時は、  トリップ動作時は、  リセットボタン 前方に突出します。  オレンジ色になります。 テスト操作時は引き  ④リセットボタン 出してください。 TRC12、TRC12M TRC32、TRC63 TR50B 表1-2 適用電線および適正締付トルク(HSシリーズ、Hシリーズ、高頻度開閉用) フレーム(電磁接触器) サーマルリレー 最大電線径 端子ねじ径 最大圧着端子幅 適正締付トルク Hシリーズ HSシリーズ 高頻度開閉用 1E、2E (mm2) (mm) (N・m) 5. 保守 XS4、8、10 12B M3.5 2(φ1.6) 7.8 0.8 ~ 1.0 20B M4 3.5(φ2) 9 1.2 ~ 1.5 ・ 保守・点検は電源を切ってから行ってください。感電のおそれがあります。 20 M4 3.5(φ2) 10.5 1.2 ~ 1.5 ・ ねじの緩みがないか点検し、緩みがある場合は増し締めをしてください。 25 25B M5 8(φ2.6) 10 2.5 ~ 3.5 50B M5 14 13 2.5 ~ 3.5 ・ 相間および対地間の絶縁抵抗を確認してください。低下している場合は製品本体を交換してください。 35、50 M5 14 13.9 2.5 ~ 3.5 ・ 電線屑やワッシャなどが内部に混入し、挟まってないか、手動による動作チェックをしてください。 M5 22 16.5 2.5 ~ 3.5 主回路端子 65C RH50N 80B M6 22 16.5 4 ~ 5 ・ 主接点の消耗状態を点検してください。接点交換は消耗の大きい接点が一相だけの場合でも全相交換してください。 80C RH60N M6 60 22 4 ~ 5 消耗が大きいまま使用すると接点が溶着し電流が遮断できなくなることがあります。 100C、125C RH60N 150B M8ボルト 60 22 10 ~ 14 ・ 接点交換時に消耗した接点を取り外した後、カバーやケースに付着した消耗粉を除去してください。 150C M8ボルト 80 27 10 ~ 14 RH120N M8ボルト 150 37 10 ~ 14 消耗粉が接点に付着すると導通障害が発生するおそれがあります。 200C、250C RH200N 400B(RC240A以下) M10ボルト 150 37 15 ~ 25 ・ 接点は使用中多少黒ずんでくることがありますが、性能上支障ありません。 300C、400C 400B(RC240A超過) M12ボルト 200 44 35 ~ 45 600C M12ボルト 325 55 35 ~ 45 ・ 電磁接触器のコアには油を塗布しないでください。コア接極面に油が付着するとコアがくっつき開放できなくなるおそれがあります。 800C M16ボルト 325 55 35 ~ 45 ・ コア接極面にごみやさびがないことを確認してください。うなりの原因になります。 65C~400C 全機種 全機種 M3.5 2(φ1.6) 7.8 0.8 ~ 1.0 補助端子・コイル端子 補助;M 4 3.5(φ2) 9 1.2 ~ 1.5 ・ 各部のごみやほこりを除去してください。この時接点が外れないよう注意してください。 600C、800C コイル;M 3.5 2(φ1.6) 7.8 0.8 ~ 1.0 ・ 試運転時、異常音、異臭がないことを確認してください。 サーマル補助端子 全機種 M3.5 2(φ1.6) 7.8 0.8 ~ 1.0 6. インチング運転時の注意事項 モータの始動電流を開閉するインチング運転は、極度に高頻度の開閉を連続で行うと、アーク熱による消弧室の絶縁劣化が進行し、相間短絡が 発生するおそれがあります。インチング運転する際は、以下の使用方法にてご使用ください。本使用方法を超える過酷な状況で使用する 場合には、インチング容量の大きな電磁接触器を選定し、こまめな点検を実施してください。 インチング運転使用方法 ・10 回/分、600 回/時以下の開閉頻度で操作してください。 ・インチング運転の連続操作は1 秒に1回程度、10 回以下でご使用ください。 5
Page8

2 電磁接触器・開閉器 HC シリーズ Hitachi Contactor 安心・安全を追求するグローバルスタンダード 標準形電磁接触器・開閉器 HCシリーズ(8~55Aフレーム) 特長 ■ 使い勝手の向上 • コイル端子を2カ所(電源側、負荷側)に配置し、配線の自由度が向上しました。 • 電磁接触器とサーマルリレーを追加部品無しで簡単に組合せが可能です。 ■ 高耐久性 • 機械的1,500万回、電気的250万回(20AF以下)と国内ブランド最高水準の  耐久性により、安心してご使用いただけます。 ■ 豊富なラインアップ • 主回路4極品や遅延釈放形などの特殊品により幅広いニーズに対応しています。 • IE3モータに適した遅動形サーマルリレーをラインアップしました。 • 付属装置を追加することで幅広い用途に対応可能です。 経済形電磁接触器・開閉器 HCMシリーズ(8.10Aフレーム) 特長 ■ 小形化 • 製品体積従来比53%と大幅な小形化を実現しました。 ■ 使い勝手の向上 • コイル端子を含めたすべての端子が正面に配置し、配線作業が容易です。 • サーマルリレーを組み合わせるだけで、電磁接触器のコイル端子とサーマル  リレーの補助b接点端子が直列に接続され、配線作業が不要です。 ■ 安全性 • 保護カバー標準装備(IP20) ■ 低消費電力 • 交流操作形:従来比67%(3W→2W) • 直流操作形:従来比25%(8W→2W(低消費電力コイルの場合))  PLCのトランジスタ出力での直接駆動が可能です。 各種国際規格・環境対応 • 標準形・経済形共にIEC、JIS、UL、CEマーク、CCCなどの各種国際  準拠規格 認証取得 規格に標準品で対応しており、お客さまの海外でのビジネス拡大に  EN 貢献いたします。HCシリーズの適用規格はP.96を参照ください。 JIS IEC UL CCC EC指令 • RoHS指令に準拠しており、環境に配慮した設計となっています。 ※ IEC規定のミラーコンタクトにも準拠しています。 6
Page9

始動電流が長く大きな負荷(IE3)に適したサーマルリレー 遅動形(クラス20)の動作特性を標準形サーマルリレーと同サイズで実現。 始動電流が大きくなったIE3モータを 動作特性曲線 使用する際、標準形のサーマルリレー 標準形(クラス10A) 遅動形(クラス20) (クラス10A)では不要動作が発生する 可能性がありますが、遅動形を使用する 60 60 ことで対応することができます。 40 40 さらに飽和リアクトルを使用せずにクラス 20 20 20の動作特性を実現しコンパクト化、 コールドスタート(Cold Start) コールドスタート(Cold Start) 10 10 8 ホットスタート(Hot Start) 8 ホットスタート(Hot Start) 標準品と同サイズでの製品寸法で対応 6 6 4 周囲温度(Amb.Temp.20℃) 4 周囲温度(Amb.Temp.20℃) することが可能となりました。 2 2 1 1 40 40 20 20 10 10 8 8 6 6 4 4 2 2 1 1 0.8 1 1.2 1.5 2 3 4 5 6 7 8 9 10 0.8 1 1.2 1.5 2 3 4 5 6 7 8 9 10 負荷電流(%) (X100) 負荷電流(%) (X100) Load Current Load Current TRC32-2ES ■ 機種構成 電磁接触器 電磁開閉器 HC M(経済形) HC M-T(経済形) 8、10Aフレーム 8、10Aフレーム 非可逆形 HC (標準形) HC -T(標準形) 8~55Aフレーム 8~55Aフレーム HC10M-R(経済形) HC10M-RT(経済形) 10Aフレーム 10Aフレーム 可逆形 HC -R(標準形) HC -RT(標準形) 10~55Aフレーム 10~55Aフレーム 補助継電器 サーマルリレー 直流操作形 ラッチ付 応用機種 XC4M / XC4 TRC12M / TRC HC10M-G / HC -G HC -L(G)(※1) ※1: 標準の電磁接触器に別売のラッチユニット(ML-65)を組み合わせることで、ラッチ付電磁接触器としてご使用いただけます。 7 動作時間 秒 Tripping Time 分 seconds minutes 動作時間 秒 Tripping Time 分 seconds minutes
Page10

3 電磁接触器・開閉器 H シリーズ 3-4 安全性を徹底追求 操作部誤操作防止構造の採用等により、安全性をアップしました。 電磁接触器の動作チェックロッド サーマルリレーリセット方式 絶縁を強化する相間バリアを標準装備 3-1 Hシリーズの特長 正規状態では動作表示器が動作チェッ 手動、自動リセットの切換が可能です。 ● 工具などの導電性異物の落下や端子 ● 釈放時間短縮( クロッドの誤操作を防ぎます。動作チェック リセットボタンを押し続けた状態で反時 ねじのゆるみによる短絡事故を防止し H150C~800C)形の採用 やシーケンスチェックの際には動作表示器 計方向に90度回転させると自動復帰に ます。(H80C~H800C但し、可逆形 釈放時間短縮により、クレーン、ホイスト等への適用が拡大。(同時に操作コイル定格を単一化) を開いて操作する構造を採用しています。 セットできます。 電磁開閉器を除く) (H65C~H800C) ● 相間バリアの取り付け、取り外しがワン タッチです。 3-2 ● サーマルリレーにも相間バリアを装備し 一目で判る動作表示 ました。(追加端子タイプ) コンタクタの動作表示 サーマルリレーのトリップ表示 手動復帰 自動復帰 開閉動作に連動して緑(釈放時)→赤 トリップ動作に応じて黒(常時)→黄 正面はアークスペースフリー 同時投入を防止するため、可逆形は (動作時)に変化する表示器を正面に配置。 (トリップ動作時)に変わるので、トリップした 機械的インターロックを標準装備 動作状態が一目で判別できます。 サーマルリレーの判別が容易にできます。 スリムな消弧室構造とアークホーン付消弧 (H65C~H800C) トリップ動作後、原因を取り除いてから 装置による速やかな消弧によって、正面に 全機種、独自のインターロック機構を標準 正面の赤いボタンを押すとリセットされます。 対するアークスペースを不要にしました。 装備し、誤配線や外部衝撃による同時投 (全機種) 入を防止します。 ※H600C, H800Cでは動作チェック時、 トリップ表示 内部(接点部)の金属部分を押さな 保護カバー(オプション) 黒 色 黄 色 いでください。組込部品が脱落する おそれがあります。 充電部の露出を防止し、保守点検時の 安全性が図れます。 釈釈放放時時 動作時 ((OOFFF……緑緑)) (ON…赤) 動作前 動作後 3-5 制御の電子化に対応した高信頼性 動作表示 (トリップ動作) 信頼性の高い信号接点の採用により、電子回路との直結が可能です。 電磁接触器の補助接点 サーマルリレーの信号接点 使いやすいコイルサージアブソーバ 3-3 うなり音を完全に防止 補助接点は全機種ツイン接点とし、接触 サーマルリレーの信号接点は1a 1b独立 コンパクトになり、電源側へワンタッチで 信頼性を向上させました。接点構造は 接点です。a接点とb接点は電気的に 取り付けができます。(H65C~H125C) 直流励磁方式のため、電磁石のうなり音が発生する心配がありません。(H150C~H800C) 独自のローリングツイン接点です。 絶縁しているので、電子回路への直結 や異電圧回路に使用できます。 うなり音を解消 コイルサージ吸収機能を内蔵 直流励磁の電磁石なので、過酷な環境 制御回路内にコイルサージ吸収機能が 下におかれた場合でも、電磁石特有の 内蔵されているので、開閉サージが うなり音に対する心配はいりません。 発生しません。 電圧変動に強い電磁石 ワンタッチで追加できる補助接点ユニット 定格電圧で励磁後主接点が接触した H65C~H400Cの各機種に最大4a 4b とき、操作電圧が定格の65%(コールド まで増設できます。全機種ツイン接点が 時)まで低下しても接点チャタリング 標準です。 を発生せず、安定して動作します。 8
Page11

3-4 安全性を徹底追求 操作部誤操作防止構造の採用等により、安全性をアップしました。 電磁接触器の動作チェックロッド サーマルリレーリセット方式 絶縁を強化する相間バリアを標準装備 3-1 Hシリーズの特長 正規状態では動作表示器が動作チェッ 手動、自動リセットの切換が可能です。 ● 工具などの導電性異物の落下や端子 ● 釈放時間短縮( クロッドの誤操作を防ぎます。動作チェック リセットボタンを押し続けた状態で反時 ねじのゆるみによる短絡事故を防止し H150C~800C)形の採用 やシーケンスチェックの際には動作表示器 計方向に90度回転させると自動復帰に ます。(H80C~H800C但し、可逆形 釈放時間短縮により、クレーン、ホイスト等への適用が拡大。(同時に操作コイル定格を単一化) を開いて操作する構造を採用しています。 セットできます。 電磁開閉器を除く) (H65C~H800C) ● 相間バリアの取り付け、取り外しがワン タッチです。 3-2 ● サーマルリレーにも相間バリアを装備し 一目で判る動作表示 ました。(追加端子タイプ) コンタクタの動作表示 サーマルリレーのトリップ表示 手動復帰 自動復帰 開閉動作に連動して緑(釈放時)→赤 トリップ動作に応じて黒(常時)→黄 正面はアークスペースフリー 同時投入を防止するため、可逆形は (動作時)に変化する表示器を正面に配置。 (トリップ動作時)に変わるので、トリップした 機械的インターロックを標準装備 動作状態が一目で判別できます。 サーマルリレーの判別が容易にできます。 スリムな消弧室構造とアークホーン付消弧 (H65C~H800C) トリップ動作後、原因を取り除いてから 装置による速やかな消弧によって、正面に 全機種、独自のインターロック機構を標準 正面の赤いボタンを押すとリセットされます。 対するアークスペースを不要にしました。 装備し、誤配線や外部衝撃による同時投 (全機種) 入を防止します。 ※H600C, H800Cでは動作チェック時、 トリップ表示 内部(接点部)の金属部分を押さな 保護カバー(オプション) 黒 色 黄 色 いでください。組込部品が脱落する おそれがあります。 充電部の露出を防止し、保守点検時の 安全性が図れます。 釈釈放放時時 動作時 ((OOFFF……緑緑)) (ON…赤) 動作前 動作後 3-5 制御の電子化に対応した高信頼性 動作表示 (トリップ動作) 信頼性の高い信号接点の採用により、電子回路との直結が可能です。 電磁接触器の補助接点 サーマルリレーの信号接点 使いやすいコイルサージアブソーバ 3-3 うなり音を完全に防止 補助接点は全機種ツイン接点とし、接触 サーマルリレーの信号接点は1a 1b独立 コンパクトになり、電源側へワンタッチで 信頼性を向上させました。接点構造は 接点です。a接点とb接点は電気的に 取り付けができます。(H65C~H125C) 直流励磁方式のため、電磁石のうなり音が発生する心配がありません。(H150C~H800C) 独自のローリングツイン接点です。 絶縁しているので、電子回路への直結 や異電圧回路に使用できます。 うなり音を解消 コイルサージ吸収機能を内蔵 直流励磁の電磁石なので、過酷な環境 制御回路内にコイルサージ吸収機能が 下におかれた場合でも、電磁石特有の 内蔵されているので、開閉サージが うなり音に対する心配はいりません。 発生しません。 電圧変動に強い電磁石 ワンタッチで追加できる補助接点ユニット 定格電圧で励磁後主接点が接触した H65C~H400Cの各機種に最大4a 4b とき、操作電圧が定格の65%(コールド まで増設できます。全機種ツイン接点が 時)まで低下しても接点チャタリング 標準です。 を発生せず、安定して動作します。 9
Page12

4 やさしい保守点検(65AF以上) 使いやすさや安全性を考え、保守点検においてもキメ細かく対応しています。 やさしい接点点検 やさしい接点交換 ● ねじをゆるめ、カバーを取り外すだけで接点点検ができます。 ワンタッチで接点交換ができ、接点ばねが紛失しない構造です。 ● カバーの取り付けねじは脱落防止付きです。 (H80C〜H400C) ● 接点寿命のチェックができます。(H80C〜H400C) やさしい配線作業 見やすい正面銘板 ● 操作回路端子は全機種座付セルフアップねじです。 ● 主銘板が正面にあるので、仕様のチェックが容易です。 ● 主端子ねじ: ● 主銘板はラミネート仕上げなので丈夫です。 M6 以下は座付セルフアップねじ。 M8以上はスパナ1本で締め付けのできるボルト埋込端子。 ● 操作コイルは全機種 50/60Hzの配線換えがいりません。 (H150C〜H800C) 10
Page13

〈フレーム別特長一覧表〉 ◎:標準装備 ○:オプション 電磁接触器 H65C H80C H100C H125C H150C H200C H250C H300C H400C H600C H800C サーマ 特長 ルリレー TR80B TR150B TR250B TR400B TR600B — カラー銘板 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ チェンジカラーの動作表示器 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 安   動作ロッド誤操作防止機構 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 全   機械的インターロックの標準装備(可逆形) ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ 性 相間バリアの標準装備(可逆形電磁開閉器を除く) — ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ アークスペースフリー(正面方向) ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ セルフアップ端子 ◎ ◎(操) — — — — — — — — — 配線容易 埋込ボルト端子 — — ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ — 電   磁 接点引抜構造 ◎ — — — — — — — — — —   使 接点交換容易 接  接点ばね回転構造 — ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ — —   い 触    や DINレール取付機構の標準装備 — — — — — — — — — — — 器  す   追加補助接点ユニットのワンタッチ取付 ○ ○ ○ ○ ○ ○ ○ ○ ○ ◎ ◎ さ コイルサージアブソーバのワンタッチ取付 ○ ○ ○ ○ 本 体 に 内 蔵 電磁開閉器用 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ — 保護カバーの取付 電磁接触器用 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ うなり音が出ないAC入力DC励磁電磁石採用 — — — — ◎ ◎ ◎ ◎ ◎ ◎ ◎ 性 ローリングツイン補助接点の標準装備 ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎   能 コイルサージ吸収機能内蔵 — — — — ◎ ◎ ◎ ◎ ◎ ◎ ◎ 操作電圧急降下特性向上(コールド時、定格の65%まで) — — — — ◎ ◎ ◎ ◎ ◎ ◎ ◎ カラー銘板 ◎ ◎ ◎ ◎ ◎ — 安 全 チェンジカラーのトリップ表示 ◎ ◎ ◎ ◎ ◎ — 性 トリップフリー構造 ◎ ◎ ◎ ◎ ◎ — サ   1a 1b独立接点 ◎ ◎ ◎ ◎ ◎ — ー   使 マ  操作・監視部正面配置 ◎ ◎ ◎ ◎ ◎ —   い ル  配線容易(ドライバ挿入容易化) ◎ ◎ ◎ ◎ ◎ —   や リ    リセットレリーズのワンタッチ取付 ○ ○ ○ ○ ○ — す レ    さ 1E、2Eサーマルリレー同一サイズ ◎ ◎ ◎ ◎ ◎ — ー 復帰方式手動、自動共用 ◎ ◎ ◎ ◎ ◎ — 仕 信 号 接 点 b接点:ツイン構造 ◎ ◎ ◎ ◎ ◎ — 様 接触信頼性向上 a接点:スライド(ワイプ構造) ◎ ◎ ◎ ◎ ◎ — 11
Page14

5 電磁接触器・開閉器の種類および機種構成 ■ 標準形電磁接触器・開閉器 電磁接触器 電磁開閉器・ (電磁接触器+サーマルリレー) HC HC -T 8〜55フレーム 8〜55フレーム 7機種 7機種 非   可 HS HS -T   逆 50フレーム 50フレーム   1機種 1機種 形 H H -T 65C〜800Cフレーム 65C〜600Cフレーム 11機種 10機種 HC -R HC -RT 10〜55フレーム 10〜55フレーム 5機種 5機種 可     HS -R HS -RT 逆   50フレーム 50フレーム   1機種 1機種 形 H -R H -RT 65C〜800Cフレーム 65C〜600Cフレーム 11機種 10機種 ■ 補助継電器(コンタクタリレー) ■ サーマルリレー XC4M 単独形式・・・TRC - XC4 TR - XC4M-G 電磁開閉器組合せ時形式 XC4-G ( H H CC -T -T K HC -TKS ) ■ 応用機種 直流操作 HC -G ラッチ付 HC -L 高頻度開閉用 RH N-H 10〜55フレーム 10〜55フレーム 25N〜200Nフレーム HS -G HS -L 50フレーム 50フレーム H -G H -L 65〜800Cフレーム 65〜400Cフレーム 12
Page15

5-1 形式記号 ご注文の際には、上段より順にご指定ください HC 20 ー (シリーズ) HC : 8~55AF (電磁開閉器) HS : 電磁接触器 50AF T : 1Eサーマルリレー付 G : 直流操作 H : 65~800AF TK : 2Eサーマルリレー付 GP : 直流操作(低消費電力タイプ) ・ TKS : 2ESサーマルリレー付 L : ラッチ付 開閉器 フレーム:概略の定格電流値 LG : ラッチ付直流操作 無記号 :標準形(HCシリーズ) 無記号 : 非可逆形 M :経済形(HCシリーズ) R : 可逆形 C :設計順序を示す(Hシリーズ) ご注文の際には、上段より順にご指定ください TRC 12 ー 1E (シリーズ) TRC : HCシリーズ用 TR : HS,Hシリーズ用 サーマルリレー 無記号:標準形 フレーム S : 遅動形(トリップクラス20) 無記号 : 標準形用(TRCシリーズ) 1E : 標準形1Eサーマルリレー(過負荷保護) M : 経済形用(TRCシリーズ) 2E : 2Eサーマルリレー(過負荷、欠相保護) B : 設計順序を示す(TRシリーズ) 5-2 形式の構成 HC 電磁接触器 非 可 逆 形 TRC -1E HC -T サーマルリレー 電磁開閉器 HC -R 電磁接触器 可 逆 形 TRC -1E HC -RT サーマルリレー 電磁開閉器 製品の表示形式:電磁接触器とサーマルリレー、もしくは電磁接触器2個などの組合わせ(可逆形など)の場合、電磁接触器および サーマルリレーの本体にそれぞれの形式を表示しております。 13
Page16

5-3 定格と仕様 〈電磁接触器〉 〈電磁開閉器〉 非可逆形 ・・・ (1)標準機種の定格と仕様 HC HC -T 可 逆 形 ・・・ HC -R HC -RT フレーム 経済形 標準形 項  目 50 65C 80C 100C 125C 150C 200C 250C 300C 400C 600C 800C 8 10 8 10 20 35 55 非 可 逆 形 HC8M HC10M HC8 HC10 HC20 HC35 HC55 HS50 H65C H80C H100C H125C H150C H200C H250C H300C H400C H600C H800C 電 磁 接 触 器 形 可 逆 形 ー HC10M-R ー HC10-R HC20-R HC35-R HC55-R HS50-R H65C-R H80C-R H100C-R H125C-R H150C-R H200C-R H250C-R H300C-R H400C-R H600C-R H800C-R     非 可 逆 形 HC8M-T HC10M-T HC8-T HC10-T HC20-T HC35-T HC55-T HS50-T H65C-T H80C-T H100C-T H125C-T H150C-T H200C-T H250C-T H300C-T H400C-T H600C-T —   式 1Eサーマルリレー付 可 逆 形 ー HC10M-RT ー HC10-RT HC20-RT HC35-RT HC55-RT HS50-RT H65C-RT H80C-RT H100C-RT H125C-RT H150C-RT H200C-RT H250C-RT H300C-RT H400C-RT H600C-RT — 電 磁 開 閉 器 付属サーマルリレー TRC12M-1E TRC12-1E TRC32-1E TRC63-1E TR50B-1E TR80B-1E TR150B-1E TR250B-1E* TR400B-1E* TR600B-1E* — 定 格 絶 縁 電 圧 (Ui) 690V 1,000V(電磁開閉器は690V) 690V 660V 200~ 220 V 9A 12A 11A 13A 22A 32A(※1) 55A 50A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 800A( AC-2) 定 格 使 用 電 流 380~ 440 V 9A 12A 9A 12A 22A 32A 50A 47A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 800A( AC-2) (AC-3) 500~ 550 V 6A 7A 7A 12A 20A 28A 43A 37A 52A 72A 72A 72A 80A 145A 145A 250A 350A 500A — 単 相 モ ー タ 容 量 100~ 110 V 0.2kW 0.4kW 0.4kW 0.5kW 0.9kW 1.7kW — — — — — — — — — — — — — モ (AC-3) 200~ 220 V 0.75kW 1kW 0.8kW 1.0kW — — — — — — — — — — — — — — —   ー 200~ 220 V 1.5kW 2.2kW 2.2kW 2.7kW 4.5kW 7.5kW 11kW 11kW 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW —   三 相 カ ゴ 形 モ ー タ 容 量 タ 380~ 440 V 4kW 5.5kW 4kW 5.5kW 10kW 15kW 22kW 22kW 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW —   (AC-3) 定 500~ 550 V 2.7kW 3.7kW 3.7kW 7.5kW 11kW 15kW 22kW 22kW 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW —   格 200~ 220 V — — — — — — — — 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW 200kW 三 相 巻 線 形 モ ー タ 容 量 380~ 440 V — — — — — — — — 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW 400kW (AC-2) 500~ 550 V — — — — — — — — 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW — イ ン チ ン グ 容 量 200~ 220 V 0.75kW 0.75kW 1.5kW 2.2kW 3.7kW 4kW 7.5kW 7.5kW 9kW 13kW 13kW 13kW 22kW 30kW 37kW 45kW 45kW 55kW — (インチング率50%、寿命10万回()AC-4) 380~ 440 V 2.7kW 2.7kW 2.2kW 4kW 5.5kW 7.5kW 15kW 11kW 15kW 19kW 19kW 19kW 30kW 37kW 45kW 55kW 55kW 75kW — 抵 抗 負 荷 容 量 200~ 220 V 20A 20A 25A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A( 10万回) (寿命50万回)(AC-1) 380~ 440 V 20A 20A 25A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A( 10万回) 開 放 熱 電 流 (Ith) 20A 20A 25A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A コ イ ル 容 量 (参考) 動 作 前 32VA 70VA 90VA 140VA 135/125VA 220/190VA 490/420VA 400/400VA 480/480VA 1600/1600VA 1800/1800VA 操 50/60Hz 動 作 後 6VA 9VA 9VA 13VA 15/14VA 18/14VA 50/40VA 8/8VA 9/9VA 10/10VA 14/14VA 作 コ イ ル 損 失 (平均) 2W 2.3W 2.7W 2.8W 4.3W 6W 9.5W 7W 8W 8W 13W コ イ 動 作 電 圧 (平均)(動作電圧/定格電圧) 70% 67% 70% 75% 75% 70% 70% 70% 70% ル 特 開 放 電 圧 (平均)(開放電圧/定格電圧) 40% 50% 60% 58% 58% 45% 45% 35% 35% 性 動 作 時 間 動 作 時 10~ 20ms 10~ 30ms 10~20ms 10~20ms 10~25ms 30~50ms 30~50ms 35~60ms 40~70ms (200V 50Hz 参考) 開 放 時 4~ 19ms 4~ 19ms 10~35ms 10~30ms 10~30ms 20~40ms 20~45ms 20~45ms 20~50ms 接 点 の 種 類 シングル接点 シングル接点 ツイン接点 ツイン接点 ツイン接点 標 準 1aまたは1b 1aまたは1b 1a1b 2a2b( 可逆形は1a1b) 2a2b 2a2b 3a3b 4a4b 補 助 接 点 構 成 最 大 6a2b, 接 (補助接点ユニット取付時) 5a,4a1b,3a2b,2a3b 4a3bまたは3a4b 4a4b 4a4b 5a3b, 4a4b(可逆形の場合 最大3a3b) 4a4b (※2) 4a4b 点 補 助 接 点 定 格(※3) A C 2 2 0 V 3A 3A 3A 2A (AC-15) A C 4 4 0 V 1.5A 1.5A 1.5A 1A 端 子 カ バ ー 標準装備 FPC-18 FPC-22 FPC-40 標準装備 CVS-50,TCS-50(T) CV-65 CV-80,CV-80T CV-150,CV-150T CV-200,CV-200T CV-300,CV-300T CV-600,CV-600T 構 造 機械的インターロックユニット(可逆形は標準装備) AR-12M UR-02 RI-50 RI-65 —( 可逆形は工場組立のみ。ユニット単品販売非対応) IEC35mm幅 レ ー ル 取 付 機 構 標準装備 — 機 械 的 1,200万回 1,500万回 1,200万回 800万回 500万回 100万回 耐 久 性 電 気 的 200万回 100万回 250万回 200万回 100万回 100万回 50万回 10万回 操 作 コ イ ル の 製 作 可 能 電 圧 範 囲 24~550V 24~550V 100~440V 外 形 寸 法 ・ 接 点 配 置 掲 載 ペ ー ジ 34~ 35ページ 36~37ページ (ご注意) 1.( ※ 1)電気的耐久性を100万回とすることで、最大35Aまで使用可能です。(定格表示は32Aとなります) 2.( ※ 2)非可逆形の最大取付数を示します。適用可能な補助接点ユニットの組み合わせについては、P.100をご参照ください。 3.( ※ 3)補助接点定格の詳細はP.24をご参照ください。 4. 可逆形電磁接触器・開閉器のAC-3およびAC-2はモータが一旦停止してから逆転に入る正規の運転時の場合に限ります。モータが完全に停止しないうちに逆転に入る場合の適用は AC-4適用となります。尚、可逆運転を行う場合、必ずお互いの補助b接点を使用して電気的インターロックを取ってください。また、正転側と逆転側が同時励磁とならないよう各々 の制御スイッチでも、電気的インターロックを取ってください。 5. 動作時間はコイル電圧、周波数、位相などにより変化しますので、タイミング用には使用しないでください。 6. 付属サーマルリレーの*印の形式(TR250B-1E~TR600B-1E)はCTとTR20B-1Eを組合わせたセット品を表わす形式です。 (1)工場で電磁開閉器に組込んで出荷するものは*印の形式表示をしません。 (2)CTとTR20B-1Eのセット品のみで出荷するものは*印の形式表示をします。 (3)上記において、異なるRC値に変更される場合、TR20B-1Eのみ交換されても結構です。 7. 65Cフレーム以上で補助接点3a3bご指定の場合、標準取付位置は、右側面です。左側でご使用の場合は「補助接点左側取付」とご指定ください。 8. 単相モータで可逆形電磁開閉器をご使用される場合は、配線を変更してご使用ください。 14
Page17

〈電磁接触器〉 〈電磁開閉器〉 非可逆形 ・・・ H H -T 可 逆 形 ・・・ H -R H -RT フレーム 経済形 標準形 項  目 50 65C 80C 100C 125C 150C 200C 250C 300C 400C 600C 800C 8 10 8 10 20 35 55 非 可 逆 形 HC8M HC10M HC8 HC10 HC20 HC35 HC55 HS50 H65C H80C H100C H125C H150C H200C H250C H300C H400C H600C H800C 電 磁 接 触 器 形 可 逆 形 ー HC10M-R ー HC10-R HC20-R HC35-R HC55-R HS50-R H65C-R H80C-R H100C-R H125C-R H150C-R H200C-R H250C-R H300C-R H400C-R H600C-R H800C-R     非 可 逆 形 HC8M-T HC10M-T HC8-T HC10-T HC20-T HC35-T HC55-T HS50-T H65C-T H80C-T H100C-T H125C-T H150C-T H200C-T H250C-T H300C-T H400C-T H600C-T —   式 1Eサーマルリレー付 可 逆 形 ー HC10M-RT ー HC10-RT HC20-RT HC35-RT HC55-RT HS50-RT H65C-RT H80C-RT H100C-RT H125C-RT H150C-RT H200C-RT H250C-RT H300C-RT H400C-RT H600C-RT — 電 磁 開 閉 器 付属サーマルリレー TRC12M-1E TRC12-1E TRC32-1E TRC63-1E TR50B-1E TR80B-1E TR150B-1E TR250B-1E* TR400B-1E* TR600B-1E* — 定 格 絶 縁 電 圧 (Ui) 690V 1,000V(電磁開閉器は690V) 690V 660V 200~ 220 V 9A 12A 11A 13A 22A 32A(※1) 55A 50A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 800A( AC-2) 定 格 使 用 電 流 380~ 440 V 9A 12A 9A 12A 22A 32A 50A 47A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 800A( AC-2) (AC-3) 500~ 550 V 6A 7A 7A 12A 20A 28A 43A 37A 52A 72A 72A 72A 80A 145A 145A 250A 350A 500A — 単 相 モ ー タ 容 量 100~ 110 V 0.2kW 0.4kW 0.4kW 0.5kW 0.9kW 1.7kW — — — — — — — — — — — — — モ (AC-3) 200~ 220 V 0.75kW 1kW 0.8kW 1.0kW — — — — — — — — — — — — — — —   ー 200~ 220 V 1.5kW 2.2kW 2.2kW 2.7kW 4.5kW 7.5kW 11kW 11kW 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW —   三 相 カ ゴ 形 モ ー タ 容 量 タ 380~ 440 V 4kW 5.5kW 4kW 5.5kW 10kW 15kW 22kW 22kW 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW —   (AC-3) 定 500~ 550 V 2.7kW 3.7kW 3.7kW 7.5kW 11kW 15kW 22kW 22kW 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW —   格 200~ 220 V — — — — — — — — 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW 200kW 三 相 巻 線 形 モ ー タ 容 量 380~ 440 V — — — — — — — — 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW 400kW (AC-2) 500~ 550 V — — — — — — — — 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW — イ ン チ ン グ 容 量 200~ 220 V 0.75kW 0.75kW 1.5kW 2.2kW 3.7kW 4kW 7.5kW 7.5kW 9kW 13kW 13kW 13kW 22kW 30kW 37kW 45kW 45kW 55kW — (インチング率50%、寿命10万回()AC-4) 380~ 440 V 2.7kW 2.7kW 2.2kW 4kW 5.5kW 7.5kW 15kW 11kW 15kW 19kW 19kW 19kW 30kW 37kW 45kW 55kW 55kW 75kW — 抵 抗 負 荷 容 量 200~ 220 V 20A 20A 25A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A( 10万回) (寿命50万回)(AC-1) 380~ 440 V 20A 20A 25A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A( 10万回) 開 放 熱 電 流 (Ith) 20A 20A 25A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A コ イ ル 容 量 (参考) 動 作 前 32VA 70VA 90VA 140VA 135/125VA 220/190VA 490/420VA 400/400VA 480/480VA 1600/1600VA 1800/1800VA 操 50/60Hz 動 作 後 6VA 9VA 9VA 13VA 15/14VA 18/14VA 50/40VA 8/8VA 9/9VA 10/10VA 14/14VA 作 コ イ ル 損 失 (平均) 2W 2.3W 2.7W 2.8W 4.3W 6W 9.5W 7W 8W 8W 13W コ イ 動 作 電 圧 (平均)(動作電圧/定格電圧) 70% 67% 70% 75% 75% 70% 70% 70% 70% ル 特 開 放 電 圧 (平均)(開放電圧/定格電圧) 40% 50% 60% 58% 58% 45% 45% 35% 35% 性 動 作 時 間 動 作 時 10~ 20ms 10~ 30ms 10~20ms 10~20ms 10~25ms 30~50ms 30~50ms 35~60ms 40~70ms (200V 50Hz 参考) 開 放 時 4~ 19ms 4~ 19ms 10~35ms 10~30ms 10~30ms 20~40ms 20~45ms 20~45ms 20~50ms 接 点 の 種 類 シングル接点 シングル接点 ツイン接点 ツイン接点 ツイン接点 標 準 1aまたは1b 1aまたは1b 1a1b 2a2b( 可逆形は1a1b) 2a2b 2a2b 3a3b 4a4b 補 助 接 点 構 成 最 大 6a2b, 接 (補助接点ユニット取付時) 5a,4a1b,3a2b,2a3b 4a3bまたは3a4b 4a4b 4a4b 5a3b, 4a4b(可逆形の場合 最大3a3b) 4a4b (※2) 4a4b 点 補 助 接 点 定 格(※3) A C 2 2 0 V 3A 3A 3A 2A (AC-15) A C 4 4 0 V 1.5A 1.5A 1.5A 1A 端 子 カ バ ー 標準装備 FPC-18 FPC-22 FPC-40 標準装備 CVS-50,TCS-50(T) CV-65 CV-80,CV-80T CV-150,CV-150T CV-200,CV-200T CV-300,CV-300T CV-600,CV-600T 構 造 機械的インターロックユニット(可逆形は標準装備) AR-12M UR-02 RI-50 RI-65 —( 可逆形は工場組立のみ。ユニット単品販売非対応) IEC35mm幅 レ ー ル 取 付 機 構 標準装備 — 機 械 的 1,200万回 1,500万回 1,200万回 800万回 500万回 100万回 耐 久 性 電 気 的 200万回 100万回 250万回 200万回 100万回 100万回 50万回 10万回 操 作 コ イ ル の 製 作 可 能 電 圧 範 囲 24~550V 24~550V 100~440V 外 形 寸 法 ・ 接 点 配 置 掲 載 ペ ー ジ 34~ 35ページ 36~37ページ 15
Page18

〈2Eサーマルリレー付電磁開閉器〉 非可逆形 ・・・ HC -TK (2)2E(過負荷、欠相保護)サーマルリレー付電磁開閉器の定格と仕様 可 逆 形 ・・・ HC -RTK フレーム 経済形 標準形 50 65C 80C 100C 125C 150C 200C 250C 300C 400C 600C 項  目 10 10 20 35 55 非 可 逆 形 HC10M-TK HC10-TK HC20-TK HC35-TK HC55-TK HS50-TK H65C-TK H80C-TK H100C-TK H125C-TK H150C-TK H200C-TK H250C-TK H300C-TK H400C-TK H600C-TK 2Eサーマルリレー付 可 逆 形 HC10M-RTK HC10-RTK HC20-RTK HC35-RTK HC55-RTK HS50-RTK H65C-RTK H80C-RTK H100C-RTK H125C-RTK H150C-RTK H200C-RTK H250C-RTK H300C-RTK H400C-RTK H600C-RTK 電 磁 開 閉 器 形   付属サーマルリレー TRC12M-2E TRC12-2E TRC32-2E TRC63-2E TR50B-2E TR80B-2E TR150B-2E TR250B-2E* TR400B-2E* TR600B-2E*   式 非 可 逆 形 — HC10-TKS HC20-TKS HC35-TKS HC55-TKS — — — — — — — — — — — 2ESサーマルリレー付 可 逆 形 — HC10-RTKS HC20-RTKS HC35-RTKS HC55-RTKS — — — — — — — — — — — (遅動形)電磁開閉器 付属サーマルリレー — TRC12-2ES TRC32-2ES TRC63-2ES — — — — — — — — — — — 定 格 絶 縁 電 圧 (Ui) 690V 660V 200 ~ 220 V 12A 13A 22A 32A(※1) 55A 50A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 定 格 使 用 電 流 380 ~ 440 V 12A 12A 22A 32A 50A 47A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A (AC-3) 500 ~ 550 V 7A 12A 20A 28A 43A 37A 52A 72A 72A 72A 80A 145A 145A 250A 350A 500A モ 200 ~ 220 V 2.2kW 2.7kW 4.5kW 7.5kW 11kW 11kW 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW   三 相 カ ゴ 形 モ ー タ 容 量 ー 380 ~ 440 V 5.5kW 5.5kW 10kW 15kW 22kW 22kW 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW   (AC-3) タ 500 ~ 550 V 3.7kW 7.5kW 11kW 15kW 22kW 22kW 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW   定 200 ~ 220 V — — — — — — 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW   格 三 相 巻 線 形 モ ー タ 容 量 380 ~ 440 V — — — — — — 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW (AC-2) 500 ~ 550 V — — — — — — 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW イ ン チ ン グ 容 量 200 ~ 220 V 0.75kW 2.2kW 3.7kW 4kW 7.5kW 7.5kW 9kW 13kW 13kW 15kW 22kW 30kW 37kW 45kW 45kW 55kW (インチング率50%、寿命10万回)(AC-4) 380 ~ 440 V 2.7kW 4kW 5.5kW 7.5kW 15kW 11kW 15kW 19kW 19kW 19kW 30kW 37kW 45kW 55kW 55kW 75kW コ イ ル 容 量 (参考) 動 作 前 32VA 70VA 90VA 140VA 135/125VA 220/190VA 490/420VA 400/400VA 480/480VA 1600/1600VA 1800/1800VA 操 200V 50/60Hz 動 作 後 6VA 9VA 9VA 13VA 15/14VA 18/14VA 50/40VA 8/8VA 9/9VA 10/10VA 14/14VA 作 コ イ ル 損 失 (平均) 2W 2.3W 2.7W 2.8W 4.3W 6W 9.5W 7W 8W 8W 13W コ イ 動 作 電 圧 (平均)(動作電圧/定格電圧) 70% 67% 70% 75% 75% 70% 70% 70% 70% ル 特 開 放 電 圧 (平均)(開放電圧/定格電圧) 40% 50% 60% 58% 58% 45% 45% 35% 35% 性 動 作 時 間 動 作 時 10~ 20ms 10~ 30ms 10~20ms 10~20ms 10~25ms 30~50ms 30~50ms 35~60ms 40~70ms (200V 50Hz 参考) 開 放 時 4~ 19ms 4~ 19ms 10~35ms 10~30ms 10~30ms 20~40ms 20~45ms 20~45ms 20~50ms 接 点 の 種 類 シングル接点 シングル接点 ツイン接点 ツイン接点 ツイン接点 標 準 1aまたは1b 1aまたは1b 1a1b 2a2b(可逆形は1a1b) 2a2b 2a2b 3a3b 4a4b 補 助 接 点 構 成 最 大 接 (補助接点ユニット 5a,4a1b,3a2b,2a3b 4a3bまたは3a4b 4a4b 4a4b 6a2b,5a3b,4a4b 4a4b(可逆形の場合 最大3a3b) 4a4b 点 取付時()※2) 補 助 接 点 定 格(※3) A C 2 2 0 V 3A 3A 3A 2A (AC-15) A C 4 4 0 V 1.5A 1.5A 1.5A 1A 端 子 カ バ ー 標準装備 FPC-18 FPC-22 FPC-40 標準装備 CVS-50,TCS-50T CV-65 CV-80T CV-150T CV-200T CV-300T CV-600T 構 造 機械的インターロックユニット(可逆形は標準装備) AR-12M UR-02 RI-50 RI-65 —( 可逆形は工場組立のみ。ユニット単品販売非対応) I E C 3 5 m m 幅 レ ー ル 取 付 機 構 標準装備 — 機 械 的 1,200万回 1,500万回 1,200万回 800万回 500万回 耐 久 性 電 気 的 100万回 250万回 200万回 100万回 100万回 50万回 操 作 コ イ ル の 製 作 可 能 電 圧 範 囲 24~550V 24~550V 100~440V 外 形 寸 法 ・ 接 点 配 置 掲 載 ペ ー ジ 38~39ページ 40~41ページ (ご注意) 1.( ※ 1)電気的耐久性を100万回とすることで、最大35Aまで使用可能です。(定格表示は32Aとなります) 2.( ※ 2)非可逆形の最大取付数を示します。適用可能な補助接点ユニットの組み合わせについては、P.100をご参照ください。 3.( ※ 3)補助接点定格の詳細はP.24をご参照ください。 4. 可逆形電磁接触器・開閉器のAC-3およびAC-2はモータが一旦停止してから逆転に入る正規の運転時の場合に限ります。モータが完全に停止しないうちに逆転に入る場合の適用は AC-4適用となります。尚、可逆運転を行う場合、必ずお互いの補助b接点を使用して電気的インターロックを取ってください。また、正転側と逆転側が同時励磁とならないよう各々の 制御スイッチでも、電気的インターロックを取ってください。 5. 動作時間はコイル電圧、周波数、位相などにより変化しますので、タイミング用には使用しないでください。 6. 付属サーマルリレーの*印の形式(TR250B-2E~TR600B-2E)はCTとTR20B-2Eを組合わせたセット品を表わす形式です。 (1)工場で電磁開閉器に組込んで出荷するものは*印の形式表示をしません。 (2)CTとTR20B-2Eのセット品のみで出荷するものは*印の形式表示をします。 (3)上記において、異なるRC値に変更される場合、TR20B-2Eのみ交換されても結構です。 7. 65Cフレーム以上で補助接点3a3bご指定の場合、標準取付位置は、右側面です。左側でご使用の場合は「補助接点左側取付」とご指定ください。 8. 単相モータで可逆形電磁開閉器をご使用される場合は、配線を変更してご使用ください。 16
Page19

〈2Eサーマルリレー付電磁開閉器〉 非可逆形 ・・・ H -TK 可 逆 形 ・・・ H -RTK フレーム 経済形 標準形 50 65C 80C 100C 125C 150C 200C 250C 300C 400C 600C 項  目 10 10 20 35 55 非 可 逆 形 HC10M-TK HC10-TK HC20-TK HC35-TK HC55-TK HS50-TK H65C-TK H80C-TK H100C-TK H125C-TK H150C-TK H200C-TK H250C-TK H300C-TK H400C-TK H600C-TK 2Eサーマルリレー付 可 逆 形 HC10M-RTK HC10-RTK HC20-RTK HC35-RTK HC55-RTK HS50-RTK H65C-RTK H80C-RTK H100C-RTK H125C-RTK H150C-RTK H200C-RTK H250C-RTK H300C-RTK H400C-RTK H600C-RTK 電 磁 開 閉 器 形   付属サーマルリレー TRC12M-2E TRC12-2E TRC32-2E TRC63-2E TR50B-2E TR80B-2E TR150B-2E TR250B-2E* TR400B-2E* TR600B-2E*   式 非 可 逆 形 — HC10-TKS HC20-TKS HC35-TKS HC55-TKS — — — — — — — — — — — 2ESサーマルリレー付 可 逆 形 — HC10-RTKS HC20-RTKS HC35-RTKS HC55-RTKS — — — — — — — — — — — (遅動形)電磁開閉器 付属サーマルリレー — TRC12-2ES TRC32-2ES TRC63-2ES — — — — — — — — — — — 定 格 絶 縁 電 圧 (Ui) 690V 660V 200 ~ 220 V 12A 13A 22A 32A(※1) 55A 50A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 定 格 使 用 電 流 380 ~ 440 V 12A 12A 22A 32A 50A 47A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A (AC-3) 500 ~ 550 V 7A 12A 20A 28A 43A 37A 52A 72A 72A 72A 80A 145A 145A 250A 350A 500A モ 200 ~ 220 V 2.2kW 2.7kW 4.5kW 7.5kW 11kW 11kW 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW   三 相 カ ゴ 形 モ ー タ 容 量 ー 380 ~ 440 V 5.5kW 5.5kW 10kW 15kW 22kW 22kW 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW   (AC-3) タ 500 ~ 550 V 3.7kW 7.5kW 11kW 15kW 22kW 22kW 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW   定 200 ~ 220 V — — — — — — 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW   格 三 相 巻 線 形 モ ー タ 容 量 380 ~ 440 V — — — — — — 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW (AC-2) 500 ~ 550 V — — — — — — 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW イ ン チ ン グ 容 量 200 ~ 220 V 0.75kW 2.2kW 3.7kW 4kW 7.5kW 7.5kW 9kW 13kW 13kW 15kW 22kW 30kW 37kW 45kW 45kW 55kW (インチング率50%、寿命10万回)(AC-4) 380 ~ 440 V 2.7kW 4kW 5.5kW 7.5kW 15kW 11kW 15kW 19kW 19kW 19kW 30kW 37kW 45kW 55kW 55kW 75kW コ イ ル 容 量 (参考) 動 作 前 32VA 70VA 90VA 140VA 135/125VA 220/190VA 490/420VA 400/400VA 480/480VA 1600/1600VA 1800/1800VA 操 200V 50/60Hz 動 作 後 6VA 9VA 9VA 13VA 15/14VA 18/14VA 50/40VA 8/8VA 9/9VA 10/10VA 14/14VA 作 コ イ ル 損 失 (平均) 2W 2.3W 2.7W 2.8W 4.3W 6W 9.5W 7W 8W 8W 13W コ イ 動 作 電 圧 (平均)(動作電圧/定格電圧) 70% 67% 70% 75% 75% 70% 70% 70% 70% ル 特 開 放 電 圧 (平均)(開放電圧/定格電圧) 40% 50% 60% 58% 58% 45% 45% 35% 35% 性 動 作 時 間 動 作 時 10~ 20ms 10~ 30ms 10~20ms 10~20ms 10~25ms 30~50ms 30~50ms 35~60ms 40~70ms (200V 50Hz 参考) 開 放 時 4~ 19ms 4~ 19ms 10~35ms 10~30ms 10~30ms 20~40ms 20~45ms 20~45ms 20~50ms 接 点 の 種 類 シングル接点 シングル接点 ツイン接点 ツイン接点 ツイン接点 標 準 1aまたは1b 1aまたは1b 1a1b 2a2b(可逆形は1a1b) 2a2b 2a2b 3a3b 4a4b 補 助 接 点 構 成 最 大 接 (補助接点ユニット 5a,4a1b,3a2b,2a3b 4a3bまたは3a4b 4a4b 4a4b 6a2b,5a3b,4a4b 4a4b(可逆形の場合 最大3a3b) 4a4b 点 取付時()※2) 補 助 接 点 定 格(※3) A C 2 2 0 V 3A 3A 3A 2A (AC-15) A C 4 4 0 V 1.5A 1.5A 1.5A 1A 端 子 カ バ ー 標準装備 FPC-18 FPC-22 FPC-40 標準装備 CVS-50,TCS-50T CV-65 CV-80T CV-150T CV-200T CV-300T CV-600T 構 造 機械的インターロックユニット(可逆形は標準装備) AR-12M UR-02 RI-50 RI-65 —( 可逆形は工場組立のみ。ユニット単品販売非対応) I E C 3 5 m m 幅 レ ー ル 取 付 機 構 標準装備 — 機 械 的 1,200万回 1,500万回 1,200万回 800万回 500万回 耐 久 性 電 気 的 100万回 250万回 200万回 100万回 100万回 50万回 操 作 コ イ ル の 製 作 可 能 電 圧 範 囲 24~550V 24~550V 100~440V 外 形 寸 法 ・ 接 点 配 置 掲 載 ペ ー ジ 38~39ページ 40~41ページ 17
Page20

〈電磁接触器〉 非可逆形 ・・・ HC -G (3)直流操作電磁接触器の定格と仕様 可 逆 形 ・・・ HC -RG フレーム 経済形 標準形 50 65C 80C 100C 125C 150C 200C 250C 300C 400C 600C 800C 項  目 10 10 10 20 35 55 非 可 逆 形 HC10M-G HC10M-GP HC10-G HC20-G HC35-G HC55-G HS50-G H65C-G H80C-G H100C-G H125C-G H150C-G H200C-G H250C-G H300C-G H400C-G H600C-G H800C-G 形 式 可 逆 形 HC10M-RG HC10M-RGP HC10-RG HC20-RG HC35-RG HC55-RG HS50-RG H65C-RG H80C-RG H100C-RG H125C-RG H150C-RG H200C-RG H250C-RG H300C-RG H400C-RG H600C-RG H800C-RG 定 格 絶 縁 電 圧 690V 1,000V 690V 660V 200 ~ 220 V 12A 13A 22A 32A(※1) 55A 50A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 800A( AC2) 定 格 使 用 電 流 380 ~ 440 V 12A 12A 22A 32A 50A 47A 65A 80A 100A 125A 150A 180A 240A 300A 400A 600A 800A( AC2) (AC-3) 500 ~ 550 V 7A 12A 20A 28A 43A 37A 52A 72A 72A 72A 80A 145A 145A 250A 350A 500A — 単 相 モ ー タ 容 量 100 ~ 110 V 0.4kW 0.5kW 0.9kW 1.7kW — — — — — — — — — — — — — (AC-3) 200 ~ 220 V 1kW 1.0kW — — — — — — — — — — — — — — — モ   ー 200 ~ 220 V 2.2kW 2.7kW 4.5kW 7.5kW 11kW 11kW 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW —   三 相 カ ゴ 形 モ ー タ 容 量 タ 380 ~ 440 V 5.5kW 5.5kW 10kW 15kW 22kW 22kW 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW —   (AC-3) 定   500 ~ 550 V 3.7kW 7.5kW 11kW 15kW 22kW 22kW 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW — 格 200 ~ 220 V — — — — — — 15kW 19kW 25kW 30kW 37kW 45kW 60kW 75kW 110kW 150kW 200kW 三 相 巻 線 形 モ ー タ 容 量 380 ~ 440 V — — — — — — 30kW 37kW 50kW 60kW 75kW 90kW 120kW 150kW 200kW 300kW 400kW (AC-2) 500 ~ 550 V — — — — — — 30kW 45kW 45kW 45kW 55kW 90kW 90kW 160kW 200kW 300kW — イ ン チ ン グ 容 量 200 ~ 220 V 0.75kW 2.2kW 3.7kW 4kW 7.5kW 7.5kW 9kW 13kW 13kW 13kW 22kW 30kW 37kW 45kW 45kW 55kW — (インチング率50%、寿命10万回)(AC-4) 380 ~ 440 V 2.7kW 4kW 5.5kW 7.5kW 15kW 11kW 15kW 19kW 19kW 19kW 30kW 37kW 45kW 55kW 55kW 75kW — 抵 抗 負 荷 容 量 200 ~ 220 V 20A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A( 10万回) (寿命50万回)(AC-1) 380 ~ 440 V 20A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A( 10万回) 開 放 熱 電 流 (Ith) 20A 25A 45A 55A 100A 70A 80A 120A 135A 150A 200A 260A 300A 350A 420A 600A 800A 操 作 コ イ ル の 種 類 直入コイル 直入コイル ダブルコイル コ イ ル 端 子 極 性 無し 有り(※4) 無し 無し 操 作 動 作 前 3W 2W 6W 9W 9W 10W 22W 300W 340W 380W 1400W 1400W コ コ イ ル 容 量(最大) イ ル 動 作 後 3W 2W 6W 9W 9W 10W 22W 4W 6W 7W 9W 12W 特 性 投 入 時 50ms 50ms 30ms 30ms 70ms 80ms 80ms 60ms 16ms 20ms 30ms 45ms 55ms ( 時 定 数  コ  ー 投 入 後 50ms 50ms 30ms 30ms 70ms 80ms 80ms 60ms 40ms 65ms 85ms 90ms 105ms  ル  ド 動 作 電 圧 (平均)(動作電圧/定格電圧) 53% 60% 63% 63% 63% 63% 55% 55% 68% 70% 70% 70% 70%  スタ  ー 開 放 電 圧 (平均)(開放電圧/定格電圧) 18% 25% 18% 25% 25% 25% 28% 20% 20% 45% 45% 35% 35%  ト  20  Cº 動 作 時 間 投 入 25~ 45ms 40~ 60ms 50~ 65ms 35~ 45ms 50~ 55ms 25~ 40ms 30~ 50ms 30~ 50ms 35~ 60ms 35~ 60ms ) (DC 100V 参考) 引 外 し 4~ 19ms 4~ 19ms 4~ 19ms 10~ 20ms 20~ 25ms 40~ 50ms 20~ 40ms 20~ 45ms 20~ 45ms 25~ 50ms 接 点 の 種 類 シングル接点 シングル接点 ツイン接点 ツイン接点 標 準 1aまたは1b 1aまたは1b 1a1b 2a2b( 可逆形は1a1b) 2a2b 2a2b 2a1b☆ 2a2b 3a3b 4a4b 補 5a, 3a, 接 点 構 成 最 大 助 (補助接点ユニット 4a1b, 2a1b, 4a3b 6a2b, 2a2b 4a4b 4a4b 5a3b, 4a3b☆(可逆形の場合 3a2b) 4a4b(可逆形の場合 3a3b) 4a4b 接 取付時()※2) 3a2b, 1a2b, または3a4b 4a4b (AX-20使用不可) 点 2a3b 3b 補 助 接 点 定 格(※3) A C 2 2 0 V 3A 3A 3A 2A (AC-15) A C 4 4 0 V 1.5A 1.5A 1.5A 1A 端 子 カ バ ー 標準装備 FPC-18 FPC-22 FPC-40 標準装備 CVS-50,TCS-50 CV-65 CV-80 CV-150 CV-200 CV-300 CV-600 構 造 機械的インターロックユニット(可逆形は標準装備) AR-12M UR-02 RI-50 RI-65 —( 可逆形は工場組立のみ。ユニット単品販売非対応) I E C 3 5 m m 幅 レ ー ル 取 付 機 構 標準装備 — 機 械 的 1,200万回 1,500万回 1,200万回 800万回 1000万回 500万回 500万回 100万回 100万回 耐 久 性 電 気 的 100万回 250万回 200万回 100万回 100万回 50万回 50万回 10万回 操 作 コ イ ル の 製 作 可 能 電 圧 範 囲 DC12~ 220V DC24~ 220V 24~ 220V 100~ 220V 詳 細 掲 載 ペ ー ジ 68~ 71ページ 68~ 71ページ (ご注意) 1.( ※ 1)電気的耐久性を100万回とすることで、最大35Aまで使用可能です。(定格表示は32Aとなります) 2.( ※ 2)非可逆形の最大取付数を示します。適用可能な補助接点ユニットの組み合わせについては、P.100をご参照ください。 3.( ※ 3)補助接点定格の詳細はP.24をご参照ください。 4.( ※ 4)HC10-G、HC20-Gのコイルには極性があります。A1端子に+、A2端子に-を接続してご使用ください。 5. 動作時間はコイル電圧、周波数、位相などによって変化しますのでタイミング用には使用しないでください。 6. 操作電源に整流器を使用する場合は、直流側を遮断してください。 交流側で遮断すると整流器がコイル電流を流す回路を形成し、釈放時間が長くなります。 7. H80C~H125C-Gは切り替え用にb接点(ラップb接点)を使用しますので有効接点が1b分少なくなります。(上表☆印) なお、自己保持用a接点は上表の補助接点取付数に含まれます。 18
