配電盤の前面側・背面側に点検室を設けた全天候対応のスイッチギヤ
・スイッチギヤと点検室を一体構造化、電気室と同様の保全性・運用が可能
・点検室内に照明を実施。夜間や停電時でも安全な保全作業が可能
・塗装は粉体焼付塗装を採用し、環境負荷の軽減と耐候性向上を両立
◆詳細はカタログをダウンロードしてご覧下さい。
このカタログについて
| ドキュメント名 | 点検室と一体化！ 前後面点検室付スイッチギヤ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.7Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社日立産機システム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

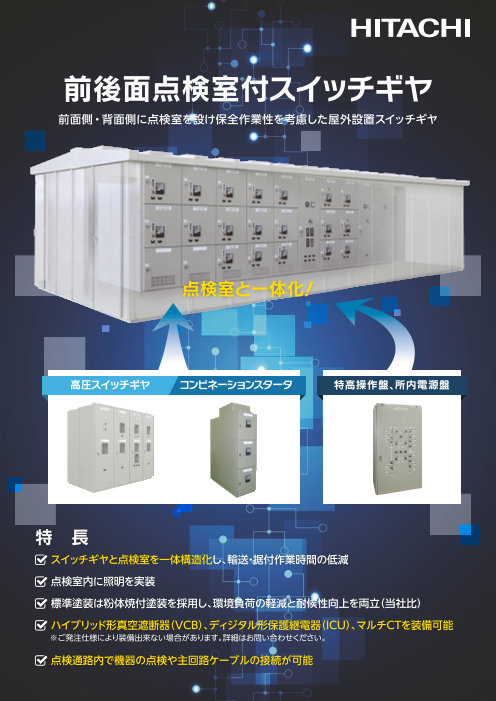

Page1
前後面点検室付スイッチギヤ
前面側・背面側に点検室を設け保全作業性を考慮した屋外設置スイッチギヤ
点検室と一体化！
高圧スイッチギヤ コンビネーションスタータ 特高操作盤、所内電源盤
特 長
スイッチギヤと点検室を一体構造化し、輸送・据付作業時間の低減
点検室内に照明を実装
標準塗装は粉体焼付塗装を採用し、環境負荷の軽減と耐候性向上を両立（当社比）
ハイブリッド形真空遮断器（VCB）、ディジタル形保護継電器（ICU）、マルチCTを装備可能
※ご発注仕様により装備出来ない場合があります。詳細はお問い合わせください。
点検通路内で機器の点検や主回路ケーブルの接続が可能
Page2
高圧スイッチギヤ コンビネーションスタータ
■ 高圧スイッチギヤ 定格仕様（JEM-1425〈2011〉） ■ コンビネーションスタータ 定格仕様（JEM-1225〈2007〉）
定格電圧（kV） 7.2 3.6 定格使用電圧（kV） 6.6 3.3
定格耐電圧（kV） 22kV（1分間） 16kV（1分間） 0kV（1分間）
雷インパルス耐電圧（60kV） 雷インパルス耐電圧（45kV） 定格耐電圧（kV） 16kV（1分間） 1
雷インパルス耐電圧（45kV） 雷インパルス耐電圧（30kV）
定格母線電流（A） 600/1200/1600 600/1200/1600 定格母線電流（A） 600/1200 600/1200
定格短時間電流（kA） 12.5/20 16/25 定格短時間電流（kA） 40（PF遮断電流） 40（PF遮断電流）
■ 標準外形図（参考寸法）
側面側通路 前面側通路 背面側通路
（単位:㎜）
1,400 ディジタル形保護継電器 ■ 単線接続図
(ICU)
高圧スイッチギヤ 特高操作盤、所内電源盤
非常灯
照明
● 天井、側板未取り付け状態
前面側通路
1,600
背面側通路
650
側面側通路
1,000（片側面）
（単位:㎜）
背面側通路 ● 天井、側板取り付け状態
650
1,
3 4
, 0
6 0
8 3
0（ ,6
外 50
形寸法）
前面側通路
1,600 （単位:㎜）
2,300
Page3
高圧スイッチギヤ コンビネーションスタータ
■ 高圧スイッチギヤ 定格仕様（JEM-1425〈2011〉） ■ コンビネーションスタータ 定格仕様（JEM-1225〈2007〉）
定格電圧（kV） 7.2 3.6 定格使用電圧（kV） 6.6 3.3
定格耐電圧（kV） 22kV（1分間） 16kV（1分間） 0kV（1分間）
雷インパルス耐電圧（60kV） 雷インパルス耐電圧（45kV） 定格耐電圧（kV） 16kV（1分間） 1
雷インパルス耐電圧（45kV） 雷インパルス耐電圧（30kV）
定格母線電流（A） 600/1200/1600 600/1200/1600 定格母線電流（A） 600/1200 600/1200
定格短時間電流（kA） 12.5/20 16/25 定格短時間電流（kA） 40（PF遮断電流） 40（PF遮断電流）
■ 標準外形図（参考寸法）
側面側通路 前面側通路 背面側通路
（単位:㎜）
1,400 ディジタル形保護継電器 ■ 単線接続図
(ICU)
高圧スイッチギヤ 特高操作盤、所内電源盤
非常灯
照明
● 天井、側板未取り付け状態
前面側通路
1,600
背面側通路
650
側面側通路
1,000（片側面）
（単位:㎜）
背面側通路 ● 天井、側板取り付け状態
650
1,
3 4
, 0
6 0
8 3
0（ ,6
外 50
形寸法）
前面側通路
1,600 （単位:㎜）
2,300
Page4
●このカタログに掲載した内容は、予告なく変更することがありますのでご了承ください。
SK-28P 2025.3
