IEEE802.3af/at/bt対応 大容量給電と接続距離の延長を実現
DEPX-G5BTは、1ポートIEEE802.3bt(PoE++)から 4 ポートIEEE802.3af/atに対応した、ギガビット産業用PoEエクステンダーです。
802.3bt(受電)と4つの802.3af/at(給電)ポートを搭載しており、外部電源が不要でPoE給電を延長可能です。
DEPX-G3BTSは、大容量のPoE対応機器に給電可能な産業用PoEエクステンダーです。
IP67の保護構造により耐候性に優れ、屋外への設置が可能です。
最大4台の延長により、500mまでの電力供給が可能です。
動作温度範囲は-40~75℃と広域であるため、過酷な産業環境下でも使用できます。
このカタログについて
ドキュメント名 | 産業用PoEエクステンダー DEPX-G5BT/DEPX-G3BTS |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 332.8Kb |
登録カテゴリ | |
取り扱い企業 | ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
![](https://static.cluez.biz/common/img/base/loading.gif)
このカタログの内容

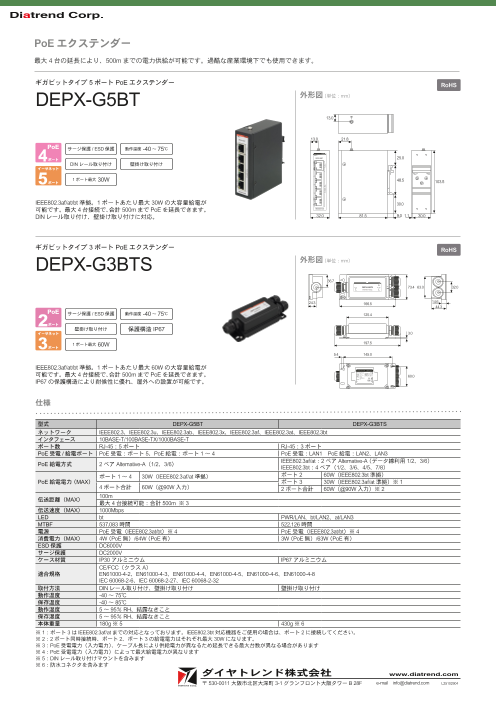

Page1
PoE エクステンダー
最大 4 台の延長により、500m までの電力供給が可能です。過酷な産業環境下でも使用できます。
ギガビットタイプ 5 ポート PoE エクステンダー RoHS
DEPX-G5BT 外形図(単位:mm)
PoE を最大 500m まで延長可能 13.0
13.0 21.8
PoE サージ保護 / ESD 保護 動作温度 -40 ~ 75℃
ポート 25.0
DIN レール取り付け 壁掛け取り付け
イーサネット
1 ポート最大 30W 48.5
ポート 103.5
IEEE802.3af/at/bt 準拠。1 ポートあたり最大 30W の大容量給電が 30.0
可能です。最大 4 台接続で、合計 500m まで PoE を延長できます。
DIN レール取り付け、壁掛け取り付けに対応。 32.0 81.5 9.0 1.1 30.0
ギガビットタイプ 3 ポート PoE エクステンダー RoHS
DEPX-G3BTS 外形図(単位:mm)
IP67 の防塵防水性能 36.7
73.4 63.0 32.0
24.3 14.6
166.5
44.3
PoE サージ保護 / ESD 保護 動作温度 -40 ~ 75℃ 125.4
ポート
壁掛け取り付け 保護構造 IP67
イーサネット 3.0
1 ポート最大 60W 197.5
ポート
5.4 145.0
IEEE802.3af/at/bt 準拠。1 ポートあたり最大 60W の大容量給電が
可能です。最大 4 台接続で、合計 500m まで PoE を延長できます。 60.0
IP67 の保護構造により耐候性に優れ、屋外への設置が可能です。
仕様
型式 DEPX-G5BT DEPX-G3BTS
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af、IEEE802.3at、IEEE802.3bt
インタフェース 10Base-T/100Base-TX/1000Base-T
ポート数 RJ-45:5 ポート RJ-45:3 ポート
PoE 受電 / 給電ポート PoE 受電:ポート 5、PoE 給電:ポート 1 ~ 4 PoE 受電:LAN1 PoE 給電:LAN2、LAN3
IEEE802.3af/at:2 ペア Alternative-A( データ線利用 1/2、3/6)
PoE 給電方式 2 ペア Alternative-A(1/2、3/6)
IEEE802.3bt:4 ペア(1/2、3/6、4/5、7/8)
ポート 1 ~ 4 30W(IEEE802.3af/at 準拠) ポート 2 60W(IEEE802.3bt 準拠)
PoE 給電電力( MAX) ポート 3 30W(IEEE802.3af/at 準拠)
4 ポート合計 60W(@90W 入力) 2 ポート合計 60W(@90W 入力)※ 1
イーサネット:100m
伝送距離(MAX)
最大 4 台接続可能:合計 500m ※ 2
伝送速度(MAX) 1000Mbps
LED bt PWR/LAN、bt/LAN2、at/LAN3
MTBF 537,083 時間 522,126 時間
電源 PoE 給電(IEEE802.3at/bt)※ 3 PoE 給電(IEEE802.3at/bt)※ 3
消費電力(MAX) 4W( PoE 無)/64W( PoE 有) 3W( PoE 無)/63W( PoE 有)
ESD 保護 DC6000V
サージ保護 DC2000V
ケース材質 IP30 アルミニウム IP67 アルミニウム
CE/FCC(クラス A)
適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 DIN レール取り付け、壁掛け取り付け 壁掛け取り付け
動作温度 -40 ~ 75℃
保存温度 -40 ~ 85℃
動作湿度 5 ~ 95% RH、結露なきこと
保存湿度 5 ~ 95% RH、結露なきこと
本体重量 180g ※ 4 430g ※ 5
※ 1:2 ポート同時接続時、ポート 2、ポート 3 の給電電力はそれぞれ最大 30W になります。
※ 2:PoE 入力電力(規格)、ケーブル長により供給電力が異なるため延長できる最大台数が異なる場合があります
※ 3:PoE 入力電力(規格)によって最大給電電力が異なります
※ 4:DIN レール取り付けマウントを含みます
※ 5:防水キャップを含みます
