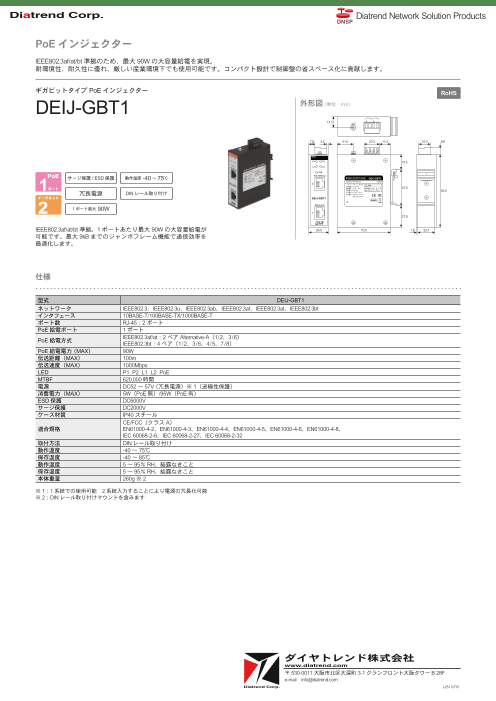

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(254Kb)

産業用ギガビットPoEインジェクター DEIJ-GBT1

製品カタログ

IEEE802.3bt(PoE++)対応機器に給電可能なインジェクター

DEIJ-GBT1は、IEEE802.3bt(PoE++)に対応した産業用PoEインジェクターです。
10Base-T/100Base-TX/1000Base-T対応のイーサネットポートが搭載されています。
IEEE802.3af/at/bt準拠のため、最大90Wの大容量給電を実現します。
電源はDC52~57Vの冗長入力となり、システムの信頼性を高めます。
IP40のスチールケースを採用しているため、優れた耐久力を持っています。
動作温度範囲は-40~75℃と広域であるため、過酷な産業環境下でも使用できます。
コンパクト設計で制御盤の省スペース化に貢献します。

このカタログについて

ドキュメント名 産業用ギガビットPoEインジェクター DEIJ-GBT1
ドキュメント種別 製品カタログ
ファイルサイズ 254Kb
登録カテゴリ
取り扱い企業 ダイヤトレンド株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
ダイヤトレンド総合カタログ2024
製品カタログ

ダイヤトレンド株式会社

この企業の関連カタログの表紙
産業用PoEエクステンダー DEPX-G5BT/DEPX-G3BTS
製品カタログ

ダイヤトレンド株式会社

この企業の関連カタログの表紙
産業用PoEスイッチングハブ ギガビットタイプ DEH-GP10C
製品カタログ

ダイヤトレンド株式会社

このカタログの内容

Page1

Diatrend Network Solution Products PoE インジェクター IEEE802.3af/at/bt 準拠のため、最大 90W の大容量給電を実現。 耐環境性、耐久性に優れ、厳しい産業環境下でも使用可能です。コンパクト設計で制御盤の省スペース化に貢献します。 ギガビットタイプ PoE インジェクター RoHS DEIJ-GBT1 外形図(単位:mm) 14.3 + - + - PoE++ 対応機器に給電可能 7.8 3.2 21.0 20.3 14.3 15.0 8.8 19.5 PoE サージ保護 / ESD 保護 動作温度 -40 ~ 75℃ ポート 47.6 95.0 DIN レール取り付け 1 ポート最大 30W イーサネット ポート 27.9 IEEE802.3af/at/bt 準拠。1 ポートあたり最大 90W の大容量給電が 26.0 70.0 1.8 22.4 可能です。最大 9kB までのジャンボフレーム機能で通信効率を 最適化します。 仕様 型式 DEIJ-GBT1 ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3af、IEEE802.3at、IEEE802.3bt インタフェース 10Base-T/100Base-TX/1000Base-T ポート数 RJ-45:2 ポート PoE 給電ポート 1 ポート IEEE802.3af/at:2 ペア Alternative-A(1/2、3/6) PoE 給電方式 IEEE802.3bt:4 ペア(1/2、3/6、4/5、7/8) PoE 給電電力( MAX) 90W 伝送距離(MAX) イーサネット:100m 伝送速度(MAX) 1000Mbps LED P1 P2 L1 L2 PoE MTBF 620,000 時間 電源 DC52 ~ 57V( 冗長電源)※ 1(逆極性保護) 消費電力(MAX) 5W(PoE 無)/95W(PoE 有) ESD 保護 DC6000V サージ保護 DC2000V ケース材質 IP40 スチール CE/FCC(クラス A) 適合規格 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 取付方法 DIN レール取り付け 動作温度 -40 ~ 75℃ 保存温度 -40 ~ 85℃ 動作湿度 5 ~ 95% RH、結露なきこと 保存湿度 5 ~ 95% RH、結露なきこと 本体重量 260g ※ 2 ※ 1:1 系統での使用可能 2 系統入力することにより電源の冗長化可能 ※ 2:DIN レール取り付けマウントを含みます ダイヤトレンド株式会社 www.diatrend.com 〒 530-0011 大阪市北区大深町 3-1 グランフロント大阪タワー B 28F e-mail info@diatrend.co.jp L24011101 P1 P2
