リレーセレクションガイド

本社 〒140-8586 東京都品川区東品川 4-12-4 品川シーサイドパークタワー URL https://www.fcl.fujitsu.com/ リレー国内営業セクション 〒140-8586 東京都品川区東品川 4-12-4 品川シーサイドパークタワー Tel: 03-3450-1657 FCL Components Relay お問い合わせ セレクションガイド https://www.fcl.fujitsu.com/contact/form/lvr/ ●本資料の記載内容は予告なしに変更することがありますので、ご用命の際は上記 営業部門にご確認ください。 ●本資料に記載された情報、図面の使用に起因する第三者の知的所有権、その他の 権利侵害については、当社はその責を負いません。 ●本資料に記載された製品が、｢外国為替および外国貿易法｣に基づく戦略物資など （または特定技術）に該当する場合には、本製品またはその一部を輸出するに際しては、 同法に基づく許可が必要とされます。 ©2023 FUJITSU COMPONENT LIMITED Printed in Japan January 2023 Marcom 本資料は、FSC® 森林認証紙、植物油インキを採用しています。 https://www.fcl-components.com/products/relays/

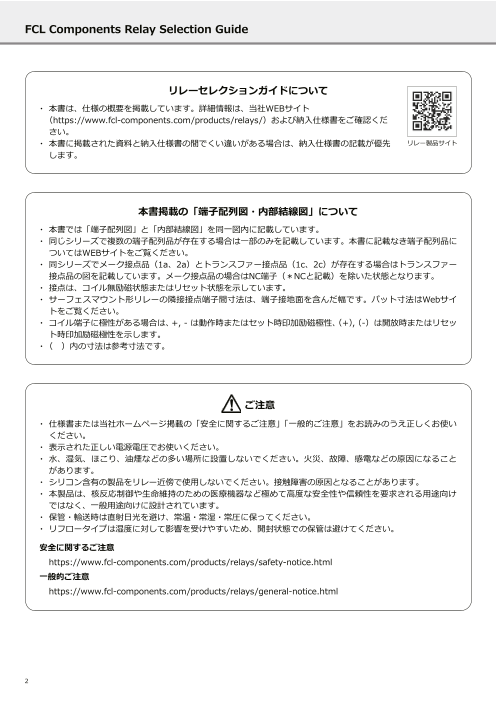

FCL Components Relay selection guide リレーセレクションガイドについて ・ 本書は、仕様の概要を掲載しています。詳細情報は、当社WEBサイト （https://www.fcl-components.com/products/relays/）および納入仕様書をご確認くだ さい。 ・ 本書に掲載された資料と納入仕様書の間でくい違いがある場合は、納入仕様書の記載が優先 リレー製品サイト します。 本書掲載の「端子配列図・内部結線図」について ・ 本書では「端子配列図」と「内部結線図」を同一図内に記載しています。 ・ 同じシリーズで複数の端子配列品が存在する場合は一部のみを記載しています。本書に記載なき端子配列品に ついてはWEBサイトをご覧ください。 ・ 同シリーズでメーク接点品（1a、2a）とトランスファー接点品（1c、2c）が存在する場合はトランスファー 接点品の図を記載しています。メーク接点品の場合はNC端子（＊NCと記載）を除いた状態となります。 ・ 接点は、コイル無励磁状態またはリセット状態を示しています。 ・ サーフェスマウント形リレーの隣接接点端子間寸法は、端子接地面を含んだ幅です。パット寸法はWebサイ トをご覧ください。 ・ コイル端子に極性がある場合は、+, - は動作時またはセット時印加励磁極性、（+）,（-）は開放時またはリセッ ト時印加励磁極性を示します。 ・ （ 　）内の寸法は参考寸法です。 ご注意 ・ ご使用の場合は、仕様書または当社ホームページ掲載の「安全に関するご注意」「一般的ご注意」をお読みの うえ正しくお使いください。 ・ 表示された正しい電源電圧でお使いください。 ・ 水、湿気、ほこり、油煙などの多い場所に設置しないでください。火災、故障、感電などの原因になること があります。 ・ シリコン含有の製品をリレー近傍で使用しないでください。接触障害の原因となることがあります。 ・ 本製品は、核反応制御や生命維持のための医療機器など極めて高度な安全性や信頼性を要求される用途向け ではなく、一般用途向けに設計されています。 ・ 保管・輸送時は直射日光を避け、常温・常湿・常圧に保ってください。 ・ リフロータイプは湿度に対して影響を受けやすいため、開封状態での保管は避けてください。 安全に関するご注意 https://www.fcl-components.com/products/relays/safety-notice.html 一般的ご注意 https://www.fcl-components.com/products/relays/general-notice.html 2

セレクションガイド ・目次 1．パワーリレー ……………………………………………………………… P. 4 ～ P.12 2．ソリッドステートリレー …………………………………………………………… P.13 3．車載電装用リレー ……………………………………………………………P.14 ～ P.17 4．EV/PHV用リレー ……………………………………………………………P.18 ～ P.19 5．信号用リレー …………………………………………………………………P.20 ～ P.22 6．プラグインリレー …………………………………………………………………… P.23 3

FCL Components Relay selection guide パワーリレー（1極 3A ～ 5A） シリーズ名 JY FTR-F2 FTR-F3 FTR-F3-HA 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 9.8×20.0×12.8 11.0×24.0×25.0 7.0×20.3×15.0 7.0×20.3×15.0 質量（約） 5.0 g 13.0 g 4.0 g 4.0 g 構成 1a 1a 1a 1a 交流 3A,5A 250VAC 5A 250VAC 3A 125VAC 5A 250VAC 定格負荷 （抵抗負荷） 直流 3A,5A 30VDC 5A 30VDC 3A 30VDC 5A 30VDC 接 点 最大通電電流 5A 5A 5A 5A 最小適用負荷 0.01mA 100mVDC（金張） （参考値） 10mA 5VDC（金めっき） 100mA 5VDC 10mA 5VDC 10mA 5VDC 100mA 5VDC（金めっき無） 定格電圧（DC） 4.5 ～ 48V 5 ～ 48V コ （高感度 5 ～ 24V） 5～ 24V 5 ～ 24V イ ル 定格消費電力（DC） 200 ～ 360mW 250 ～ 530mW 200mW 200mW 耐電圧 開放接点間 750VAC 1,000VAC 750VAC 750VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 2,000VAC 4,000VAC 4,000VAC 4,000VAC 圧 耐サージ 電圧 コイル－接点間 4,000V 10,000V 10,000V 10,000V 電気的寿命 （定格負荷にて） 10万回以上 10万回以上 20万回以上 10万回以上 安全規格（認証規格） UL, CSA UL, CSA, VDE, CQC UL, CSA, VDE, CQC UL, CSA, VDE, CQC 梱包 スティック トレー スティック スティック COM COM NO COM NO 端子配列図（mm）・ NO COM NO 内部結線図 7.62 10.16 16.5 3.5 2.7 8.8 7.0 2.7 8.8 7.0 （Bottom view） （Bottom view） （Bottom view） （Bottom view） • プラスチックシール形 • フラックスフリー形 • プラスチックシール形有 • プラスチックシール形 • 無極 • TV-5 取得品 • 無極 • 無極 その他 • ソケットを用意 • 無極 （有極/無極はコイル端子極性の 有無を示します） 4 7.62 7.5 4.7 4.7

セレクションガイド パワーリレー（1極 5A ～ 10A） シリーズ名 FTR-F3 FTR-F3 FTR-F3 （TV定格） （10A） （トランスファー） JV 形状 縦×横×高さ（mm） 7.0×20.3×15.0（スリム形） （寸法は端子、タブ端子を含みません） 15.0×20.3×7.0（フラット形） 7.0×20.3×15.0 7.0×23.4×15.0 10.0×17.5×12.5 質量（約） 6.0g 4.0 g 6.0 g 4.3 g 構成 1a 1a 1c 1a 交流 5A 250VAC 10A 250VAC 5A 250VAC 5A 250VAC 定格負荷 （抵抗負荷） 直流 5A 30VDC ー 5A 30VDC 5A 30VDC 接 点 最大通電電流 5A 10A 5A 5A 最小適用負荷 （参考値） 10mA 5VDC 100mA 5VDC 10mA 5VDC 100mA 5VDC 定格電圧（DC） 3 ～ 24V 5 ～ 24V 5～24V 3 ～ 48V コ （高感度形 3 ～ 24V） イ ル 定格消費電力（DC） 280W 200mW 360mW 200 ～ 300mW 耐電圧 開放接点間 750VAC 750VAC 750VAC 750VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 4,000VAC 4,000VAC 4,000VAC 5,000VAC 圧 耐サージ 電圧 コイル－接点間 10,000V 10,000V 10,000V 10,000V 電気的寿命 5万回以上（フラックスフリー形） （定格負荷にて） 5万回以上 1万回以上（プラスチックシール 5万回以上 10万回以上 形） 安全規格（認証規格） UL, CSA, VDE UL、CSA、VDE、CQC UL, CSA, VDE, CQC UL, CSA, VDE, CQC 梱包 スティック／トレー スティック スティック スティック COM NO 2.7 8.8 7.0 COM 6.7 8.8 2.7 COM NO NC NO COM 端子配列図（mm）・ 内部結線図 NO COM 2.7 8.8 7.0 2.7 8.8 5.0 5.0 15.24 NO （Bottom view） （Bottom view） （Bottom view） （Bottom view） • プラスチックシール形 • フラックスフリー形 • プラスチックシール形 • プラスチックシール形 • TV-5/TV-3取得 または • 無極 • 無極 その他 • 無極 プラスチックシール形 • スリム形／フラット形 • 無極 （有極/無極はコイル端子極性の 有無を示します） 5 (16.2) 4.7 4.7 4.7 7.62 6.35

FCL Components Relay selection guide パワーリレー（1極 5A ～ 8A） シリーズ名 NY FTR-MY FTR-LY JS 形状 縦×横×高さ（mm） 5.0×28.0×15.0（ストレートタイプ） （寸法は端子、タブ端子を含みません） 5.0×20.1×17.5 5.0×20.0×12.0 15.0×28.0×5.0（ライトアングルタイプ） 10.0×29.0×12.5 質量（約） 3.5 g 2.5 g 5.0 g 8.0 g 構成 1a 1a 1a, 1c 1a, 1c 交流 5A 250VAC 5A 250VAC 6A 250VAC 8A 250VAC 定格負荷 （抵抗負荷） 直流 5A 30VDC 5A 30VDC 6A 24VDC 8A 24VDC 接 点 最大通電電流 5A 5A 6A 10A 最小適用負荷 10mA 5VDC（金めっき品） 10mA 5VDC（金めっき品） （参考値） 1mA 5VDC 1mA 5VDC 100mA 5VDC（金めっき無 100mA 5VDC（金フラッシュ 品） 品） 定格電圧（DC） 4.5 ～ 24V 4.5 ～ 24V 5 ～ 60V 5 ～ 60V コ イ ル 定格消費電力（DC） 120mW 110mW 170 ～ 217mW 220 ～ 290mW 耐電圧 開放接点間 750VAC 750VAC 1,000VAC 1,000VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 3,000VAC 3,000VAC 4,000VAC 5,000VAC 圧 耐サージ 電圧 コイル－接点間 5,080V 5,080V 6,000V 10,000V 電気的寿命 （定格負荷にて） 5万回以上 5万回以上 5万回以上（メーク接点） 5万回以上 3万回以上（ブレーク接点） （銀酸化スズ接点品） 安全規格（認証規格） UL, CSA UL, CSA, VDE, CQC UL, CSA, VDE UL, CSA, VDE, CQC 梱包 スティック スティック スティック スティック／トレー NC COM NO 5.04 5.04 7.62 7.62 2.54 2.54 8.89 5.08 3.78 16.38 3.78 16.38 ＊NC COM NO NO 端子配列図（mm）・ NO COM 5.04 5.04 COM 内部結線図 ＊NC COM NO 3.23.2 22.1 NO COM （Bottom view） （Bottom view） （Bottom view） （Bottom view） 5.0 18.9 • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • ソケットを用意 • 無極 • 無極 • 無極（ラッチング品は有極） その他 • 無極 • ストレートタイプ／ • 5mmピッチ品有 ライトアングルタイプ • ラッチング品有 • ソケットを用意 （有極/無極はコイル端子極性の 有無を示します） 6 3.55 (15.3) 7.62 7.62

セレクションガイド パワーリレー（1極 10A ～ 16A） シリーズ名 FTR-H2 FTR-K1 FTR-K1 FTR-K1 （10A高感度） （12A） （16A銀ニッケル接点） 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 11.0×24.0×25.0 12.7×29.0×15.7 12.7×29.0×15.7 12.7×29.0×15.7 質量（約） 13.0 g 13.0 g 13.0 g 13.0 g 構成 1a 1a, 1c 1a, 1c 1a, 1c 交流 10A 250VAC 10A 250VAC 12A 250VAC 16A 250VAC 定格負荷 （抵抗負荷） 直流 10A 30VDC ー 12A 24VDC 16A 24VDC 接 点 最大通電電流 10A 14A 14A 20A 最小適用負荷 （参考値） 100mA 5VDC 100mA 5VDC 100mA 5VDC 100mA 5VDC 定格電圧（DC） 5 ～ 48V コ （高感度形 5 ～ 24V） 5～ 48V 5 ～ 110V 5 ～ 110V イ ル 定格消費電力（DC） 250 ～ 530mW 250mW 400 ～ 430mW 400 ～ 430mW 耐電圧 開放接点間 1,000VAC 1,000VAC 1,000VAC 1,000VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 4,000VAC 5,000VAC 5,000VAC 5,000VAC 圧 耐サージ 電圧 コイル－接点間 10,000V 10,000V 10,000V 10,000V 電気的寿命 （定格負荷にて） 10万回以上 10～ 15万回以上 10万回以上 3～ 10万回以上 安全規格（認証規格） UL, CSA, VDE, CQC UL, CSA, VDE UL, CSA, VDE UL, CSA, VDE 梱包 トレー スティック／トレー スティック／トレー スティック／トレー 20.0 20.0 3.53.5 3.53.5 ＊NC NO ＊NC NO 20.0 5.0 5.0 COM COM COM 端子配列図（mm）・ ＊NC 20.0 20.0 内部結線図 NO 5.0 5.0 5.0 5.0 ＊NC COMNO 16.5 3.5 ＊NC ＊NC NO ＊NC COMNO COM （Bottom view） （Bottom view） （Bottom view） （Bottom view） • フラックスフリー形 • 3.5mmピッチと5.0mm • 3.5mmピッチと5.0mm • 透明カバー有 • TV-5 取得品 ピッチ有 ピッチ有 • 無極 その他 • 無極 • 透明カバー有 • 透明カバー有 • 無極 • 無極 （有極/無極はコイル端子極性の 有無を示します） 7 7.5 7.5 7.5 7.5 7.5 7.5

FCL Components Relay selection guide パワーリレー（1極 16A） シリーズ名 FTR-K1 FTR-K1 FTR-K1 （16A 105℃） （インラッシュ 80A） （インラッシュ 120A） FTR-K2 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 12.7×29.0×15.7 12.7×29.0×15.7 12.7×29.0×15.7 11.0×24.0×25.0 質量（約） 13.0 g 13.0 g 13.0 g 13.0 g 構成 1a, 1c 1a, 1c 1a, 1c 1a 交流 16A 250VAC 16A 250VAC 16A 250VAC 16A 250VAC 定格負荷 （抵抗負荷） 直流 16A 24VDC （フラックスフリータイプ） 16A 24VDC ー 16A 30VDC 接 点 最大通電電流 20A 20A 20A 16A 最小適用負荷 （参考値） 100mA 5VDC 100mA 5VDC 100mA 5VDC 100mA 5VDC 定格電圧（DC） 5 ～ 110V 5 ～ 110V 5 ～ 110V 3 ～ 48V コ イ ル 定格消費電力（DC） 400 ～ 430mW 400 ～ 430mW 400 ～ 430mW 530mW 耐電圧 開放接点間 1,000VAC 1,000VAC 1,000VAC 1,000VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 5,000VAC 5,000VAC 5,000VAC 4,000VAC 圧 耐サージ 電圧 コイル－接点間 10,000V 10,000V 10,000V 10,000V 電気的寿命 （定格負荷にて） 1 ～ 10万回以上 3～ 10万回以上 1a：10万回以上 1c：3万回以上 10万回以上 安全規格（認証規格） UL, CSA, VDE UL, CSA, VDE, CQC UL, CSA, VDE UL, CSA, VDE, CQC 梱包 スティック／トレー スティック／トレー スティック／トレー トレー 20.0 20.0 20.0 5.0 5.0 5.0 5.0 5.0 5.0 端子配列図（mm）・ ＊NC ＊NC ＊NC COM 内部結線図 NO ＊NC COMNO ＊NC COMNO ＊NC COMNO 16.5 3.5 （Bottom view） （Bottom view） （Bottom view） （Bottom view） • TV-5 取得品有 • TV-5 取得品 • TV-8取得品 • フラックスフリー形 • 無極 • 透明カバー有 • 無極 • TV-8/TV-5適合品有 その他 • グローワイヤー適合品有 • 無極 • グローワイヤー適合品有 • 接点ギャップ1mm品あり • 対応周囲温度105℃ • グローワイヤー適合品有 • 無極 （有極/無極はコイル端子極性の • プラスチックシール形有 有無を示します） 8 7.5 7.5 7.5 7.5

セレクションガイド パワーリレー （ 1極 20A ～ 32A） シリーズ名 FTR-K2G （接点ギャップ 3.0mm） FTR-K3 FTR-K3 FTR-K3L （ワイドギャップ） （ラッチング形） 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 16.0×35.0×28.0 15.7×30.1×23.3 15.7×30.1×23.3 15.7×30.1×23.3 質量（約） 34.0 g 25.0 g 25.0 ～ 26.0 g 25.0 g 構成 1a 1a 1a 1a 交流 20A 250VAC 20A,25A 250VAC 25A,32A 250VAC 25A 250VAC 定格負荷 （抵抗負荷） 直流 ー ー ー ー 接 点 最大通電電流 25A 25A 25A,32A 30A 最小適用負荷 （参考値） 100mA 5VDC 100mA 5VDC 100mA 5VDC 100mA 5VDC 定格電圧（DC） 5 ～ 110V 5 ～ 48V 5 ～ 48V 5 ～ 24V コ イ ル 定格消費電力（DC） 930 ～ 1050mW 780ｍW 780 ～ 1,400ｍW 900ｍW 耐電圧 開放接点間 2,000VAC 1,000VAC 2,500VAC 1,000VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 5,000VAC 5,000VAC 5,000VAC（25Aタイプ） 4,000VAC（32Aタイプ） 5,000VAC 圧 耐サージ 電圧 コイル－接点間 10,000V 8,500V 8,500V（25Aタイプ） 6,000V（32Aタイプ） 8,500V 電気的寿命 （定格負荷にて） 10万回以上 10万回以上 10万回以上（25Aタイプ）＊ 3万回以上（32Aタイプ）＊ 10万回以上 安全規格（認証規格） cULus, VDE UL, CSA, VDE,TÜV, CQC UL, VDE, CQC cULus, VDE 梱包 トレー トレー トレー トレー 20.0 10.0 27.6 27.6 27.6 端子配列図（mm）・ COM NO NO COM NO COM NO COM 内部結線図 (-) + (+) - 22.0 22.0 11.0 22.0 （Bottom view） （Bottom view） （Bottom view） （Bottom view） • 接点ギャップ3mm品 • タブ端子付き（＃250）あり • 欧州太陽光発電規格 • ラッチングリレー • フラックスフリー形 • 高絶縁タイプあり VDE0126に準拠 • タブ端子付き（＃250） あり その他 • TV-8 取得品 • 無極 • 1.5mm/1.8mmギャップ • 有極 • 無極 • グローワイヤー適合品有 • 無極 （有極/無極はコイル端子極性の ＊1.5mmギャップ品 有無を示します） 9 7.5 12.0 12.0 12.0

FCL Components Relay selection guide パワーリレー （ 1極 25A ～ 32A） シリーズ名 FTR-K3L FTR-K3L （ワイドギャップラッチング形） （スマートメーター用ラッチング形） 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 15.7×30.1×23.3 15.7×30.1×23.3 質量（約） 25.0 g 27.0 g 構成 1a 1a 交流 25A,32A 250VAC 32A 250VAC 定格負荷 （抵抗負荷） 直流 ー ー 接 点 最大通電電流 30A,32A 32A 最小適用負荷 （参考値） 100mA 5VDC 100mA 5VDC 定格電圧（DC） 5 ～ 24V 5 ～ 48V コ イ ル 定格消費電力（DC） 900 ～ 1,200W 1,200mW 耐電圧 開放接点間 2,500VAC 2,500VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 5,000VAC（25Aタイプ） 4,000VAC（32Aタイプ） 4,000VAC 圧 耐サージ 電圧 コイル－接点間 8,500V（25Aタイプ） 6,000V（32Aタイプ） 6,000V 電気的寿命 10万回以上（25Aタイプ） 3万回以上 （定格負荷にて） 3万回以上（32Aタイプ） （cosφ=0.8） 安全規格（認証規格） cULus, VDE ̶ 梱包 トレー トレー 27.6 27.6 NO COM NO COM (-) + (+) - 端子配列図（mm）・ (-) + (+) - 内部結線図 11.0 11.0 22.0 22.0 ＊ タブ端子結線はカタログを ご覧ください。 （Bottom view） （Bottom view） • ラッチングリレー • スマートメーター用 • 欧州太陽光発電規格 • M4ねじ固定 その他 VDE0126に準拠 • 有極 • 1.5mmギャップ （有極/無極はコイル端子極性の • 有極 有無を示します） 10 12.0 12.0

セレクションガイド パワーリレー（2極 5A ～ 8A） シリーズ名 FTR-F1 FTR-F1 FTR-F1L （5A） （8A） （ラッチング形） 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 12.8×29.0×16.5 12.8×29.0×16.5 12.8×29.0×16.5 質量（約） 12.0 g 12.0 g 13.0 g 構成 2a, 2c 2a, 2c 2a, 2c 交流 5A 250VAC 8A 250VAC 8A 250VAC 定格負荷 （抵抗負荷） 直流 5A 24VDC 8A 24VDC 8A 24VDC 接 点 最大通電電流 7A 8A 8A 最小適用負荷 （参考値） 10mA 5VDC 10mA 5VDC 10mA 5VDC 定格電圧（DC） 1.5 ～ 110V 1.5 ～ 110V コ （高感度形 1.5 ～ 48V） （高感度形 1.5 ～ 48V） 5 ～ 24V イ ル 定格消費電力（DC） 400 ～ 550mW 400 ～ 550mW 400 ～ 600mW 耐電圧 開放接点間 1,000VAC 1,000VAC 1,000VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 5,000VAC 5,000VAC 5,000VAC 圧 耐サージ 電圧 コイル－接点間 10,000V 10,000V 10,000V 電気的寿命 （定格負荷にて） 10万回以上 5万回以上 5万回以上 安全規格（認証規格） UL, CSA, VDE, CQC UL, CSA, VDE UL, CSA, VDE, CQC 梱包 スティック スティック スティック 20.0 5.0 5.0 + (-) 20.0 20.0 ＊NC COM NO 5.0 5.0 5.0 5.0 ＊NC COM NO ＊NC COM NO ＊NC COM NO 端子配列図（mm）・ –(+) 20.0 内部結線図 5.0 5.0 ＊NC COM NO ＊NC COM NO + ＊NC COM NO - (-) (+) ＊NC COM NO （Bottom view） （Bottom view） （Bottom view） • プラスチックシール形 • フラックスフリー形 • ラッチングリレー • TV-3 取得品有（2a） • 無極 • 有極 その他 • 無極 （有極/無極はコイル端子極性の 有無を示します） 11 7.5 7.5 10.0 10.0 5.0 7.5 7.5

FCL Components Relay selection guide 高電圧直流リレー シリーズ名 FTR-J2 FTR-E1 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 23.5×24.0×27.0 28.3×43.6×36.8 質量（約） 26.0 g 75.0 g 構成 1a×2 1a（ 1 Form X） 交流 ー ー 定格負荷 （抵抗負荷） 直流 10A 450VDC（接点直列接続時） 20A 450VDC（20A形） 接 10A 200VDC（接点独立使用時） 30A 450VDC（30A形） 点 最大通電電流 12A 40A（85℃） 最小適用負荷 （参考値） 100mA 5VDC 1A 6VDC 定格電圧（DC） 5 ～ 110VDC 12、24V コ イ ル 定格消費電力（DC） 530ｍW（ 1コイルあたり） 900mW 耐電圧 開放接点間 1,000VAC 2,500VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 4,000VAC 5,000VAC 圧 耐サージ 電圧 コイル－接点間 10,000V ー 電気的寿命 1万回 20A 450VDC * （定格負荷にて） 1万回 5千回 30A 450VDC * *：バリスタ使用時 安全規格（認証規格） UL, VDE ー 梱包 スティック トレー 16.5 3.5 COM + + 端子配列図（mm）・ NO - 内部結線図 COM + 28.8 NO （Bottom view） （Bottom view） • 高電圧直流負荷開閉用 • プラスチックシール形 • 無極 • 有極 その他 • 接点端子極性有 • 接点側極性なし （注） 逆起電圧防止素子は、 • cULus認定品あり （有極/無極はコイル端子極性の バリスタを使用ください 有無を示します） 12 7.5 5.0 7.5 7.5 5.0 7.5 16.75 2.85 5.4 14.2 19.6

セレクションガイド ソリッドステートリレー I/O ソリッドステートリレー シリーズ名 SJ SN 形状 縦×横×高さ（mm） 10.0×20.0×12.8 5.0×20.0×17.0 品種 ー 入力モジュール（バッファ有り） 出力モジュール（一般品） 電圧（ケース色） AC 用（ブラック） DC 用（グリーン） AC 用（アイボリー） DC 用（ホワイト） AC 用（ブラック） DC 用（レッド） 重量（約） 5.5g 2.0g 3.3g 3.5g 2.9g 電流 1 A ̶ ̶ 1 A 定格電圧 3, 5, 12, 24VDC 5, 12, 24VDC 100/200VAC 12/24VDC 3, 5, 12, 24VDC 5, 12, 24VDC 3V 130Ω ー ー ー 130Ω ー 入 5V 330Ω 430Ω ー ー 330Ω 390Ω 力 入力インピー ダンス 12V 1.0kΩ 1.2kΩ ー ー 1.1kΩ 1.2kΩ 24V 2.2kΩ 2.4kΩ ー ー 2.2kΩ 2.4kΩ 負荷電圧範囲 AC24 ～ 265 V rms 3 ～ 30VDC 4 ～ 6VDC AC24 ～ 265 V rms 3 ～ 30VDC 最大負荷電流 1.0 A rms 1.0 A ± 4mA（ VDD = 5V） ± 0.4mA（ VDD = 5V） 1.0 A rms 1.0 A 最小負荷電流 10 mA rms 1 mA ー 10 mA rms 1 mA 出 力 投入電流 （60Hz 1サイクル） 50 A 3 A（ 10 ms） ー 50 A 3 A（ 10 ms） OFF時漏れ電流（最大） 0.75/1.5 mA rms 以下 0.1 mA 以下 ー 1.5/3.0 mA rms 以下 0.1 mA 以下 ON時電圧降下（最大） 1.2 V rms 以下 1.2 V 以下 ー 1.2 V rms 以下 1.2 V 以下 時 動作 1 ms 以下 25ms 以下 10ms 以下 1 ms 以下 間 復帰 1/2 サイクル＋1 ms 1 ms 以下 30ms 以下 10ms 以下 1/2 サイクル＋1 ms 以下 1 ms 以下 耐電圧（入出力間） 2,500 V rms 2,500 V rms 使用温度範囲 － 30℃～＋85℃ － 30℃～＋85℃ 保存周囲温度 － 40℃～＋100℃ － 40℃～＋100℃ 安全規格 ̶ ー 梱包 トレー スティック 5.08 7.62 2.54 2.54 7.62 7.62 2.54 5.08 7.62 2.54 2.54 1 2 3 4 5 1 2 3 4 1 2 3 4 5 8 8 + + ～ ～ Vdd OUTGND ～ ～ + - + - Vdd OUTGND INPUT OUTPUT OUTPUT INPUT OUTPUT OUTPUT INPUT OUTPUT ～ ～ ＋ - AC入力モジュール　バッファー付 AC入力モジュール　バッファー無 DC入力モジュール　バッファー付 端子配列図（mm）・ - - 16 13 9 16 13 9 7.62 7.62 2.54 7.62 7.62 2.54 内部結線図 7.62 10.16 7.62 10.16 1 2 3 4 1 2 3 4 AC負荷用 DC負荷用 ～ ～ + - + - + - OUTPUT INPUT OUTPUT INPUT AC出力モジュール DC出力モジュール （Bottom view） （Bottom view） • 端子配列は当社JYリレーと同一 • 端子配列は当社NY 形リレーと同一 • スナバ回路を内蔵 • スナバ回路を内蔵 その他 • ソケットを用意 • AC 出力モジュール（ゼロクロス機能付）品有 • 有極 • ソケットを用意 （有極/無極はコイル端子極性の • プラスチックシール形 • 有極 有無を示します） • プラスチックシール形またはフラックスフリー形 13 INPUT 7.62 INPUT 7.62

FCL Components Relay selection guide 車載電装用リレー（25A） シリーズ名 FTR-G1 FTR-P3 FTR-P5 FTR-P4 （静音形） （ツイン形） 形状 縦×横×高さ（mm） 7.2×17.4×13.5（標準品） （寸法は端子、タブ端子を含みません） 6.6×13.7×13.5 7.2×17.4×14.1（リフロー形） 9.7×20.4×16.7 14.2×17.4×13.5 質量（約） 3.5 g 5.0 g 7.0 g 10.0 g 構成 1c 1a, 1c 1c 1c×2 定格 （指定なき場合は 25A 14VDC 25A 14VDC 25A 14VDC 25A 14VDC モーターロック負荷にて） 材質 銀酸化スズインジウム 銀酸化スズインジウム 銀酸化スズインジウム 銀酸化スズインジウム 接 最大通電電流 25A 1Hr 25A 1Hr 25A 1Hr 25A 1Hr 点 14VDC 14VDC 14VDC 14VDC 25Aモーターロックにて 25Aモーターロックにて 25Aモーターロックにて 25Aモーターロックにて 10万回以上 10万回以上 10万回以上 10万回以上 実負荷・寿命 定格電圧（DC） 9 ～ 12V 9 ～ 12V 9 ～ 12V 9 ～ 12V コ イ 定格消費電力（DC） 625 ～ 643mW 600 ～ 860mW 450 ～ 455mW 600mW ル 使用周囲温度 -40℃～+85℃ -40℃～+85℃ -40℃～+125℃（リフロー形） -40℃～+85℃ -40℃～+85℃ 絶 耐電圧 開放接点間 500VAC 500VAC 500VAC 500VAC 縁 （AC50 ～ 耐 60Hz 圧 1分間） コイル－接点間 500VAC 500VAC 500VAC 500VAC 梱包 スティック スティック スティック スティック NC COM COM NO NO NO 端子配列図（mm）・ ＊NC NC NC COM COM 内部結線図 COM NO 8.0 3.5 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 （Bottom view） （Bottom view） （Bottom view） （Bottom view） • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • 無極 • 接点ギャップ0.25mm/ • 静音形（50dB） • 接点ギャップ0.25mm その他 0.6mm • FTR-P3とピンコンパチブ • FTR-P2とピンコンパチブ • FTR-P5とピンコンパチブル ル ル （有極/無極はコイル端子極性の • 無極 • 無極 • 無極 有無を示します） • リフロー対応品あり 14 2.5 4.7 5.5 5.5 6.0 6.0

セレクションガイド 車載電装用リレー（25A） シリーズ名 FTR-P2 FTR-P7 FBR51L （静音形・ツイン形） （静音形） （ラッチング形） FBR53 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 16.5×21.0×18.0 17.0×20.8×14.0 12.1×15.5×13.7 12.3×15.7×14.0 質量（約） 13.0 g 7.0 g 6.0 g 6.0 g 構成 1c×2 1c 1c 1FormU 定格 （指定なき場合は 25A 14VDC 25A 14VDC 25A 14VDC 25A 14VDC　（抵抗負荷） モーターロック負荷にて） 銀酸化スズインジウム 材質 銀酸化スズインジウム 銀酸化スズインジウム （W1接点） 銀酸化スズ 銀ニッケル（E接点） 接 最大通電電流 25A 1Hr 25A 1Hr 30A 1Hr 30A 点 14VDC 25A 14VDC ＜W1接点品＞ 25A 14VDC 25Aモーターロック負荷にて モーターロック負荷にて 25A 14VDC 抵抗負荷にて 10万回以上 10万回以上 モーターロック負荷にて 10万回以上 20万回以上 実負荷・寿命 ＜E接点品＞ 25A 14VDC モーターロック負荷にて 5万回以上 定格電圧（DC） 9 ～ 12V 12V 10V 9 ～ 12V コ イ 定格消費電力（DC） 450 ～ 455mW 554mW 1,110mW 556 ～ 600mW ル 使用周囲温度 -40℃～+85℃ -40℃～+85℃ -40℃～+125℃ -40℃～+125℃ 絶 耐電圧 開放接点間 500VAC 500VAC 500VAC 500VAC 縁 （AC50 ～ 耐 60Hz 圧 1分間） コイル－接点間 500VAC 500VAC 500VAC 500VAC 梱包 スティック スティック スティック スティック 2.5 10.2 NC COM NO - NO NO + COM 端子配列図（mm）・ COM COM (+) NO 内部結線図 COM NC (-) NO NC 7.6 2.5 10.6 5.0 5.0 5.0 18.0 8.7 （Bottom view） （Bottom view） （Bottom view） （Bottom view） • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • 静音形（50dB） • 静音形（45dB） • 対応周囲温度125℃ • 最大使用周囲温度125℃ その他 • FTR-P4とピンコンパチブル • 無極 • リフロー対応品あり • リフロー対応品あり • 無極 • 有極 • 無極 （有極/無極はコイル端子極性の 有無を示します） 15 6.0 6.0 (5.0) 10.0 5.0 10.0 10.0 5.0 7.0

FCL Components Relay selection guide 車載電装用リレー（25A ～ 60A） 210A シリーズ名 FBR53-HW FBR59-HW FTR-V1 （ラッチング形） 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 12.3×15.7×14.0 15.0×20.0×16.8 52.8×84.5×24.7 質量（約） 6.0 g 13.0 g 120.0 g 構成 1FormU 1 Form U 1b 定格 A 14VDC （指定なき場合は 40A 14VDC（ 抵抗負荷） 45A 14VDC 投入：230 モーターロック負荷にて） 70A 14VDC　（抵抗負荷） 遮断：1A 14VDC 専用負荷 材質 銀酸化スズ 銀酸化スズ合金 銀合金 接 最大通電電流 40A 70A 1Hr 210A（85℃） 点 40A 14VDC 70A 14VDC 14VDC 抵抗負荷にて 抵抗負荷にて 突入230A 14VDC 10万回以上 5万回以上 遮断1A 14VDC 12万回以上 実負荷・寿命 定格電圧（DC） 9 ～ 12V 9 ～ 12V 12V コ イ 定格消費電力（DC） 855 ～ 862mW 450 ～ 477mW 28.8W ル 使用周囲温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ 絶 耐電圧 開放接点間 500VAC 500VAC 500VAC 縁 （AC50 ～ 耐 60Hz 圧 1分間） コイル－接点間 500VAC 500VAC 500VAC 梱包 スティック スティック トレー NO NO + 4 6 - COM (+) 端子配列図（mm）・ COM NO 5 3 (-) 内部結線図 2 1 1 NO COM NC 2.5 10.6 4.35 9.65 端子位置は個別リレーデータをご覧ください （Bottom view） （Bottom view） （Bottom view） • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • 最大使用周囲温度125℃ • リフロー対応品あり • 有極 その他 • リフロー対応品あり • 無極 • 無極 （有極/無極はコイル端子極性の 有無を示します） 16 10.0 4.0 6.0 12.5

セレクションガイド 24Vバッテリーシリーズ シリーズ名 FBR57 FBR570, 580 （ツイン形） FTR-P3 FBR59-HW 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 14.4×20.0×16.2 20.0×26.0×16.2 7.2×17.5×14.1 15.0×20.0×16.8 質量（約） 9.4 g 18.0 g 5.0g 13.0g 構成 1c 1c×2 1c 1 Form U 定格 （指定なき場合は 12A 28VDC 12A 28VDC 6A 28VDC 30A 28VDC モーターロック負荷にて） 銀酸化スズインジウム 材質 銀合金 （接点記号-W1） 銀酸化スズインジウム 銀酸化スズ合金 銀酸化スズ（接点記号-Y） 接 最大通電電流 40A 10min. 30A 1Hr 40A 2min. 20A 1Hr 70A 1Hr（20℃にて） 点 28VDC 28VDC 28VDC 28VDC 12Aモーターロック負荷にて 12Aモーターロック負荷にて 6A抵抗負荷にて 20A抵抗負荷にて 10万回以上 10万回以上（FBR570、580） 10万回以上 10万回以上 実負荷・寿命 28VDC 28VDC 投入16A、遮断2.5A 投入15A、遮断2.5A モーターフリー負荷にて モーターフリー負荷にて 50万回以上 50万回以上（FBR570） 定格電圧（DC） 24V 24V 24V 12、24V コ イ 定格消費電力（DC） 1500mW 1500mW / 3400mW 900mW 1200mW ル 使用周囲温度 -40℃～+85℃ -40℃～+85℃ -40℃～+125℃ -40℃～+125℃ 絶 耐電圧 開放接点間 500VAC 500VAC 500VAC 500VAC 縁 （AC50 ～ 耐 60Hz 圧 1分間） コイル－接点間 500VAC 500VAC 500VAC 500VAC 梱包 スティック スティック スティック スティック NC COM COM COM NO NO COM NC 端子配列図（mm）・ COM 内部結線図 NO COM NC NO NC NO 5 5 5 COM NO 5.08 7.62 7.62 7.62 20.32 4.35 9.65 （Bottom view） （Bottom view） （Bottom view） （Bottom view） • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • 無極 • 無極 • 無極 • 無極 その他 • FBR580はワイドギャップ • リフロー対応品あり • リフロー対応品あり タイプ （有極/無極はコイル端子極性の 有無を示します） 17 7.62 5.08 7.62 5.5 12.5

FCL Components Relay selection guide EV/PHV用リレー（直流制御） シリーズ名 FTR-B3 FTR-B4 （ノンラッチング形） （ノンラッチング形） FTR-J2 FTR-E1 形状 縦×横×高さ（mm） 7.2×10.6×5.25 5.7×10.6×9.7 （寸法は端子、タブ端子を含みません） （サーフェスマウント形） （サーフェスマウント形） 23.5×24.0×27.0 28.3×43.6×36.8 質量（約） 0.85 g 1.0 g 26.0 g 75.0 g 構成 2c 2c 1a×2 1a（ 1 Form X） 交流 0.3A 125VAC 0.3A 125VAC ー ー 定格負荷 （抵抗負荷） 直流 1A 30VDC 1A 30VDC 10A 450VDC（接点直列接続時） 20A 450VDC（20A形） 接 10A 200VDC（接点独立使用時） 30A 450VDC（30A形） 点 最大通電電流 2A 2A 12A 40A（85℃） 最小適用負荷 （参考値） 0.01mA 10mVDC 0.01mA 10mVDC 100mA　5VDC 1A 6VDC 定格電圧（DC） 1.5 ～ 24V 1.5 ～ 24 V 5 ～ 110VDC 12、24V コ イ ル 定格消費電力（DC） 140 ～ 230mW 140 ～ 230mW 1,060ｍW （コイル直列使用） 900mW 耐電圧 開放接点間 1,000VAC 1,000VAC 1,000VAC 2,500VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 1,500VAC 1,500VAC 4,000VAC 5,000VAC 圧 耐サージ 電圧 コイル－接点間 2,500V 2,500V 10,000V ー 電気的寿命 1万回 20A 450VDC * （定格負荷にて） 10万回以上 10万回以上 1万回 5千回 30A 450VDC * *：バリスタ使用時 安全規格（認証規格） UL, CSA, BSI, FCC68, UL, CSA, BSI, FCC68, Telcordia, IEC60950-1 Telcordia, IEC60950-1 UL, VDE ー 梱包 スティック、リール スティック、リール スティック トレー + (-)NCCOMNO + (-) NCCOMNO 16.5 3.5 - (+) NC COM NO - (+) NC COM NO 3.2 2.22.2 3.2 2.22.2 COM + + 端子配列図（mm）・ （Bottom view） （Bottom view） NO 内部結線図 - (+) NCCOMNO - (+)NCCOM NO COM - + 28.8 NO + (-) NC COM NO + (-) NC COM NO 3.2 2.22.2 3.2 2.2 2.2 （Top view） （Top view） （Bottom view） （Bottom view） • プラスチックシール形 • プラスチックシール形 • 高電圧直流負荷開閉用 • プラスチックシール形 その他 • 有極 • 有極 • 無極　● 接点端子極性あり • 有極（コイル端子極性有） • スルーホール/サーフェスマ • スルーホール/サーフェスマ （注） 逆起電圧防止素子は、 • 接点側極性なし ウントあり ウントあり バリスタを使用ください • cULus認定品あり （有極/無極はコイル端子極性の 有無を示します） 18 8.2 5.08 7.2（省実装品） 7.4 3.2 5.7(省実装品） 7.5 5.0 7.5 7.5 5.0 7.5 16.75 2.85 5.4 14.2 19.6

セレクションガイド EV/PHV用リレー（交流制御） シリーズ名 FTR-K1 FTR-K3 （16A 105℃） （ワイドギャップ） FTR-K5 形状 縦×横×高さ（mm） （寸法は端子、タブ端子を含みません） 12.7×29.0×15.7 15.7×30.1×23.3 18.0×30.5×29.7 質量（約） 13.0 g 25.0 ～ 26.0 g 39.0g 構成 1a, 1c 1a 1a 交流 16A 250VAC 25A,32A 250VAC 32A 250VAC 定格負荷 （抵抗負荷） 直流 16A 24VDC ー ー 接 （フラックスフリータイプ） 点 最大通電電流 20A 25A,32A 40A＊＊＊ 最小適用負荷 （参考値） 100mA 5VDC 100mA 5VDC 1A 6VDC 定格電圧（DC） 5 ～ 110V 5 ～ 48V 5 ～ 24V コ イ ル 定格消費電力（DC） 400 ～ 430mW 780 ～ 1,400ｍW 900mW 耐電圧 開放接点間 1,000VAC 2,500VAC 1,000VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 5,000VAC 5,000VAC（25Aタイプ） 4,000VAC（32Aタイプ） 5,000VAC 圧 耐サージ 電圧 コイル－接点間 10,000V 8,500V（25Aタイプ） 6,000V（32Aタイプ） ー 電気的寿命 5Aタイプ）＊ 1000回＊ （定格負荷にて） 1 ～ 10万回以上 10万回以上（2 3万回以上（32Aタイプ）＊ 3万回＊＊ 安全規格（認証規格） UL, CSA, VDE UL, VDE, CQC ー 梱包 スティック／トレー トレー スティック 20.0 5.0 5.0 27.6 ＊NC NO COM 端子配列図（mm）・ 内部結線図 COM NO ＊NC COMNO 22.0 6.0 26.0 （Bottom view） （Bottom view） （Bottom view） • TV-5 取得品有 • 欧州太陽光発電規格 • 無極 • 無極 VDE0126に準拠 ＊プラスチックシール形 その他 • 対応周囲温度105℃ • 1.5mm/1.8mmギャップ ＊＊フラックスフリー形 • グローワイヤー適合品有 • 無極 ＊＊＊ 105℃ケーブルサイズ • プラスチックシール形有 ＊1.5mmギャップ品 8mm2 （有極/無極はコイル端子極性の 有無を示します） 19 7.5 12.0 5.0

FCL Components Relay selection guide 信号用リレー シリーズ名 SY FTR-B3 FTR-B3 FTR-B4 （ノンラッチング形） （ラッチング形） （ノンラッチング形） 形状 縦×横×高さ（mm） .2×10.6×5.25 7.2×10.6×5.25 5.7×10.6×9.7 （寸法は端子、タブ端子を含みません） 7.4×12.5×9.5 7 （サーフェスマウント形） （サーフェスマウント形） （サーフェスマウント形） 質量（約） 1.7 g 0.85 g 0.85 g 1.0 g 構成 1c 2c 2c 2c 交流 0.5A 120VAC 0.3A 125VAC 0.3A 125VAC 0.3A 125VAC 定格負荷 （抵抗負荷） 接 点 直流 1A 24VDC 1A 30VDC 1A 30VDC 1A 30VDC 最大通電電流 2A 2A 2A 2A 最小適用負荷（参考値） 1mA 1VDC（単子接点形） 0.1mA 100mVDC（双子接点形） 0.01mA 10mVDC 0.01mA 10mVDC 0.01mA 10mVDC 定格電圧（DC） 1.5 ～ 24V 1.5 ～ 24V 1.5 ～ 24V 1.5 ～ 24 V コ イ ル 定格消費電力（DC） 150 ～ 175mW 140 ～ 230mW 100 ～ 120mW 140 ～ 230mW C（単子接点形） 耐電圧 開放接点間 400VA 300VAC（双子接点形） 1,000VAC 1,000VAC 1,000VAC （AC50 ～ 絶 60Hz 縁 1分間） 耐 コイル－接点間 1,000VAC 1,500VAC 1,500VAC 1,500VAC 圧 耐サージ 電圧 コイル－接点間 1,500V 2,500V 2,500V 2,500V 電気的寿命 10万回以上 10万回以上 10万回以上 10万回以上 安全規格 UL, CSA, FCC68 UL, CSA, BSI, FCC68, UL, CSA, BSI, FCC68, UL, CSA, BSI, FCC68, Telcordia, IEC60950-1 Telcordia, IEC60950-1 Telcordia, IEC60950-1 梱包 スティック スティック、リール スティック、リール スティック、リール + (-)NCCOMNO + (-)NCCOMNO + (-) NCCOMNO NC COM - (+) NC COM NO - (+) NC COM NO - (+) NC COM NO 3.2 2.22.2 3.2 2.22.2 3.2 2.22.2 NO 端子配列図（mm）・ （Bottom view） （Bottom view） （Bottom view） 内部結線図 - (+) - (+) 2.54 7.62 NCCOMNO NCCOMNO - (+)NC COM NO + (-) NC COM NO + (-) NC COM NO + (-) NC COM NO 3.2 2.22.2 3.2 2.22.2 3.2 2.2 2.2 （Bottom view） （Top view） （Top view） （Top view） • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 • プラスチックシール形 その他 • 無極 • 有極 • 有極 • 有極 （有極/無極はコイル端子極性の • スルーホール/サーフェスマ • スルーホール/サーフェスマ • スルーホール/サーフェスマ 有無を示します） ウントあり ウントあり ウントあり 20 5.08 8.2 5.08 7.2（省実装品） 8.2 5.08 7.2（省実装品） 7.4 3.2 5.7(省実装品）
