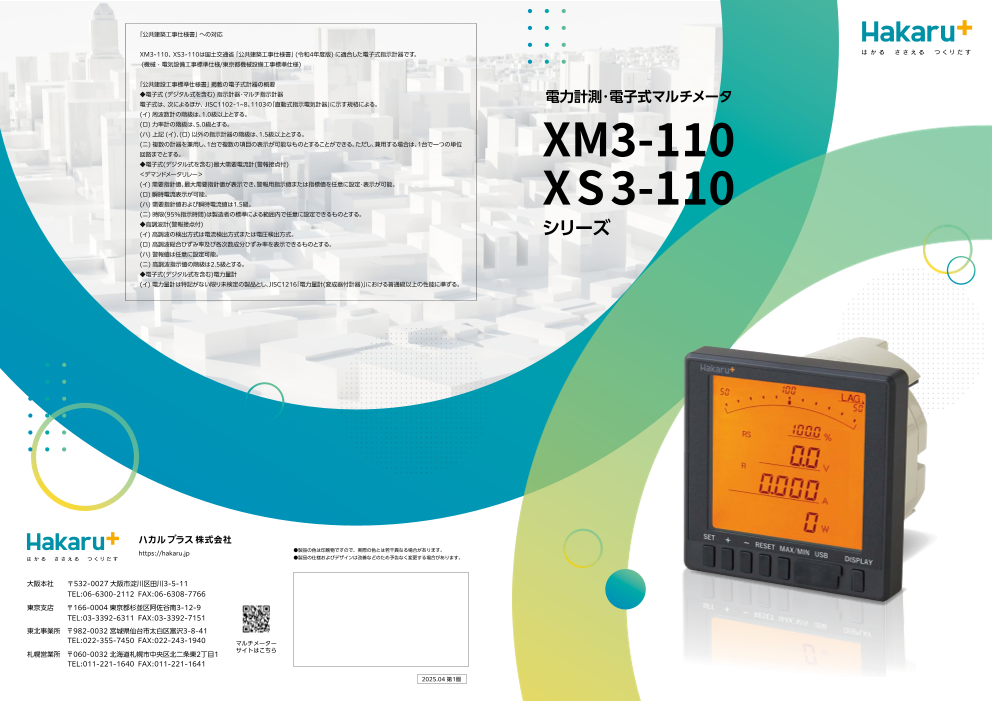

最新電子式マルチメータXM3-110・XS3-110

「公共建築工事仕様書」 への対応 XM3-110、 XS3-110は国土交通省「 公共建築工事仕様書」 (令和4年度版) に適合した電子式指示計器です。 (機械 ・ 電気設備工事標準仕様/東京都機械設備工事標準仕様) 「公共建設工事標準仕様書」 掲載の電子式計器の概要 ◆電子式 (デジタル式を含む) 指示計器・マルチ指示計器 電力計測・電子式マルチメータ 電子式は、 次によるほか、 JISC1102-1~8、1103の「直動式指示電気計器」に示す規格による。 (イ) 周波数計の階級は、1.0級以上とする。 (ロ) 力率計の階級は、5.0級とする。 (ハ) 上記 (イ)、(ロ) 以外の指示計器の階級は、1.5級以上とする。 (ニ) 複数の計器を兼用し、1台で複数の項目の表示が可能なものとすることができる。ただし、兼用する場合は、1台で一つの単位 回路までとする。 XM�-��� ◆電子式(デジタル式を含む)最大需要電流計(警報接点付) ＜デマンドメータリレー＞ (イ) 需要指針値、最大需要指針値が表示でき、警報用指示値または指標値を任意に設定・表示が可能。 (ロ) 瞬時電流表示が可能。 (ハ) 需要指針値および瞬時電流値は1.5級。 XS�-��� (ニ) 時限(95%指示時間)は製造者の標準による範囲内で任意に設定できるものとする。 ◆高調波計(警報接点付) (イ) 高調波の検出方式は電流検出方式または電圧検出方式。 シリーズ (ロ) 高調波総合ひずみ率及び各次数成分ひずみ率を表示できるものとする。 (ハ) 警報値は任意に設定可能。 (ニ) 高調波指示値の階級は2.5級とする。 ◆電子式(デジタル式を含む)電力量計 (イ) 電力量計は特記がない限り未検定の製品とし、JISC1216「電力量計(変成器付計器)」における普通級以上の性能に準ずる。 https://hakaru.jp ●製品の色は印刷物ですので、実際の色とは若干異なる場合があります。 ●製品の仕様およびデザインは改善などのため予告なく変更する場合があります。 大阪本社　　〒532-0027 大阪市淀川区田川3-5-11 TEL:06-6300-2112 FAX:06-6308-7766 東京支店 〒166-0004 東京都杉並区阿佐谷南3-12-9 TEL:03-3392-6311 FAX:03-3392-7151 東北事業所 〒982-0032 宮城県仙台市太白区富沢3-8-41 TEL:022-355-7450 FAX:022-243-1940 マルチメーター 札幌営業所 〒060-0032 北海道札幌市中央区北二条東2丁目1 サイトはこちら TEL:011-221-1640 FAX:011-221-1641 2025.04 第1版 1 2

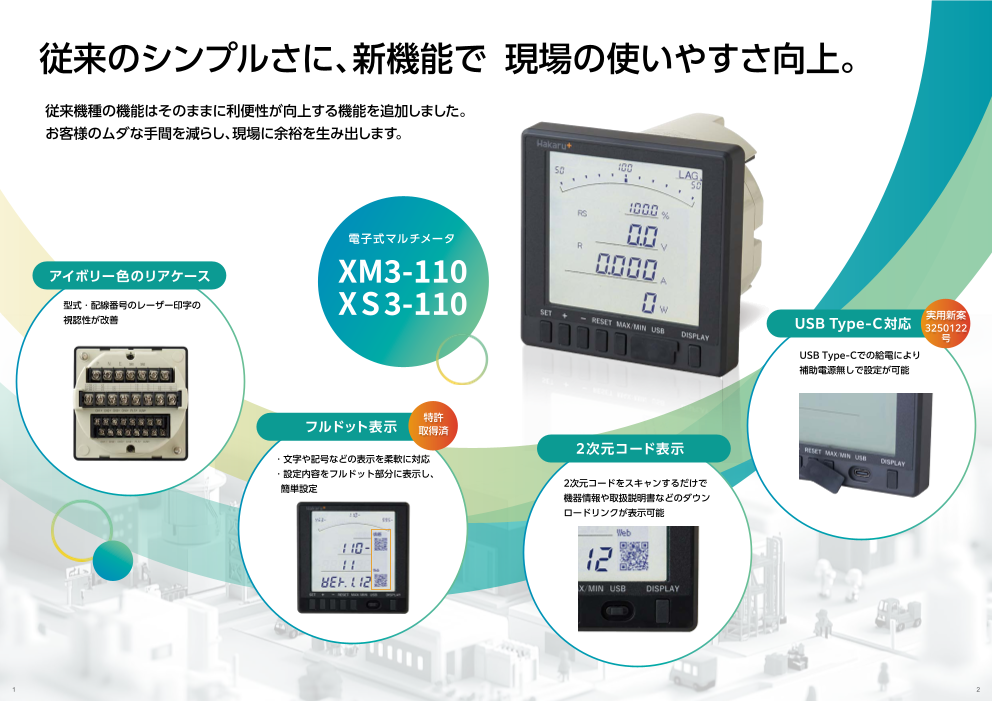

従来のシンプルさに、新機能で 現場の使いやすさ向上。 従来機種の機能はそのままに利便性が向上する機能を追加しました。 お客様のムダな手間を減らし、現場に余裕を生み出します。 電子式マルチメータ アイボリー色のリアケース XM�-��� 型式・配線番号のレーザー印字の XS�-��� 視認性が改善 USB Type-C対応 実用新案 3250122 号 USB Type-Cでの給電により 補助電源無しで設定が可能 特許 フルドット表示 取得済 2次元コード表示 ・文字や記号などの表示を柔軟に対応 ・設定内容をフルドット部分に表示し、 簡単設定 2次元コードをスキャンするだけで 機器情報や取扱説明書などのダウン ロードリンクが表示可能 1 2

ブラッシュアップされた仕様 変わらない仕様 出カテスト機能 電源さえあれば、入力なしでも外部に模擬出力信号を出力 １ アナログ出力 … アナログ出力のゼロ／スパンの出力操作が可能 パルス出力 …… 1パルスごとの出力操作が可能 警報出力 ……… 警報出力のON-OFF 切替操作が可能 3 4 通信出力 ……… 伝送データの出力操作が可能 ２ 検相機能の搭載(三相3線式・三相4線式) 検相機能により、電圧の相順の確認及びCTの方向の確認が容易に 〇電圧相の状態をバーにて表示(右方向にバーが動くと正相となります) 〇デジタル表示には各相ごとの電力状態を表示 １ DI表示点数の増加 ２ 2種類のバックライトカラー DI 1～3の表示を1～5に増加しました。 アンバー、白の2種類からお選びください。 デマンドの時限誤差を防止 各相を常時計測 〇各相の瞬時値・デマンド電流値を常に計測しているため、各相の表示切替によるデマンドの時限誤差なし。 〇設定によってデマンド時限の変更が可能。 屋外盤はアンバー、屋内盤は白がオススメです。 ３ 計測項目の追加 ４ 高調波の詳細計測が可能に 設定用PCソフトHPA-44 現行の計測項目に皮相電力(VA)・Co₂ 高調波(電流・電圧)を第31次まで計測 これまでお使いのTPS-16と同様にPCで 排出量(kgCo₂)が追加されました。 できるようになりました。 簡単に機器の設定・保守ができます。 中段の表示が6桁に増え、買電・売電 5次換算計測も可能です。 マルチメータの型式から相線式や定格、 両方の表示が可能になりました。 表示項目などの各種設定ができます。 現在スマートフォン、タブレットでも 使えるブラウザアプリを開発中です。 設定の際はUSBでの接続をお願いします。 (Lightningケーブル不可) 3 4

本体共通仕様 XS3-110 シリーズ　共通仕様 デジタル表示 表示仕様 押しボタンスイッチ 計測項目 入力定格 桁数 固有誤差 備考 頂目 仕様 項目 操作内容 電流 0~5A 3・4 ± 0.5 % 表示単位 A・kA 切替 表示器 LCD SET 一次側定格値の表示 電圧 0~150V・0~300V 3・4 ± 0.5 % 表示単位 V・kV 切替 バーグラフ 31 セグメント、一部フルドット +（長押し） 詳細の表示切替 上段デジタル表示 4 桁 ( ー表示付 ) -（長押し） 状態の表示切替 電力 0~1kW・-1~0~1kW・0~2kW・ -2~0~2kW 4 ± 0.5 % 表示単位 W・kW・MW 切替、-( マイナス ) 表示 中段デシタル表示 6 桁 ( ー表示付 ) RESET リセット操作 下段デジタル表示 6 桁 ( ー表示付 ) MAX/MIN 最大値・最小値の表示切替 無効電力 0~Lag1kvar・Lead1~0~Lag1kvar 0~Lag2kvarLead2~0~Lag2kvar 4 ± 0.5 % 表示単位 var・kvar・Mvar 切替 Lag・Lead 表示付 バックライト LED 式 DISPLAY 表示内容の切替 皮相電力 0~1kVA・0~2kVA 4 ± 0.5 % 表示単位 VA・kVA・MVA 切替 表示更新時間 0.5 秒 力率 Lead50~100~Lag50・ Lead0~100~Lag0(%) 3 ± 2.0% Lag・Lead 表示付、小数点以下 1 桁 入力仕様 外部操作入力 (XM3-110 シリーズ ) 電力量 デジタル表示は ± 2.0% 定格電流の 5~120% ( 力率 =1) 、 2・3 段目に表示可能 項目 仕様 項目 操作内容 乗率×1・×10・×100・×10000 6 ± 2.5% 定格電流の 10~ 120% ( 力率 =0.5) 、2・3 段目に表示可能 定格 AC 110V ( 最大 AC 150V)・ ± 2.5% 定格電流の 10~ 120% ( 力率 =0) 、2・3 段目に表示可能 電圧側 AC 220V ( 最大 AC 300V) 定格 補助電源と同じ (0.3 秒以上通電で動作、連続通電可 ) 入力1 最大入力電流は 6mA 以下 無効電力量 デジタル表示は 過電圧強度 1.2 倍 (2 時間 ) 備考 本体設定にて、表示切替・リセット等の動作をします。 乗率×1・×10・×100・×10000 6 ± 2.5% 定格電流の 20~120% ( 力率 =0.866) 、2・3 段目に表示可能 ± 3.0% 定格電流の 10% ( 力率 =0.866)、2・3 段目に表示可能 定格 AC 5A 定格 補助電源と同じ (0.3 秒以上通電で動作、連続通電可 ) 電流側 定格電流の 40 倍 ( 1 秒 x2 回 )、 入力2 最大入力電流は 6mA 以下 周波数 45~65Hz・45~55Hz・55~65Hz 3 ± 0.5 % 小数点以下 1 桁 過電流強度 20 倍 (2 秒 x2 回 )、 デマンド電流 デマンド時限 : 0・10・20・30・40・50 秒 10 倍 (0.5 秒 x9 回 + 5 秒 x1 回 )、1.2 倍 (2 時間 ) 備考 本体設定にて、表示切替・リセット等の動作をします。 0~5A 3・4 ± 0.5 % 1・2・3・4・5・6・7・8・9・10・15・20・25・ 30 分から選択設定、 最大デマンド電流 熱伝導演算方式 消費電力 その他 デマンド電力 デマンド時限 : 0・10・20・30・40・50 秒 0~1kW・0~2kW 4 ± 0.5 % 1・2・3・4・5・6・7・8・9・10・15・20・25・ 30 分から選択設定、 頂目  仕様 操作内容 最大デマンド電力 熱伝導演算方式 オプション無し :4VA アナログ出力タイプ× 4:9VA AC100V アナログ出力タイプ× 6:11VA オプション ( オーダー時にご選定ください ) RS-485 通信タイプ :5VA 電気回路端子一括⇔アース端子 CC-Link 通信タイプ :6VA CT 入力端子一括⇔他回路端子一括・アース端子 通信仕様 (各通信方式の通信プロトコルは別途通信仕様書をご参照ください ) オプション無し :5VA 絶縁抵抗  VT 入力端子一括⇔他回路端子一括・アース端子 出力 項目 定格 出力 項目 定格 アナログ出力タイプ× 4:10VA 100MQ以上  補助電源・入力端子一括⇔他回路端子一括・ インターフェイス RS-485 (Modbus) AC200V アナログ出力タイプ× 6:12VA 出力点数 2 回路 DC500V RS-485 通信タイプ :6VA アース端子 アナログ DC4~20mA 最大負荷抵抗 600 Ω ( ※ 1) 伝送距離 1km 以下 ( 最大 32 台 ) 電源 CC-Link 通信タイプ :7VA アナログ出力 ( 通信 ) 端子一括⇔ 応答時間 1 秒以下 ( ※ 2) 通信速度 1200・2400・4800・9600・ オプション無し :4W 他回路端子一括・アース端子 アナログ出力タイプ× 4:9W 警報・パルス出力端子一括⇔他回路端子一括・ 接点容量 AC/DC110V 0.1A 19200bps ( 抵抗負荷 ) XM3-110 伝送ケーブル シールド付より対線 ( 推奨 : DC110V アナログ出力タイプ× 6:11W アース端子 パルス CPEV-S0.9 φ ) RS-485 通信タイプ :5W ON抵抗 MAX 50 Ω CC-Link 通信タイプ :6W 耐電圧  パルス出力端子⇔警報出力端子 パルス幅 100~ 150ms 終端抵抗 100 Ω AC2210V  RS-485 ( 端子短絡で終端抵抗 ON) オプション無し :2.2W 接点電圧の最大値 AC250V(DC220V) DC24V・ アナログ出力タイプ× 4:4W 50・60Hz(5 秒 ) 通信 同期方式 調歩同期方式 接点電流の最大値 AC3A(DC0.3A) (Modbus) DC48V RS-485 通信タイプ :2.4W CC-Link 通信タイプ :3.6W 雷インパルス  電気回路端子一括⇔アース端子 警報 接触抵抗 50m Ω以下 通信制御方式 ポーリングセレクション方式 ( 半 2 重 ) 6kV ※ CC-Link 通信タイプは通信端子を除く電子回路端 出力接点 無電圧 a 接点 AC110V・ 使用コード RTU VT AC110-220V 0.1VA 子一括 復帰方法 自動復帰・手動復帰 ( 設定 ) スタートビット 1 ビット インターフェイス RS-485 AC-220V 0.25VA 測定力テゴリ Ⅲ ( 建設物設備で行われる測定に対するカテゴリ ) データ 8 ビット 伝送距離 1km 以下 ( 最大 32 台 ) データ方式 CT AC5A・1A 0.3VA パリティビット 無 or 偶数 or 奇数 使用温度範囲 -10~55℃ 通信速度 1200・2400・4800・9600・ オプション無し :4VA 19200bPS ストップビット 1 or 2 ビット AC100V アナログ出力タイプ :6VA 使用湿度範囲 30~85%RH ( 結露なきこと ) 伝送ケーブル シールド付よリ対線 RS-485 通信タイプ :5VA ( 推奨 :CPEV-S0.9 φ ) ※ 1 固有誤差は表示固有誤差に同じ 質量 約 550 g ※ 2 最終指示値の± 1% に達するまでの時間 オプション無し :5VA 電源 AC200V アナログ出力タイプ :7VA 視野角 上 75° 下 75° / 左 70° → 70° 終端抵抗 100 Ω RS-485 ( 端子短絡で終端抵抗 ON) RS-485 通信タイプ :6VA 次のような場所では使用しないでください。 通信 同期方式 調歩同期方式 XS3-110 オプション無し :4W DC110V アナログ出力タイプ :6W ・標高 2000m 以上の場所 通信制御方式 ポーリングセレクション方式 ( 半 2 重 ) RS-485 通信タイプ :5W ・潮風、塵埃による汚損の多い場所 使用コード ASCII AC110V・ 特記事項 ・腐食性、硫化ガス、アンモニアガス等、 VT AC110-220V 0.1VA 有毒ガスのある場所 スタートビット 1 ビット AC-220V 0.25VA ・振動、衝撃の多い場所 データ データ 7 ビット ・直射日光の当たる場所 方式 パリティビット 偶数 CT AC5A 0.3VA ストップビット 1 ビット 5 6

XM3-110 シリーズ共通仕様 通信仕様 デジタル表示 ( 各通信方式の通信プロトコルは別途通信仕様書をご参照ください ) 計測項目 入力定格 桁数 固有誤差 備考 方式 項目 定格 方式 項目 定格 電流 0~1A・0~5A 3・4 ± 0.5% 表示単位 A・題切替 インターフェイス RS-485 通信プロトコル CC-LinkVer1.1・ 線間電圧 Ver2 (8 倍モード ) 0~150V・0~300V 伝送距離 1km 以下 ( 最大 32 台 ) 電圧 3・4 ± 0.5% 表示単位 V・kV 切替 相電圧 0~150 √ 3V・0~300 √ 3V 通信速度 1200・2400・4800・9600・ 通信速度 156k・625k・2.5M・5M・ 19200bPS 10Mbps 電力 0~1 kW・-1~0~1kW・0~2kW・-2~0~2kW 4 ± 0.5% 表示単位 W・kW・MIW 切替、一 ( マイナス ) 表示 伝送ケーブル シールド付よリ対線 占有局数 リモートデバイス局 1 局占有 ( 推奨 :CPEV-S0.9 φ ) 設定可能な局番 1~64 無効電力 0~Lag1kvar・Lead1~0~Lag1kvar ± 0.5% 表示単位 var・kvar・Mvar 切替 0~Lag2kvar・Lead2~0~Lag2kvar 4 ± 2.0% Lag・Lead 表示、一 ( マイナス ) 表示付 終端抵抗 100 Ω ( 端子短絡で終端抵抗 ON) 接続可能台数 42 台体ユニットのみで構成の 皮相電力 0~1kVA・0~2kVA 4 ± 0.5% 表示単位 VA・kVA・MVA 切替 RS-485 CC-Link 場合　　　 通信 同期方式 調歩同期方式 通信 CC- 送受信各 4 ワード 力率 Lead50~100~Lag50・ Lead0~100~Lag0 (%) 3 ± 2.0% Lag・Lead 表示付、小数点以下 1 桁 通信制御方式 ポーリングセレクション方式 LinkVer1.1 ( アナログデータ用 ) ( 半 2 重 ) ± 2.0% 固有誤差定格電流の 5~120%( 力率 =1 )、2・3 段目に表示可能 ワード領域 電力量 × 1~ × 10000 6 使用コード ASCII CC- 送受信各 32 ワード ± 2.5% 固有誤差定格電流の 10~120%( 力率 =0.5)、2・3 段目に表示可能 LinkVer2.2 ( アナログデータ用 ) スタートビット 1 ビット ± 2.5% 固有誤差定格電流の 10~120%( 力率 =0)、2・3 段目に表示可能 CC- 送受信各 32 ビット 無効電力量 × 1~ × 10000 6 ± 2.5% 固有誤差定格電流の 20~120%( 力率 =0.866)、2・3 段目に表示可能 データ データ 7 ビット LinkVer1.1 ( 接点データ用 ) 方式 パリティビット 偶数 ビット領域 ± 3.0% 固有誤差定格電流の 10%( 力率 =0.866)、2・3 段目に表示可能 CC- 送受信各 256 ビット ストップビット 1 ビット LinkVer2.2 ( 接点データ用 ) 周波数 45 ~ 65Hz・45 ~55Hz・55 ~ 65Hz 3 ± 0.5% 小数点以下 1 桁 インターフェイス RS-485 (Modbus) 補助電源と同じ。 デマンド電流 デマンド時限 : 0・10・20・30・40・50 秒 接点状態入力 (0.3 秒以上通電で動作、連続通 0~5A・0~1A 3・4 ± 0.5% 1・2・3・4・5・6・7・8・9・10・15・20・25・ 30 分から選択 伝送距離 1km 以下 ( 最大 32 台 ) 電可 ) 最大デマンド電流 設定、熱伝導方式 最大入力電流は 6mA 以下。 通信速度 1200・2400・4800・9600・ 19200bps デマンド電力 デマンド時限 : 0・10・20・30・40・50 秒 0~1kW・0~2kW 4 ± 0.5% 1・2・3・4・5・6・7・8・9・10・15・20・25・ 30 分から選択 伝送ケーブル シールド付より対線 最大デマンド電力 設定、熱伝導方式 ( 推奨 : CPEV-S0.9 φ ) 終端抵抗 100 Ω 電流延長計測 0~5A・0~25A 3・4 ± 8.0% 表示単位 A・kA 切替・5 倍延長 (R 相のみ計測 ) RS-485 ( 端子短絡で終端抵抗 ON) 表示単位 A･kA 切換え､ R 相･S 相･T 相を計測 ( 三相 4 線は R､ S､ T) 通信  同期方式 調歩同期方式 高調波電流 総合実効値 : 0 ~ 1A・0~5A (Modbus) 総合歪率 : 0~ 100% 3・4 ± 2.5% 総合実効値、総合歪率､ 各次実効値 ･ 歪率､ 5 次換算実効値 ･ 歪率 各次実効値の次数は 1 ～ 31 次までの奇数次高調波を表示 通信制御方式 ポーリングセレクション方式 各次歪率の次数は 3 ～ 31 次までの奇数次高調波を表示 ( 半 2 重 ) 表示単位 V･kV 切換え､ RS 間 ･ST 間 ･TR 間を計測（三相 4 線は RN,SN,TN） 高調波電圧 総合実効値 :0~150V・0~300V 総合実効値、総合歪率､ 各次実効値 ･ 歪率､ 5 次換算実効値 ･ 歪率 使用コード RTU 総合歪率 :0~100% 3・4 ± 2.5% 各次実効値の次数は 1 ～ 31 次までの奇数次高調波を表示 スタートビット 1 ビット 各次歪率の次数は 3 ～ 31 次までの奇数次高調波を表示 零相電圧 データ データ 8 ビット ET : ACI 10・AC190.5V ZPD : AC7V・AC7.6V 3・4 ± 1.0% 方式 最大零相電圧 パリティビット 無 or 偶数 or 奇数 ストップビット 1 or 2 ビット Io AC0.8A 4 ± 10.0% 表示単位 A Ior AC0.1A オプション ( オーダー時にご選定ください ) 応答時間 出力 項目 定格 表示 4秒以下(※2) 出力点数 4回路 or 6回路 XM2-110 アナログ 1秒以下(※2) DC4~20mA 最大負荷抵抗600Ω(※1) 表示 ( 線間電圧 ) 4秒以下(※2) DC0~1mA 最小負荷抵抗10kΩ(※1) アナログ 種類 DC0~10V 最小負荷抵抗10kΩ(※1) アナログ ( 線間電圧 ) 1秒以下(※2) DC1~5V 最小負荷抵抗5kΩ(※1) 表示 ( 周波数 ) 4秒以下(※2) XM2-110-5 DC0~5V 最小負荷抵抗5kΩ(※1) アナログ ( 周波数 ) 1秒以下(※2) 応答時間 1秒以下(※2) 表示 (Vo) 0.05秒以下(※2) 接点容量 AC/DC110V 0.1A (抵抗負荷) アナログ (Vo) 0.05秒以下(※2) パルス ON抵抗 MAX 50Ω パルス幅 100~150ms 表示 4秒以下(※2) 接点電圧の最大値 AC250V(DC220V) XM2-110-6 アナログ 1秒以下(※2) 接点電流の最大値 AC3A(DC0.3A) Io・Ior 1秒以下(※2) 警報 接触抵抗 50mΩ以下 ※ 1 固有誤差は表示固有誤差に同じ 出力接点 無電圧a接点 ※ 2 最終指示値の± 1% に達するまでの時間 復帰方法 自動復帰・手動復帰(設定) 7 8

XM3-110-9 シリーズ XM3-110-9(3CT) シリーズ 型式 型式 XM3-110-99 ① - ②③ 0- ④⑤⑥ XM3-110-99 ① - ②③ 0- ④⑤⑥ -X16 機種 相線式 電圧入力 電流入力 補助電源 外部操作入力 機種 相線式 電圧入力 電流入力 補助電源 外部操作入力 高機能交流計測 単相 2 線・単相三線・三相 3 線 AC110V　AC220V 高機能交流計測 単相 2 線・単相三線・三相 3 線 AC110V　AC220V ( 設定切替 ) ( 設定切替 ) 型式指定 型式指定 2 点 電流 3CT 計測 ( 設定切替 ) ( 設定切替 ) 型式指定 型式指定 2 点 ①  ②  ③  ④  ⑤  ⑥  ①  ②  ③  ④  ⑤  ⑥  電流入力定格 オプション1 オプション 2 補助電源 バックライト パネル枠 電流入力定格 オプション1 オプション 2 補助電源 バックライト パネル枠 AC85~264V AC85~264V 5 5A 0 オプションなし 0 オプションなし 1 または 1 アンバー 無 黒 5(3CT) 5A 0 オプションなし 0 オプションなし 1 または 1 アンバー 無 黒 DC85V~143V DC85V~143V 1 1A 1 4~20mA × 4 1 パルス出力× 1+ 警報出力× 1 2 ※ DC20~40V 4 白 1(3CT) 1A 1 4~20mA × 4 1 パルス出力× 1+ 警報出力× 1 2 ※ DC20~40V 4 白 2 RS-485 + 接点状態入力 x 5 点 2 警報出力× 2 3 ※ DC30~60V 2 RS-485 + 接点状態入力 x 5 点 2 警報出力× 2 3 ※ DC30~60V 4 0~1mAx4 3 パルス出力× 2 4 0~1mAx4 3 パルス出力× 2 5 0~10V × 4 5 0~10V × 4 6 1~5V × 4 ※オプション 1 で F,P を選択時は不可になります 6 1~5V × 4 ※オプション 1 で F,P を選択時は不可になります 7 0~5V × 4 7 0~5V × 4 C CC-Link+ 接点状態入力× 5 点 C CC-Link+ 接点状態入力× 5 点 F 4~20mAx6 F 4~20mAx6 2025年 10月リリース予定 M Modbus+ 接点状態入力× 5 点 M Modbus+ 接点状態入力× 5 点 P 4~20mA × 4( チャンネル間絶縁 ) P 4~20mA × 4( チャンネル間絶縁 ) 90±0.5 90±0.5 パネルカット パネルカット 締め付けトルク 締め付けトルク 1.5~2.0N・m 102∅孔 90±0.5 1.5~2.0N・m 102∅孔 90±0.5 2-6∅孔 2-6∅孔 XM3-110 オプションなし外形図寸法 XM3-110 オプションあり外形図寸法 16.5±0.5 16.5±0.5 110±1 ∅100±1 88.1±1 110±1 ∅100±1 88.1±1 110±1 110±1 M4ネジ 0.8 M5ネジ M3ネジ M4ネジ 0.8 M5ネジ 9 10 承認 確認 作成者 ＫＡＪＩＷＡＲＡ 用 電子式マルチメータ 承認 確認 作成者 ＫＡＪＩＷＡＲＡ 用 電子式マルチメータ 図 作成日 ２０２５／０２／１８ 図 歴 歴途 ＸＭ３－１１０　オプションなし 作成日 ２０２５／０２／１８ 途 ＸＭ３－１１０　オプションあり 及 尺度 三角法 及図 外形寸法図 尺度 三角法 図 改 改 訂 名 外形寸法図 日　付 訂正者 訂正理由 オプションなし 訂 Ｄ日－　付１０訂４正７者２１訂正理由 オプションあり 名 図 図 番 番 Ｄ－１０４７２０

XM3-110-4 シリーズ XM3-110-5 シリーズ 型式 型式 XM3-110-49 ① - ②③ 0- ④⑤⑥ XM3-110-51 ① - ②③ 0- ④⑤⑥ 機種 相線式 電圧入力 電流入力 補助電源 外部操作入力 機種 相線式 電圧入力 電流入力 補助電源 外部操作入力 AC110V √ 3V 高機能交流計測 三相 4 線 AC220V √ 3V 型式指定 型式指定 2 点 高機能交流計測 三相 3 線 AC110V - 型式指定 2 点 ( 設定切替 ) ①  ②  ③  ④  ⑤  ⑥   ①  ②  ③  ④  ⑤  ⑥  電流入力定格 オプション1 オプション 2 補助電源 バックライト パネル枠 電流入力定格 オプション1 オプション 2 補助電源 バックライト パネル枠 AC85~264V EVT 三次側 AC85~264V 5 5A 0 オプションなし 0 オプションなし 1 または 1 アンバー 無 黒 1 0 オプションなし 0 オプションなし 1 または 1 アンバー 無 黒 DC85V~143V (110/190.5) DC85V~143V 1 1A 1 4~20mA × 4 1 パルス出力× 1+ 警報出力× 1 2 ※ DC20~40V 4 白 2 ZPD(7V) 1 4~20mA × 4 1 パルス出力× 1+ 警報出力× 1 2 DC20~40V 4 白 2 RS-485 + 接点状態入力 x 5 点 2 警報出力× 2 3 ※ DC30~60V 3 ZPD(7.6V) 2 RS-485 + 接点状態入力 x 5 点 2 警報出力× 2 3 DC30~60V 4 0~1mAx4 3 パルス出力× 2 4 0~1mAx4 3 パルス出力× 2 5 0~10V × 4 5 0~10V × 4 6 1~5V × 4 ※オプション 1 で F,P を選択時は不可になります 6 1~5V × 4 7 0~5V × 4 7 0~5V × 4 C CC-Link+ 接点状態入力× 5 点 C CC-Link+ 接点状態入力× 5 点 F 4~20mAx6 M Modbus+ 接点状態入力× 5 点 2026年 1月リリース予定 M Modbus+ 接点状態入力× 5 点 P 4~20mA × 4( チャンネル間絶縁 ) 90±0.5 90±0.5 パネルカット パネルカット 締め付けトルク 締め付けトルク 1.5~2.0N・m 102∅孔 1.5~2.0N・m 102∅孔 90±0.5 90±0.5 2-6∅孔 2-6∅孔 XM3-110 オプションなし外形図寸法 XM3-110 オプションあり外形図寸法 16.5±0.5 16.5±0.5 110±1 ∅100±1 88.1±1 110±1 ∅100±1 88.1±1 110±1 110±1 M4ネジ 0.8 M5ネジ M3ネジ M4ネジ 0.8 M5ネジ 11 12 承認 確認 作成者 ＫＡＪＩＷＡＲＡ 用 電子式マルチメータ 承認 確認 作成者 ＫＡＪＩＷＡＲＡ 用 電子式マルチメータ 図 作成日 ２０２５／０２／１８ 図 歴 歴途 ＸＭ３－１１０　オプションなし 作成日 ２０２５／０２／１８ 途 ＸＭ３－１１０　オプションあり 及 尺度 三角法 及図 外形寸法図 尺度 三角法 図 改 改 訂 名 外形寸法図 日　付 訂正者 訂正理由 オプションなし 訂図 日　付 訂正者 訂正理由 オプションあり 名 Ｄ－１０４７２１ 図 番 番 Ｄ－１０４７２０

XM3-110-6 シリーズ XS3-110 シリーズ 型式 型式 XM3-110-6 ①② - ③④ 0- ⑤⑥⑦ XS3-110-995- ①② 0-1 ③④ 機種 相線式 電圧入力 電流入力 補助電源 外部操作入力 機種 相線式 電圧入力 電流入力 補助電源 外部操作入力 交流計測 単相 2 線・単相三線・三相 3 線 AC110V AC220V 漏洩電流計測 単相三線・三相 3 線 AC110V AC220V ( 設定切替 ) ( 設定切替 ) 型式指定 型式指定 2 点 ( 設定切替 ) ( 設定切替 ) 5A AC85~264V または DC85V~143V - ①  ②  ③  ④  ⑤  ⑥  ⑦  ①、② ⑤  ⑥  ZCT 電流入力定格 オプション1 オプション 2 補助電源 バックライト パネル枠 オプション バックライト パネル枠 AC85~264V 00 オプションなし 1 アンバー 無 黒 H M-30( 光商工 ) 5 5A 0 オプションなし 0 オプションなし 1 または 1 アンバー 無 黒 DC85V~143V 11 4~20mA × 4 4 白 ZT30B( 三菱 ) M ZT60B( 三菱 ) 20 RS-485 ZT80B( 三菱 ) 1 1A 1 4~20mA × 4 1 パルス出力× 1+ 警報出力× 1 2 DC20~40V 4 白 ZT100B( 三菱 ) L OTG-LA30 M0 Modbus ( オムロン ) 2 RS-485 + 接点状態入力 x 5 点 2 警報出力× 2 3 DC30~60V 4 0~1mAx4 3 パルス出力× 2 5 0~10V × 4 6 1~5V × 4 7 0~5V × 4 C CC-Link+ 接点状態入力× 5 点 2025年 10月リリース予定 M Modbus+ 接点状態入力× 5 点 90±0.5 90±0.5 パネルカット パネルカット 締め付けトルク 締め付けトルク 1.5~2.0N・m 102∅孔 102∅孔 90±0.5 1.5~2.0N・m 90±0.5 2-6∅孔 2-6∅孔 XS3-110 オプションなし外形図寸法 XS3-110 オプションあり外形図寸法 110±1 16.5±0.5 110±1 16.5±0.5 ∅100±1 88.1±1 ∅100±1 88.1±1 110±1 110±1 M4ネジ M5ネジ M3ネジ M4ネジ 0.8 0.8 M5ネジ 13 14 承認 確認 作成者 ＫＡＪＩＷＡＲＡ 用 電子式マルチメータ 作成日 ２０２５／０２／１８ 途 ＸＳ３－１１０　オプションあり 図 歴 尺度 三角法 図 及 名 外形寸法図 承認 確認 作成者 ＫＡＪＩＷＡＲＡ 用改 電子式マルチメータ オプションなし 作成日 訂 オプ 図 ２０２５／０２／１８ 途 日ＸＳ　３付－１１０訂　正オ者プションな訂し正理由 ションあり 番 Ｄ－１０４７２２ 図 歴 尺度 三角法 図 及 名 外形寸法図 改 訂 図 番 Ｄ－１０４７２３
