ギアドモータ　ブラシ付き　TP-3640-CEシリーズ

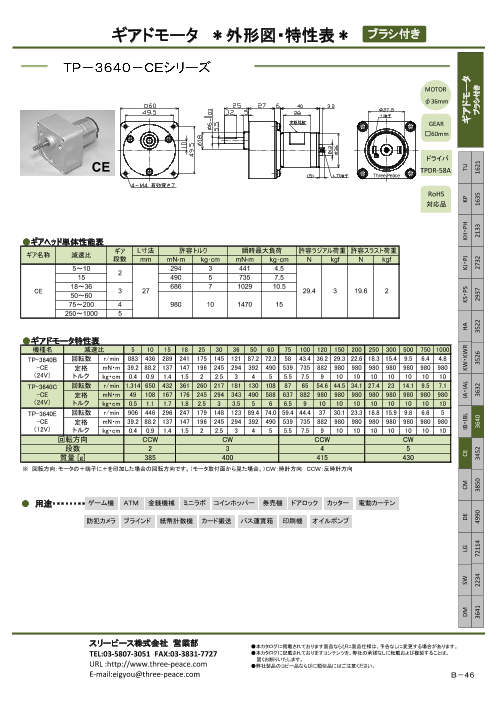

ギアドモータ ＊外形図・特性表＊ ブラシ付き MOTOR φ36mm GEAR □60mm ドライバ CE TPDR-58A Three Peace RoHS 対応品 ●ギアヘッド単体性能表 ギア L寸法 許容トルク 瞬時最大負荷 許容ラジアル荷重 許容スラスト荷重 ギア名称 減速比 段数 mm mN-m kg･cm mN-m kg･cm N kgf N kgf 5～10 294 3 441 4.52 15 490 5 735 7.5 18～36 686 7 1029 10.5 CE 3 27 29.4 3 19.6 250～60 75～200 4 980 10 1470 15 250～1000 5 ●ギアドモータ特性表 機種名 減速比 5 10 15 18 25 30 36 50 60 75 100 120 150 200 250 300 500 750 1000 TP-3640B 回転数 r/min 883 436 289 241 175 145 121 87.2 72.3 58 43.4 36.2 29.3 22.6 18.3 15.4 9.5 6.4 4.8 -CE 定格 mN・m 39.2 88.2 137 147 196 245 294 392 490 539 735 882 980 980 980 980 980 980 980 （24V） トルク kg・cm 0.4 0.9 1.4 1.5 2 2.5 3 4 5 5.5 7.5 9 10 10 10 10 10 10 10 TP-3640C 回転数 r/min 1,314 650 432 361 260 217 181 130 108 87 65 54.6 44.5 34.1 27.4 23 14.1 9.5 7.1 -CE 定格 mN・m 49 108 167 176 245 294 343 490 588 637 882 980 980 980 980 980 980 980 980 （24V） トルク kg・cm 0.5 1.1 1.7 1.8 2.5 3 3.5 5 6 6.5 9 10 10 10 10 10 10 10 10 TP-3640E 回転数 r/min 906 446 296 247 179 148 123 89.4 74.0 59.4 44.4 37 30.1 23.3 18.8 15.9 9.8 6.6 5 -CE 定格 mN・m 39.2 88.2 137 147 196 245 294 392 490 539 735 882 980 980 980 980 980 980 980 （12V） トルク kg・cm 0.4 0.9 1.4 1.5 2 2.5 3 4 5 5.5 7.5 9 10 10 10 10 10 10 10 回転方向 CCW CW CCW CW 段数 2 3 4 5 質量 [g] 385 400 415 430 ※ 回転方向：モータの＋端子に＋を印加した場合の回転方向です。（モータ取付面から見た場合。）ＣＷ：時計方向 ＣＣＷ：反時計方向 ● 用途・・・・・・・・・ゲーム機 ＡＴＭ 金銭機械 ミニラボ コインホッパー 券売機 ドアロック カッター 電動カーテン 防犯カメラ ブラインド 紙幣計数機 カード搬送 バス運賃箱 印刷機 オイルポンプ スリーピース株式会社 営業部 ●本カタログに掲載されております製品ならびに製品仕様は、予告なしに変更する場合があります。 TEL:03-5807-3051 FAX:03-3831-7727 ●本カタログに記載されておりますコンテンツを、弊社の承諾なしに転載および複製することは、 固くお断りいたします。 URL :http://www.three-peace.com ●弊社製品のコピー品ならびに類似品にはご注意ください。 E-mail:eigyou@three-peace.com Ｂ－４６ DM SW LG DE CM CE IB・IBL IA・IAL KW・KWR HA KS・PS KJ・PJ KH・PH KP TU ギアドモータ 3641 2234 72114 4990 3850 3452 3640 3632 3526 3522 2937 2732 2133 1635 1621 ブラシ付き
