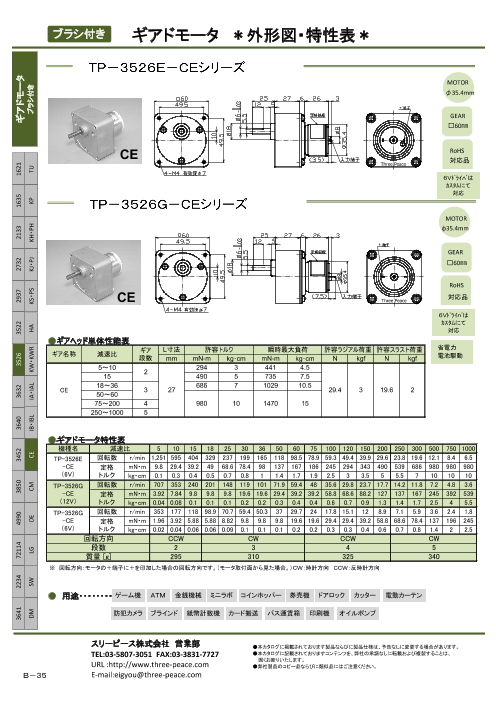

ギアドモータ　ブラシ付き　TP-3526E-CEシリーズ/TP-3526G-CEシリーズ

ブラシ付き ギアドモータ ＊外形図・特性表＊ MOTOR φ35.4mm GEAR □60㎜ CE RoHS Three Peace 対応品 ６Ｖﾄﾞﾗｲﾊﾞは ｶｽﾀﾑにて 対応 MOTOR φ35.4mm GEAR □60㎜ RoHS CE Three Peace 対応品 ６Ｖﾄﾞﾗｲﾊﾞは ｶｽﾀﾑにて 対応 ●ギアヘッド単体性能表 ギア L寸法 許容トルク 瞬時最大負荷 許容ラジアル荷重 許容スラスト荷重 省電力 ギア名称 減速比 段数 mm mN-m kg･cm mN-m kg･cm N kgf N kgf 電池駆動 5～10 294 3 441 4.52 15 490 5 735 7.5 18～36 686 7 1029 10.5 CE 3 27 29.4 3 19.6 250～60 75～200 4 980 10 1470 15 250～1000 5 ●ギアドモータ特性表 機種名 減速比 5 10 15 18 25 30 36 50 60 75 100 120 150 200 250 300 500 750 1000 TP-3526E 回転数 r/min 1,251 595 404 329 237 199 165 118 98.5 78.9 59.3 49.4 39.9 29.6 23.8 19.6 12.1 8.4 6.5 -CE 定格 mN・m 9.8 29.4 39.2 49 68.6 78.4 98 137 167 186 245 294 343 490 539 686 980 980 980 （6V） トルク kg・cm 0.1 0.3 0.4 0.5 0.7 0.8 1 1.4 1.7 1.9 2.5 3 3.5 5 5.5 7 10 10 10 TP-3526G 回転数 r/min 707 353 240 201 148 119 101 71.9 59.4 48 35.6 29.8 23.7 17.7 14.2 11.8 7.2 4.8 3.6 -CE 定格 mN・m 3.92 7.84 9.8 9.8 9.8 19.6 19.6 29.4 39.2 39.2 58.8 68.6 88.2 127 137 167 245 392 539 （12V） トルク kg・cm 0.04 0.08 0.1 0.1 0.1 0.2 0.2 0.3 0.4 0.4 0.6 0.7 0.9 1.3 1.4 1.7 2.5 4 5.5 TP-3526G 回転数 r/min 353 177 118 98.9 70.7 59.4 50.3 37 29.7 24 17.8 15.1 12 8.9 7.1 5.9 3.6 2.4 1.8 -CE 定格 mN・m 1.96 3.92 5.88 5.88 8.82 9.8 9.8 9.8 19.6 19.6 29.4 29.4 39.2 58.8 68.6 78.4 137 196 245 （6V） トルク kg・cm 0.02 0.04 0.06 0.06 0.09 0.1 0.1 0.1 0.2 0.2 0.3 0.3 0.4 0.6 0.7 0.8 1.4 2 2.5 回転方向 CCW CW CCW CW 段数 2 3 4 5 質量 [g] 295 310 325 340 ※ 回転方向：モータの＋端子に＋を印加した場合の回転方向です。（モータ取付面から見た場合。）ＣＷ：時計方向 ＣＣＷ：反時計方向 ● 用途・・・・・・・・・ゲーム機 ＡＴＭ 金銭機械 ミニラボ コインホッパー 券売機 ドアロック カッター 電動カーテン 防犯カメラ ブラインド 紙幣計数機 カード搬送 バス運賃箱 印刷機 オイルポンプ スリーピース株式会社 営業部 ●本カタログに掲載されております製品ならびに製品仕様は、予告なしに変更する場合があります。 TEL:03-5807-3051 FAX:03-3831-7727 ●本カタログに記載されておりますコンテンツを、弊社の承諾なしに転載および複製することは、 固くお断りいたします。 URL :http://www.three-peace.com ●弊社製品のコピー品ならびに類似品にはご注意ください。 Ｂ－３５ E-mail:eigyou@three-peace.com 3641 2234 72114 4990 3850 3452 3640 3632 3526 3522 2937 2732 2133 1635 1621 ギアドモータ DM SW LG DE CM CE IB・IBL IA・IAL KW・KWR HA KS・PS KJ・PJ KH・PH KP TU ブラシ付き
