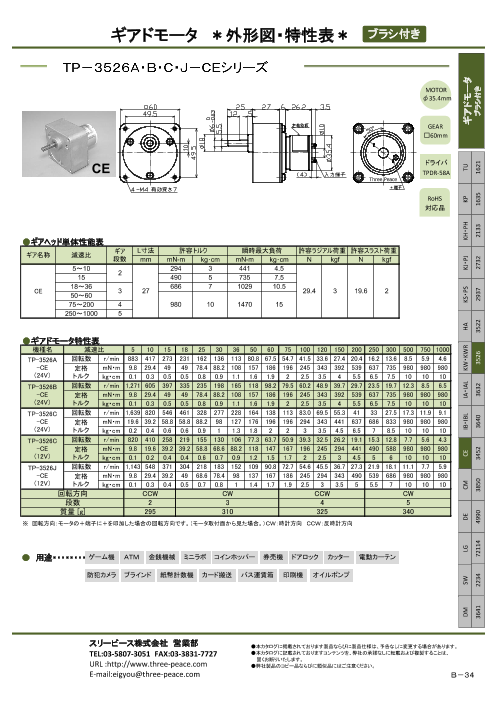

ギアドモータ　ブラシ付き　TP-3526A・B・C・J-CEシリーズ

ギアドモータ ＊外形図・特性表＊ ブラシ付き MOTOR φ35.4mm GEAR □60mm CE ドライバTPDR-58A Three Peace RoHS 対応品 ●ギアヘッド単体性能表 ギア L寸法 許容トルク 瞬時最大負荷 許容ラジアル荷重 許容スラスト荷重 ギア名称 減速比 段数 mm mN-m kg･cm mN-m kg･cm N kgf N kgf 5～10 294 3 441 4.52 15 490 5 735 7.5 18～36 686 7 1029 10.5 CE 3 27 29.4 3 19.6 250～60 75～200 4 980 10 1470 15 250～1000 5 ●ギアドモータ特性表 機種名 減速比 5 10 15 18 25 30 36 50 60 75 100 120 150 200 250 300 500 750 1000 TP-3526A 回転数 r/min 883 417 273 231 162 136 113 80.8 67.5 54.7 41.5 33.6 27.4 20.4 16.2 13.6 8.5 5.9 4.6 -CE 定格 mN・m 9.8 29.4 49 49 78.4 88.2 108 157 186 196 245 343 392 539 637 735 980 980 980 （24V） トルク kg・cm 0.1 0.3 0.5 0.5 0.8 0.9 1.1 1.6 1.9 2 2.5 3.5 4 5.5 6.5 7.5 10 10 10 TP-3526B 回転数 r/min 1,271 605 397 335 235 198 165 118 98.2 79.5 60.2 48.9 39.7 29.7 23.5 19.7 12.3 8.5 6.5 -CE 定格 mN・m 9.8 29.4 49 49 78.4 88.2 108 157 186 196 245 343 392 539 637 735 980 980 980 （24V） トルク kg・cm 0.1 0.3 0.5 0.5 0.8 0.9 1.1 1.6 1.9 2 2.5 3.5 4 5.5 6.5 7.5 10 10 10 TP-3526C 回転数 r/min 1,639 820 546 461 328 277 228 164 138 113 83.0 69.5 55.3 41 33 27.5 17.3 11.9 9.1 -CE 定格 mN・m 19.6 39.2 58.8 58.8 88.2 98 127 176 196 196 294 343 441 637 686 833 980 980 980 （24V） トルク kg・cm 0.2 0.4 0.6 0.6 0.9 1 1.3 1.8 2 2 3 3.5 4.5 6.5 7 8.5 10 10 10 TP-3526C 回転数 r/min 820 410 258 219 155 130 106 77.3 63.7 50.9 39.3 32.5 26.2 19.1 15.3 12.8 7.7 5.6 4.3 -CE 定格 mN・m 9.8 19.6 39.2 39.2 58.8 68.6 88.2 118 147 167 196 245 294 441 490 588 980 980 980 （12V） トルク kg・cm 0.1 0.2 0.4 0.4 0.6 0.7 0.9 1.2 1.5 1.7 2 2.5 3 4.5 5 6 10 10 10 TP-3526J 回転数 r/min 1,143 548 371 304 218 183 152 109 90.8 72.7 54.6 45.5 36.7 27.3 21.9 18.1 11.1 7.7 5.9 -CE 定格 mN・m 9.8 29.4 39.2 49 68.6 78.4 98 137 167 186 245 294 343 490 539 686 980 980 980 （12V） トルク kg・cm 0.1 0.3 0.4 0.5 0.7 0.8 1 1.4 1.7 1.9 2.5 3 3.5 5 5.5 7 10 10 10 回転方向 CCW CW CCW CW 段数 2 3 4 5 質量 [g] 295 310 325 340 ※ 回転方向：モータの＋端子に＋を印加した場合の回転方向です。（モータ取付面から見た場合。）ＣＷ：時計方向 ＣＣＷ：反時計方向 ● 用途・・・・・・・・・ゲーム機 ＡＴＭ 金銭機械 ミニラボ コインホッパー 券売機 ドアロック カッター 電動カーテン 防犯カメラ ブラインド 紙幣計数機 カード搬送 バス運賃箱 印刷機 オイルポンプ スリーピース株式会社 営業部 ●本カタログに掲載されております製品ならびに製品仕様は、予告なしに変更する場合があります。 TEL:03-5807-3051 FAX:03-3831-7727 ●本カタログに記載されておりますコンテンツを、弊社の承諾なしに転載および複製することは、 固くお断りいたします。 URL :http://www.three-peace.com ●弊社製品のコピー品ならびに類似品にはご注意ください。 E-mail:eigyou@three-peace.com Ｂ－３４ DM SW LG DE CM CE IB・IBL IA・IAL KW・KWR HA KS・PS KJ・PJ KH・PH KP TU ギアドモータ 3641 2234 72114 4990 3850 3452 3640 3632 3526 3522 2937 2732 2133 1635 1621 ブラシ付き
