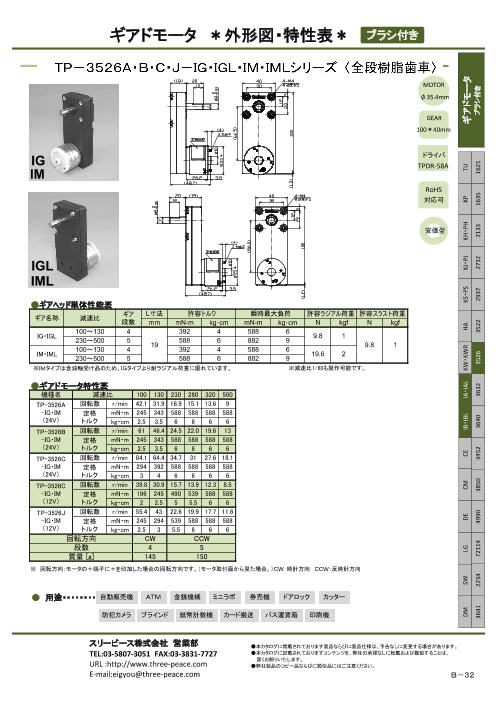

ギアドモータ　ブラシ付き　TP-3526A・B・C・J-・IG・IGL・IM・IMLシリーズ【全段樹脂歯車】

ギアドモータ ＊外形図・特性表＊ ブラシ付き MOTOR φ35.4mm GEAR 100＊40mm IG ドライバTPDR-58A IM RoHS 対応可 安価型 IGL IML ●ギアヘッド単体性能表 ギア L寸法 許容トルク 瞬時最大負荷 許容ラジアル荷重 許容スラスト荷重 ギア名称 減速比 段数 mm mN-m kg･cm mN-m kg･cm N kgf N kgf 100～130 4 392 4 588 6 IG・IGL 9.8 1230～500 5 588 6 882 919 9.8 1 100～130 4 392 4 588 6 IM・IML 19.6 2230～500 5 588 6 882 9 ※ＩMタイプは含油軸受け品のため、ＩＧタイプより耐ラジアル荷重に優れています。 ※減速比1/60も製作可能です。 ●ギアドモータ特性表 機種名 減速比 100 130 230 280 320 500 TP-3526A 回転数 r/min 42.1 31.9 16.9 15.1 13.6 9 -IG・IM 定格 mN・m 245 343 588 588 588 588 （24V） トルク kg・cm 2.5 3.5 6 6 6 6 TP-3526B 回転数 r/min 61 46.4 24.5 22.0 19.6 13 -IG・IM 定格 mN・m 245 343 588 588 588 588 （24V） トルク kg・cm 2.5 3.5 6 6 6 6 TP-3526C 回転数 r/min 84.1 64.4 34.7 31 27.6 18.1 -IG・IM 定格 mN・m 294 392 588 588 588 588 （24V） トルク kg・cm 3 4 6 6 6 6 TP-3526C 回転数 r/min 39.8 30.9 15.7 13.9 12.3 8.5 -IG・IM 定格 mN・m 196 245 490 539 588 588 （12V） トルク kg・cm 2 2.5 5 5.5 6 6 TP-3526J 回転数 r/min 55.4 43 22.6 19.9 17.7 11.6 -IG・IM 定格 mN・m 245 294 539 588 588 588 （12V） トルク kg・cm 2.5 3 5.5 6 6 6 回転方向 CW CCW 段数 4 5 質量 [g] 145 150 ※ 回転方向：モータの＋端子に＋を印加した場合の回転方向です。（モータ取付面から見た場合。）ＣＷ：時計方向 ＣＣＷ：反時計方向 ● 用途・・・・・・・・・自動販売機 ＡＴＭ 金銭機械 ミニラボ 券売機 ドアロック カッター 防犯カメラ ブラインド 紙幣計数機 カード搬送 バス運賃箱 印刷機 スリーピース株式会社 営業部 ●本カタログに掲載されております製品ならびに製品仕様は、予告なしに変更する場合があります。 TEL:03-5807-3051 FAX:03-3831-7727 ●本カタログに記載されておりますコンテンツを、弊社の承諾なしに転載および複製することは、 固くお断りいたします。 URL :http://www.three-peace.com ●弊社製品のコピー品ならびに類似品にはご注意ください。 E-mail:eigyou@three-peace.com Ｂ－３２ DM SW LG DE CM CE IB・IBL IA・IAL KW・KWR HA KS・PS KJ・PJ KH・PH KP TU ギアドモータ 3641 2234 72114 4990 3850 3452 3640 3632 3526 3522 2937 2732 2133 1635 1621 ブラシ付き
