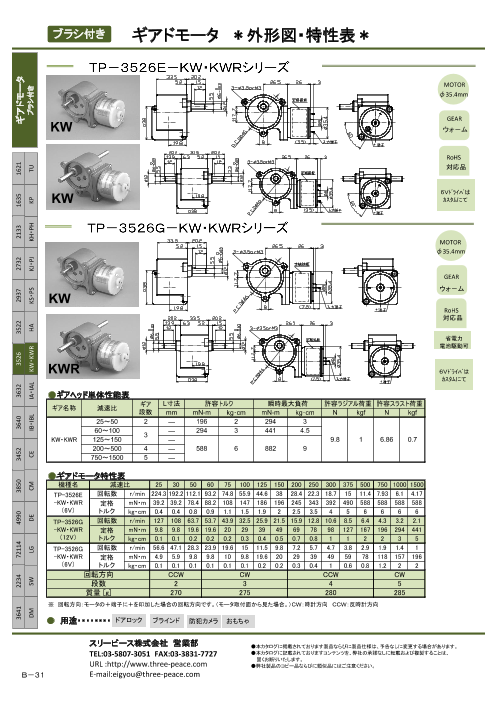

ギアドモータ　ブラシ付き　TP-3526E-KW・KWRシリーズ

ブラシ付き ギアドモータ ＊外形図・特性表＊ MOTOR φ35.4mm GEAR KW ウォ－ム RoHS 対応品 KW ６Ｖﾄﾞﾗｲﾊﾞはｶｽﾀﾑにて MOTOR φ35.4mm GEAR ウォ－ム KW RoHS 対応品 省電力 電池駆動可 KWR ６Ｖﾄﾞﾗｲﾊﾞは ｶｽﾀﾑにて ●ギアヘッド単体性能表 ギア L寸法 許容トルク 瞬時最大負荷 許容ラジアル荷重 許容スラスト荷重 ギア名称 減速比 段数 mm mN-m kg･cm mN-m kg･cm N kgf N kgf 25～50 2 ― 196 2 294 3 60～100 ― 294 3 441 4.53 KW・KWR 125～150 ― 9.8 1 6.86 0.7 200～500 4 ― 588 6 882 9 750～1500 5 ― ●ギアドモータ特性表 機種名 減速比 25 30 50 60 75 100 125 150 200 250 300 375 500 750 1000 1500 TP-3526E 回転数 r/min 224.3 192.2 112.1 93.2 74.8 55.9 44.6 38 28.4 22.3 18.7 15 11.4 7.93 6.1 4.17 -KW・KWR 定格 mN・m 39.2 39.2 78.4 88.2 108 147 186 196 245 343 392 490 588 588 588 588 （6V） トルク kg・cm 0.4 0.4 0.8 0.9 1.1 1.5 1.9 2 2.5 3.5 4 5 6 6 6 6 TP-3526G 回転数 r/min 127 108 63.7 53.7 43.9 32.5 25.9 21.5 15.9 12.8 10.6 8.5 6.4 4.3 3.2 2.1 -KW・KWR 定格 mN・m 9.8 9.8 19.6 19.6 20 29 39 49 69 78 98 127 167 196 294 441 （12V） トルク kg・cm 0.1 0.1 0.2 0.2 0.2 0.3 0.4 0.5 0.7 0.8 1 1 2 2 3 5 TP-3526G 回転数 r/min 56.6 47.1 28.3 23.9 19.6 15 11.5 9.8 7.2 5.7 4.7 3.8 2.9 1.9 1.4 1 -KW・KWR 定格 mN・m 4.9 5.9 9.8 9.8 10 9.8 19.6 20 29 39 49 59 78 118 157 196 （6V） トルク kg・cm 0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.3 0.4 1 0.6 0.8 1.2 2 2 回転方向 CCW CW CCW CW 段数 2 3 4 5 質量 [g] 270 275 280 285 ※ 回転方向：モータの＋端子に＋を印加した場合の回転方向です。（モータ取付面から見た場合。）ＣＷ：時計方向 ＣＣＷ：反時計方向 ● 用途・・・・・・・・・ドアロック ブラインド 防犯カメラ おもちゃ スリーピース株式会社 営業部 ●本カタログに掲載されております製品ならびに製品仕様は、予告なしに変更する場合があります。 TEL:03-5807-3051 FAX:03-3831-7727 ●本カタログに記載されておりますコンテンツを、弊社の承諾なしに転載および複製することは、 固くお断りいたします。 URL :http://www.three-peace.com ●弊社製品のコピー品ならびに類似品にはご注意ください。 Ｂ－３１ E-mail:eigyou@three-peace.com 3641 2234 72114 4990 3850 3452 3640 3632 3526 3522 2937 2732 2133 1635 1621 ギアドモータ DM SW LG DE CM CE IB・IBL IA・IAL KW・KWR HA KS・PS KJ・PJ KH・PH KP TU ブラシ付き
