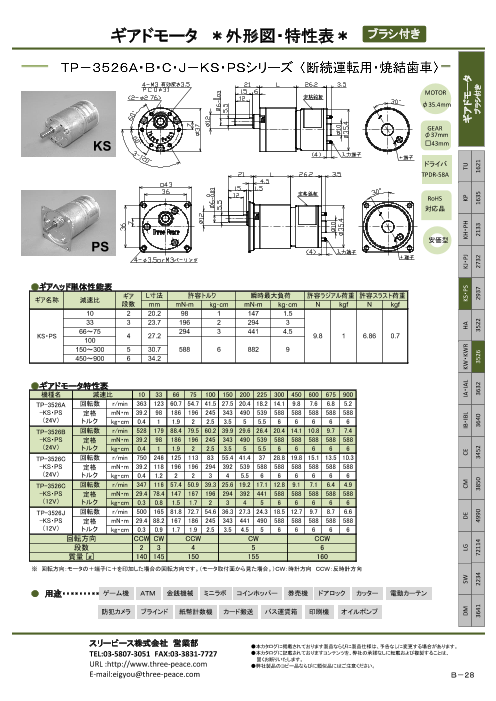

ギアドモータ ＊外形図・特性表＊ ブラシ付き
MOTOR
φ35.4mm
GEAR
φ37mm
KS □43mm
ドライバ
TPDR-58A
RoHS
対応品
PS 安価型
●ギアヘッド単体性能表
ギア L寸法 許容トルク 瞬時最大負荷 許容ラジアル荷重 許容スラスト荷重
ギア名称 減速比
段数 mm mN-m kg･cm mN-m kg･cm N kgf N kgf
10 2 20.2 98 1 147 1.5
33 3 23.7 196 2 294 3
66～75 294 3 441 4.5
KS・PS 4 27.2 9.8 1 6.86 0.7100
150～300 5 30.7 588 6 882 9
450～900 6 34.2
●ギアドモータ特性表
機種名 減速比 10 33 66 75 100 150 200 225 300 450 600 675 900
TP-3526A 回転数 r/min 363 123 60.7 54.7 41.5 27.5 20.4 18.2 14.1 9.8 7.6 6.8 5.2
-KS・PS 定格 mN・m 39.2 98 186 196 245 343 490 539 588 588 588 588 588
（24V） トルク kg・cm 0.4 1 1.9 2 2.5 3.5 5 5.5 6 6 6 6 6
TP-3526B 回転数 r/min 528 179 88.4 79.5 60.2 39.9 29.6 26.4 20.4 14.1 10.8 9.7 7.4
-KS・PS 定格 mN・m 39.2 98 186 196 245 343 490 539 588 588 588 588 588
（24V） トルク kg・cm 0.4 1 1.9 2 2.5 3.5 5 5.5 6 6 6 6 6
TP-3526C 回転数 r/min 750 246 125 113 83 55.4 41.4 37 28.8 19.8 15.1 13.5 10.3
-KS・PS 定格 mN・m 39.2 118 196 196 294 392 539 588 588 588 588 588 588
（24V） トルク kg・cm 0.4 1.2 2 2 3 4 5.5 6 6 6 6 6 6
TP-3526C 回転数 r/min 347 116 57.4 50.9 39.3 25.6 19.2 17.1 12.8 9.1 7.1 6.4 4.9
-KS・PS 定格 mN・m 29.4 78.4 147 167 196 294 392 441 588 588 588 588 588
（12V） トルク kg・cm 0.3 0.8 1.5 1.7 2 3 4 5 6 6 6 6 6
TP-3526J 回転数 r/min 500 165 81.8 72.7 54.6 36.3 27.3 24.3 18.5 12.7 9.7 8.7 6.6
-KS・PS 定格 mN・m 29.4 88.2 167 186 245 343 441 490 588 588 588 588 588
（12V） トルク kg・cm 0.3 0.9 1.7 1.9 2.5 3.5 4.5 5 6 6 6 6 6
回転方向 CCW CW CCW CW CCW
段数 2 3 4 5 6
質量 [g] 140 145 150 155 160
※ 回転方向：モータの＋端子に＋を印加した場合の回転方向です。（モータ取付面から見た場合。）ＣＷ：時計方向 ＣＣＷ：反時計方向
● 用途・・・・・・・・・ ゲーム機 ＡＴＭ 金銭機械 ミニラボ コインホッパー 券売機 ドアロック カッター 電動カーテン
防犯カメラ ブラインド 紙幣計数機 カード搬送 バス運賃箱 印刷機 オイルポンプ
スリーピース株式会社 営業部 ●本カタログに掲載されております製品ならびに製品仕様は、予告なしに変更する場合があります。
TEL:03-5807-3051 FAX:03-3831-7727 ●本カタログに記載されておりますコンテンツを、弊社の承諾なしに転載および複製することは、
固くお断りいたします。
URL :http://www.three-peace.com ●弊社製品のコピー品ならびに類似品にはご注意ください。
E-mail:eigyou@three-peace.com Ｂ－２８
