360度全方向移動を可能にする、井口機工の製品ダイジェスト

360　Direction Solution IGUCHI KIKO CO.,LTD. Ball Transfer Turn Table SmISB Prodoucts Oovervietw h Patented/Pat.p

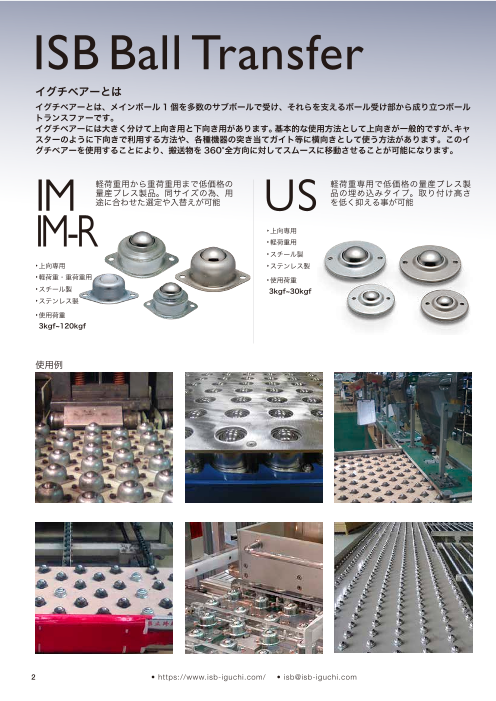

vv ISB Ball Transfer イグチベアーとは イグチベアーとは、メインボール 1 個を多数のサブボールで受け、それらを支えるボール受け部から成り立つボール トランスファーです。 イグチベアーには大きく分けて上向き用と下向き用があります。基本的な使用方法として上向きが一般的ですが、キャ スターのように下向きで利用する方法や、各種機器の突き当てガイト等に横向きとして使う方法があります。このイ グチベアーを使用することにより、搬送物を 360°全方向に対してスムースに移動させることが可能になります。 IM 軽荷重用から重荷重用まで低価格の US 軽荷重専用で低価格の量産プレス製 量産プレス製品。同サイズの為、用 品の埋め込みタイプ。取り付け高さ 途に合わせた選定や入替えが可能 を低く抑える事が可能 IM-R 上向専用 軽荷重用 スチール製 上向専用 ステンレス製 軽荷重・重荷重用 使用荷重 スチール製 3kgf~30kgf ステンレス製 使用荷重 3kgf~120kgf 使用例 2 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com

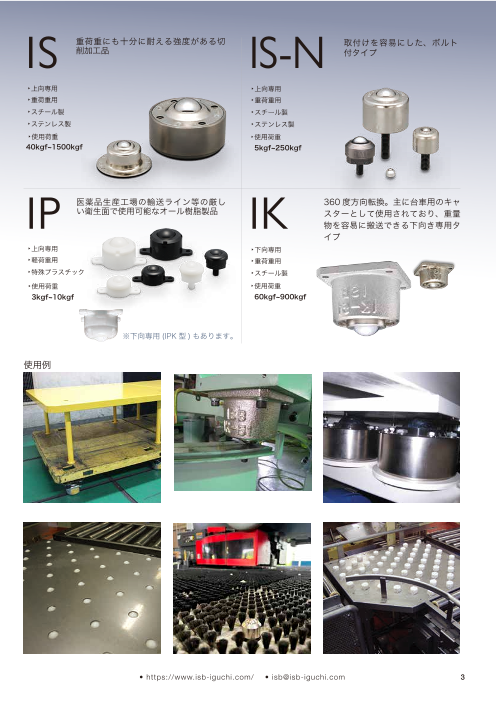

vv IS 重荷重にも十分に耐える強度がある切 削加工品 IS-N 取付けを容易にした、ボルト 付タイプ 上向専用 上向専用 重荷重用 重荷重用 スチール製 スチール製 ステンレス製 ステンレス製 使用荷重 使用荷重 40kgf~1500kgf 5kgf~250kgf IP 医薬品生産工場の輸送ライン等の厳し IK 360 度方向転換。主に台車用のキャ い衛生面で使用可能なオール樹脂製品 スターとして使用されており、重量 物を容易に搬送できる下向き専用タ イプ 上向専用 下向専用 軽荷重用 重荷重用 特殊プラスチック スチール製 使用荷重 使用荷重 3kgf~10kgf 60kgf~900kgf ※下向専用 (IPK 型 ) もあります。 使用例 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com 3

IK-N IK 型イグチベアーの優れた特性 をそのままに、強固なボルトを セットしたボルト一体の下向きタ イプ IS-B ワークを載せた時に多少の凹凸が あっても荷重を均一に受けること ができるスプリング内蔵タイプの イグチベアー 下向専用 重荷重用 IS-BD スチール製 ステンレス製 上向専用 重荷重用 使用荷重 スチール製 15kgf~350kgf 取付強さ 18kgf~260kgf UM-B スプリング入りのプレス製品 IS-D コンパクト且つ重荷重にも十分耐 えられる強度を持ち、取付高さを 抑えた落し込みタイプ 上向専用 軽荷重用 ND スチール製 上向専用 取付強さ 重荷重用 1kgf~8kgf スチール製 使用荷重 138kgf~350kgf 使用例 4 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com

IA-R 製品の軽荷重化を目的とした アルミニウムとステンレス組 合せタイプ IBU 搬送ラインに多用される軽荷重用イグ チベアーのユニットタイプ 上向専用 上向専用 重荷重用 スチール製 アルミニウム製 使用荷重 100kgf~250kgf IRL 架台との固定用穴も開いている、取付容 易な回転リング・回転テーブル IBT 搬送ラインに多用される軽荷重用イグ チベアーのテーブル形のユニットタイ プ 上向専用 上向専用 スチール製 スチール製 均等荷重 400kgf • https://www.isb-iguchi.com/ • isb@isb-iguchi.com 5

MS マグネットシートを採用することに より、設置作業のコストや時間を削 減することができ、設置後のライン 変更、イグチベアーの交換も容易 QL クイックリフターはボールトランス ファーの上下動の切り替えを可能にし たユニット品です。 ①ワーク搬送時は軽いレバー操作でボールを上 げワークとボールの接触によりワーク搬送が可 能です。 ②ボールを下げれば天板面でワークを受けるこ とにより、台車移動中の落下防止対策になりま す。 上向専用 上向専用 マグネットシート スチール製 ストローク : 2.5mm 受渡荷重 取付可能イグチベアー：・IM-16 シリーズ　・IM-25 シリーズ 100kgf ～ 500kgf PZ イグチベアーとの組み合わせにより多様な形状の搬送ラインを設計できるパズル形状の樹脂ピース PZ150UM 型は、PZ75 シリーズよりピッチ幅が狭く、小さいワークでもスムースに転がすことが できます。併用するスプリング内蔵の UM 型は、ワーク形状の偏荷重に対して均一に荷重を受ける 事が可能なプレス製品です。 上向専用 マグネット仕様 樹脂製 （オプション） 取付可能イグチベアー：・US シリーズ　・IP-16 シリーズ　・UM-16 シリーズ 使用例 6 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com

ISB Air Ball Lifter ISB 独自のエアボールリフター。ISR 型ボールリフタは、高精度加工を施したボールトランスファーにエアシリンダ を組合せ、搬送物をエア圧力でテーブル上面から持ち上げ、360°水平方向に移動及び回転させることができる経済的 かつ使い易い省力化機器です。 特徴 ・リフト能力に対し、最適な個数のボールトランスファーを組み合わせており、始動抵抗値は最大荷重においても 2/100 以下です。（搬送物底面 =SS400 相当）たとえば、200 ㎏の搬送物でもわずか 4 ㎏の力で移動や回転させる ことができます。 ・ボール部のカバーを POM 製とし、スクレーパ機能を持たせていますので、スチール製カバータイプに比べて塵埃 が多い環境でも初期性能を長く保持します。（角溝タイプ：ISR-38 型 /ISR- 50 型 /ISR-50D 型） ・各ボールトランスファーは独立したシリンダブロックで構成しており、これを連結していますので 50 ㎜ピッチで 長さを選択することができます。（角溝タイプ：ISR-38 型 /ISR- 50 型 /ISR-50D 型） Ａ Ｂ Ａ： 上昇時　 Ｂ：下降時 ※2018年4月よりキャップ部材質をナイロンからPOMに変更しました。 使用例 • https://www.isb-iguchi.com/ •isb@isb-iguchi.com 7

Ball Transfer for Cleanroom 2002 年よりクリーンルーム向け ISC イグチベアーの開発以降、世界中の FPD、LCD、PV 製造装置メーカーに採用 されています。 ISC シリーズ /ISCS シリーズ /IP シリーズ FPD 業界のあらゆる処理装置に採用され、大型ガラス 基板のスタンダードなアライメント方法として多くの 実績を持つボールトランスファー。 ILSタイプ クリーンルーム向け位置決めステージ ISR-C タイプ クリーンルーム向けエアボールリフター 各 工 程 に お け る カ セ ッ ト ス 従来のエアボールリフターを基 テーションのガラス搬送用カ にクリーン化を推進。より厳しい セットをシンプルに位置決め ユーザーニーズにも対応する特 させるためのステージユニッ 別仕様も製作可能。 ト。 使用例 8 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com

Ball Transfer for Cleanroom SW Type Special Wheel スラストロードとラジアルロード併用の車輪機構。 コンパクトかつ重荷重を特長とし、耐久性に優れた ISB 独自の車輪になります。 主にターンテーブル外周車輪に使用され車輪頭部は機種により焼入れの有無があります。 車輪頭部の材質変更、塗装なし、焼入れ、形状変更をご希望の場合は別途ご相談ください。 上下両用 重荷重用 使用荷重 中心軸方向 100kgf ～ 12000kgf 外方向 取付例 使用例 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com 9

ISB Turn Table スムースな回転を支える、確かな技術力 埋込み型ターンテーブル ISB のターンテーブルにはイグチベアーから SW 車輪、中心軸まで、すべての箇所に ISB の部品が使用されています。 そのため、回転の滑らかさはもちろん、耐久性や正確性などあらゆる面で高い評価を受けています。 設計から製造、設置まですべての工程をワンストップでご提供しているので、 製品の自由度もきわめて高く、多彩なニーズに応えることが可能です。 本体径 Φ 4000 / Φ 4500 耐荷重 2.5ton 本体径 Φ 5500 耐荷重 8.5ton 厚さ 85 ㎜～、薄型 ( 床置き型 ) ターンテーブル ピット工事が不要でアンカーボルトが施工出来る場所であれば取付けできます。電源は 200V に対応。 インバーターを標準装備しローラーも静粛性の高い MC ナイロンを使用しています。 本体径 Φ 2500 耐荷重 500kg 本体径 Φ 4000 / Φ 4500 耐荷重 2.5ton 使用例 10 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com

特型ターンテーブル お客様の使用方法を伺い、最適な製品を設計製作致します。 近年の高度な生産環境には、回転速度と停止位置を精密に制御できる高精度のターンテーブルが求められます。 多様化するニーズに設計から製造、設置までを一貫して行う ISB なら、特殊な仕様要求にもきめ細かく対応可能。 また FA 化された生産環境でも、ターンテーブルは大きな役割を果たし、さまざまなニーズに高い技術力で応える ISB のターンテーブルは、世界各国の生産設備で活躍しています。 小型ターンテーブル ものづくりの想像力をかき立てる、積載荷重 30kg ～ 3,500kg の小型ターンテーブル。 Φ 300 からΦ 1000 までの外径寸法と、回転速度と回転方向をコントロールできる電動式や手動式など、現場 のニーズから生まれた 13 種類をラインナップ。ISB-S 型は、面積あたりの積載荷重は業界 No.1。重荷重に特化 した製品に加え、展示品や撮影時など様々なシチュエーションに合った製品を選定できるようになりました。 使用例 • https://www.isb-iguchi.com/ • isb@isb-iguchi.com 11
