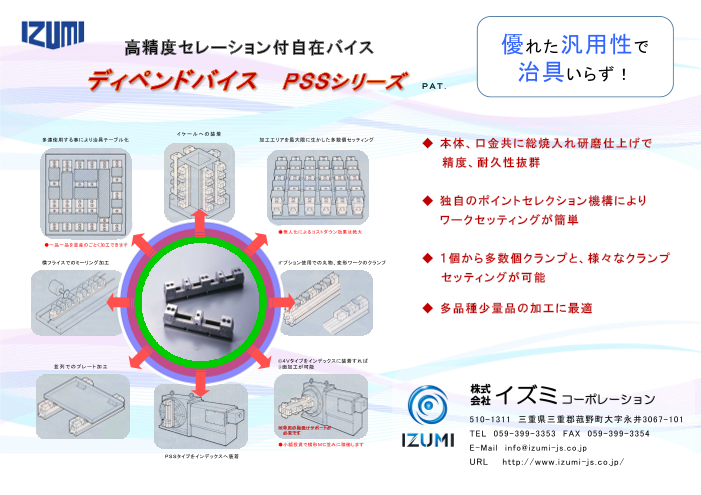

ディペンドバイス PSSシリーズ

ＰＡＴ． 日、英、仏、独、米 ＰＯＩＮＴ ＰＯＩＮＴ ＳＥＬＥＣＴＩＯＮ ＰＡＴ、Ｐ ＰＳＳシリーズ ●多種少量品の多面加工に威力を発揮します。 50 / 72mmﾀｲﾌﾟ ●本体、口金共オール焼入れ研磨仕上げで精度、耐久性は抜群です。 ●立形、横形ＭＣのスペースを大きく生かせます。 ●独自のポイントセレクション機構により多数個 セッティングがワンタッチで行えます。 ●２０KNのクランプ力で浮き上がりが極少です。 ●優れた汎用性で各々の治具が不要です。 ●多彩な装着が可能です。

ディペンドバイス ＰＳＳシリーズ 口幅５０／７２ｍｍタイプ パワフルで高精度なワーク加工を サポートするイズミのディペンドバイスシステム V 金 具 の キ ャ ッ プ ボ ル ト を 締 め て い く と V 金 具 が 沈 み 込 み 、 テ ー パ ー 同 士 で 密 着 し て い る Ｌ 口 金 が ス ラ イ ド し て ワ ー ク を ク ラ ン プ し ま す 。 ク サ ビ 機 構 に よ り 、 斜 め 下 に 押 さ え つ け る 力 も 発 生 す る の で 、 ワ ー ク の 浮 き 上 が り が 少 な く 、 強 い ク ラ ン プ 力 （ ５ ０ m m 幅 タ イ プ で 最 大 ２ ０ Ｋ Ｎ ） を 得 る こ と が 出 来 ま す 。 ま た ワ ー ク の 大 き さ が 変 わ れ ば 原 点 ブ ロ ッ ク （ Ｍ ブ ロ ッ ク o r Ｃ ブ ロ ッ ク ） を セ レ ー シ ョ ン ピ ッ チ に 合 わ せ て 移 動 さ せ る こ と で 、 様 々 な 大 き さ 、 個 数 の ワ ー ク を ク ラ ン プ す る 事 が 出 来 ま す 。 Ｍブロック Ｃブロック Ｖ金具 Ｌ口金 本体 ﾊﾞｲｽ口幅 セレーションピッチ ３０ｍｍ １．５ｍｍ ５０ｍｍ ７２ｍｍ ２．０ｍｍ ★ ワ ー ク 最 大 締 め 付 け 長 さ 表 （ 標 準 口 金 使 用 時 ） ※ Ｐ Ｓ Ｓ － ５ ４ ０ ０ の ４ 個 掴 み の 場 合 、 ４ ６ ｍ ｍ ま で の ワ ー ク が ４ 個 掴 み 可 能 （単位 : mm） 口幅 全長 （例）ＰＳＳ－５５００Ｓ ＝ 口幅５０ｍｍ、全⻑５００ｍｍ、ワーク２個掴み⼝⾦のセット （例）ＰＳＳ－７６００Ｆ ＝ 口幅７２ｍｍ、全⻑６００ｍｍ、ワーク４個掴み⼝⾦のセット ※ 別 売 り の Ｓ Ｈ 口 金 、 Ｓ Ｔ 口 金 、 オ プ シ ョ ン パ ー ツ の 生 口 金 、 生 Ｌ 口 金 な ど 使 用 し た 場 合 は 上 記 の ワ ー ク 長 さ 寸 法 と は 異 な り ま す 。

ディペンドバイス ＰＳＳシリーズ 口幅５０／７２ｍｍタイプ ★ 寸 法 図 仕様 仕 様 ★本図はＰＳＳ－５４００Ｆタイプを示す。 ●口金のストローク Ａ Ｂ バイス幅 MIN MAX MIN MAX 50 34 38 72 76 72 46 52 105 112 Ａ B Ｃ Ｄ 質量 型 式 全長 ピッチ ピッチ ピッチ （ Kg ） PSS-5250 250 75 75 75 5.1 PSS-5300 300 100 100 100 6.9 PSS-5400 400 100 100 100 8.2 PSS-5500 500 100 100 100 9.2 PSS-5600 600 100 100 100 10.2 PSS-7400 400 100 100 100 19.4 PSS-7500 500 100 100 100 22.4 PSS-7600 600 125 125 125 25.2 PSS-7700 700 125 125 125 28.2 ※質量の表示はＦタイプを示す （単位 : mm） ● オ プ シ ョ ン 口 金 ＬＶＭハイト口金セット ＬＶＬハイト口金セット ＬＶＭショート口金セット ＬＶＬショート口金セット ショートＣブロック ● オ プ シ ョ ン パ ー ツ 生口金 生Ｌ口金 パラレルツールセット Ｔスロットナット ガイドキー ※ オ プ シ ョ ン 口 金 の 詳 細 は 「 デ ィ ペ ン ド バ イ ス カ タ ロ グ 」 Ｐ ． ３ ２ ～ を オ プ シ ョ ン パ ー ツ の 詳 細 は Ｐ ． ３ ８ ～ を 御 参 照 下 さ い 。 ● 部 品 点 数 内 訳 （ Ｈ , Ｓ , Ｆ タイプ ） 本体 Ｍブロック Ｃブロック Ｌ口金 Ｖ金具(A1) Ｖ金具(A2) （例１）ＰＳＳ－５４００Ｈ ⇒ バイス本体部分のみ。 数 １ ０ ０ ０ ０ ０ （例２）ＰＳＳ－５４００Ｓ ⇒ ワークを２個掴める部品を含む。 数 １ ２ ０ ２ １ １ （例３）ＰＳＳ－５４００Ｆ ⇒ ワークを４個掴める部品を含む。 数 １ ２ １ ４ ２ ２ ★製品改良の為予告なく仕様を変更する事があります。 〒510-1311 三重県三重郡菰野町大字永井3067－101 TEL 059-399-3353 FAX 059-399-3354 Ｅメール info@izumi-js.co.jp ＵＲＬ http://www.izumi-js.co.jp/
