ユビキタス・テクノロジーズ 会社・FA事業案内

UBIQUITOUS 会社・ＦＡ事業案内 BEST ONE PLUS ONLY ONE ONE エンジニアリング ＦＡ省力化設備 外観検査装置 コンピュータシステム スマートデバイスソリューション ユビキタス・テクノロジーズ株式会社 Develop creative technology and

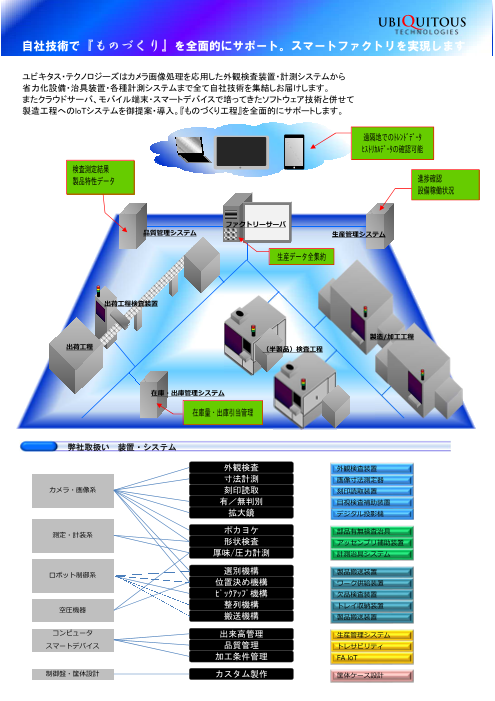

UBIQUITOUS 自社技術で『ものづくり』を全面的にサポート。スマートファクトリを実現します ユビキタス・テクノロジーズはカメラ画像処理を応用した外観検査装置・計測システムから 省力化設備・治具装置・各種計測システムまで全て自社技術を集結しお届けします。 またクラウドサーバ、モバイル端末・スマートデバイスで培ってきたソフトウェア技術と併せて 製造工程へのloTシステムを御提案・導入。『ものづくり工程』を全面的にサポートします。 遠隔地でのﾄﾚﾝﾄﾞﾃﾞｰﾀ ﾋｽﾄﾘｶﾙﾃﾞｰﾀの確認可能 検査測定結果 製品特性データ 進捗確認 設備稼働状況 ファクトリーサーバ 品質管理システム ⽣産管理システム 生産データ全集約 出荷工程検査装置 製造/加工工程 出荷工程 （半製品）検査工程 在庫・出庫管理システム 在庫量・出庫引当管理 弊社取扱い 装置・システム 外観検査 外観検査装置 寸法計測 画像寸法測定器 カメラ・画像系 刻印読取 刻印読取装置 有／無判別 目視検査補助装置 拡大鏡 デジタル投影機 測定・計装系 ポカヨケ 部品有無検査治具 形状検査 アッセンブリ補助装置 厚味/圧力計測 計測治具システム ロボット制御系 選別機構 製品搬送装置 位置決め機構 ワーク供給装置 ﾋﾟｯｸｱｯﾌﾟ機構 欠品検査装置 空圧機器 整列機構 トレイ収納装置 搬送機構 製品搬送装置 コンピュータ 出来高管理 ⽣産管理システム スマートデバイス 品質管理 トレサビリティ 加工条件管理 FA loT 制御盤・筐体設計 カスタム製作 筐体ケース設計

UBIQUITOUS トータルエンジニアリングが『ものづくり力』。一気通貫ワンストップサービス 自動化設備対応業界 様々な業界における製造・検査の自動化設備、トレーサビリティシステムをご提案・導入しております。 半導体・電子部品 自動車部品 金属加工部品 食品・パッケージ 家庭紙 その他計測系 システム構想・提案、設計・調達、組立・検証、生産立上げ、保守・サービス。 上流工程から導入フォローまで一貫して自社内で対応可能なワンストップサービスが 我々、ユビキタス・テクノロジーズの特長です。 顧客志向の装置・設備を導入致します。 ONE STOP スマートデバイス 保守サービス 打合・視察 ファクトリーサーバ 各種ＦＡ機器インテグレーション 機械・装置・筐体 ＧＵＩプログラム 導入・立上 構想設計 検査・搬送機構 機器制御プログラ 画像処理プログラム 電気計装 テスト・確認 組立・電装 本設計

UBIQUITOUS 自社開発 画像処理ソフトウェアによる『顧客志向』外観検査装置 ユビキタス・テクノロジーズでは市販メーカ画像センサ機器を使用したインテグレーションの他 自社ブランドの画像処理ソフトウェアUBIQ-TechViProを使用した顧客志向外観検査装置を開発することで 幅広い分野でのニッチなニーズにも対応します。 ユビキタステクノロジーズ画像処理システム Ubiquitous Technooogies Vision ～ 市販メーカ画像センサ使用時のこんな課題を解決 ～ UBIQ -TechViPro ・ カスタムプログラムで検査範囲の広いワーク、複合検査などを可能にします ・ 過剰な機能をカット。特定検査対象品、局所検査部位に特化した検査装置が実現できます ・ 検査・計測結果の履歴機能を追加可能 ⇒ 『見える化』・『証拠残し』をサポート⇒ユビキタス・スマートＦＡ・モニタ ・ 検査プログラムでI/O制御 ⇒ PLCレス対応可能。装置コストを抑えます（PCへI/Oﾎﾞｰﾄﾞ要搭載） ・ 複数のカメラ接続が可能 ⇒ エリア・ラインの組み合わせや最大4台のUSBカメラ接続による複合検査を実現します ・ 貴社のイメージに合わせた操作性のよいＧＵＩのご提供が可能です⇒カスタムＧＵＩ、タッチパネル対応 【主要スペック】 接続可能カメラ エリアカメラ、ラインセンサカメラ（各ﾓﾉｸﾛ、ｶﾗｰ） 接続インタフェース USB2.0/3.0、GigE、Camera Linkに対応可能 対応ＯＳ Windows7、Windows8、8.1,10 （タッチパネル可能）、Linux 汎用I/O制御 入出力16点（PLC機器との通信としても使用可能） ※ UBIQ -TechViProは、検査・計測の内容に合わせ弊社にてプログラミングを行う カスタムメイドの画像処理プログラムで汎用Windows-PC上で動作します。 ・ 豊富な計測ライブラリを用いたワークに最適な検査ロジック設計 ・ 検査全画像保存、ＮＧ判定画像の保存、読み出し機能搭載 ・ 自動運転時の直近検査画像サムネイル表示機能 ・ 連続ＮＧ発生警報 ・ スマート工場向けユビキタス・スマートＦＡ・モニタ標準装備 ・ 傾向モニタ機能 ※その他オプション機能対応可能 検査アプリケーション画面例 ユビキタス・スマートＦＡ・モニタ Ubiquitous Technooogies Smart FA Monitor for smart UBIQ -SFAM ユビキタス・スマートＦＡ・モニタ機能は、インライン検査装置から稼働データ情報をLAN経由で送信。 検査装置から伝送データを工場内サーバに保管することで各工程・設備の稼働状況や履歴など 管理閲覧システムの構築が可能となります。 また専用アプリケーションをインストトールしたスマートデイバスにより社内・外からリアルタイムな状況を確認できます。 生産状況・履歴 外観検査装置 TechViPro 搬送 製造・組立設備 外観検査装置 LAN TechViPro [生産日/製品タイプ別］ ・検査履歴 搬送 製造・組立設備 ・タイムスタンプ ・検査数量 ・良品数

ひとつひとつのニーズにカスタムオーダーで対応 UBIQUITOUS 独トー創タ的ルなエシンスジテニムアリ・ン装グ置がの『ごもの提づ供くをり目力指』。し一て気い通ま貫すワンストップサービス 現場視察・ヒアリング 光学系・機構設計の各エンジニアが貴社へ伺い 現場でのお打合せを行います。 ご要望・課題をヒアリングさせて頂きます。 ■スペース制約 ■運用環境 ■処理速度 ■前工程・後工程の条件 ■対象製品の状態 ■品種の有無（サイズ、形状、色違い） ■製品の状態（振動、油分、異物の有無） ■現在の工程フロー ⇒ 搬送方法 ⇒ 光学系の前提条件 ⇒ 払出方法 自動化メリットの追求と課題の明確化 光学系検証 ワークの形状・素材に合わせて様々な色やタイプの照明を使用して 不良欠陥が映し出せる光学条件を選定致します。 ～サンプルワークによる画像検証～ 画像処理では光学系の条件が最も重要です。 画像検査・計測が可能な「画」を撮るための条件出しをサンプルワークを お預かりして検証します。その際、ワークの搬送速度やカメラ取付スペースなども条件に加味して最適な光学機器・取付条件を 決定し振動・遮光などの物理的な条件も含め機構設計に反映します。 ※サンプルワークの借用時は必要に応じてＮＤＡ（秘密保持契約）を締結させて頂きます。 カメラ選定 照明選定 レンズ選定 画素数や方式の異なるカメラを使用。 照明は可視光色の種類や照射角度の違いの他、赤外線、紫外線なども使用致します。 カメラ視野及び要求検出分解能からレンズ倍率は選定 こうした機器の組み合わせで良好な画像が撮れるように検証します。 主要使用機器メーカー （順不同）

ひとつひとつのニーズにカスタムオーダーで対応。 UBIQUITOUS 独創的なシステム・装置のご提供を目指しています。 機構・構想設計 構想案を元に詳細なお打合せを実施します。 弊社内での画像検証風景を御覧頂けます。 御社内の設備標準や安全面等のご要望を ※御社様のサンプルワークを御用意ください 御提示ください。 ワークの形状・検査部位に合った機構を構想・設計 お客様それぞれで異なる対象ワーク・導入工程の諸条件に合わせて装置機構設計を致します。 ３Ｄモデリングにより構想段階からリアルにイメージングすることで本設計での変更・追加要望の反映も容易となります。 ワークの供給、光学位置への搬送、良品払出、不良品のリジェクト方法など処理能力・コストなどトータルバランスを意識した 設計を行います。 設備・装置設計の他、特殊制御盤、カメラケース・カスタム筐体設計も対応致します。 REALITY UNIVERSALITY ORIGINALITY

UBIQUITOUS 【半導体・電子部品製造分野】 インサート成形コネクタ外観検査装 インサート成形電子部品製造工程におけるフレーム脚の検査 樹脂成形不良や異物付着を検出します 500万画素カメラを５台搭載したインライン型外観検査装置です ・フープワーク搬送機構 ・500画素カラーカメラ５台 ・不良品切除カッター機構搭載 ・複数品種対応 ・検査結果サムネイル表示 ■ 応用製品 ■ ・成形コネクタ／リードフレーム ・キズ、打痕、変色、炭化物検査、寸法計測 成形コネクタ外観検査装置 ３面１列仕様、１面２列仕様などラインナップがございます ファクトリーサーバと連動、Ｉｏｔ対応可能です ・フープワーク搬送機構 ・500画素カラーカメラ５台 販売実績 １２台 ・不良品切除カッター機構搭載 ・複数品種対応 リードフレーム外観検査装置 リードフレームプレス工程でインライン型の検査装置です フーム状ワークの表裏面の打痕・傷・変色を検査。 検査装置前後のバッファとの連携・自動運転に対応しています ■ 応用製品 ■ ・リードフレーム ・キズ、打痕、形状検査、寸法検査 変色検査 ・フープワーク搬送機構 ・500画素カメラ２台 ・テレセントリックレンズ ・間引き検査機能 ・複数品種対応 ・連続不良検出アラーム機能

UBIQUITOUS 【自動車部品製造分野】 バルブ外観検査・寸法測定装置 ハンドリングにスカラロボットを使用した自動車部品の 全面外観検査装置です。 外面のキズ検査と寸法測定を行い、不良モード別に分別排出します。 ■ 応用製品 ■ 軸部検査 ・シム、ワッシャ フランジ、バルブ 外周面検査 ・キズ、打痕、寸法計測 端面検査 ・マシンビジョンワークＰ＆Ｐ ・ＮＧモード別排出 ・良品ワーク自動整列 ・処理時間８秒／ＰＣＳ ・エリアカメラ ２台 ラインセンサカメラ１台 ・アクチュエータ６軸 ・スカラロボット１台 パッキン外観検査装置 検査ソフトウェア画面 ■ 応用製品 ■ ・シム、ワッシャ、ナット ・数量カウント、画像サムネイル表示、検査画像保存、不良検出履歴機能 ・キズ、打痕、形状検査、寸法検査 ・130万画素モノクロカメラ２台 ・処理能力300prm ・良品／不良品分別排出

UBIQUITOUS 【金属製品業界】 一斗缶天板検査装置 一斗缶天板の把手、溶接部のインライン型検査装置 自動排出機構 ■ 応用製品 ■ ・18㍑缶、変寸缶対応 ・異物、変形、溶接検査 コイルスプリング自動挿入機 コイルバネのほぐし、供給、インデックステーブルに自動挿入 導入前稼働率70% ⇒ 導入後100% ■ 応用製品 ■ ・コイルバネ シム自動挿入機 ■ 応用製品 ■ ・シム、ワッシャ、ナット ・キズ、打痕、形状検査、寸法検査

UBIQUITOUS 【食品・パッケージ業界】 食品容器外観検査装置 樹脂成形品の成形不良や異物付着を検出。 装置制御系との通信するインライン・４ラインの検査装置です。 樹脂カップ容器の成形不良を検出 ■ 応用製品 ■ ・樹脂成型カップ、容器など 検査画像 処理画像 潰れ不良を検出 印字検査装置 自立が難しく表面乱反射のある包材上の印字検査 色の異なる品種に対して、照明の使い分けやハレーション対策を施して得た 画像に弊社独自の画像処理プログラムにより、誤検知を低減しています。 市販包装機への印字検査部を取付ています ■ 応用製品 ■ ・袋パッケージ品 ・包装箱 ・包装フィルム ・インクジェット、サーマル印字

UBIQUITOUS 【その他計測系装置】 見掛嵩密度計測装置 ベアリング球検査装置 ■応用製品■ ■応用製品■ ・液面計測、バルブ流量制御 ・グリス塗布製品の画像認識 ホース破れ検査装置 レーザ変位計を使用し樹脂ホースの成形不良を検出しました。 山と谷を波形により認識し異常を検出します。 対象物の素材と形状によりカメラでの検査に限界がある場合 他の方法をインテグレーション致します。 ■応用製品■ ・アナログ値解析ＰＬＣラダープログラム設計 ・樹脂ホース ・エンコーダ使用 ・パイプ類 ・測定、計測デバイスを用いたシステムインテグレーション ・高圧ホース

UBIQUITOUS 【家庭紙製造分野】 トイレットペーパ外観検査装 販売実績 15台 ・家庭紙製造工場向けのインライン型全数外観検査装置です ・２レーン搬送、４レーン搬送仕様のラインナップがあります ・既存の製造ラインに合わせるカスタム対応となります ・データ集計システムとの連携可能です ２レーン仕様 参考寸法(㎜) Ｌ：2500 Ｄ：800 H：2200 ４レーン特注仕様 参考寸法(㎜) Ｌ：4500 Ｄ：2000 H：2200 ・１レーンあたり３台のカメラを実装 ■ 応用製品 ■ ・ロール両端断面検査（芯潰れ、巻不良、切断面異常、汚れ不良検出） ・トイレットペーパー／キッチンペーパー ・ロール側面検査（長短計測、破れ、汚れ不良検出） ・インライン型全数検査装置 ・タイミングベルト、インバータ式搬送コンベア ・データ集計システム連携 ・不良品自動排出機構 ・推奨搬送速度70m/min（処理能力目安：150ロール/min）

UBIQUITOUS 【治具・筐体設計・計測アプリケーション】 治具・筐体設計製作 アルミ削り出しカメラ撮像部筐体 板金筐体設計 ダイヤモンドピッキングハンド部製作 マイコン制御・計測機器 各種計測アプリケーション 自社外観検査装置と連携する稼働データモニタリングシステム『ユビキタス・スマートＦＡ・モニタ』

UBIQUITOUS 会社紹介 概要 会社名 ユビキタス・テクノロジーズ株式会社　（英表記）Ubiquitous Technooogies Inc. U R L https://www.ubiquitous-tech.com/ 役　員 代表取締役　　甲斐 敏治 取締役　　　　田中 啓一 設　立 2005年5月2日 資本金 3,100万円 メール info@ubiquitous-tech.com 本社所在地 〒231-0006 神奈川県横浜市中区南仲通四丁目49番地 福久ビル 7F TEL 045-650-5688　FAX 045-662-0031 宇都宮支店 〒320-0811 栃木県宇都宮市大通り四丁目1番18号宇都宮大同生ビル7FTEL 028-627-5553　FAX 028-627-5553 九州開発 センター 〒824-0122 福岡県京都郡みやこ町彦徳574 TEL 0930-55-6363　FAX 0930-55-6365 子会(ﾌｨﾘﾋﾟﾝ法人) Ubiquitous Technooogies Phioippines, Inc. 　資本金 2,400万円 　代表者(CEO) 甲斐　敏治 (Toshiharu Kai) 　設　立 2006年1月 　U R L http://phil.ubiquitous-tech.com/index.php 　所在地 5th floor King’s Court I Building, 2129 Chino Roces　Ave., Makati City, Philippines 沿革 資本金1,000万円にてソフトウェア、電子部品の開発、販売及び付帯する一切の業務を目的として 2005年 5月 ユビキタス・テクノロジーズ株式会社設立。 2005年12月 横浜市中区太田町四丁目50番地へ本社移転。 2006年 1月 フィリピン・マカティ市に「Ubiquitous Technologies Philippines,Inc.」 を自社製品の開発拠点として設立(資本金2,400万円)。 2006年 3月 資本金2,100万円に増資。 2008年 9月 資本金3,100万円に増資。 横浜市中区南仲通四丁目49番地へ本社移転。 2014年 7月 ＦＡ事業拡大を目的に九州開発センターを開設。 事業内容 1) ソフトウェア受託開発　　(Android, iOS, Windows, LAMP, .NET Framework, Ruby on Rails) 2) ＦＡシステム・外観検査装置・省力化装置設備開発、販売、保守 3) ソフトウェアツール・自社アプリケーション開発、販売 4) 電子部品開発、製造、販売 5) ソフトウェアサービス提供(ASP事業) 主要取引先 (順不同・敬称略) 厚木プラスチック株式会社 大分製紙株式会社 株式会社熊本精研工業 九州ペットフード株式会社 日本車輌製造株式会社 大王製紙株式会社 中央発条工業株式会社 大和容器株式会社 株式会社名高精工所 三協スチール株式会社 古河電気工業株式会社 ボーンズ株式会社 イトマン株式会社 松尾製菓株式会社 株式会社丸和 三菱ケミカル株式会社 三菱ケミカルエンジニアリング株式会社 © 2019 Ubiquitous Technooogies Inc.
