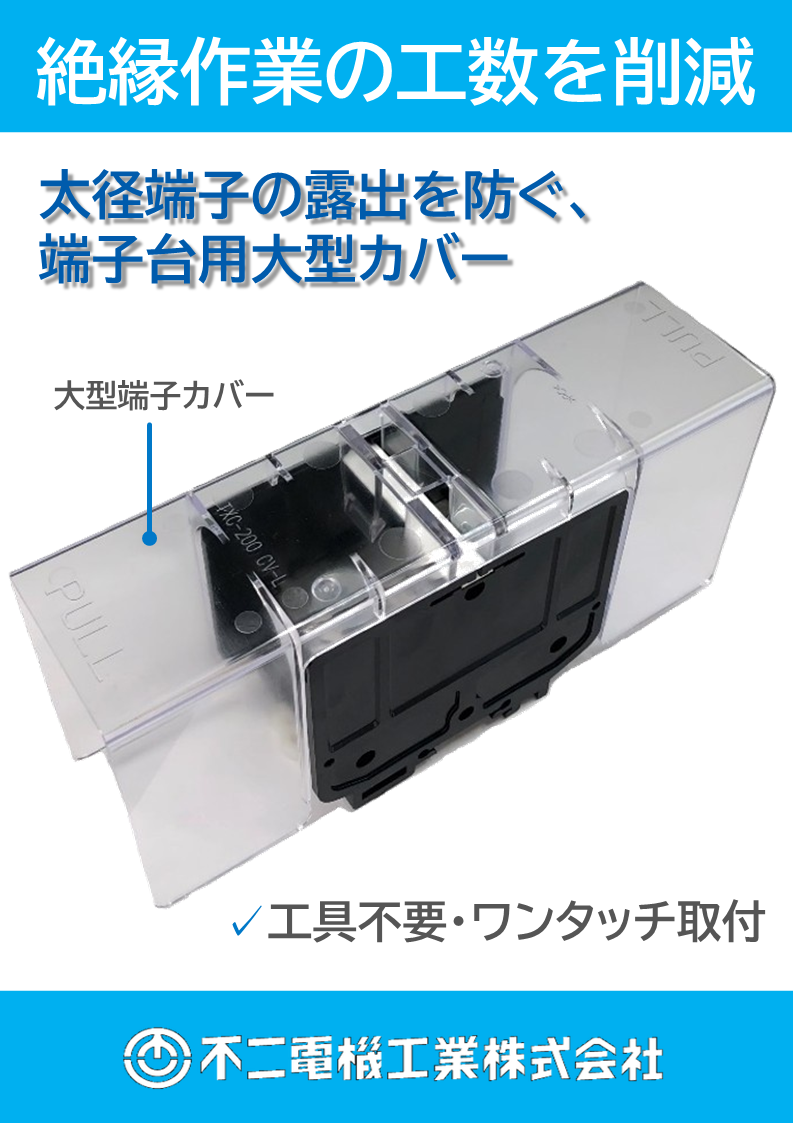

【新製品】絶縁作業の工数を削減！太径端子の露出を防ぐ端子台用大型カバー

ラインアップ 追加 大型端子カバー TXC-□ CV-L ＴＸ形端子台の大型端子 カバーに100㎟、150㎟用を ラインアップ追加！ 端子台本体 （例）TX-200F 端子カバー （TXC-200 CV-L） 特 長 【上面視】 【側面視】 絶縁キャップ 大型端子 絶縁キャップ付き 圧着端子の種類によってはユニット なし カバー 2本配線 側壁より出てしまう場合があるため、 安全性向上 大型端子カバーを用いることで安全性 標準端子 が向上します。 カバー ２本配線にも対応しています。 工具不要で端子台にワンタッチ取付け・ 取外しが可能です。 ワンタッチ ユニット幅に合わせた設計のため、組立 取付 端子台の中間ユニットへの脱着や既設 端子台への後付けも可能です。 NG× OK◎ 絶縁キャップなしの場合でも大型端子カバーを 適合端子台 取り付けることで導電部を保護できます。 カバー形式 TXC-100 CV-L TXC-150 CV-L TXC-200 CV-L TXC-325 CV-L 標準 TX-100F TX-150F TX-200F TX-325F スタッド式 TX-100G TX-150G TX-200G TX-325G 適合端子台 スタッド式 TX-150GA TX-200GA TX-100GA TX-325GA アルミ端子台 TX-150KGA TX-200GAL ・DINレール組立品、シャフト組立品いずれにも取付可能です。

外 形 ※TX-150Fに取り付けた場合 【側面視】 【上面視】 （単位：mm） カバー形式 TXC-100 CV-L TXC-150 CV-L TXC-200 CV-L TXC-325 CV-L A寸法 37.3 45.3 56.3 62 C B寸法 166 188 200 200 B C寸法 74 79 88 60 A アルミ端子台との組合せ アルミ端子台（TX-200GA） への配線イメージ 『らくらくアルミケーブルシステム®』の 圧着端子・圧縮端子は一般的な銅製の 圧着端子よりもサイズが大きくなります が、大型端子カバーを組み合せることで、 確実に保護することが可能です。 ※『らくらくアルミケーブル』「らくらくアルミケーブルシステム』 は古河電気工業株式会社の登録商標です。 標準端子 カバー 大型端子 カバー しっかり カバー

適合端子台のご案内 大型端子カバーが適合する端子台３形式の詳細は、以下のカタログをご覧ください。 ▼ ①標準端子台 TX形 ▼ 適合端子台①の詳細を見る URL： https://www.aperza.com/catalog/page/159/85125/ ▼ ②スタッド式端子台 TX-□G形 ▼ 適合端子台②の詳細を見る URL： https://www.aperza.com/catalog/page/159/85144/ ▼ ③スタッド式アルミ端子台 TX-GA形 ▼ 適合端子台③の詳細を見る URL： https://www.aperza.com/catalog/page/159/85145/ Web販売のご案内 便利な当社Web販売サイトでも、大型端子カバーを取り扱っております。ぜひご利用ください！ 以下のページより大型端子カバーをご購入いただけます。 Web販売サイトで大型端子カバーを見る URL： https://edi.fujidk.co.jp/product.php?id=85#TXC-CV-L 製品お問い合わせ先 製品仕様、ご使用方法など、ご不明な点がございましたら、以下のフォームより お気軽にお問い合わせください。Web打合せにも対応いたします。 製品について問い合わせる URL ： https://www.fujidk.co.jp/inquiry/products/?uid=2ea4d67b30c17ac4e9e7390c939a28d9
