【最新版】カムスイッチカタログ B形・BH形

カムスイッチ B形,BH形 B形,BH形カムスイッチ　目次 項目 掲載ページ 項目 掲載ページ 項目 掲載ページ 特　　　　　長 A7 ハンドル記号 A12 電圧計・電流計用スイッチ A35～38 仕様・遮断性能 A8 標準仕様スイッチ A13～17 標 準 展 開 図 A39～56 標準形式構成 A9 特殊仕様スイッチ A18～30 アクセサリー A57～58 ノッチ記号（操作機構） A10～11 取 付 穴 寸 法 A31 銘　　　　　板 A59～62 接　点　記　号 A11 カムスイッチ展開図 A32～34 技　術　資　料 A63～64 特長 ■高頻度の使用にも耐える、強じんなメカニカル機構 ■小形コンパクト化と遮断能力の大幅な向上を両立 機構部は、構成部品の最適な配置と耐摩耗性に優れた材 スイッチにおける電流の遮断能力を上げるには、本体部分の 料の使用により、確実な手応えのある操作感覚と、５００万回 大型化が必要でしたが、不二のコントロールスイッチでは、機 にも及ぶ高頻度の使用に耐える強じんさを実現しています。 械的に最高の開閉速度が得られるように、カムの形状と可動 接触部の角度を最適設計。遮断能力を上げながら、小 形コンパクト化を実現しま した。これにより、設定値 （電圧・電流）も余裕をもっ て決められるようになりま した。 ■作業能率を大幅に向上させた、クイックセット配線 ■高性能エンプラの使用で、高品質、高信頼性を実現 端子ねじには、セルフアップビスを採用。端子は、裏側 ケースやユニットは、エンジニアリングプラスチックの からのスピーディな配線作業が可能です。 なかでも高性能を誇るポリカーボネート樹脂を主に使用。重 電関係で特に重要な強度や耐環境性（温度、湿度、振動等） など品質を大幅に向上させています。また、接点部や機構 部などはシースルーとなっているため、接触部の確認が簡 単にできます。 A7

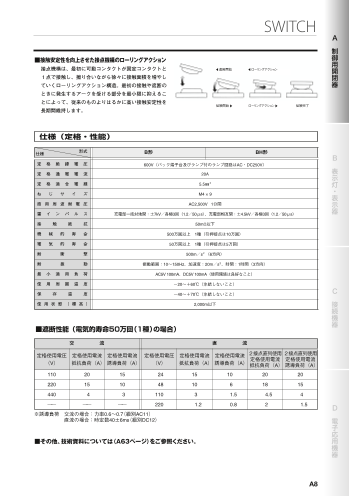

SWITCH A 　 制 ■接触安定性を向上させた接点機構のローリングアクション 御 用 接点機構は、最初に可動コンタクトが固定コンタクトと 遮断開始 ローリングアクション 開 １点で接触し、擦り合いながら徐々に接触面積を増やし 閉 ていくローリングアクション構造。最初の接触や遮断の 器 ときに発生するアークを受ける部分を最小限に抑えるこ とによって、従来のものよりはるかに高い接触安定性を 接触開始 ローリングアクション 接触完了 長期間維持します。 仕様（定格・性能） 仕様 形式 B形 BH形 B 定 格 絶 縁 電 圧 600V（バック端子台及びランプ付のランプ回路はAC・DC250V） 　 定 格 通 電 電 流 20A 表 示 定 格 適 合 電 線 5.5㎜ 2 灯 ね じ サ イ ズ M4 × 9 ・ 表 商 用 周 波 耐 電 圧 AC2,500V 1分間 示 雷 イ ン パ ル ス 充電部一括対地間：±7kV／各極3回（1.2／50μs）、充電部相互間：±4.5kV／各極3回（1.2／50μs） 器 接 触 抵 抗 50mΩ以下 機 械 的 寿 命 500万回以上 1種（引押接点は10万回） 電 気 的 寿 命 50万回以上 1種（引押接点は5万回） 耐 衝 撃 500m／s2（6方向） 耐 振 動 振動範囲：10～150Hz、加速度：20m／s2、時間：1時間（3方向） 最 小 適 用 負 荷 AC5V 100mA、DC5V 100mA（使用環境は良好なこと） 使 用 周 囲 温 度 －20～＋60℃（氷結しないこと） 保 存 温 度 －40～＋70℃（氷結しないこと） C 　 使 用 状 態 （ 標 高 ） 2,000m以下 接 続 機 器 ■遮断性能（電気的寿命50万回（1種）の場合） 交 流 直 流 定格使用電圧 定格使用電流 定格使用電流 定格使用電圧 定格使用電流 定格使用電流 ２接点直列使用 ２接点直列使用 定格使用電流 定格使用電流 （V） 抵抗負荷（A） 誘導負荷（A） （V） 抵抗負荷（A） 誘導負荷（A） 抵抗負荷（A） 誘導負荷（A） 110 20 15 24 15 10 20 20 220 15 10 48 10 6 18 15 440 4 3 110 3 1.5 4.5 4 ―― ―― ―― 220 1.2 0.8 2 1.5 Ｄ ※誘導負荷 交流の場合：力率0.6～0.7（級別AC11） 　 直流の場合：時定数40±6ms（級別DC12） 電 子 応 ■その他、技術資料については（A63ページ）をご参照ください。 用 機 器 A8 ▲ ▲ ▲ ▲

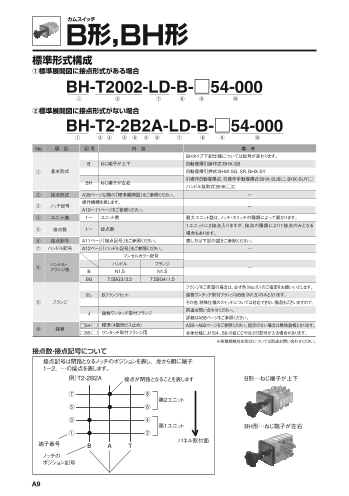

カムスイッチ B形,BH形 標準形式構成 ①標準展開図に接点形式がある場合 BH-T2002-LD-B-□54-000 ① ② ⑦ ⑧ ⑨ ⑩ ②標準展開図に接点形式がない場合 BH-T2-2B2A-LD-B-□54-000 ① ③ ④ ⑤ ⑥ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ No. 項　目 記 号 内　容 備　考 BHタイプ下記仕様については記号が変わります。 B ねじ端子が上下 自動復帰引操作式：BHX-SB ① 基本形式 自動復帰引押式：BHW-SQ、SR、BHX-SY 引操作自動復帰式、引操作手動復帰式：BHX-SUB□、BHX-SUY□ BH ねじ端子が左右 ハンドル抜取式：BHK-□C ② 接点形式 A39ページ以降の「標準展開図」をご参照ください。 － 操作機構を表します。 ③ ノッチ記号 － A10～11ページをご参照ください。 ④ ユニット数 1～ ユニット数 最大ユニット数は、ノッチ・スイッチの種類によって異なります。 1ユニットに2接点入りますが、接点の種類により1接点のみとなる ⑤ 接点数 1～ 接点数 場合もあります。 ⑥ 接点記号 A11ページ「接点記号」をご参照ください。 表し方は下記の図をご参照ください。 ⑦ ハンドル記号 A12ページ「ハンドル記号」をご参照ください。 － マンセルカラー記号 ⑧ ハンドル・ ハンドル フランジ フランジ色 － B N1.5 N1.5 BG 7.5BG3/3.5 7.5BG4/1.5 フランジをご希望の場合は、必ず色（No.⑧）のご指定をお願いいたします。 なし Bフランジセット 銘板ワンタッチ取付フランジはB色（N1.5）のみとなります。 ⑨ フランジ その他、特殊仕様のスイッチについては対応できない製品もございますので、 別途お問い合わせください。 J 銘板ワンタッチ取付フランジ 詳細はA58ページをご参照ください。 54-□ 標準（4箇所ビス止め） A59～A62ページをご参照ください。指示のない場合は無地銘板となります。 ⑩ 銘板 58-□ ワンタッチ取付フランジ用 本体仕様により54-、58-の前にCやIなどの記号が入る場合があります。 ※各種規格対応形式については別途お問い合わせください。 接点数・接点記号について 接点記号は閉路となるノッチのポジションを表し、左から順に端子 1－2、…の接点を表します。 例）T2-2B2A 接点が閉路となることを表します B形…ねじ端子が上下 ⑦ ⑧ 第2ユニット ⑤ ⑥ ③ ④ 第1ユニット BH形…ねじ端子が左右 ① ② 端子番号 パネル取付面 B A T ノッチの ポジション記号 A9

SWITCH A 　 制 ■ノッチ記号 御 用 記 号 H HB HA K V TB TA T F 開 閉 器 A B P P A B A T B A B A B T A F ノッ チ 図 B A D K D K B V （90°－2）（90°－2）（90°－2）（90°－3）（90°－4）（45°－2）（45°－2）（45°－3）（45°－4） 操作方式 2ノッチ 2ノッチ 2ノッチ 3ノッチ 4ノッチ 2ノッチ 2ノッチ 3ノッチ 4ノッチ 手 動 復 帰 記 号 E G J O B A S TR、TL FR、FL B A T 　 B T A F T T F T C C C 表 A F A F T E A F B A B A B 示 ノッ チ 図 TR FR B E B E A G B E A T 灯 G B J O G B T A F J ・ B TL FL 表 （45°－5）（45°－6）（45°－7）（45°－8）（45°－2）（45°－2）（45°－3）（45°－3）（45°－4） 示 操作方式 5ノッチ 6ノッチ 7ノッチ 8ノッチ 2ノッチ 2ノッチ 3ノッチ 3ノッチ 4ノッチ 器 手　動　復　帰 自動復帰 手動、自動混合操作 記 号 FS 303 305 306 307 308 309 310 311 T B A T A T F T F E T F E T F E F E G T F E T F E A F B E A G A G A G T J A G A G ノッ チ 図 B B B J B J A O B J B J O B D O O P D K P D （45°－4）（30°－3）（30°－5）（30°－6）（30°－7）（30°－8）（30°－9）（30°－10（）30°－11） C 操作方式 4ノッチ 3ノッチ 5ノッチ 6ノッチ 7ノッチ 8ノッチ 9ノッチ 10ノッチ 11ノッチ 　 手動、自動混合操作 手 動 復 帰 接 続 機 記 号 312 305S 307S 454S 454SR 455S 器 T F E A T F T F E T A T A B T A F A G B E A G F ノッ チ 図 B J B J B F B E V O K P D （30°－12）（30°－5）（30°－7）（45°－4）（45°－4）（45°－5） 操作方式 12ノッチ 5ノッチ 7ノッチ 4ノッチ 4ノッチ 5ノッチ 手動復帰 自 動 復 帰 Ｄ 　 電 子 応 用 機 器 A10

カムスイッチ B形,BH形 ■ノッチ記号 記 号 SB SBW BB AB SQ ノッ チ 図 回　転　自　動　復　帰 操作方式 軸　自　動 記 号 SR SRL SRR SY SN※1 SM※1 SUY□※2 SUB□※2 ノッ チ 図 ロック ロック 回 転 自 操作方式 動 復 帰 手動復帰 軸 手 動 軸手動 軸 自 動 軸手動 軸自動 ※1 特定ユーザー向け操作機構。 ※2 □はノッチ記号が入ります。 記 号 HC TC FC SC HW TW FW EW ノッ チ 図 H、T、F、Sと同様で H、T、F、Eと同様で ハンドルが抜取式 ユニットが双胴式 （90°－2）（45°－3）（45°－4）（45°－3）（90°－2）（45°－3）（45°－4）（45°－5） 操作方式 2ノッチ 3ノッチ 4ノッチ 3ノッチ 2ノッチ 3ノッチ 4ノッチ 5ノッチ 手 動 復 帰 自動復帰 手 動 復 帰 （注）表中●印はスイッチの常時停止位置を表し→印は矢の方向に自動的に動きます。 従って●ー●印は●印から●印へ手動で操作することを表します。 ■接点記号 記号 機能シンボル 種 類 接点接触ノッチ位置 記号 機能シンボル 種類 接点接触ノッチ位置 Ｂ、Ａ Ｂ、Ａ、Ｔ…Ｖ Ｍ スプリングターン右操作時開路 一般接点 連続接点 Ｔ…Ｖ 各ノッチ位置で閉路 Ｎ スプリングターン左操作時開路 Ｕ 押し操作で接点が閉路 ＢX G Ｂノッチで閉路 ＵＬ接点 ツイン接点 Ｌ 引き操作で接点が閉路 ＡX G Ａノッチで閉路 Ｙ スプリングターン左操作時、閉の残留 ノッチ間で片方の接点が開 残留接点 Ｌ ラップ接点 路する前にもう一方の接点 Ｚ スプリングターン右操作時、閉の残留 が閉路 A11

SWITCH A 　 制 ■ハンドル記号 御 用 形式構成 記号 LDP LD 開 閉 LDP-B 菊形（大）ポイント付 菊形（大） 器 47 47 ハンドル記号 記号 色 形状 B N1.5 BG 7.5BG3/3.5 55 55 記号 HDP HD LFP LF HFP 菊形（小）ポイント付 菊形（小） 亀甲形（大）ポイント付 亀甲形（大） 亀甲形（小）ポイント付 30 3 40 4 0 0 25 B 形状 　 表 45 45 55 55 示 45 灯 ・ 記号 HF LP HP MP HR 表 亀甲形（小） ステッキ形（大） ステッキ形（小） ピストル形（大） ピストル形（小） 示 2 18 φ 1 28 φ2 器 2 25 形状 45 88 57 15 60 13 45 記号 LS※ LE HE HSP USP ツマミ形 卵形（大） 卵形（小） くちばし形（大） くちばし形（小） φ 3 2 0 6 25 形状 C 　 19 55 47 58 接 39 続 ※ LSハンドルご使用の場合は、シャフト寸法が標準シャフトより13㎜短くなります。その為、他のハンドルからLS（ツマミ形）ハンドルへの変更はできません。 機 器 ［双胴式／引きロック式／押しロック式用］ 記号 BD BF BP MD MF 菊形（大） 亀甲形（大） ステッキ形（大） 菊形（小） 亀甲形（小） 21 47 30 2 4 5 0 形状 55 55 45 45 15 60 Ｄ 記号 MQ MR 　 ステッキ形（小） ピストル形（小） 電 18 φ2 子 2 応 形状 用 機 器 13 45 57 A12 57 11 48 4250 32 15 60 58 75 12 42 50 11 75 12 48 57 11 58 51 25 50 60 13 42 58 50 44 17 48 50 11 48

カムスイッチ B形,BH形 標準仕様スイッチ 外形寸法図B 手動復帰式、自動復帰式 B-S,B,A,□（H,K,V,T,F,E,G,J,O） ※BY形（ユニット色は青色）の寸法及び外形はすべて同一です。 （305,306,307,308） （B形） t 取付穴 ユニット数 1 2 3 4 5 6 7 8 9 10 L（mm） 43 56 69 82 95 108 121 134 147 160 ※自動復帰式は片側最大6接点まで可能です。 手動復帰式、自動復帰式 　ただし、ラップ接点は除きます。 BH-S,B,A,□（H,K,V,T,F,E,G,J,O） ※BHY形（ユニット色は青色）の寸法及び外形はすべて同一です。 （305,306,307,308） （BH形） 取付穴 ユニット数 1 2 3 4 5 6 7 8 9 10 L（mm） 43 56 69 82 95 108 121 134 147 160 ※自動復帰式は片側最大6接点まで可能です。 混合復帰式 　ただし、ラップ接点は除きます。 B-TR,TL,FR,FL,FS （B形） t 取付穴 ユニット数 1 2 3 4 5 6 L（mm） 43 56 69 82 95 108 A13

SWITCH A 　 制 御 用 開 自動復帰引操作式 閉 B-SB ※片側最大6接点までとなります。 器 （B形） t 取付穴 ユニット数 1 2 3 4 5 6 B L（mm） 77 90 103 116 129 142 　 表 自動復帰引操作式 示 BHX-SB ※片側最大6接点までとなります。 灯 ・ （BH形） 表 示 器 取付穴 ユニット数 1 2 3 4 5 6 L（mm） 77 90 103 116 129 142 自動復帰引押式 B-SQ,SR,SY C （B形） 　 t 接 続 機 器 取付穴 ユニット数 2 3 4 5 6 7 8 L（mm） 116 129 142 155 168 181 194 自動復帰引押式 BHW-SQ,SR,BHX-SY （BH形） Ｄ 　 電 子 取付穴 応 用 機 器 ユニット数 2 3 4 5 6 7 8 L（mm） 116 129 142 155 168 181 194 A14

カムスイッチ B形,BH形 外形寸法図B形 引きロック式 B-SN,SM ※特定ユーザー向け操作機構。 引きロック式：引位置（手前）に操作するとロックされます。 （B形） リセットボタンを押すと、自動で押位置（奥）へ復帰します。 B-SN：引位置で回転操作は行えず、押位置で回転操作が可能です。 リセットボタン B-SM：引位置で回転操作が可能で、押位置で回転操作は行えません。 取付穴 ユニット数 （引押ユニット＋切換ユニット） 2 3 4 5 6 7 8 L（mm） 131 144 157 170 183 196 209 ※シャフトの形状が標準とは異なりますので、 ハンドルはA12ページ（双胴式/引きロック式/押しロック式用）の 指定範囲内よりお選びください。 引操作自動復帰式、引操作手動復帰式 B-SUB□,SUY（□ H,HB,HA,K,V,TB ※□には（　）内記号が入ります。 TA,T,F,E,G,J,O ） （B形） パネルt１～t３.２ 7 取付穴 8引きストローク (5) 21 13 45 15 L ユニット数 2 3 4 5 6 7 8 L（mm） 119 132 145 158 171 184 197 引操作自動復帰式、引操作手動復帰式 BHX-SUB□,SUY（□ H,HB,HA,K,V,TB ※□には（　）内記号が入ります。 TA,T,F,E,G,J,O ） （BH形） パネルt１～t３.２ 7 取付穴 8引きストローク (5) 21 13 45 15 L ユニット数 2 3 4 5 6 7 8 L（mm） 119 132 145 158 171 184 197 A15 φ42 φ42

SWITCH A 　 制 御 用 開 ハンドル抜取式 閉 B-HC,TC,FC,SC 器 （B形） t 取付穴 B ユニット数 1 2 3 4 5 6 7 8 　 L（mm） 64 77 90 103 116 129 142 155 表 ※自動復帰式は最大6ユニット（12接点）まで可能です。 示 ハンドル抜取式 灯 ・ BHK-HC,TC,FC,SC 表 （BH形） 示 器 2.3～3.2 取付穴 ユニット数 1 2 3 4 5 6 7 8 L（mm） 64 77 90 103 116 129 142 155 C 　 ハンドル抜き取り位置の例 ■ハンドル抜き取り位置 接 ノッチ H T S 続 任意の位置より抜き取り位置を選択できます。 （1ヵ所だけでなく、複数の位置もご指定可能です。） 抜き取り 機 位置 ヌキB ヌキA ヌキC 器 HC TC FC SC ヌキA ヌキB C A T ヌキBA ヌキT B A B T A F B ヌキBAT ●印はハンドルの抜き取り位置を示します。 ■キー組み合わせ（オプション） オプションにて、KB1～4の番号をとって頂くことで同じ番号どうしのハンドル・本体においてのみ 抜き差しを可能にすることができます。 ＜機構部＞ Ｄ キ 組 シ 本体 　 み フ 合 ト キーシャフトの凹 ※1 ※2 キーシャフト 電 わ 　※2 本 子 せ 本体ロールピンの凸 ロールピン 図 体 応 ※2 ※1 用 キーの組み 銘板 合わせ番号 KB1 KB2 KB3 KB4 ロールピン ハンドル 機 フランジ 器 キーシャフトと本体の形状が合致した場合のみ（番号が同じ場合のみ） 抜き差しが可能です。 ※1, 2　右図矢印方向から見た形状です。 A16

カムスイッチ B形,BH形 外形寸法図B 双胴式 B-HW,TW,FW,EW （B形） 124 パネルt1～3.2 L 20 取付穴 7 55 15 双胴式 BH-HW,TW,FW,EW （BH形） 取付穴 段数 1 2 3 4 5 6 7 8 9 10 L（mm） 63 76 89 102 115 128 141 154 167 180 ※シャフトの形状が標準とは異なりますので、 ハンドルはA12ページ（双胴式/引きロック式/押しロック式用）の指定範 囲内よりお選びください。 ※接点構成によっては製作可能な段数が増減する場合がございます。 A17 50 64

SWITCH A 　 制 特殊仕様スイッチ 御 用 開 閉 1 キー操作式スイッチ ●ノッチはＳ、Ｈ、Ｔ、Ｆ、Ｅが可能です。　●ユニットの数は最大 器 4ユニットです。 キー操作で直接接点の開閉を行います。 ●キーはタキゲン製のC-88および、C-110を使用します。標準はC-88のNo.K6510です。 ●キーシステムに関しては別項（A20ページ）キーシステムをご参照ください。 1）C-88キー（マスターキー非対応） B-KMC-H2-2B2A-B ヌキB C-88 K6510 ノッチ記号 色 施錠ポジション キーNo. 記号 スイッチ ユニット数 キー種類 K6510～K6520 標準 B-KMC B形 接点数 接点記号 C-88 マスターキー非対応 ※ 指定No. BHO BH形 2）C-110キー（マスターキー対応） B B-KMC-H2-2B2A-B ヌキB C-110（AAA111） FUJI13 　 表 ノッチ記号 色 施錠ポジション ※マスターキーNo. キーNo（. 子鍵） 示 記号 スイッチ ユニット数 キー種類 ※ 指定No. ※ 指定No. 灯 B-KMC B形 接点数 接点記号 C-110 マスターキー対応 ・ ※マスターキーNo. /キーNo.使用可能文字 BHO BH形 文字数 マスターキーNo. 6文字以内 表 （数字のみの場合7文字） キーNo. 7文字以内 示 使用可能文字 ・数字（0～9）・アルファベット（A～Z） 器 ※記号、スペース（空白）は使用できません。 外形寸法図 B-KMC （B形）但しねじ端子は左右となります。 C 　 キー 接 続 機 器 スイッチの施錠ポジション S H T F E ヌキB ヌキA ヌキB ヌキA ヌキA ヌキT ヌキA ヌキT ヌキC 取付穴 ヌキA ヌキB ヌキT ヌキF ヌキF BHO キーで直接スイッチの操作を行います。 キーにつきましては、キー仕様をご参照ください。 （BH形）但し取付穴は縦となります。 上記以外の施錠ポジションを希望される場合は、 製作可能かどうかお問い合わせください。 ※キーの種類によっては、対応できないヌキ位置 　がございます。 Ｄ キー ユニット数 1 2 3 4 　 L（mm） 78 91 104 117 電 子 応 用 機 標準キーはC-88（タキゲン）です。マスターキーを 器 ご要望の際はご指示ください。 取付穴 マスターキー付の場合、キーはC-110（タキゲン） になります。 A18

カムスイッチ B形,BH形 2 キーロック機構付スイッチ ●ノッチはＳ、Ｈ、Ｔ、Ｆ、 差し込みキーにてロック。開閉するときは、ロックを解除してハンドルで開閉操作を行います。 E、KおよびＷタイプＳ Ｂタイプが可能です。 1）C-88キー（マスターキー非対応） ●ユニットの数は最大 10ユニットです。 B-KM-H2-2B2A-LD-B ヌキB C-88 K6510 ●キーはタキゲン製の C-88および、C-110を ノッチ記号 キーNo. 使用します。標準は ユニット数 ハンドル記号 施錠ポジション キー種類 K6510～K6520 標準 C-88のNo.K6510です。 記号 スイッチ キー取付位置 接点数 接点記号 色 C-88 マスターキー非対応 ※ 指定No. ●キーシステムに関して B-KM B形 右 は別項（A20ページ） BHC BH形 下 キーシステムをご参照 ください。 2）C-110キー（マスターキー対応） B-KM-H2-2B2A-LD-B ヌキB C-110（AAA111） FUJI13 ノッチ記号 ユニット数 ハンドル記号 施錠ポジション ※マスターキーNo. キーNo（. 子鍵） キー種類 ※ 指定No. ※ 指定No. 記号 スイッチ キー取付位置 接点数 接点記号 色 C-110 マスターキー対応 B-KM B形 右 ※マスターキーNo. /キーNo.使用可能文字 BHC BH形 下 文字数 マスターキーNo. 6文字以内（数字のみの場合7文字） キーNo. 7文字以内 使用可能文字 ・数字（0～9）・アルファベット（A～Z） ※記号、スペース（空白）は使用できません。 外形寸法図 B-KM （B形） t スイッチの施錠ポジション S/SB H T F E K キー ヌキBA ヌキBAヌキBT ヌキATヌキBAT ヌキC ヌキBATF ヌキBATFE ヌキDPK ヌキB ヌキA ヌキB ヌキA ヌキT 取付穴 キーの施錠ポジション BHC 上側が標準となっております。 （BH形） ユニット数 1 2 3 4 5 6 7 8 L（mm） 64 77 90 103 116 129 142 155 ※自動復帰式は片側最大6接点まで可能です。 　ただし、ラップ接点は除きます。 キー 標準キーはC-88（タキゲン）です。マスターキーを ご要望の際はご指示ください。 マスターキー付の場合、キーはC-110（タキゲン） 取付穴 になります。 A19

SWITCH A 　 制 キーシステム 御 用 開 ■シリンダーキーC-88の場合 閉 〔マスターキーが不要な場合〕 器 ×2ヶ ×2ヶ ×2ヶ ×2ヶ ×2ヶ キー同一 K6510 1 の み 種 K6510 K6510 K6510 K6510 キー区分 K6511 10 ～K6520 種 K6511 K6512 K6513 K6514 ●上記以外のキー No.も製作可能です。文字数、使用可能文字については下記をご参照ください。 B 　 表 示 灯 ■シリンダーキーC-110の場合 ・ 〔マスターキーが必要な場合〕 表 示 器 グランドマスターキー（×1ヶ）〔指定No.〕 マスターキー（×1ヶ） マスターキー（×1ヶ） マスターキーで下位の全て 〔指定No.〕 〔指定No.〕 の鍵を施錠可能 C-110 子鍵 ×2ヶ ×2ヶ ×2ヶ ×2ヶ ×2ヶ ×2ヶ ×2ヶ ×2ヶ ×2ヶ ×2ヶ キー区分 Aブロック 指定No. C キー区分 Aおよび 指定No. 　 Ｂブロック 接 ●キーシステムを手配される場合には、ドアロックとの共通使用やマスターキーが必要か否かの決定が、キーの種類 続 の決定となります。 機 ●C-110を製作時にマスターキー指定 No. とそのマスター No. に関連付けされた子鍵指定 No. を選定頂くことで、マ スターキーによる子鍵の施錠が可能となります。 器 ●マスターキーと施錠が可能な子鍵の関係は、それぞれを同時に製作する際に決まるため、のちにそのマスターキー で施錠可能な子鍵（初回と異なる指定 No.）を追加製作することはできません。 ●キーの挿抜回数（寿命）は 10,000回です。 ■マスターキーNo./キーNo.使用可能文字 文字数 マスターキーNo. 6文字以内（数字のみの場合7文字） キーNo. 7文字以内 Ｄ 使用可能文字 ・数字（0～9）・アルファベット（A～Z） 　 ※記号、スペース（空白）は使用できません。 電 子 応 用 機 器 A20

カムスイッチ B形,BH形 3 南京錠機構付スイッチ ●ノッチはＳ、Ｈ、Ｔ、ＦおよびＳＢタイプが可能です。 南京錠にてロック。開閉操作は南京錠を取り外し、 ●ユニットの数は最大１０ユニットです。 ロック解除レバーを押しながら行います。 ●南京錠取付位置の標準はスイッチの下側になります。 B-KH-H2-2B2A-LD-B ヌキB ●南京錠は添付しません。 ●南京錠の径はφ６のものをご使用ください。 記号 スイッチ レバー操作 B-KH B形 押して操作 接点数 接点記号 色 施錠ポジション BHP BH形 押して操作 ユニット数 ハンドル記号 ノッチ記号 外形寸法図 B-KH （B形/但し形状はBH形） t スイッチの施錠ポジション S H T F E K ※南京錠は付属しません。 ヌキBA ヌキBAヌキBT ヌキATヌキBAT ヌキC ヌキBATF ヌキBATFE ヌキDPK （南京錠の径はφ6のものをご使用ください。） ヌキB ヌキA ヌキB ヌキA ヌキT 取付穴 BHP （BH形） ○南京錠を外して、ロック解除レバーを押すとスイッチの操作がで きます。操作完了後手を離せば自動的にロックされますので、施 錠をしてください。 ユニット数 1 2 3 4 5 6 7 8 L（mm） 67 80 93 106 119 132 145 158 ロック解除レバー ※南京錠は付属しません。 取付穴 （南京錠の径はφ6のものをご使用ください。） A21

SWITCH A 　 制 御 用 開 4 高頻度形スイッチ ●ノッチはＳ、Ｈ、Ｔ、ＦおよびＳＢタイプと30°仕様も 閉 製鉄や化学プラント等の高頻度・高強度用に使用されるカムスイッチです。 可能です。 器 ●305S、307S、454S、454SR、455S 　については、形式がBC（B形）、BCH（BH形）と BM-H2001-LD-B 　なります。 　※BC形、BCH形の場合、最大3ユニットまで、 接点構成 ハンドル記号 　　かつL寸法が異なるため詳細はお問い合わせ 記号 スイッチ 色 　　ください。 BM B形 ●取り付けは高頻度用の独自の取り付け方法です。 BHM BH形 B 　 表 示 外形寸法図 灯 ・ BM 表 示 （B形） 器 フランジと本体を皿ねじ t M5 ×12にて取り付ける。 （縦30ピッチ）※標準添付にて納品 パネルに直接M5×10な べねじにて取り付ける。 （横30ピッチ） ※本体仮付けにて 　納品 取付穴 102 L C 　 接 続 機 器 BHM （BH形） 取付穴 Ｄ 　 102 電 子 応 用 ユニット数 1 2 3 4 5 6 7 8 9 機 L（mm） 65 78 91 104 117 130 143 156 169 器 A22

カムスイッチ B形,BH形 5 インジケータランプ付スイッチ ●ノッチおよび仕様は標準仕様スイッチと同じです。 スイッチの上部にインジケータ用のランプを付けたスイッチです。 ●インジケータランプの回路、電圧、表示色は下表を インジケータの取付穴が別途必要です。 参照し、数字でご指定ください。 ランプ表示部 回 路 電 圧 表示色 BL-H2001-215 S-LD B 1 1灯用 1 DC24V 1 P（純白） 2 2灯用 2 DC48V 2 R（赤） 接点構成 回路 表示色 色 3 3灯用 3 DC100/110V 3 G（緑） 4 DC125V 4 O（オレンジ） 記号 スイッチ 電圧 ハンドル記号 5 AC100/110V 5 GR BL B形 6 AC200/220V 6 GPR BHI BH形 DC24V以外 7 DC30V 7 GOR 9 トクシュ 9 トクシュ 9 トクシュ 外形寸法図 BL （B形） 標準仕様 55 78.5 パネル t=1～6mm 50+0.5 -0 3 φ1 (5) 33.1 33.9 L※1 2-φ6 15 (72) 取付穴 24V仕I様 78.5 55 パネル t=１～６mm 50 +0.5 0 N P 2-φ6 φ13 (5) 33.1 33.9 L※2 15 (72) 取付穴 A23 61.4 50 61.4 50 50 50 50 50 44.5 44.5 27.5 55 27.5 55 53+0.5 0 30 20 20 30 53+0.5 0

SWITCH A 　 制 御 用 開 BHI 閉 （BH形） 器 標準仕様 7 8.5 55 パネル t=1～6mm 50 +0.5 -0 (2) 2-φ 6 30 B 50 (5) L※1 取付穴 　 15 表 (72) 示 灯 ・ 標準仕様 表 ニット数 ●表示灯位置 ランプ 捻回接点ユ 示 灯数 1P 2P 3P 4P 5P 6P 7P 8P 9P 10P 1灯 器 L寸法 （mm） 1灯用 56 69 82 95 108 121 134 147 160 173 2灯 ※1 2灯用 69 82 95 108 121 134 147 160 173 186 3灯 3灯用 82 95 108 121 134 147 160 173 186 199 ・ランプ電源に用いるユニットは上記ユニット数に含まれません。 ・ノッチ、接点構成によってユニット数が制限される場合があります。 24V仕様 C 78.5 55 　 パネル t=1～6mm 接 続 機 器 取付穴 50 (5) L※2 15 (72) 24V仕様 ●表示灯位置 ランプ 捻回接点ユニット数 灯数 1P 2P 3P 4P 5P 6P 7P 8P 9P 10P 1灯 L寸法 Ｄ （mm） 1灯用 2灯 　 ※2 56 69 82 95 108 121 134 147 160 173 2灯用 電 3灯 子 3灯用 69 82 95 108 121 134 147 160 173 186 応 ・ランプ電源に用いるユニットは上記ユニット数に含まれません。 ・ノッチ、接点構成によってユニット数が制限される場合があります。 用 ・引押操作の場合、裏面寸法が長くなります。詳細はお問い合わせください。 機 器 A24 60 60 60 60 50 50 44.5 27.5 55 44.5 27.5 55 53 +0.5 0 20 φ 13 N P

カムスイッチ B形,BH形 6 シグナルランプ付（内蔵形）スイッチ ●ノッチはＳ、Ｈ、ＴおよびＳＢタイプが可能です。 スイッチの上部にシグナルランプを付けたスイッチです。 なお、ＳＲおよびＳＹの操作もできます。 ランプ表示部 ●シグナルランプの回路、電圧、表示色は下表 を参照して、数字でご指定ください。 BHS-S2001-235-LP-B 回 路 電 圧 表示色 1 1灯用 1 DC24V 1 W（乳白） 接点構成 回路 ハンドル記号 色 2 2灯用 2 DC48V 2 R（赤） 記号 スイッチ 電圧 表示色 3 3灯用 3 DC100/110V 3 G（緑） BHS BH形 4 DC125V 4 O（オレンジ） 5 BH形 AC100/110V 5 GR BHS-B バック端子付 高輝度タイプの場合 6 AC200/220V 6 GWR ランプ表示部の末尾に「H」がつきます。 7 DC30V 7 GOR 9 トクシュ 9 トクシュ 9 トクシュ 外形寸法図 BHS （BH形） 取付穴 ●表示灯位置 ユニット数 1 2 3 4 5 6 7 8 9 10 L（mm） 1灯用 116 129 142 155 168 181 194 207 220 233 1灯 L（mm） 2灯用 129 142 155 168 181 194 207 220 233 246 2灯 L（mm） 3灯用 142 155 168 181 194 207 220 233 246 259 3灯 裏面端子台付 BHS-B （BH形） 取付穴 ※BHS-Bタイプは最大３ユニット（６接点）まで可能です。 　ランプ1灯につき1接点必要となるので 　灯数に応じた接点数は下記になります。 ●表示灯位置 　1灯：5接点まで 　2灯：4接点まで 1灯 　3灯：3接点まで 2灯 3灯 A25

SWITCH A 　 制 御 用 開 7 ロックアウトリレー（コイル式） ●作動速度はA63ページの技術資料をご参 閉 遮断器または調整の主要部に使用される補助継電器です。 照ください。 器 ●ユニットの数は最大８ユニットです。 BA-6 2A2B-DC24V-LP-B 回路電圧 ハンドル記号 色 記号 スイッチ DC24V DC24V DC220V DC200/220V BA-6 B形 接点数 接点記号 DC48V DC48V AC110V AC100/110V BHE BH形 DC110V DC100/110V AC220V AC200/220V DC125V DC125V 外形寸法図 B 　 表 BA-6 示 （B形） 灯 ・ 表 示 器 回路例 使用例 保護継電器接点 投入ロック 取付穴 故障表示など 警報など C ノッチ図 　 特長とその応用 接 コイルは瞬時定格仕様ですので、図のようにコイルと直列に自己接 点を接続する必要があります。 続 機 ご注文接点部 器 BHE 本体付属コイル用接点はご注文接点に含まれません。 ※コイル（Coil）に極性はないため、印加用端子は （BH形） 　どちらに接続しても動作します。 t = 1～3.2 コイル仕様 回路電圧 DC24V DC48V DC100/110V DC125V DC200/220V コイル抵抗 5.3Ω 25Ω 55Ω 80Ω 350Ω Ｄ 　 電 子 取付穴 応 用 ※コイルに極性はございません。 機 ユニット数 器 1 2 3 4 5 6 7 8 L（mm） 104 117 130 143 156 169 182 195 A26
