電力量計無停電交換用コネクタUPD形

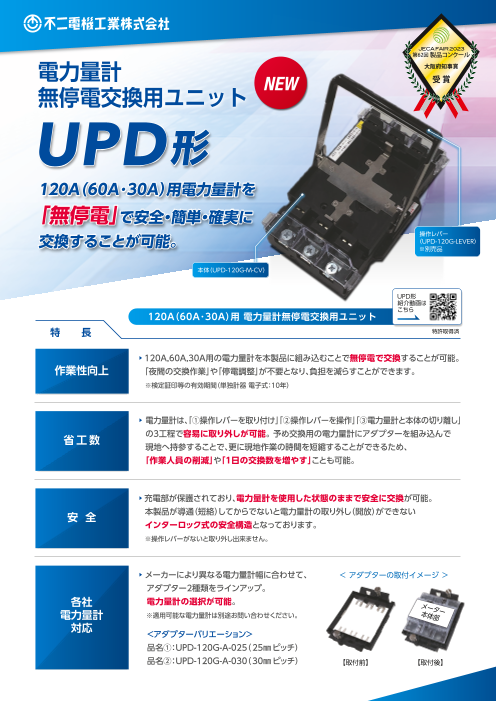

電力量計 無停電交換用ユニット NEW UPD形 １２０Ａ（60A･30A）用電力量計を 「無停電」で安全・簡単・確実に 交換することが可能。 操作レバー （UPD-120G-LEVER） ※別売品 本体（UPD-120G-M-CV） UPD形 紹介動画は こちら 120A（60A･30A）用 電力量計無停電交換用ユニット 特　　長 特許取得済 ▶ 120A,60A,30A用の電力量計を本製品に組み込むことで無停電で交換することが可能。 作業性向上 　「夜間の交換作業」や「停電調整」が不要となり、負担を減らすことができます。 　※検定証印等の有効期間（単独計器 電子式：10年） ▶ 電力量計は「、①操作レバーを取り付け「」②操作レバーを操作「」③電力量計と本体の切り離し」 省工数 　の3工程で容易に取り外しが可能。予め交換用の電力量計にアダプターを組み込んで 　現地へ持参することで、更に現地作業の時間を短縮することができるため、 　「作業人員の削減」や「1日の交換数を増やす」ことも可能。 ▶ 充電部が保護されており、電力量計を使用した状態のままで安全に交換が可能。 安 全 　本製品が導通（短絡）してからでないと電力量計の取り外し（開放）ができない 　インターロック式の安全構造となっております。 　※操作レバーがないと取り外し出来ません。 ▶ メーカーにより異なる電力量計幅に合わせて、 ＜ アダプターの取付イメージ ＞ 　アダプター2種類をラインアップ。 各社 　電力量計の選択が可能。 メー 電力量計 　※適用可能な電力量計は別途お問い合わせください。 本 タ 体 ー 部 対応 <アダプターバリエーション> 品名①：UPD-120G-A-025（25㎜ピッチ） 品名②：UPD-120G-A-030（30㎜ピッチ） 【取付前】 【取付後】

電力量計無停電交換用ユニット UPD形 仕 様 標準使用条件 定格 項　目 仕　様（共通） 項　目 定　格 備　考 周囲温度 -10～+50℃ 定格絶縁電圧 300V － 保存温度 -40～+70℃ 定格使用電圧 1φ100/200V 単相2、3線式 年平均 75％未満 3φ200V 三相3線式 1年のうち30日間、但し1年に渡り 定格通電電流 120A － 相対湿度 分散する場合に限る 95％ 定格周波数 50 又は 60Hz － それ以外に日で時折見られる湿度 定格適合電線 38mm2 又は AWG2 接続は最大2本 85％ 22～60 mm2 又は 標　　高 定格接続容量 60mm2、AWG1/0は 接続のみ可とし、 2,000m 以下 AWG4～1/0 電流、 強度性能は製品仕様書による。 適合圧着端子 R22-8、38-S8、60-S8 圧着端子幅：17.8mm以下 電力量計の取り付け・交換方法 ■ 新規取り付け時（例） Step 1 Step 2 Step 3 Step 4 電力量計の端子を緩める 端子にアダプターを取り付ける 電力量計の端子を締める 本体に電力量計（アダプター付き） を取り付けレバー操作にて 「メーター有効」に切り替える（完了） アダプターを ねじを電力量計推奨の 横方向から挿入 トルクで締める ローレットねじを ねじを 電 5～10mm 力量 電 締め、固定する。 計 電力量 力量 程度緩める 計 計 （ 締付トルク0.5～0.8N・m） 端子 本体に取り付ける 捻じりながら 相互の突起を アダプタ間を 嵌め込む 密着させる 注. 電力量計の取付はレバー操作にて「 メーター 　 無効側」に切り替えて行ってください。 ■ 交換方法・回路状態 Step 1 Step 2 Step 3 Step 4 通常状態「メーター有効」 レバー装着 レバー操作 レバー離脱後、電力量計を取り外す 「メーター有効」→「メーター無効」 レバー 離脱後 アダプタ 取り外し 電力量計 メ ー タ メ 本体 ー無 注. レバー脱着時 ー 効 タ ー無 状態表示 　 感電注意 注. レバー操作は、 効 メ 「メーター無効」 注. 電力量計の取り外しは、状態表示「無効側」のみ ー タ 状態表示 レバー軸を 　 電力量計を で脱着可能です。また、取り外しの際は、上下 ー 有 効 「メーター有効」 ガイドに挿入 　 取り外した状態で の取っ手を持って外してください。 　　行わないでください。 　（ 左右ガイド把持禁止） ■ UPD-120G-CV　取り付け、取り外し 外す 取り付け 取り外し ガイドに沿って パチッと音が 工具を挿入 嵌める 鳴るまで嵌める ●記載内容については予告なしに変更する場合がありますので予めご了承ください。 営業部 営業部　　 / 〒525-8521　滋賀県草津市野村三丁目4‐1 TEL ：（ 077）562-1215　　FAX ： 077-562-1213 東京オフィス / 〒105-0011　東京都港区芝公園一丁目1番12号 芝公園電気ビル E-mail　prod@fujidk.co.jp　　　 https://www.fujidk.co.jp/
