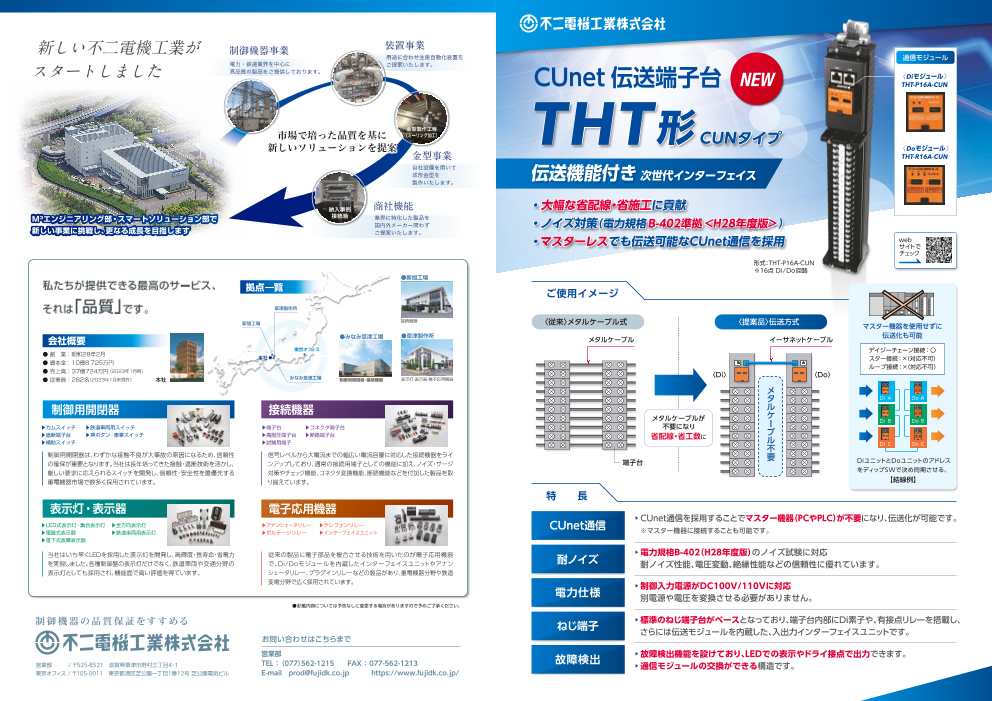

新しい不二電機工業が 制御機器事業 装置事業 用途に合わせ生産自動化装置を 通信モジュール スタートしました 電力・鉄道業界を中心に ご提案いたします。 高品質の製品をご提供しております。 CUnet 伝送端子台 NEW 〈Diモジュール〉 THT-P16A-CUN 金型製作工程 市場で培った品質を基に （ミーリング加工） 新しいソリューションを提案 THT形CUNタイプ 〈Doモジュール〉 金型事業 THT-R16A-CUN 自社設備を用いて 成形金型を 伝送機能付き次世代インターフェイス 製作いたします。 納入事例 商社機能 ・大幅な省配線・省施工に貢献 M3エンジニアリング部・スマートソリューション部で 接続箱 業界に特化した製品を 国内外メーカー問わず ・ノイズ対策（電力規格B-402準拠<H28年度版>） 新しい事業に挑戦し、更なる成長を目指します ご提案いたします。 ・マスターレスでも伝送可能なＣＵｎｅｔ通信を採用 web サイトで チェック 形式：THT-P16A-CUN ※16点 Di/Do回路 ご使用イメージ 〈従来〉メタルケーブル式 〈提案品〉伝送方式 マスター機器を使用せずに メタルケーブル イーサネットケーブル 伝送化も可能 東京オフィス デイジーチェーン接続：〇 スター接続：×（対応不可） ループ接続：×（対応不可） 売上高： 37億724万円 (2023年1月期) 〈Di〉 〈Do〉 従業員：282名（2023年1月末現在） 制御用開閉器・接続機器 メ タ Di A Do A 制御用開閉器 接続機器 ル メタルケーブルが ケ Di B Do B ▶カムスイッチ ▶鉄道車両用スイッチ ▶端子台 ▶コネクタ端子台 不要になり ー ▶遮断端子台 ▶押ボタン・車掌スイッチ ▶高耐圧端子台 ▶断路端子台 省配線・省工数に ブ ▶補助スイッチ ▶試験用端子 ル 不 Di C Do C 制御用開閉器は、わずかな接触不良が大事故の原因になるため、信頼性 信号レベルから大電流までの幅広い電流容量に対応した接続機器をライ の確保が重要となります。当社は長年培ってきた接触・遮断技術を活かし、 ンアップしており、通常の接続用端子としての機能に加え、ノイズ・サージ 端子台 要 DiユニットとDoユニットのアドレス 厳しい要求に応えられるスイッチを開発し、信頼性・安全性を最優先する 対策やチェック機能、コネクタ変換機能、断路機能などを付加した製品を取 をディップSWで決め同期させる。 重電機器市場で数多く採用されています。 り揃えています。 【結線例】 特　　長 表示灯・表示器 電子応用機器 ▶ CUnet通信 CUnet通信を採用することでマスター機器（PCやPLC）が不要になり、伝送化が可能です。 ▶LED式表示灯・集合表示灯 ▶全方向表示灯 ▶アナンシェータリレー ▶テレフォンリレー ▶電磁式表示器　 ▶鉄道車両用表示灯 ▶ボルテージリレー ▶インターフェイスユニット 　※マスター機器に接続することも可能です。 ▶落下式故障表示器 当社はいち早くLEDを採用した表示灯を開発し、高輝度・長寿命・省電力 従来の製品に電子部品を複合させる技術を用いたのが電子応用機器 ▶ 耐ノイズ 電力規格B-402（H28年度版）のノイズ試験に対応 を実現しました。各種制御盤の表示灯だけでなく、鉄道車両や交通分野の で、Di/Doモジュールを内蔵したインターフェイスユニットやアナン 耐ノイズ性能、電圧変動、絶縁性能などの信頼性に優れています。 表示灯としても採用され、機能面で高い評価を得ています。 シェータリレー、プラグインリレーなどの製品があり、重電機器分野や鉄道 変電分野で広く採用されています。 ▶ 電力仕様 制御入力電源がDC100V/110Vに対応 別電源や電圧を変換させる必要がありません。 ●記載内容については予告なしに変更する場合がありますので予めご了承ください。 ▶ ねじ端子 標準のねじ端子台がベースとなっており、端子台内部にDi素子や、有接点リレーを搭載し、 さらには伝送モジュールを内蔵した、入出力インターフェイスユニットです。 営業部 ▶ 故障検出機能を設けており、LEDでの表示やドライ接点で出力できます。 営業部　　 / 〒525-8521　滋賀県草津市野村三丁目4‐1 TEL ：（ 077）562-1215　　FAX ： 077-562-1213 故障検出 ▶ 通信モジュールの交換ができる構造です。 東京オフィス / 〒105-0011　東京都港区芝公園一丁目1番12号 芝公園電気ビル E-mail　prod@fujidk.co.jp　　　 https://www.fujidk.co.jp/

CUnet伝送端子台 THT形 CUNタイプ 形式構成 仕 様 ＴＨＴ－Ｐ１６Ａ－ＣＵＮ 項　目 表示文字 表示内容 標準使用条件 定格 ① 基本形式 THT THT形端子台 項　目 仕　様 項　目 内　容 ① ② ③ P16A 16点Di回路 使用周囲温度 -20～+60℃ 定格電圧 DC100/110V ② 回路構成 R16A 16点Do回路 保存温度 -40～+80℃ 電圧変動範囲 DC80～143V ③ 通信方式 CUN RS-485(CUnet) 入力電圧範囲 DC80～143V 相対湿度 30～80％ (結露・氷結なきこと) Di 入 入力電流(Ta=25℃) 1.7mA±20%（DC100/110V） 力 1.75mA±20%（DC125V） 外形寸法 （mm） 仕 様 最低動作電圧 DC60～80V 通信仕様 (DC60V以下不動作、DC80V以上完全動作) 使用リレー G6DN-1A 項　目 内　容 AC250V 5A, DC30V 5A（抵抗負荷） 通信方式 CUnet Do 出 定格負荷 AC250V 2A, DC30V 2A （マルチマスタ型ブロードキャスト方式） 力 （誘導負荷cosφ=0.4,L/R=7ms） 接続形態 マルチドロップ方式（ RS-485） 仕 様 定格通電電流 5A 通信ケーブル カテゴリ5以上のシールドケーブル 動作時間 10ms以下 ※リレー仕様抜粋 最大接続数 64台 復帰時間 5ms以下 ※リレー仕様抜粋 通信速度設定 3Mbps、6Mbps、12Mbps 使用リレー G6DN-1A 12Mbps ：100m 故 AC250V 5A, DC30V 5A(抵抗負荷) 通信距離 6Mbps ：200m 障 定格負荷 AC250V 2A, DC30V 2A 3Mbps ：300m 出 (誘導負荷cosφ=0.4,L/R=7ms) 力 仕 定格通電電流 5A 様 動作時間 10ms以下 ※リレー仕様抜粋 復帰時間 5ms以下 ※リレー仕様抜粋 性能 項　目 内　容 ※「 Di：THT-P16A-CUN」と「Do：THT-R16-CUN」の 外形寸法は同じです。 絶縁抵抗 電気回路一括対地間： 10MΩ以上　／　電気回路相互間： 5MΩ以上 商用周波耐電圧 電気回路一括対地間： AC2000V/1min　／　電気回路相互： AC2000V/1min 回路構成 雷インパルス耐電圧 (1.2×50μs) 電気回路一括対地間： 4.5kV/3回　／　電気回路相互間： 3kV/3回 振動 振動数16.7Hz、 複振幅0.4mm、 加振時間600s 【Di：THT-P16A-CUN】 【Do：THT-R16A-CUN】 衝撃 各方向300m/s2、各3回 部品交換（参考） 【通信モジュールの取外し】 【端子台の取外し】 ❶ カバーを固定している4点のねじを取り外す ❶ 端子台を固定している4点のねじを緩める（ マイナスねじ孔） ❷ カバーを取り外す ❷ 端子台を上に引き抜く ❸ 通信モジュールを上に引き抜く ※電源を切ってから交換をお願い致します。
